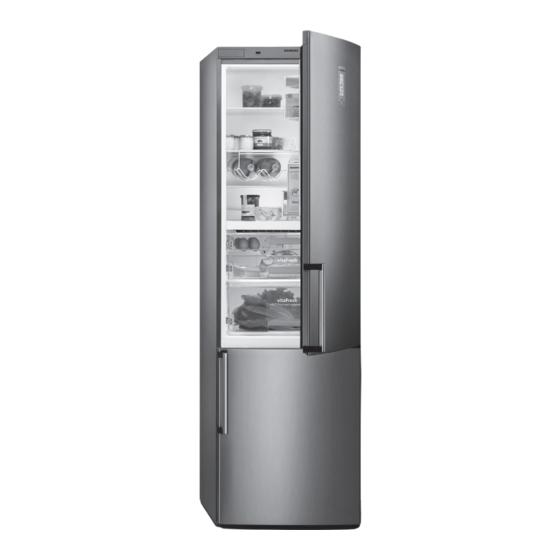

Siemens FI18N serie Montageanleitung
Vorschau ausblenden
Andere Handbücher für FI18N serie:
- Montageanleitung (40 Seiten) ,
- Montageanleitung (34 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Siemens FI18N serie
Inhaltszusammenfassung für Siemens FI18N serie
- Seite 1 de Montageanleitung CI24R.. CI30R.. FI18N.. FI24N.. FI24D.. CI24W.. Einbaugerät...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheits- und Warnhinweise ......Gerät in der Nische ausrichten ..15 Aufstellmöglichkeiten ......... Gerät an der Nischendecke befestigen ..........16 Einzelgerät ..............Gerät an der Seitenwand der Side-by-Side Aufstellung ........... Einbaunische befestigen ....17 Einzelgeräte mit Trennwand ........Leichtgängigkeit des Finger- schutzes prüfen ........ -
Seite 4: Sicherheits- Und Warnhinweise
Sicherheits- und Warnhinweise ã Vorsicht Diese Montageanleitung ist dazu bestimmt, Ihnen beim Einbau Ihres neuen Gerätes zu helfen. Aufstellung und Montage dieses Gerätes erfordern Der Hersteller kann jedoch nicht für eine fehlerhaft umfassende Kenntnisse verschiedenster Bereiche ausgeführte Montage haftbar gemacht werden. des Handwerks (Mechanik, Schreinerei, Wir empfehlen, die Aufstellung und Inbetriebnahme von Klempnerei, Elektrik). -
Seite 5: Aufstellmöglichkeiten
Aufstellmöglichkeiten Einzelgeräte mit Trennwand Es stehen viele verschiedene Aufstellmöglichkeiten zur Verfügung. Diese werden nur durch die Funktion des Fingerschutzes und das Küchendesign eingeschränkt. Einzelgerät Side-by-Side Aufstellung Bei der Bemessung der Trennwand für Modell 4 ist die Dicke der zu montierenden Möbelfront zu beachten, um eine Beschädigung beim gleichzeitigen Öffnen der Türen zu vermeiden. -
Seite 6: Gerät Aufstellen
Gerät aufstellen Aufstellort Der sicherste Weg zur kippsicheren Aufstellung ist die Verwendung der mitgelieferten Kippsicherungen. ã Vorsicht: Wenn die Einbaunische ausreichend stabil ist und das Gerät sicher an der oberen und den seitlichen Nischen- Ein voll beladenes Gerät ist sehr schwer – wänden befestigt werden kann, kann unter Umständen Angaben finden sich in der folgenden Tabelle: auf zusätzliche Kippsicherungen verzichtet werden. -
Seite 7: Gerät Ausrichten
Um sicherzustellen, dass das Gerät sicher installiert ist und ordnungsgemäß funktioniert, muss der Untergrund Wasseranschluss waagerecht und eben sein. Der Wasseranschluss darf nur von einem sachkundigen Der Untergrund muss aus einem harten, Installateur nach den örtlichen Vorschriften des unnachgiebigen Material bestehen. zuständigen Wasserwerkes vorgenommen werden. -
Seite 8: Abmessungen Der Aufstellnische
Abmessungen der Aufstellnische Gerätebreite 451 mm 457 mm 603 mm 610 mm 756 mm 762 mm Wichtig: Die seitlichen Nischenwände müssen vollkommen eben und absatzfrei sein. Wenn die Nische als separates Teil ausgebildet ist, müssen die Seitenwände bis zu einer Tiefe von mindestens 100 mm vollkommen eben und absatzfrei sein. -
Seite 9: Erforderliches Zubehör Und Werkzeug
Erforderliches Zubehör und Werkzeug Lieferumfang Werkzeug Montageanleitung Bedienungsanleitung Akkuschrauber Installationszubehör Zusätzliches Zubehör Torx-Bit T20 + Installationszubehör für Side-by-Side Aufstellung Magnethalter Für eine dauerhafte Verbindung zweier Geräte, z. B. ein Gefriergerät neben einem Kühlgerät. Torx-Schraubendreher T20 Seitliche Zusatzheizung Erforderlich, wenn der Abstand zwischen zwei Geräten weniger als 160 mm beträgt. -
Seite 10: Montageanleitung
Montageanleitung Die folgende Montageanleitung beschreibt die Gerät Gewicht (leer) Montageschritte für verschiedene Gerätetypen. Je nach Modell kann deshalb die Darstellung auf den Gefriergerät 60,3 cm * ca. 131 kg Bildern abweichen. Gefriergerät 75,6 cm * ca. 145 kg Auf spezielle Montageschritte für einzelne Gerätetypen wird besonders hingewiesen. -
Seite 11: Gerät Transportieren
Gerät transportieren Montage vorbereiten ã Montagematerial und Zubehör auspacken. Warnung: Um die Montage zu vereinfachen, sind die Pakete Das Gerät ist sehr schwer. Vorsichtig vorgehen, entsprechend der Abschnitte der Montageanleitung mit da andernfalls Helfer verletzt oder das Gerät den Etiketten A, B, C und D gekennzeichnet. beschädigt werden könnten. -
Seite 12: Kippsicherung Befestigen
Kippsicherung befestigen Die Befestigungspunkte der Kippsicherungswinkel festlegen. ã Die konkreten Maße gemäß Abschnitt Warnung: „Abmessungen der Aufstellnische” festlegen. Sicherstellen, dass in dem Wandbereich keine Die Kippsicherungswinkel festschrauben. elektrischen Leitungen oder Rohre verlegt sind, Kontrollieren, dass die Schrauben festgezogen die durch die Schrauben beschädigt werden sind!. -
Seite 13: Alternative Kippsicherung Befestigen
Alternative Kippsicherung Kantenschutz befestigen befestigen Um die Kanten der Einbaunische zu schützen, wird die Befestigung eines Kantenschutzes aus geeignetem Wichtiger Hinweis: Material empfohlen. Können die Kippsicherungswinkel nicht sicher befestigt Zur Befestigung die Klebestreifen verwenden, mit werden, kann ein Holzbalken oberhalb des Gerätes als denen das Zubehör am Gerät befestigt war. -
Seite 14: Gerät In Die Einbaunische Einschieben
Gerät in die Einbaunische einschieben ã Netzleitung am Gerät einstecken. Vorsicht: Netzleitung vor dem Einklemmen unter oder hinter Beim Einschieben des Geräts in die dem Gerät schützen. Einbaunische vorsichtig vorgehen. Wasseranschluss oder Netzleitung nicht Empfohlene Vorgehensweise: beschädigen. a) Eine Schnur an der Netzleitung anknoten und Hinweis: über dem Gerät nach vorn führen. -
Seite 15: Gerät In Der Nische Ausrichten
Gerät in der Nische ausrichten Am Gerätesockel ist eine Markierung (a) angebracht, die als Standardmaß für die Höheneinstellung dient. Beim Einstellen der Höhe die Markierung auf 32 mm Hinweis: über dem Boden bringen. Dieses Maß ist für die Damit das Gerät einwandfrei funktioniert, muss es mit anschließende Ausrichtung der Schrankfronten sehr einer Wasserwaage eben ausgerichtet sein. -
Seite 16: Gerät An Der Nischendecke Befestigen
Gerät an der Nischendecke Die Abdeckschiene (b) an der Befestigungsplatten (oben) anbringen. befestigen Hinweis: Die Befestigung des Gerätes an der Decke der Nische ist unbedingt erforderlich. Die vorderen Stege der Befestigungsplatten (oben) mit den Oberschränken verschrauben. Ist über dem Gerät ein sehr großer Spalt vorhanden, einen Holzbalken über dem Gerät einpassen und darauf achten, dass sie den Spalt vollständig ausfüllt. -
Seite 17: Gerät An Der Seitenwand Der Einbaunische Befestigen
Gerät an der Seitenwand der Abgeschnittenes Reststück auf der Anschlagseite in den Spalt zwischen Gerät und Nischenwand Einbaunische befestigen schieben. Die Stege der Befestigungsplatten (seitlich) mit den Das Teil muss sich leicht hineinschieben und daneben befindlichen Schrankteilen verschrauben. herausziehen lassen! Leichtgängigkeit auf der gesamten Höhe der Tür prüfen. -
Seite 18: Sockelleiste Befestigen
Sockelleiste befestigen Sockelverkleidung ausrichten Sockelverkleidung am Gerät ansetzen (nicht Hinweis: anschrauben). Niemals die Belüftungsschlitze in der Tiefenunterschied A zwischen Sockelverkleidung Sockelverkleidung abdecken. Gefahr von und Sockelleiste der daneben liegenden Geräteschäden. Unterschränke messen. Einzuhaltende Richtmaße: Sockelverkleidung wieder abnehmen. Gegebenenfalls die Sockelleiste auf die Winkel (a) auf den Wert A einstellen und erforderliche Länge zuschneiden. -
Seite 19: Inbetriebnahme Des Gerätes
Inbetriebnahme des Gerätes Gerätetür beladen Zur Gewährleistung der Genauigkeit der folgenden Beim Anbringen der Möbeltüren wird empfohlen, die Montageschritte und damit für das spätere Ablagefächer in der Tür mit Gewichten zu belasten, um Erscheinungsbild der gesamten Küchenfront ist jetzt sicherzustellen, dass die Spaltmaße beim Ausrichten so das Gerät in Betrieb zu nehmen. -
Seite 20: Justierschiene An Der Möbeltür Befestigen
Justierschiene an der Möbeltür Hinweise: befestigen Jeweils eine Schraube sollte unter den Gewindebolzen eingeschraubt werden. Abstand A zwischen der Justierschiene und den Die Justierschiene verfügt über mehrere Löcher für darüberliegenden Möbelteilen messen. unterschiedlichste Designvarianten von Möbeltüren. Verschraubungen immer in das belastungsfähigste Teil der Möbeltür vornehmen. -
Seite 21: Möbeltür Befestigen
An beiden Längseiten der Möbeltür mit Hilfe der Möbeltür befestigen Positionierhilfe eine Parallele ziehen. Hinweis: Jetzt die Türgriffe anbringen, die von hinten verschraubt werden müssen! Fixierwinkel (a) von der Gerätetür abnehmen. Dazu die Befestigungsschrauben (b) nur lösen. Die Markierungen mit einem Anschlagwinkel bis zu den Parallelen verlängern. -
Seite 22: Untere Befestigungswinkel Anschrauben
Möbeltür mit der Justierschiene auf die 10. Muttern auf die Gewindebolzen der Justierschiene Gewindebolzen hängen (1.). drehen und festziehen! Hierdurch wird die seitliche Ausrichtung der Tür fixiert. Möbeltür absenken und die Fixierwinkel von oben nach unten über die Befestigungsschrauben an der Gerätetür schieben (2.). -
Seite 23: Fingerschutz Befestigen
Fingerschutz befestigen Fingerschutz mit den Schrauben am Fixierwinkeln befestigen. Fingerschutz so an die Tür halten, dass die Befestigungslöcher in der Abdeckleiste mit den Bohrungen in den Fixierwinkeln übereinstimmen. Jetzt die Unterkante des Fingerschutzes markieren und entsprechend kürzen. Funktion und Leichtgängigkeit des Fingerschutzes durch mehrmaliges Öffnen und Schließen der Tür prüfen. -
Seite 24: Montieren Des Luftabscheiders
Montieren des Luftabscheiders Nur bei Einzelgeräten: Die Winkel (a) zur Befestigung der Mit dem Luftabscheider werden Zu- und Abluft des Abdeckschienen anschrauben. Gerätes getrennt geleitet, um Beeinträchtigungen des Betriebes zu vermeiden. Die Abdeckschienen (c) an den Befestigungs- platten (b) und den Winkeln (a) anbringen. Nur bei Gefriergeräten mit Eis- und Wasserausgabe: Nur bei Side-by-Side Aufstellung: Die Abdeckschiene in den Spalt zwischen den Geräten... -
Seite 25: Scharnierfeder Spannen
Scharnierfeder spannen Es folgen spezielle Montageschritte. Erläuterungen folgen nach Abschnitt D. Stellschraube mit einem Kreuzschraubendreher Eis-Wasser-Spender, siehe „Eis- und drehen. Wasserspender ausrichten“. I = Feder gespannt Abdeckleisten für den 0 = Feder entspannt Weinlagerschrank, siehe „Abdeckleisten anbringen“ Türöffnungswinkel, siehe ... -
Seite 26: Spezielle Montageschritte
Spezielle Montageschritte Türanschlag wechseln Tür abschrauben. ã Warnung: Vor allen Arbeiten an den Türscharnieren, Feder entspannen – Verletzungsgefahr! Hinweise: Bei Gefriergeräten mit Eis- und Wasserausgabe kann der Türanschlag nicht gewechselt werden. Das Wechseln des Türanschlags wird erleichtert, wenn das Gerät dabei auf der Rückwand abgelegt wird (Transportpalette unterlegen). - Seite 27 Lüftungsgitter für den geänderten Türanschlag neu Scharnierwinkel auf die andere Seite versetzen. montieren. Lüftungsgitter befestigen. Zur Anpassung an den geänderten Türanschlag liegt dem Gerät ein Austauschteil für das Lüftungsgitter bei. Befestigungsteile an der Tür auf die andere Seite versetzen.
-
Seite 28: Entfernen/Wechseln Der Dichtungsmatte
Entfernen/Wechseln der 10. Scharniere am Gerät anbringen. Scharniere über Kreuz wechseln! Dichtungsmatte Gefrierschränke sind werksseitig mit einer Dichtungsmatte für die Side-by-Side Aufstellung ausgestattet. Wenn die Aufstellung als Einzelgerät vorgesehen ist, wird die Dichtungsmatte nicht benötigt und kann entfernt werden. 11. Tür an den Scharnieren anschrauben. Für die Side-by-Side Aufstellung ist die Dichtungsmatte unbedingt erforderlich. -
Seite 29: Side-By-Side Aufstellung
Side-by-Side Aufstellung Sockelverkleidung abschrauben. Ist eine Side-by-Side Aufstellung von zwei Geräten vorgesehen, jetzt die zwei Geräte miteinander verbinden. Das Installationszubehör für Side-by-Side Aufstellung auspacken und auf Vollständigkeit überprüfen. Die Kippsicherungswinkel als Montagehilfe bereithalten. Hinweise: Gefrierschränke sind werksseitig mit einer Dichtungsmatte für die Side-by-Side Aufstellung ausgestattet. - Seite 30 Verbindungsklammern aus dem Installations- Geräte zusammenschieben, bis die zubehör für Side-by-Side Aufstellung seitlich an Verbindungswinkel ineinander greifen. beiden Geräten anschrauben. Position der Stifte durch die Verbindungswinkel stecken. Klammern beachten! Geräte an der Vorderseite vollständig zusammenschieben. Verbindungswinkel aus dem Installationszubehör für Side-by-Side Aufstellung jeweils auf der Griffseite an beiden Geräten anschrauben.
-
Seite 31: Wasseranschluss Vorbereiten
Wasseranschluss vorbereiten 11. Geräte mit Hilfe einer Wasserpumpenzange an den Montagehilfen vollständig zusammendrücken. (nur bei Geräten, die einen Wasseranschluss 12. Wenn die Geräte vollständig zusammengeschoben benötigen) sind, den Riegel von oben durch die Verbindungsklammern schieben. Hinweis: Hauptwasserhahn abstellen, um Schäden durch ausfließendes Wasser zu verhindern. -
Seite 32: Wasseranschluss Am Gerät Herstellen
Wasseranschluss am Gerät Eis- und Wasserspender ausrichten herstellen (nur für Gefriergeräte mit Eis- und Wasserausgabe) Hinweis: Hinweis: Vermeiden Sie Veränderungen der Türausrichtung Das Anschlussrohr beim Biegen nicht knicken, während des Ausrichtens des Eis- und andernfalls besteht die Gefahr von Lecks und Wasserspenders! Wasserschäden. -
Seite 33: Abdeckleisten Anbringen
Abdeckleisten anbringen Durch Verschieben per Hand den Eis- und Wasserspender seitlich und in der Höhe ausrichten, so dass umlaufend exakt der gleiche (nur für Weinlagerschrank) Abstand zum Türpanel vorhanden ist. Bei geringer Rahmenbreite muss unter Umständen der Schenkel der Abdeckleiste gekürzt werden. Um die benötigte Länge des Schenkels zu ermitteln, liegen Probestücke der Abdeckleiste bei. -
Seite 34: Türöffnungswinkel Einstellen
Türöffnungswinkel einstellen Abdeckleisten der kurzen Seiten auf die benötigte Länge zuschneiden. Je nach Aufstellgegebenheit kann es erforderlich sein, den Türöffnungswinkel zu begrenzen. Werksseitig ist ein Türöffnungswinkel von 115° eingestellt. Einstellen des Türöffnungswinkels auf 90°: Tür auf 90° öffnen. Anschlagstift mit einem Hammer eintreiben. Abdeckleisten in den Zwischenraum zwischen Möbeltür (a) und Glasscheibe (b) schieben. - Seite 36 Siemens-Elektrogeräte GmbH Carl-Wery-Str. 34 81739 München Germany *9000920340* 9000920340 (9307)
