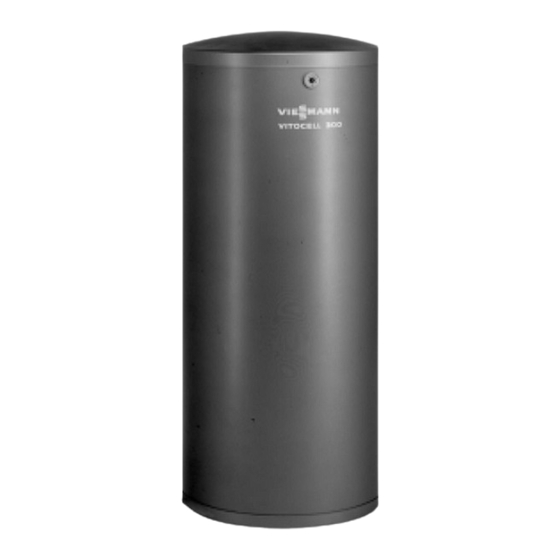

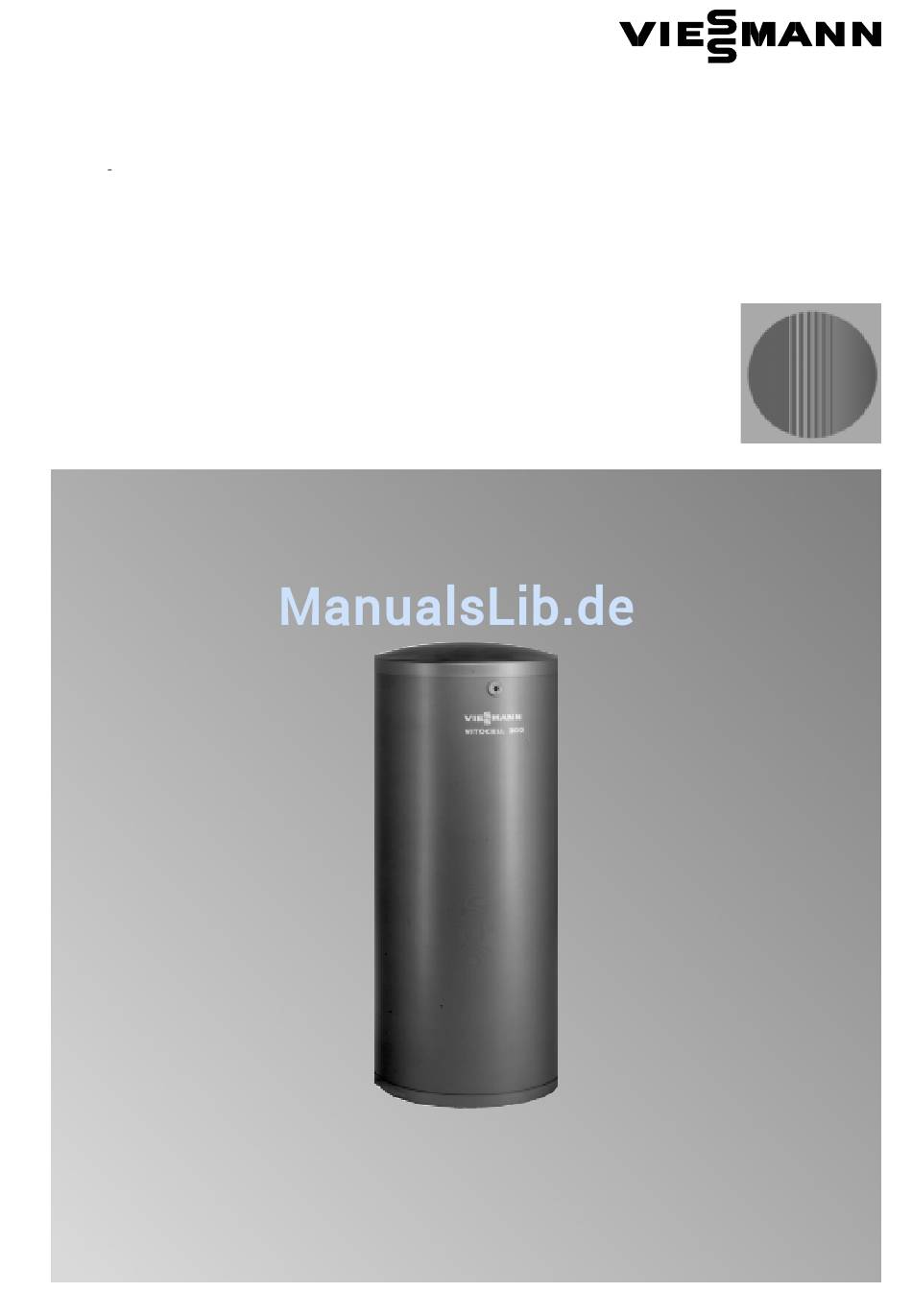

- Seite 1 Serviceanleitung für die Fachkraft Vitocell 300 Typ EVA Speicher Wassererwärmer 130 bis 200 Liter Inhalt Vitocell 300 5681 300 3/99 Ablagehinweis: Servicemappe oder separat aufbewahren...
-
Seite 2: Sicherheitshinweise
Service und Bedienungs für Arbeiten an elektrischen Einrich unterlagen nicht beachtet werden. tungen; : SEV Vorschriften, Haus Für die Montage von Viessmann installationsvorschriften für Arbeiten an Einzelteilen sind darüber hinaus die elektrischen Einrichtungen). zugehörigen Montageanleitungen, soweit im Lieferumfang vorhanden, Bei Arbeiten am Gerät/Heizungsanlage... - Seite 3 Inhalt Seite Sicherheitshinweise ..............Allgemeine Informationen Über diese Serviceanleitung .
-
Seite 4: Allgemeine Informationen
Allgemeine Informationen Über diese Serviceanleitung In der Serviceanleitung werden folgende Signalworte und Symbole verwendet: Sicherheitshinweis! Kennzeichnet Informationen, deren Beachtung für die Sicherheit von Menschen und Sachwerten notwendig sind. Achtung! Kennzeichnet Informationen, die auf Komforteinbußen hinweisen. Hinweis! Kennzeichnet Tips und besonders hervorzuhebende ergänzende Informationen. -
Seite 5: Erstinbetriebnahme Und Wartung
Erstinbetriebnahme und Wartung Erstinbetriebnahme Zur Inbetriebnahme des Speicher Wassererwärmers auch die Bedienungsanleitung beachten. 1. Speicher Wassererwärmer trink Hinweis! wasserseitig befüllen. Ein Nachziehen der Speicherver schlußkappe ist nicht erforderlich. Sicherheitshinweis! Zuerst den Speicher Wassererwärmer und dann den Heizkessel mit Wasser füllen. Wenn der Speicher Wassererwärmer trinkwasserseitig noch nicht gefüllt werden kann, der Heizkessel aber... - Seite 6 Erstinbetriebnahme und Wartung Wartung Besichtigung und (falls erforderlich) Reinigung spätestens zwei Jahre nach Inbetriebnahme und danach bei Bedarf durchführen. 1. Anlage außer Betrieb nehmen Netzspannung ausschalten und gegen Wiedereinschalten sichern. 2. Anschlüsse prüfen Heizungsseitige und trinkwasserseitige Verschraubungen auf Dichtheit prüfen, falls erforderlich, nachziehen.
- Seite 7 Erstinbetriebnahme und Wartung Wartung (Fortsetzung) 4. Speicher Wassererwärmer innen reinigen 1. Speicher Wassererwärmer trink wasserseitig entleeren. 2. Oberblech , Wärmedämmatte und Thermometerfühler abbauen. 3. Verschlußkappe abbauen. 4. Speicher Wassererwärmer vom Rohr system trennen, damit keine Reini gungsmittel und Verunreinigungen in das Rohrsystem gelangen können. 5.
-
Seite 8: Zusatzinformationen
Zusatzinformationen Warmwasserleistung Kurzzeitleistung (während 10 Minuten) Trinkwassererwärmung von 10 auf 45 ºC Inhalt Liter Heizwasser Vorlauftemperatur Kurzzeitleistung (Liter/10 Minuten) 90 ºC 80 ºC 70 ºC Max. Zapfmenge (während 10 Minuten) Mit Nachheizung Trinkwassererwärmung von 10 auf 45 ºC Inhalt Liter Heizwasser Vorlauftemperatur Max. - Seite 9 Zusatzinformationen Dauerleistung nur für Speicherinhalt Liter Dauerleistung 90 ºC Liter/h 1 523 Trinkwasserdauerleistung bei Trinkwassererwärmung von 80 ºC 10 auf 45 ºC und Heizwasser Liter/h 1 024 Vorlauftemperatur von Vorlauftemperatur von ..bei unten aufgeführtem Heiz 70 ºC Liter/h wasserdurchsatz 60 ºC Liter/h 50 ºC...
- Seite 10 005 Speicherverschlußkappe (mit Pos. 006 und 007) 006 Edelstahl Ronde (mit Pos. 007) 007 Dichtung 008 Stellfuß 009 Abdeckleiste 010 Thermometer 011 Schriftzug Viessmann 012 Schriftzug Vitocell 300 013 Zentriertülle Einzelteile ohne Abbildung 015 Montageanleitung 016 Bedienungsanleitung 018 Serviceanleitung 019 Sprühdosenlack, silbermetallic...
- Seite 11 Zusatzinformationen...
- Seite 12 Zusatzinformationen Protokoll Erstinbetriebnahme Wartung/Service Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service Wartung/Service Wartung/Service durch: Viessmann Werke GmbH & Co D 35107 Allendorf Telefon: (0 64 52) 70 0 Telefax: (0 64 52) 70 27 80 www.viessmann.de...
