4. Verlegen der Kabel / Installation of cables:

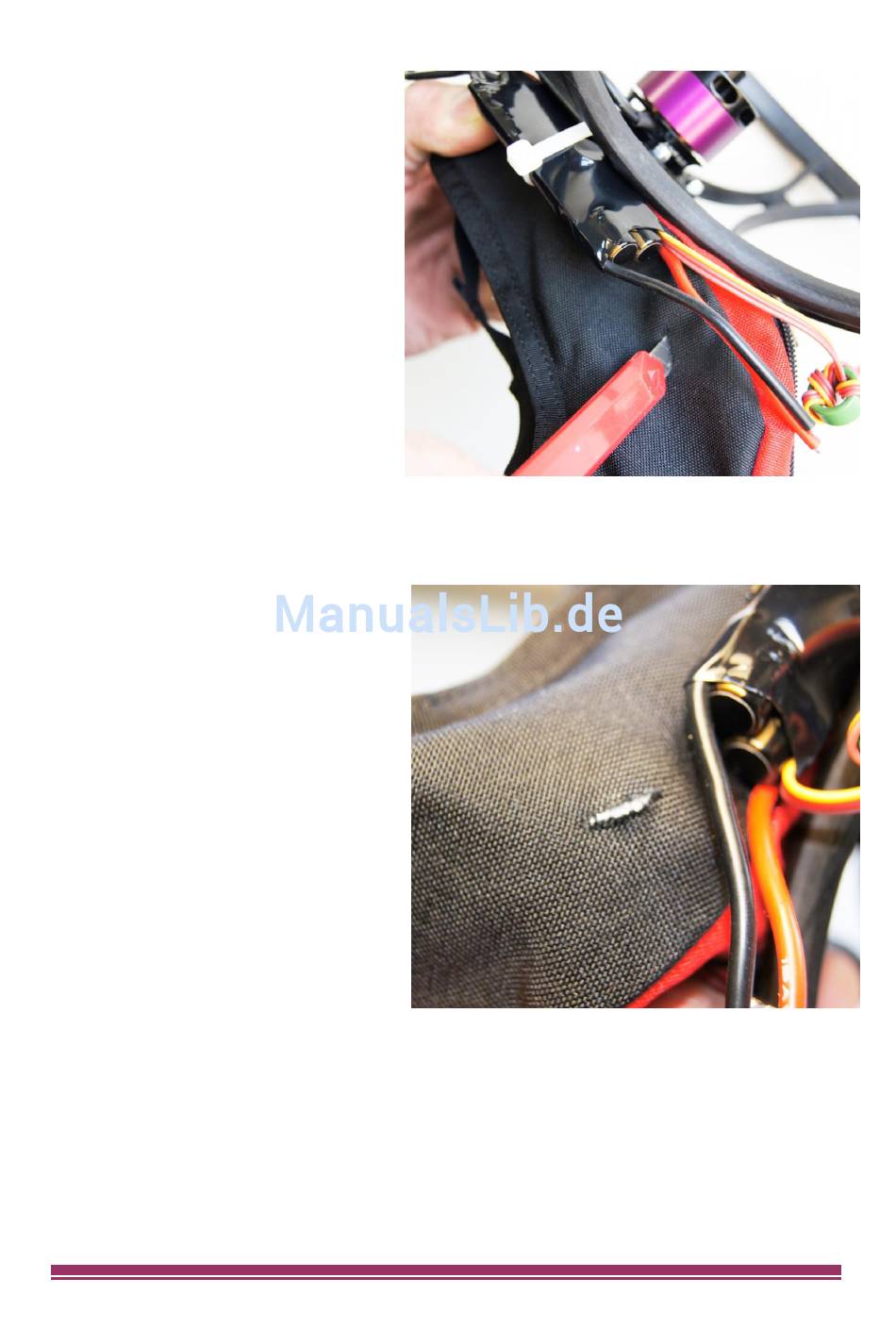

Schneiden Sie als nächstes mit einem
scharfen Skalpell oder Teppichmesser
einen kleinen Schlitz in das Gurtzeug.
Durch diesen Schlitz werden die
Akkuanschlusskabel des Reglers in das
Innere des Gurtzeugs geführt.
Der Akku wird später im Gurtzeug
untergebracht. Mit geöffnetem
Reißverschluss kann der Akku dann am
Regler angeschlossen werden. Auch das
dreiadrige Kabel zum Empfänger wird
durch diesen Schlitz geführt. Es wird in das
Innere des Gurtzeugs gelegt und auf der
Vorderseite des Gurtzeugs wieder
herausgeführt.
Auf der Vorderseite ist bereits ein kleines Loch mittig im Gurtzeug. Es kann sein, dass dieses Loch mit
dem Teppichmesser zum Durchführen des dreiadrigen Kabels etwas vergrößert werden muss.
Cut a small slot into the harness with a
sharp knife. The power lines of the
controller are led through this slot to the
inside of the harness. The battery is located
inside the harness. With the zip open, you
can then connect the battery to the
controller. The servo cable runs through this
slot as well. It leads into the inside of the
harness and comes out on the front side.
You will find a small hole in the center of
the harness. Enlarge if necessary.
