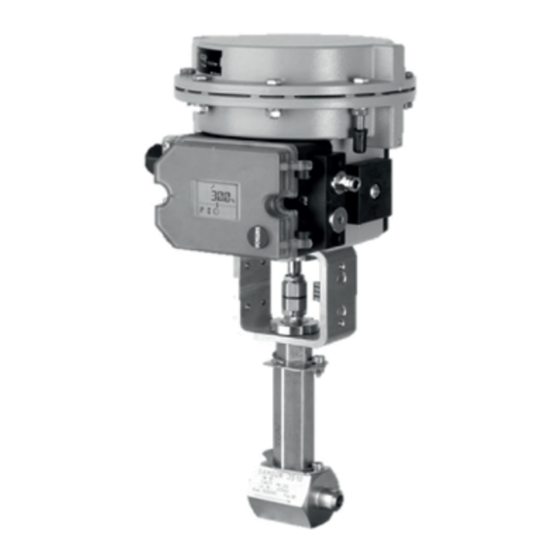

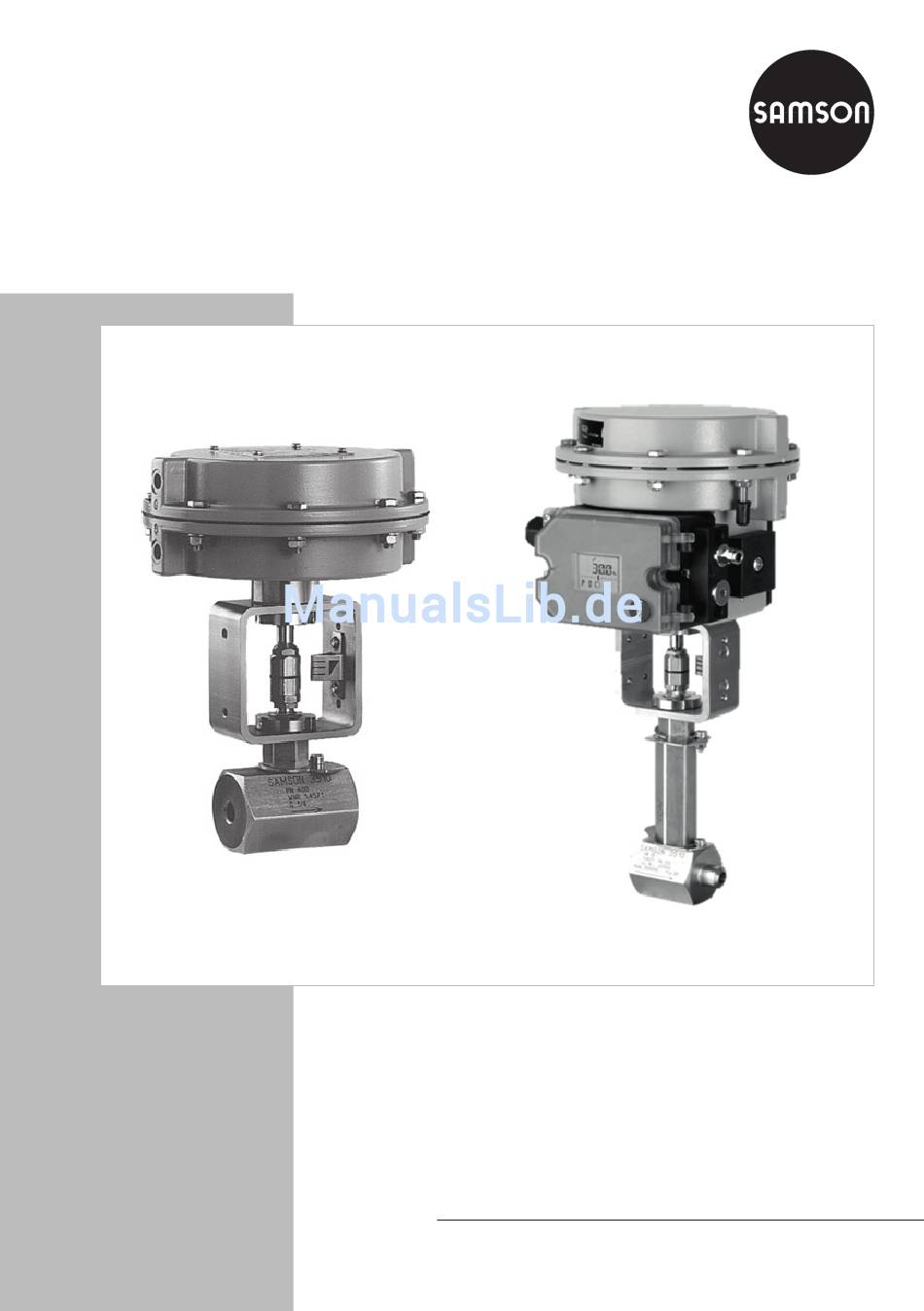

- Seite 1 Mikroventil Typ 3510 Sicherheits- handbuch SH 8091 Ausgabe August 2017...
- Seite 2 Hinweise und ihre Bedeutung GEFAHR HINWEIS Gefährliche Situationen, die zum Tod oder zu Sachschäden und Fehlfunktionen schweren Verletzungen führen Info WARNUNG Informative Erläuterungen Situationen, die zum Tod oder zu schweren Verletzungen führen können Tipp Praktische Empfehlungen SH 8091...
-
Seite 3: Zu Diesem Handbuch
Zu diesem Handbuch Das Sicherheitshandbuch SH 8091 enthält Informationen, die für den Einsatz des Mikroven- tils Typ 3510 in sicherheitsgerichteten Systemen gemäß IEC 61508/IEC 61511 relevant sind. Das Sicherheitshandbuch richtet sich an Personen, die den Sicherheitskreis planen, bauen und betreiben. HINWEIS Fehlfunktion durch falsch eingebautes oder in Betrieb genommenes Gerät! Einbau und Inbetriebnahme gemäß... -
Seite 4: Inhaltsverzeichnis
Inhalt Anwendungsbereich ..................5 Allgemeines ....................5 Verwendung in sicherheitsgerichteten Systemen ..........5 Ausführungen und Bestellangaben ..............5 Anbau ......................5 Technische Daten ...................6 Sicherheitstechnische Funktionen ..............8 Sicheres Verfahren in die Endlage ..............8 Verhalten im Sicherheitsfall ................8 Schutz gegen Konfigurationsänderungen ............8 Einbau und Inbetriebnahme ................8 Notwendige Bedingungen ................9 Auswahl ......................9 Mechanische und pneumatische Installation .............9... -
Seite 5: Anwendungsbereich
Anwendungsbereich 1 Anwendungsbereich Allgemeines Das SAMSON-Mikroventil Typ 3510 ist in Kombination mit einem Antrieb, z. B. dem pneu- matischen Antrieb Typ 3271 oder Typ 3277, für die Volumenstrom-, Druck- und Temperatur- regelung von flüssigen, gasförmigen oder dampfförmigen Medien bestimmt. Verwendung in sicherheitsgerichteten Systemen Das Ventil kann für die Verwendung in sicherheitsgerichteten Systemen nach IEC 61508 und IEC 61511 eingesetzt werden. -
Seite 6: Technische Daten
Technische Daten 2 Technische Daten Tabelle 1: DIN-Ausführung Anschluss Innengewinde Anschweißenden Flansche G · G ¼ · G · G ½ · G ¾ Nennweite DN 10 · DN 15 · DN 25 DN 10 · DN 15 · DN 25 NPT, ¼ NPT, NPT, ½ NPT, ¾ NPT Nenndruck PN 40 bis 400 Sitz-Kegel-Dichtung metallisch dichtend ≥... - Seite 7 Technische Daten Tabelle 2: ANSI-Ausführung Anschluss Innengewinde Anschweißenden Flansche G · G ¼ · G · G ½ · G ¾ NPT, ¼ NPT, NPT, Nennweite NPS ½ · NPS 1 NPS ½ · NPS ¾ · NPS 1 ½ NPT, ¾ NPT Rc · Rc ¼ · Rc · Rc ½ · Rc ¾ Nenndruck Class 150 bis 2500 Sitz-Kegel-Dichtung...
-
Seite 8: Sicherheitstechnische Funktionen
Rohrleitung eingebaut werden. Einbau und Inbetriebnahme des Ventils erfolgen nach zugehöriger Ventildokumentation. Tipp SAMSON empfiehlt, Einbau und Inbetriebnahme anhand einer Checkliste zu prüfen. Beispiele für entsprechende Checklisten enthält die VDI 2780-5 und die SAMSON-Broschüre WA 236 „Funktionale Sicherheit für Stellventile, Drehkegelventile, Kugelhähne und Stellklappen“. -
Seite 9: Notwendige Bedingungen
Ventile nur dann in sicherheitsgerichteten Kreisen einsetzen, wenn die anlagenabhängigen notwendigen Bedingungen erfüllt werden. Tipp SAMSON empfiehlt, die notwendigen Bedingungen anhand einer Checkliste zu prüfen. Beispiele für entsprechende Checklisten enthält die VDI 2780-5 und die SAMSON-Broschüre WA 236 „Funktionale Sicherheit für Stellventile, Drehkegelventile, Kugelhähne und Stellklappen“. -
Seite 10: Betrieb
Î Als Ersatzteile werden nur Originalteile verwendet. Î Die Wartung wird gemäß dem Kapitel „Instandhaltung“ der zugehörigen Ventildokumen- tation durchgeführt. Tipp Für Arbeiten, die nicht im Kapitel „Instandhaltung“ der zugehörigen Ventildokumentation be- schrieben sind, After Sales Service von SAMSON kontaktieren. SH 8091... -
Seite 11: Wiederkehrende Prüfungen
Berechnung jedes einzelnen Sicherheitskreises einer Anlage (PFD ) bestimmt. Tipp SAMSON empfiehlt, die wiederkehrenden Prüfungen anhand einer Checkliste durchzufüh- ren. Ein Beispiel für eine entsprechende Checkliste enthält die SAMSON-Broschüre WA 236 „Funktionale Sicherheit für Stellventile, Drehkegelventile, Kugelhähne und Stellklappen“. SH 8091... -
Seite 12: Sichtprüfung Zur Vermeidung Systematischer Fehler
Die Sicherheitsfunktion ist in regelmäßigen Zeitabständen entsprechend des vom Betreiber aufgestellten Prüfplans durchzuführen. Info Fehler am Ventil sind zu protokollieren und SAMSON schriftlich mitzuteilen. Sicheres Verfahren in die Endlage 1. Antrieb mit dem Stelldruck versorgen, der ein Verfahren des Ventils in die Endlage ermöglicht (vollständig geöffnet oder vollständig geschlossen). -
Seite 13: Sicherheitsfunktion Der Peripheriegeräte
Reparatur 3. Prüfen, ob das Ventil die Endlage in der geforderten Zeit erreicht. 4. Prüfen, ob die maximal zulässige Leckage eingehalten wird. Sicherheitsfunktion der Peripheriegeräte Î Sicherheitsfunktion der Peripheriegeräte prüfen, vgl. zugehörige Sicherheitshandbücher. 7 Reparatur Es dürfen nur die in der Ventildokumentation beschriebenen Arbeiten am Ventil durchgeführt werden. - Seite 14 – Anforderung an Instrumentenluft-Qualität (Si- – Quality requirements for instrument air (safety cherheitshandbuch, soweit vorhanden). manual if available) Manufacturer's Declaration: V/HE-1095-3 DE-EN Changed on: 2016-10-18 Changed by: V42/nfl/V74/tny/V73/pmr SAMSON AKTIENGESELLSCHAFT · Weismuellerstrasse 3 · 60314 Frankfurt am Main, Germany · www.samson.de SH 8091...
- Seite 15 Verkauf International Entwicklungsorganisation Head of Central Department Head of Central Department International Sales R&D Organization Manufacturer's Declaration: V/HE-1095-3 DE-EN Changed on: 2016-10-18 Changed by: V42/nfl/V74/tny/V73/pmr SAMSON AKTIENGESELLSCHAFT · Weismuellerstrasse 3 · 60314 Frankfurt am Main, Germany · www.samson.de SH 8091...
- Seite 16 SAMSON AG · MESS- UND REGELTECHNIK Weismüllerstraße 3 · 60314 Frankfurt am Main Telefon: 069 4009-0 · Telefax: 069 4009-1507 SH 8091 samson@samson.de · www.samson.de...
