Geräteaufbau
13
12
11
13

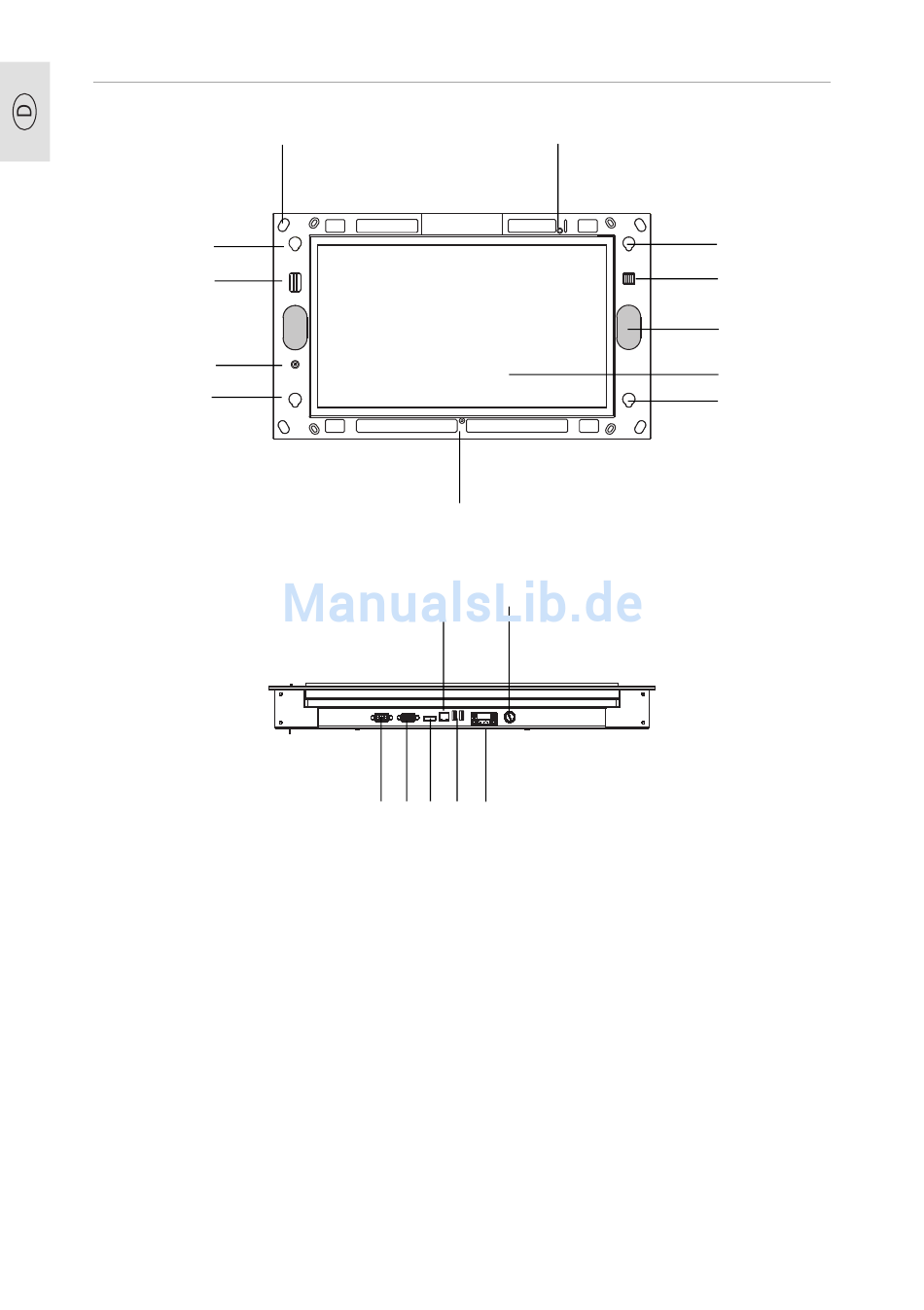

Bild 2: Die Frontseite des Control 19 Client 2 ohne Designrahmen
Bild 3: Die Anschlüsse auf der Unterseite des Gira Control 19 Client 2
5
Befestigungslöcher
6
Status LED
7
2 x USB 2.0 (Serviceschnittstelle)
8
Lautsprecher
9
Touchscreen Oberfläche
10 Mikrofon
11 Ein-/Aus-Taster
12 SD Card Reader SDHC
6
5
10
14
20
19
18
17
6
15
16
13 Aufnahmen für den Designrahmen
14 Netzwerkanschluss RJ45
15 Sicherung
16 Anschluss AC 230 V
17 2 x USB 2.0 (Serviceschnittstelle)
18 Display Port
19 VGA Anschluss D-Sub
20 RS 232
13
7
8
9
13
