Informationen für Elektrofachkräfte

Montage und elektrischer Anschluss

GEFAHR!
Elektrischer Schlag bei Berühren spannungsführender Teile.
Elektrischer Schlag kann zum Tod führen.
Vor Arbeiten am Gerät alle zugehörigen Leitungsschutzschalter freischalten.
Spannungsführende Teile in der Umgebung abdecken!
Die Netzspannungsadern sind beim Anschließen mit einem Kabelbinder so zu
sichern, dass sie sich auch im Fehlerfall (z. B. wenn sich eine Netzspannungsader aus
der Klemme lösen würde) nicht auf sekundärseitige Anschlüsse verlagern können.
Gerät anschließen und montieren
i
Hinweis
Für optimale Ablesung in Augenhöhe montieren.
Für ausreichend Kühlung sorgen. Lüftungsöffnungen nicht verdecken.
 Unterputz-Gerätedose horizontal ausgerichtet in der Wand montieren.
i
Hinweis
Montageanleitung der Unterputz-Gerätedose beachten.
 Spannungsversorgungsleitung und Ethernetleitung durch die vorgesehenen Durchfüh-
rungen der UnterputzGerätedose ziehen.

AC 230 V Montage

 Die Leitung der Spannungsversorgung abisolieren.
 Die 230 V-AC-Leitung der Spannungsversorgung an die Anschlussklemme in der Unter-
putz-Gerätedose anschließen.
 Die Spannungsversorgung von der Anschlussklemme der Unterputz-Gerätedose an den
230 V-AC-Anschluss des Control 19 Client 2 führen (Bild 4).
 Ethernetleitung an RJ45-Buchse des Control 19 Client 2 anschließen.
 Control 19 Client 2 in Unterputz-Gerätedose montieren.
 Designrahmen in die vorgesehenen Aufnahmen (13) einsetzen und vorsichtig nach un-
ten ziehen (Bild 1 und Bild 2).

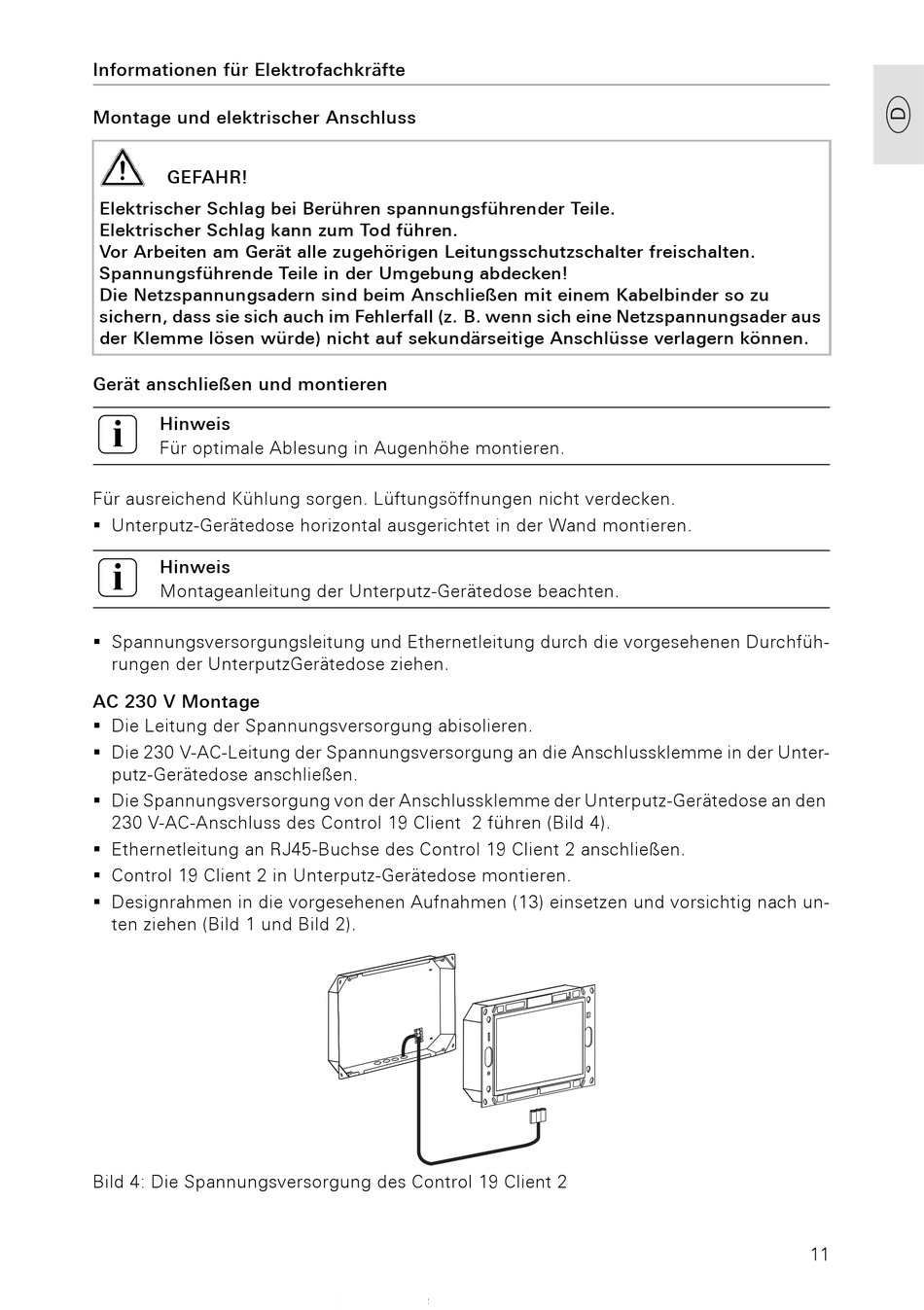

Bild 4: Die Spannungsversorgung des Control 19 Client 2
