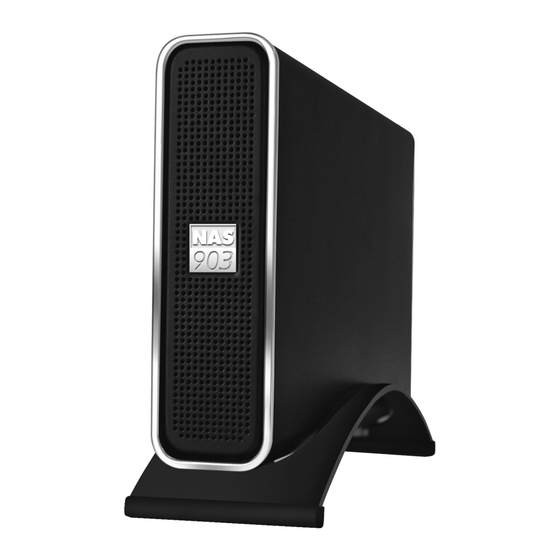

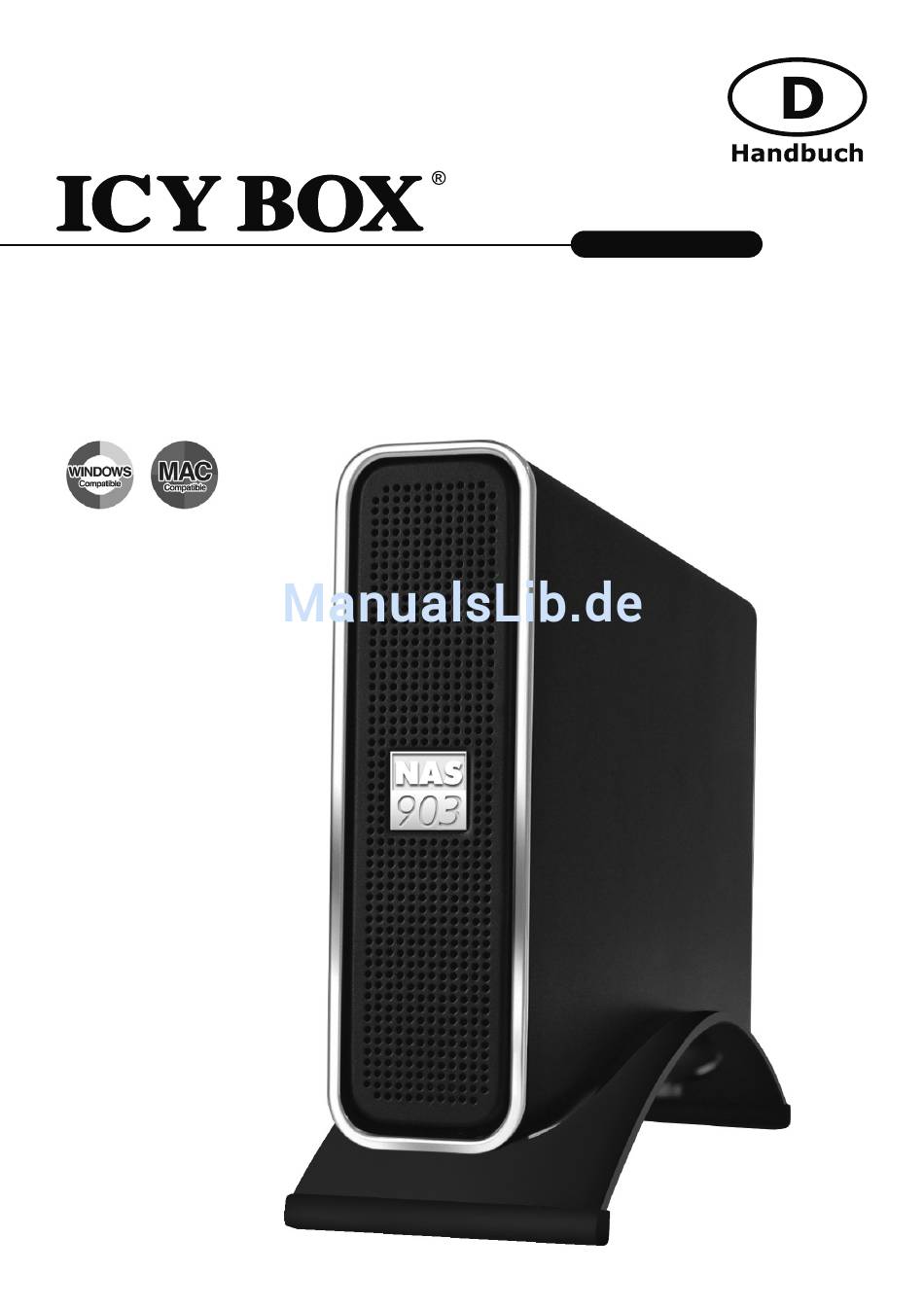

- Seite 1 IB-NAS903 Network Attached Storage – Benutzerhandbuch Version 1.1...
-
Seite 3: Inhaltsverzeichnis
Lieferumfang ...................... 5 Das Äußere des IB-NAS903 ................5 Frontansicht ..................... 5 Rückansicht ...................... 5 Montage ......................6 Das IB-NAS903 mit dem Computer verbinden ............ 6 USB Modus ....................... 6 Mac OS X ...................... 6 Windows ....................... 7 NAS Modus ....................... 7 Verbindung mit dem Netzwerk ................ -
Seite 4: Einführung
Der Hauptvorteil besteht nun darin, dass so keine proprietäre Software zum Zugriff auf die Daten benötigt wird. Der Samba Server, der im IB-NAS903 implementiert ist, bietet Speicher in der Weise an, wie es reguläre Windows Netzlaufwerke tun (gemeinhin als SMB oder CIFS Protokoll bekannt). -
Seite 5: Lieferumfang
Lieferumfang • IB-NAS903 • RJ-45 Netzwerkkabel • USB Kabel • Stromadapter • CD-ROM Gebrauchsanleitung Das Äußere des IB-NAS903 Frontansicht Rückansicht Betriebsschalter Stromanschluss Reset Taste USB Port USB Host Ethernet Port... -
Seite 6: Montage
Festplattengehäuse betreiben, dass über USB mit dem Computer verbunden wird. USB Modus Im USB 2.0 High Speed Modus wird das IB-NAS903 über die USB Schnittstelle direkt mit einem einzelnen Computer verbunden. Achtung: Das IB-NAS903 darf nicht gleichzeitig an Netzwerk und USB angeschlossen werden. -
Seite 7: Windows
Windows Eine Treiberinstallation ist nicht notwendig für Betrieb unter Windows Betriebssystemen. Einfach das IB-NAS903 mit dem beigefügten USB Kabel anschließen und schon stehen die Daten im Explorer unter "Arbeitsplatz" zur Verfügung NAS Modus Im NAS Modus ist das IB-NAS903 direkt mit einem Ethernet Switch/Hub verbunden. -
Seite 8: Einrichtung Des Ib-Nas903
Ziffern der MAC-Adresse stehen. Wenn Ihr IB-NAS903 die MAC-Adresse 00-14-3F-AA-01-68 besitzt, dann müssen Sie "http://IB-NAS903-0168" in die Adressleiste eingeben. Sie können die IP des IB-NAS903 auch mit Hilfe des auf der CD beigelegten Suchprogramms herausfinden. Konfiguration des IB-NAS903 unter anderen Betriebssystemen Wenn Sie unter anderen Betriebssystemen als Windows administrieren wollen müssen... -
Seite 9: Web Basierte Administration
Einstellungen bezüglich des SMB Servers des IB-NAS903 für Freigaben. Hier werden die Freigaben erzeugt oder gelöscht, bzw. die Zugriffsrechte verwaltet. FTP Server Einstellung des FTP Servers des IB-NAS903. Hier werden auch Benutzer angelegt und deren Rechte verwaltet. BitTorrent Einstellungen zum BitTorrent client. Hier können Torrents direkt auf die NAS geladen werden. -
Seite 10: Status - Systeminformation
Sie können hier ebenfalls den Netzwerknamen (Host Name) Ihres IB-NAS903 ändern. Bitte beachten Sie, dass nach Änderung des Netzwerknamens von nun an dieser verwendet werden muss um Zugriff auch ihr IB-NAS903 zu erhalten. Wenn Sie zum Beispiel den Netzwerknamen auf "FileServer" ändern, muss "http://FileServer" in die Adresszeile des Browsers eingegeben werden um die webbasierte Managementoberfläche... -
Seite 11: Maintenance (Verwaltung)
Netzwerk zur Verfügung stehen. Hier können Sie Netzwerkfreigaben auf ihrem IB-NAS903 erzeugen, ändern oder löschen. Alle Verzeichnisse, die schon zuvor auf der Festplatte ihres IB-NAS903 gewesen sind finden Sie in der Linken Spalte der Ansicht (Folder List). Mit den Pfeiltasten zwischen den beiden Spalten bestimmen Sie ob die ausgewählten Verzeichnisse freigegeben werden (Sharing List). -
Seite 12: Ftp Configuration (Ftp Einstellungen)
Verwendung des FTP Protokolls mit dem IB-NAS903 ausgetauscht werden. FTP ermöglicht das Austauschen von Dateien über das Internet. Das IB-NAS903 kann als eigenständiger FTP Server betrieben werden, wenn ihm eine feste IP- Adresse zugeordnet wird. Anonymer FTP Zugriff ist voreingestellt. Der Administrator kann Benutzer festlegen, die auf dem FTP Server Schreib- oder nur Leserechte haben. -
Seite 13: Printer
Computern im Netzwerk eingerichtet ist, ist es möglich von allen Computern, die an das lokale Netz angeschlossen sind zu drucken. Wie man auf einen Drucker, der an das IB-NAS903 angeschlossen ist, vom Computer aus zugreift, ist im Punkt "Datei- und Druckerzugriff" beschrieben! -
Seite 14: Disk Utility (Festplattenverwaltung)
Der folgenden Illustrationen sind einem PC mit Windows XP SP2 (englisch) entnommen und mögen von Ihrer Anzeige geringfügig abweichen. Öffnen Sie den Windows Explorer und tippen Sie "\\IB-NAS903" in die Adresszeile und bestätigen Sie mit "Enter". Gegebenenfalls werden Sie aufgefordert Ihren Benutzernamen und Kennwort der NAS anzugeben. -
Seite 15: Einrichten Eines Druckers Unter Windows
Zugriff auf die dort enthaltenen Dateien. Einrichten eines Druckers unter Windows Wenn der Computer, mit dem Sie Zugriff nehmen wollen, mit Windows läuft, dann befolgen Sie bitte die folgenden Anweisungen, um über die IB-NAS903 auf Ihren Drucker zuzugreifen. Rufen Sie den Unterpunkt "Drucker... - Seite 16 Wählen Sie "Lokaler Drucker" aus und deaktivieren Sie die Option zum automatischen ermitteln und installieren. Bestätigen Sie mit "Weiter" Wählen Sie "Standard TCP/IP Port" aus. Zum fortsetzen auf "Weiter" klicken.
- Seite 17 Geben Sie hier den Netzwerknamen der IB-NAS903 ein (Standarteinstellung: "IB-NAS903") Wählen Sie bitte "Benutzerdefiniert" und klicken dann auf "Einstellungen"...
- Seite 18 In diesen Fenster stellen Sie das Protokoll "LPR" ein, tragen für die LPR- Einstellung die Warteschlange "lp" ein und aktivieren "LPR-Bytezählung". Bestätigen Sie diese Einstellung mit der "OK" Taste und klicken Sie im nächsten Fenster auf "Weiter" und danach auf "Fertig stellen" Im folgenden Fenster wählen Sie ihren Drucker aus.
-
Seite 19: Netzfreigaben Unter Mac Os X Einbinden
Sie können nun den Drucker umbenennen, ihn als Standarddrucker zuweisen und im Anschluss eine Testseite drucken. Nach Abschluss des Testdrucks steht Ihnen der Drucker wie von lokalen Druckern gewohnt zur Verfügung. Netzfreigaben unter MAC OS X einbinden Wenn der Computer, mit dem Sie Zugriff nehmen wollen, mit Mac OS läuft, dann befolgen Sie bitte die folgenden Anweisungen um die Freigaben als SMB Freigaben einzubinden: Hinweis:... - Seite 20 "Server-Adresse" an und Klicken Sie auf "Verbinden". Wenn Sie den Netzwerknamen Ihres IB-NAS903 geändert haben, ersetzen Sie bitte "IB-NAS903" im obigen Dialog mit dem Netzwerknamen, den Sie gewählt haben. Wenn Sie z.B. "FileServer" als Netzwerknamen eingestellt haben, dann geben Sie bitte "smb://FileServer" statt "smb://IB-NAS903" ein.
-
Seite 21: Einrichten Eines Druckers Unter Mac Os
Einrichten eines Druckers unter Mac OS Wenn der Computer, mit dem Sie Zugriff nehmen wollen, mit Mac OS läuft, dann befolgen Sie bitte die folgenden Anweisungen, um über die IB-NAS903 auf Ihren Drucker zuzugreifen. Klicken Sie auf "Drucken & Faxen"... - Seite 22 Wählen Sie "IP" Geben Sie die IP der IB-NAS903 an Geben Sie einen Standort an Wählen Sie den für Ihren Drucker passenden Treiber aus Bestätigen Sie durch "Hinzufügen" Ihr Drucker wird nun unter "Drucken & Faxen" angezeigt und kann normal verwendet...
-
Seite 23: Häufige Fragen
Häufige Fragen 1. Während der Datenübertragung kommt es zu Fehlermeldungen und Abbrüchen, was soll ich tun? Bitte stellen Sie sicher, die neueste Firmware auf dem IB-NAS903 installiert zu haben. Bitte schauen Sie regelmäßig auf der Homepage http://www.raidsonic.de nach erhältlichen Updates. - Seite 24 Manufactured for: RaidSonic Technology GmbH Kurt-Fischer-Straße 50 D-22926 Ahrensburg Germany www.raidsonic.de © 2009 RaidSonic Technology Ahrensburg, Germany...
