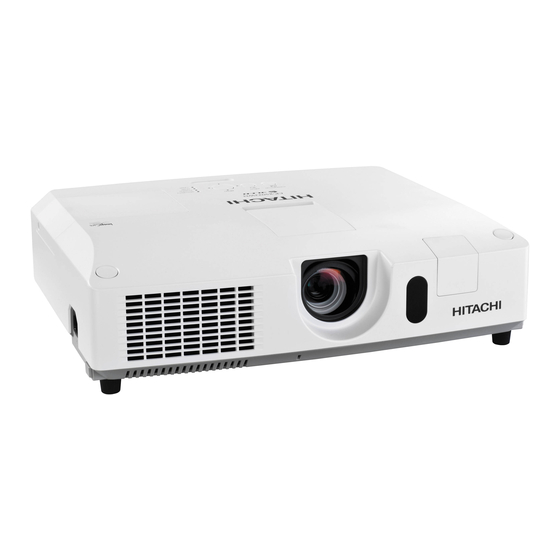

Hitachi CP-X4022WN Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für CP-X4022WN:
- Bedienungsanleitung (20 Seiten) ,
- Bedienungsanleitung (122 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Projektor
CP-X4022WN/CP-X5022WN
CP-WX4022WN
Bedienungsanleitung (detailliert)
Schnellstapel-Anleitung

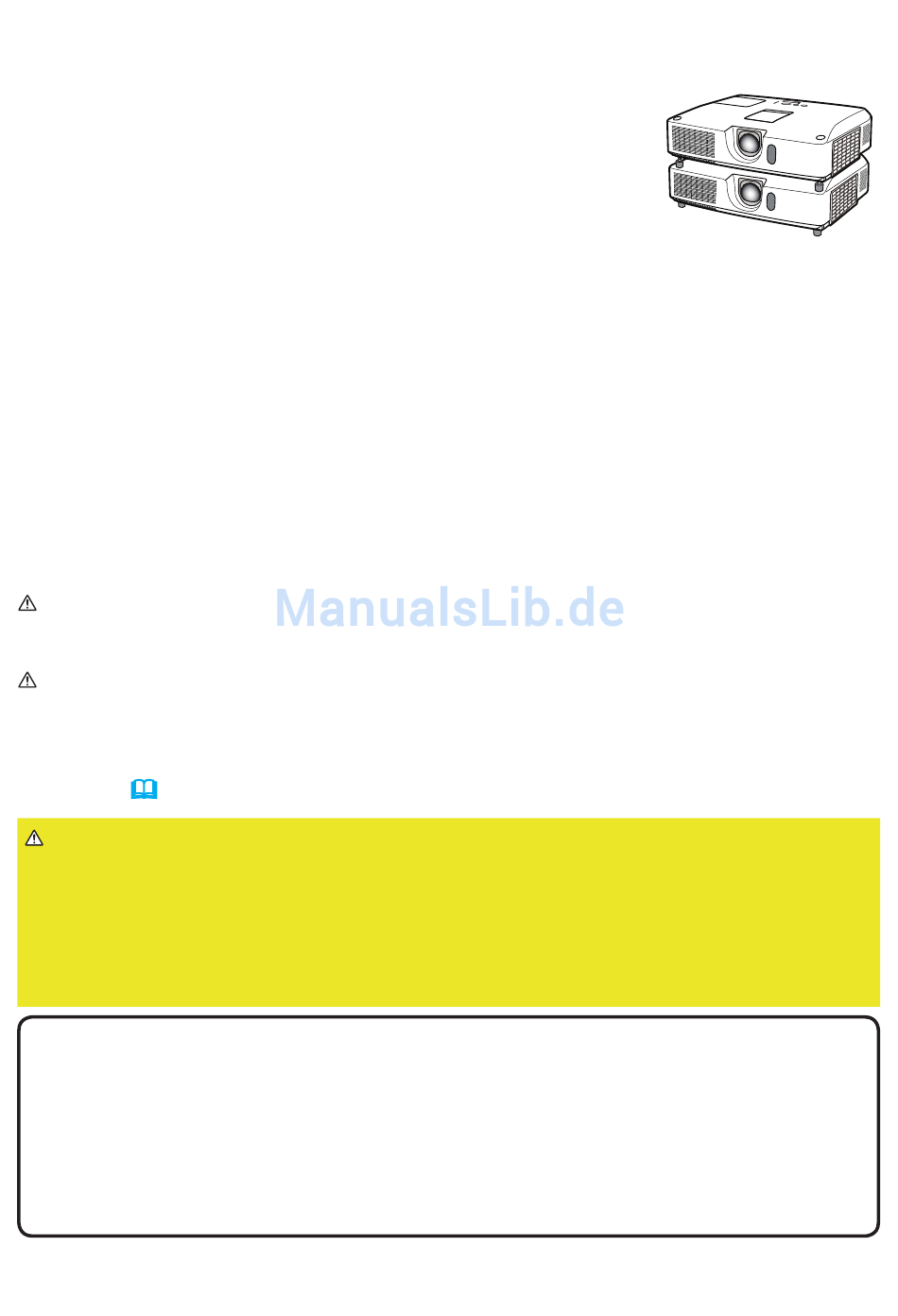

Vielen Dank, dass Sie diesen Projektor erworben haben.
Merkmale
Dieser Projektor kann mit einem anderen Gerät des gleichen Projektormodells zusammen
genutzt werden, um ein Bild mithilfe der Schnellstapel-Funktion auf einem Bildschirm abzubilden.
Beide Projektoren können simultan bedient werden, um das Bild heller darzustellen.
Wenn Sie zwei Projektoren darüber hinaus mit einem RS-232C Übertragungskabel
verbinden, erhalten Sie eine Art intelligentes Stapelsystem. Die beiden Projektoren
können selbstständig abwechselnd agieren. Fällt ein Projektor aus, übernimmt der
andere sofort den Betrieb, um Ihre Präsentation fortzusetzen.
Diese als Schnellstapeln bezeichnete Funktion bietet Ihnen weitreichende Nutzungsmöglichkeiten.
Über dieses Handbuch
In dieser Anleitung werden verschiedene Symbole verwendet. Die Bedeutung
dieser Symbole ist im Folgenden beschrieben.
WARNUNG Dieses Symbol weist auf Information hin, die bei Nichtbeachtung
möglicherweise zu Unfällen mit Verletzungen oder sogar
Todesfolge führen kann.
VORSICHT Dieses Symbol weist auf Information hin, die bei Nichtbeachtung
möglicherweise zu Unfällen mit Verletzungen oder Sachschäden führen kann.
ZUR BEACHTUNG Dieses Kennwort macht auf Fehler aufmerksam, die eine
Störung verursachen können.
Bitte beachten Sie die Seiten, auf die nach diesem Symbol hingewiesen wird.
WARNUNG ►Vor der Verwendung des Produkts lesen Sie immer alle
Bedienungsanleitungen für dieses Produkt gründlich durch. Verwahren Sie die
Handbücher nach dem Lesen an einem sicheren Platz.
►Befolgen Sie alle Hinweise in den Handbüchern oder auf dem Produkt. Der
Hersteller übernimmt keinerlei Verantwortung für Schäden, die durch eine
unsachgemäße Benutzung bzw. Bedienschritte verursacht wurden, die nicht den
in den Handbüchern beschriebenen Bedienschritten entsprechen.
• Die Informationen in diesem Handbuch können ohne vorherige
HINWEIS
Ankündigung geändert werden.
• Die Darstellungen in dieser Bedienungsanleitung dienen rein illustrativen
Zwecken. Sie können leicht vom eigentlichen Projektor abweichen.
• Der Hersteller übernimmt keine Verantwortung für etwaige in diesem
Handbuch enthaltene Fehler.
• Die Vervielfältigung, Übertragung oder Verwendung dieses Dokuments oder
dessen Inhalts ist ohne ausdrückliche schriftliche Genehmigung nicht gestattet.
Anerkennung von Warenzeichen
Alle Marken in diesem Handbuch sind Eigentum der jeweiligen Inhaber.
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Hitachi CP-X4022WN
Inhaltszusammenfassung für Hitachi CP-X4022WN
- Seite 1 Projektor CP-X4022WN/CP-X5022WN CP-WX4022WN Bedienungsanleitung (detailliert) Schnellstapel-Anleitung Vielen Dank, dass Sie diesen Projektor erworben haben. Merkmale Dieser Projektor kann mit einem anderen Gerät des gleichen Projektormodells zusammen genutzt werden, um ein Bild mithilfe der Schnellstapel-Funktion auf einem Bildschirm abzubilden. Beide Projektoren können simultan bedient werden, um das Bild heller darzustellen.
-
Seite 2: Inhaltsverzeichnis
Inhalt 3. STAPEL Menüeinstellungen ...17 1. Einleitung ......3 1.1 Wichtige Sicherheitsanweisungen ... 3 3.1 Anzeige des Menüs STAPEL ..17 3.2 Auswahl von Primär, Schnellstapel-Funktion ......3 Sekundär oder Aus ......18 Allgemeine Installationshinweise ..5 3.3 Auswahl des Lampenbedienmodus . 19 1.2 Grundlegende Informationen und Vorbereitungen ...... -
Seite 3: Einleitung
1. Einleitung 1.1 Wichtige Sicherheitsanweisungen Nachfolgend fi nden Sie wichtige Anweisungen zur sicheren Benutzung des Produkts mit der Schnellstapel-Funktion. Lesen Sie bitte vor der Benutzung die folgenden Bedienungsan- weisungen und beachten Sie sie, wenn Sie die Schnellstapel-Funktion dieses Produkts nutzen. Schnellstapel-Funktion WARNUNG ►Achten Sie besonders darauf, dass die gestapelten Projektoren nicht herunterfallen. -
Seite 4: Wichtige Sicherheitsanweisungen - Schnellstapel-Funktion
Einleitung 1.1 Wichtige Sicherheitsanweisungen - Schnellstapel-Funktion (Fortsetzung) WARNUNG ►Achten Sie beim Entfernen der Einsatzkappen aus den Stapeleinsätzen darauf, diese sicher im Inneren der Abdeckung des Objektiveinstellers zu verstauen. Kinder und Haustiere könnten die Kappen ansonsten verschlucken. ( 3 ) Sollte eine Kappe verschluckt werden, suchen Sie bitte sofort einen Arzt auf. -
Seite 5: Allgemeine Installationshinweise
Einleitung Allgemeine Installationshinweise WARNUNG ►Installieren Sie den Projektor an einem Standort, an dem Sie einfachen Zugang zu einer Steckdose haben. ►Setzen Sie den Projektor nur in stabilen Umgebungen ein. Stellen Sie den Projektor in einer stabilen, waagerechten Position auf. • Benutzen Sie ausschließlich das vom Hersteller spezifizierte Montagezubehör. Lesen Sie die mit den Befestigungsteilen gelieferte Anleitung und bewahren Sie sie gut auf. -
Seite 6: Grundlegende Informationen Und Vorbereitungen
Einleitung 1.2 Grundlegende Informationen und Vorbereitungen Schnellstapel Die Schnellstapel-Funktion ermöglicht es Ihnen, Bilder von zwei Projektoren auf einfache Weise zu überlagern. Intelligentes Stapeln und Einfaches Stapeln Die Schnellstapel-Funktion bietet die beiden folgenden Möglichkeiten. Werden die beiden Projektoren über ein RS-232C-Kabel angeschlossen und die erforderlichen Einstellungen vorgenommen, agieren beide Projektoren entsprech- end der Einstellungen automatisch synchron miteinander. -
Seite 7: Installation
2. Installation ( 3~5 ) vor der Instal- Lesen Sie den Abschnitt 1.1 Wichtige Sicherheitsanweisungen lation aus Sicherheitsgründen sorgfältig durch. Beachten Sie zusätzlich die folgen- den Hinweise, um die Geräte als Schnellstapel ordnungsgemäß benutzen zu können. ● Verwenden Sie Projektoren desselben Modells. ●... -
Seite 8: Installation Des Ersten Projektors (Gerät A)
Installation 2.2 Installation des ersten Projektors (Gerät A) Entfernen der Einsatzkappen Einsatzkappen Entfernen Sie beim Stapeln von zwei Projektoren die Einsatzkappen von Gerät A. VORSICHT ►Wir empfehlen zum Entfernen der Kappen eine Nadel oder einen ähnlichen Gegen- stand zu benutzen. Achten Sie beim Entfernen der Kappen mit den Fingernägeln bzw. -
Seite 9: Einrichten Von Gerät A
Installation Einrichten von Gerät A Schalten Sie Gerät A ein. Stellen Sie mithilfe des VERTICAL-Reglers die Obergrenze der Linsenposi- tion ein. HINWEIS • Wird nicht die oberste Position eingestellt, überlagert das Bild von Gerät B das Bild von Gerät A gegebenenfalls nicht optimal. •... -
Seite 10: Installation Des Ersten Projektors (Gerät A) - Einrichten Von Gerät A
Installation 2.2 Installation des ersten Projektors (Gerät A) - Einrichten von Gerät A (Fortsetzung) Nutzen Sie die Tasten ▲/▼, um STAPELM- ODUS zu markieren, und drücken Sie die Taste ►, um das Dialogfenster STAPELMO- DUS anzuzeigen. Markieren Sie SEKUNDÄR, indem Sie die Tasten ▲/▼ betätigen. Drücken Sie dann die Taste ►. -
Seite 11: Installation Des Zweiten Projektors (Gerät B)
Installation 2.3 Installation des zweiten Projektors (Gerät B) Stapeln der Projektoren Platzieren Sie Gerät B auf Gerät A, wenn Sie die beiden Projektoren stapeln. Achten Sie darauf, den Aufsatz am Boden von Gerät B in den entsprechen- den Einsatz auf Gerät A einzuführen. Haben Sie Gerät B auf Gerät A aufgesetzt, drücken Sie die Nivel- lierknöpfe an Gerät B, um die... -
Seite 12: Einrichten Von Gerät B
Installation Einrichten von Gerät B Schalten Sie Gerät B ein. • Achten Sie darauf, dass das Bild von Gerät B nach dem Einschalten im HINWEIS Vergleich zum Bild von Gerät A nicht übermäßig geneigt ist. Ist das Bild zu stark geneigt, drehen Sie die Nivellierfüße von Gerät B, um den Neigungswinkel so gut wie möglich anzupassen. -
Seite 13: Installation Des Zweiten Projektors (Gerät B) - Einrichten Von Gerät B
Installation 2.3 Installation des zweiten Projektors (Gerät B) - Einrichten von Gerät B (Fortsetzung) Nutzen Sie die Tasten ▲/▼, um STAPELMO- DUS zu markieren, und drücken Sie die Taste ►, um das Dialogfenster STAPELMODUS anzuzeigen. Markieren Sie PRIMÄR, indem Sie die Tasten ▲/▼ betätigen, und drücken Sie die Taste ◄, um zum vorherigen Menü... -
Seite 14: Bestätigen Der Primär- Und Sekundäreinstellungen
Installation 2.4 Bestätigen der Primär- und Sekundäreinstellungen Drücken Sie für Primär (Gerät B) die Taste MENU auf der Fernbedienung. HINWEIS • Beim Intelligenten Stapeln ist nur das Primärgerät in der Lage, Fernbedienungssignale zu empfangen. Das Sekundärgerät wird nicht auf die Fernbedienung reagieren. -
Seite 15: Feineinstellung Der Bildposition
Installation 2.5 Feineinstellung der Bildposition Nehmen Sie zur Überlagerung der Bilder von Primär (Gerät B) und Sekundär (Gerät A) die Feineinstellung von Bildgröße und Position des Primärgeräts (Gerät B) mithilfe von PERF. ANPASSG. vor. Bei Benutzung von Intelligentes Stapeln Drücken Sie die Taste MENU auf der Fernbedienung oder auf dem Bedienfeld des Primärgeräts (Gerät B), um das Dialogfenster MENÜ... -
Seite 16: Bei Benutzung Von Einfaches Stapeln
Installation Bei Benutzung von Einfaches Stapeln Drücken Sie die Taste MENU auf der Fernbedienung, um das Menü für Gerät A anzuzeigen. Nutzen Sie die Tasten ▲/▼/◄/►, um das Dialogfenster SCHABLONE zu öffnen und wählen Sie dann im Dialogfenster STAPEL. (Benutzerhandbuch →... -
Seite 17: Stapel Menüeinstellungen
3. STAPEL Menüeinstellungen Stellen Sie im Menü STAPEL den Modus Intelligentes Stapeln ein. HINWEIS • Wenn Sie Einfaches Stapeln ohne RS-232C-Verbindung nutzen, können Sie dieses Kapitel überspringen. • Wenn Sie die Einstellungen, die Sie während der zuvor in diesem Kapitel erläuterten Installation durchgeführt haben, nicht ändern müssen, gehen Sie zu Lampenbedienmodus. -
Seite 18: Auswahl Von Primär, Sekundär Oder Aus
STAPEL Menüeinstellungen 3.2 Auswahl von Primär, Sekundär oder Aus Um Intelligentes Stapeln zu aktivieren, wählen Sie entweder PRIMÄR oder SEKUNDÄR aus. Intelligentes Stapeln wird aktiviert, wenn einem Projektor im Dialogfenster STAPELMODUS die Eigenschaft Primär und dem anderen die Eigenschaft Sekundär zugewiesen wird. Um Intelligentes Stapeln zu deaktivieren, wählen Sie AUS. -
Seite 19: Auswahl Des Lampenbedienmodus
STAPEL Menüeinstellungen 3.3 Auswahl des Lampenbedienmodus Wählen Sie den Lampenbedienmodus DUAL oder WECHSELND. Markieren Sie LAMPENMODUS im Menü STA- PEL mithilfe der Tasten ▲/▼ und drücken Sie die Taste ►, um das Dialogfenster LAMPENMODUS anzuzeigen. Nutzen Sie im Dialogfenster die Tasten ▲/▼, um DUAL oder WECHSELND zu markieren. - Seite 20 STAPEL Menüeinstellungen 3.3 Auswahl des Lampenbedienmodus (Fortsetzung) HINWEIS • Bei der Auswahl von DUAL als LAMPENMODUS werden gegebenenfalls unterschiedliche Bilder vom Primär- und Sekundärgerät projiziert. Wir empfehlen, die Projektoren folgendermaßen einzurichten. - Stellen Sie am Primär- und Sekundärgerät das gleiche Bild für SCHABLONE und START ein.
-
Seite 21: Auswahl Des Lampenschaltmodus
STAPEL Menüeinstellungen 3.4 Auswahl des Lampenschaltmodus Die folgende Einstellung ist nur erforderlich, wenn im Dialogfenster LAMPENMO- DUS die Option WECHSELND ausgewählt wurde. ( 19 ) Wählen Sie bei Einstel- lung von WECHSELND den Lampenschaltmodus AUTO oder NORMAL. Markieren Sie WECHSELMODUS im Menü STA- PEL mithilfe der Tasten ▲/▼... -
Seite 22: Auswahl Der Eingangsquelle Für Sekundär
STAPEL Menüeinstellungen 3.5 Auswahl der Eingangsquelle für Sekundär Markieren Sie SEKUNDÄR-EINGANGSQUELLE im Menü STAPEL mithilfe der Tasten ▲/▼ und drücken Sie die Taste ►, um das Dialogfenster SEKUNDÄR-EINGANGSQUELLE anzuzeigen. Nutzen Sie im Dialogfenster die Tasten ▲/▼, um PRIMÄRGERÄT FOLGEN oder FEST (COMPUTER IN 1) zu markieren. PRIMÄRGERÄT FOLGEN: Stellt als Eingangsquelle am Sekundärgerät den gleichen Anschluss ein wie am Primärgerät. -
Seite 23: Verlassen Des Menüs Intelligentes Stapeln
STAPEL Menüeinstellungen 3.6 Verlassen des Menüs Intelligentes Stapeln Wir empfehlen, alle Einstellungen im Menü STAPEL zu prüfen, bevor Sie das Menü Intelligentes Stapeln verlassen. In Dialogfenstern, die Sie über das Menü STAPEL aufgerufen haben, können Sie die Taste ◄ drücken, um zum Menü STAPEL zurückzukehren. -
Seite 24: Wichtige Informationen Für Das Intelligente Stapeln
STAPEL Menüeinstellungen 3.7 Wichtige Informationen für das Intelligente Stapeln Dieser Abschnitt enthält wichtige Informationen zum Einrichten des Primär- und des Sekundärgeräts, jedoch keine Erläuterungen zur Bedienung des Menüs. Lesen Sie alle Informationen gründlich durch. ● Für die Funktion Intelligentes Stapeln muss einem Projektor die Eigenschaft Primär und dem anderen Projektor die Eigenschaft Sekundär zugewiesen werden. - Seite 25 STAPEL Menüeinstellungen 3.7 Wichtige Informationen für das Intelligente Stapeln (Fortsetzung) ● Die folgenden Funktionen sind deaktiviert. - Ausführen von AUTO KEYSTONE (Benutzerhandbuch → Menü SETUP) - STANDBY-MOD. (Benutzerhandbuch → Menü SETUP) - AUTOM.SUCHE (Benutzerhandbuch → Menü OPT.) - Ein-/Ausschalten von AUTO KEYSTONE (Benutzerhandbuch →...
- Seite 26 STAPEL Menüeinstellungen 3.7 Wichtige Informationen für das Intelligente Stapeln (Fortsetzung) Filterfehler: Die Anzeige am Filtertimer übersteigt die im Menü FILTERMELDUNG eingestellten Stunden. (Benutzerhandbuch → → SERVICE) Menü OPT. Kältefehler: Die Umgebungstemperatur ist zu niedrig. ● Wenn Sie einen Projektor ausschalten müssen, z. B. um einen Fehler zu beheben, sollten Sie beide Projektoren ausschalten, damit Intelligentes Stapeln beim erneuten Einschalten der Projektoren ordnungsgemäß...
-
Seite 27: Anschluss Der Kabel
4. Anschluss der Kabel Um zwei Bilder auf dem Bildschirm zu überlagern, müssen Primär- und Sekundärgerät über das gleiche Bild verfügen können. Es gibt zahlreiche Methoden, um Bilder an die Projektoren zu übertragen. In diesem Kapitel wird beschrieben, wie die Kabel verbunden werden können. Lesen Sie dieses Kapitel, um eine Methode zu wählen, die Ihren Bedürfnissen entspricht. -
Seite 28: Anschluss Von Signalkabeln
Anschluss der Kabel 4.2 Anschluss von Signalkabeln 22, 23 ) Es gibt zwei Methoden, um Bilder an das Sekundärgerät zu übertragen. ( - Übertragen eines Bilds über den Anschluss MONITOR OUT des Primärgeräts an das Sekundärgerät. - Individuelle Bildübertragung zu Sekundär und Primär. Bildübertragung von Primär zu Sekundär Verbinden Sie den Anschluss MONITOR OUT des Primärgeräts mit dem Anschluss... -
Seite 29: Einstellen Der Eingangsanschlüsse Über Das Menü
5. Einstellen der Eingangsanschlüsse über das Menü 5.1 Vorbereiten der Menübedienung Beim Einfachen Stapeln ohne RS-232C-Verbindung drücken Sie die Taste COMPUTER oder VIDEO auf der Fernbedienung oder die Taste INPUT am Bedienfeld, um den Anschluss auszuwählen, an den das Kabel angeschlossen ist. Die Einstellungen für den Anschluss MONITOR-AUSGANG finden Sie im Menü... -
Seite 30: Einschalten Des Primärgeräts
Einstellen der Eingangsanschlüsse über das Menü 5.3 Einschalten des Primärgeräts Nachdem Sie 5.2 Prüfen des Betriebsstatus des Primärgeräts ausgeführt haben, wird bestätigt, dass die beiden Projektoren in den Modus WECHSELND versetzt wurden und dass das Sekundärgerät derzeit in Betrieb ist. Da die Einstellungen für Intelligentes Stapeln nur verändert werden können, wenn das Primärgerät in Betrieb ist, erläutert dieser Abschnitt, wie vom Sekundär- auf das Primärgerät umgeschaltet wird. -
Seite 31: Einrichten Des Menüs
Einstellen der Eingangsanschlüsse über das Menü 5.4 Einrichten des Menüs Beachten Sie dabei die folgenden Hinweise, wenn Sie Intelligentes Stapeln mit einer RS-232C-Verbindung nutzen. Wenn Bildsignale über das Primärgerät an das Sekundärgerät übertragen werden, wird zwischen Computersignalen und Videosignalen, wie z. B. Komponenten- und Videosignalen, unterschieden. Bildübertragung von Primär zu Sekundär - Computersignal Wird das Menü... -
Seite 32: Bildübertragung Von Primär Zu Sekundär
Einstellen der Eingangsanschlüsse über das Menü Bildübertragung von Primär zu Sekundär - Videosignal (Komponenten- oder Videosignal) Wird das Menü STAPEL bereits auf dem Bildschirm angezeigt, gehen Sie bitte weit- er zu Schritt 3. Drücken Sie anderenfalls auf der Fernbedienung die Taste MENU. Wird das Dialogfenster MENÜ... -
Seite 33: Einrichten Des Menüs - Individuelle Bildübertragung Zu Sekundär Und Primär
Einstellen der Eingangsanschlüsse über das Menü 5.4 Einrichten des Menüs - Individuelle Bildübertragung zu Sekundär und Primär (Fortsetzung) Nutzen Sie die Tasten ▲/▼, um SEKUNDÄR-EINGANGSQUELLE zu mar- kieren, und drücken Sie die Taste ►, um das Dialogfenster SEKUNDÄR- EINGANGSQUELLE anzuzeigen. Nutzen Sie die Tasten ▲/▼, um die Option PRIMÄRGERÄT FOLGEN zu markieren, und drücken Sie die Taste ►, um die Einstellung ab-... -
Seite 34: Einschränkungen Der Zeitplan-Funktion
6. Einschränkungen der Zeitplan-Funktion Dieses Modell unterstützt die Funktion Zeitplan für Projektor Web-Kontrolle. (Netzwerkbetrieb → 3.1.7 Zeitplaneinstellungen) Wird Intelligentes Stapeln per RS-232C-Verbindung genutzt, bestehen einige Funktionsbeschränkungen. Beim Einfachen Stapeln ohne RS-232C-Verbindung bestehen keinerlei Funktionsbeschränkungen. Beachten Sie sowohl beim Intelligenten als auch beim Einfachen Stapeln vor Nutzung der Stapelfunktion die Einstellungen für Zeitplan. - Seite 35 Einschränkungen der Zeitplan-Funktion 6. Einschränkungen der Zeitplan-Funktion (Fortsetzung) selbst wenn die Projektoren im Modus Intelligentes Stapeln betrieben werden. Kann der Eingangsanschluss, der gemäß der Funktion Zeitplan geändert werden soll, für das Intelligente Stapeln verwendet werden, wird Zeitplan ausgeführt. Falls nicht, wird die Funktion nicht ausgeführt. X *2): Dieser Zeitplan kann zum Projektor Web-Kontrolle übertragen werden, wenn Sie die Projektoren im Modus Intelligentes Stapeln nutzen.
-
Seite 36: Fehlersuche
7. Fehlersuche Wird eine Meldung angezeigt, so führen Sie die in der folgenden Tabelle emp- fohlenen Prüfungen und Abhilfemaßnahmen durch. Nicht auf Gerätefehler hinweisende Anzeichen Siehe Anzeichen Fälle, bei denen kein Gerätedefekt vorliegt. Seite Primär- und Sekundärgerät sind von der Stromzufuhr getrennt. - Seite 37 Fehlersuche 7. Fehlersuche (Fortsetzung) Siehe Anzeichen Fälle, bei denen kein Gerätedefekt vorliegt. Seite Die Einstellungen an den Projektoren entsprechen nicht der Nutzung im Modus Intelligentes Stapeln. Das Menü Prüfen Sie am Primär- und am Sekundärgerät STAPEL die folgenden Einstellungen. 7 funktioniert nicht.
