Allgemeines
Lesen Sie die Anleitung vor der Inbetriebnahme des
Gerätes sorgfältig durch. Bei Nichtbeachtung erlischt
der Gewährleistungsanspruch. Für Schäden und Folge-
schäden, die daraus entstehen, übernimmt der
Hersteller keine Haftung.
Ölheizaggregate der Baureihe ID in fahrbarer Ausführung für
flüssige Brennstoffe für die Beheizung von Baustellen, Zelten, im
Gartenbau und in der Landwirtschaft Standardausführung mit
Axialventilator oder als ID-Heizer mit Radialventilator (R) mit er-
höhter Luftleistung und erhöhtem Förderdruck
Zur serienmäßigen Ausstattung gehört ein Schaltkasten ein-
schließlich
Sicherheitstemperaturbegrenzer,
grenzer sowie ein MIN-Thermostat
DE
Sicherheitseinrichtungen
A - 02
Der eingebaute Dreifachthermostat wirkt als drei unabhängige-
A - 03
Thermostate
A - 03
A - 03
A - 04
A - 04
A - 05
A - 06
A - 06
A - 07
A - 07
A - 08

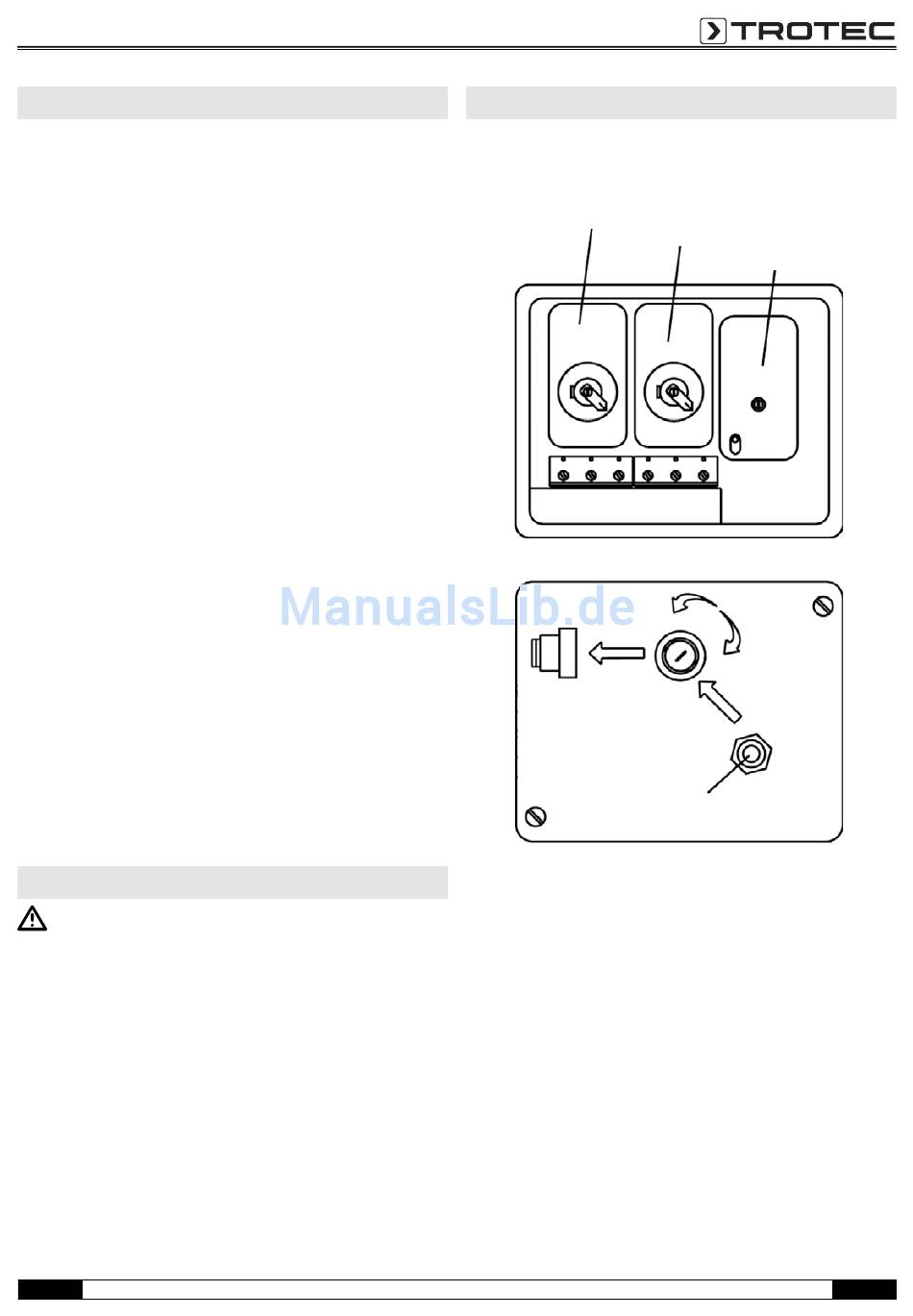

Dreifachthermostat Innenansicht
Dreifachthermostat Aussenansicht
Der MIN-Thermostat schaltet den Ventilator ein, sobald der
Brenner die Brennkammer auf den eingestellten Temperaturwert
(Grundeinstellung ca 40 °C) erwärmt hat
Nach Beendigung des Heizvorganges läuft der Ventilator so lange
nach, bis die eingestellte Temperatur wieder unterschritten wird
Diese Funktion ist auch dann gegeben, wenn der Wahlschalter für
den Ventilator in Schalterstellung 'O' gestellt wird Durch diese
Schaltung kann der Ventilator noch mehrmals anlaufen, um Rest-
wärme aus dem Wärmetauscher abzuführen
Der Temperaturbegrenzer (TB) schaltet den Brenner beim
Überschreiten der eingestellten Temperatur (Grundeinstel-
lung ca 80 °C) aus und beim Unterschreiten wieder ein
Temperaturbe-
Bedienungsanleitung - Ölheizaggregat ID 500 / 800
Mini-Thermostat
Temperaturbegrenzer
lose
Zum entriegeln die
Kappe abschrauben,
den Knopf drücken
und dann die Kappe
wieder aufschrauben
Sicherheitsthermostat
Handentriegelung
Sicherheitstemperatur-
begrenzer
fest
A - 2
