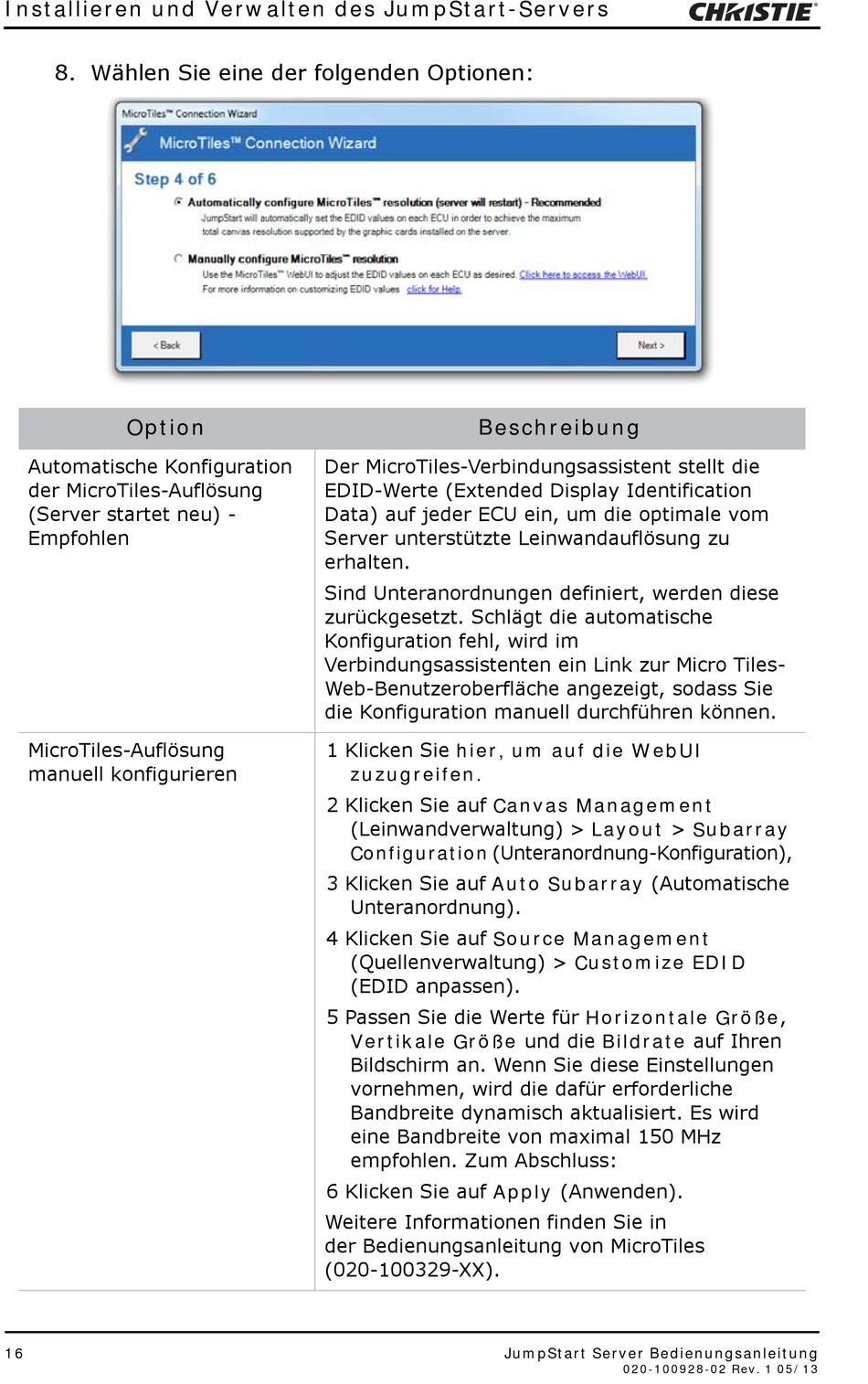

Installieren und Verwalten des JumpStart-Servers
8. Wählen Sie eine der folgenden Optionen:
Option
Automatische Konfiguration
der MicroTiles-Auflösung
(Server startet neu) -
Empfohlen
MicroTiles-Auflösung
manuell konfigurieren
16
Beschreibung
Der MicroTiles-Verbindungsassistent stellt die
EDID-Werte (Extended Display Identification
Data) auf jeder ECU ein, um die optimale vom
Server unterstützte Leinwandauflösung zu
erhalten.
Sind Unteranordnungen definiert, werden diese
zurückgesetzt. Schlägt die automatische
Konfiguration fehl, wird im
Verbindungsassistenten ein Link zur Micro Tiles-
Web-Benutzeroberfläche angezeigt, sodass Sie
die Konfiguration manuell durchführen können.
1 Klicken Sie hier, um auf die WebUI
zuzugreifen.
2 Klicken Sie auf Canvas Management
(Leinwandverwaltung) > Layout > Subarray
Configuration (Unteranordnung-Konfiguration),
3 Klicken Sie auf Auto Subarray (Automatische
Unteranordnung).
4 Klicken Sie auf Source Management
(Quellenverwaltung) > Customize EDID
(EDID anpassen).
5 Passen Sie die Werte für Horizontale Größe,
Vertikale Größe und die Bildrate auf Ihren
Bildschirm an. Wenn Sie diese Einstellungen
vornehmen, wird die dafür erforderliche
Bandbreite dynamisch aktualisiert. Es wird
eine Bandbreite von maximal 150 MHz
empfohlen. Zum Abschluss:
6 Klicken Sie auf Apply (Anwenden).
Weitere Informationen finden Sie in
der Bedienungsanleitung von MicroTiles
(020-100329-XX).
JumpStart Server Bedienungsanleitung
020-100928-02 Rev. 1 05/13
