Anschließen des JumpStart-Servers
an die Videowand
Der JumpStart-Server enthält ein AMD FirePro W600-Anzeigemodul und
6 Mini DisplayPort-an-DVI-Adapter. Mit dieser Konfiguration können Sie
bis zu 6 Anzeigegeräte an den JumpStart-Server anschließen.
Die Verwendung von DVI-D-Verbindungen erfordert EDID (Extended
Display Identification Data), welche beim Einschalten erkannt werden.
1. Schalten Sie die ECUs und die Videowand ein.

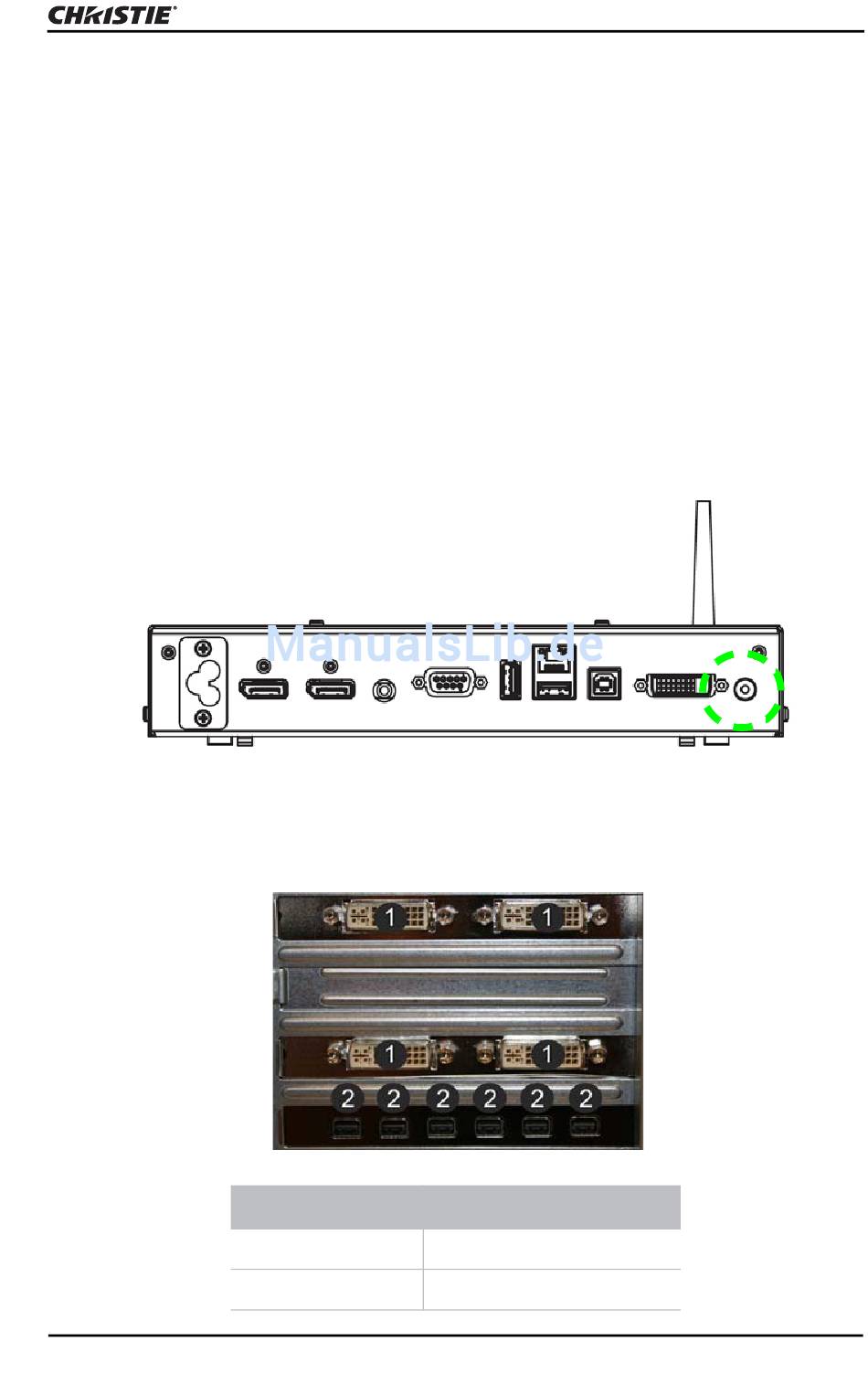

2. Bestimmen Sie die Master-ECU. Eine blinkende grüne LED-Anzeige
auf der rechten Seite der Rückwand weist die Master-ECU aus.
3. Schließen Sie die dünneren Enden der Mini DisplayPort-an-DVI-
Adapter an die Anschlüsse auf der Rückseite des Servers an.
Achten Sie darauf, dass die Adapter nicht falsch herum
angeschlossen werden.
JumpStart Server Bedienungsanleitung
020-100928-02 Rev. 1 05/13
Installieren und Verwalten des JumpStart-Servers
Port
Beschreibung
DVI
Mini DisplayPort
11
