4. BEDIENUNGSANWEISUNGEN

4.1. BESCHREIBUNG DES GERÄTS
Taste ON/OFF Ein- und Ausschalten des
Geräts
Taste MODE/PEAK zur Auswahl der Be-
MODE
triebsart und zur Auswahl der Spitzen-
PEAK
wertmessung
Taste FUNC/HOLD zur Auswahl der Be-
FUNC
HOLD
triebsart und zum Festhalten eines Wertes
Tabelle 2: Beschreibung der Funktionstasten des Instruments

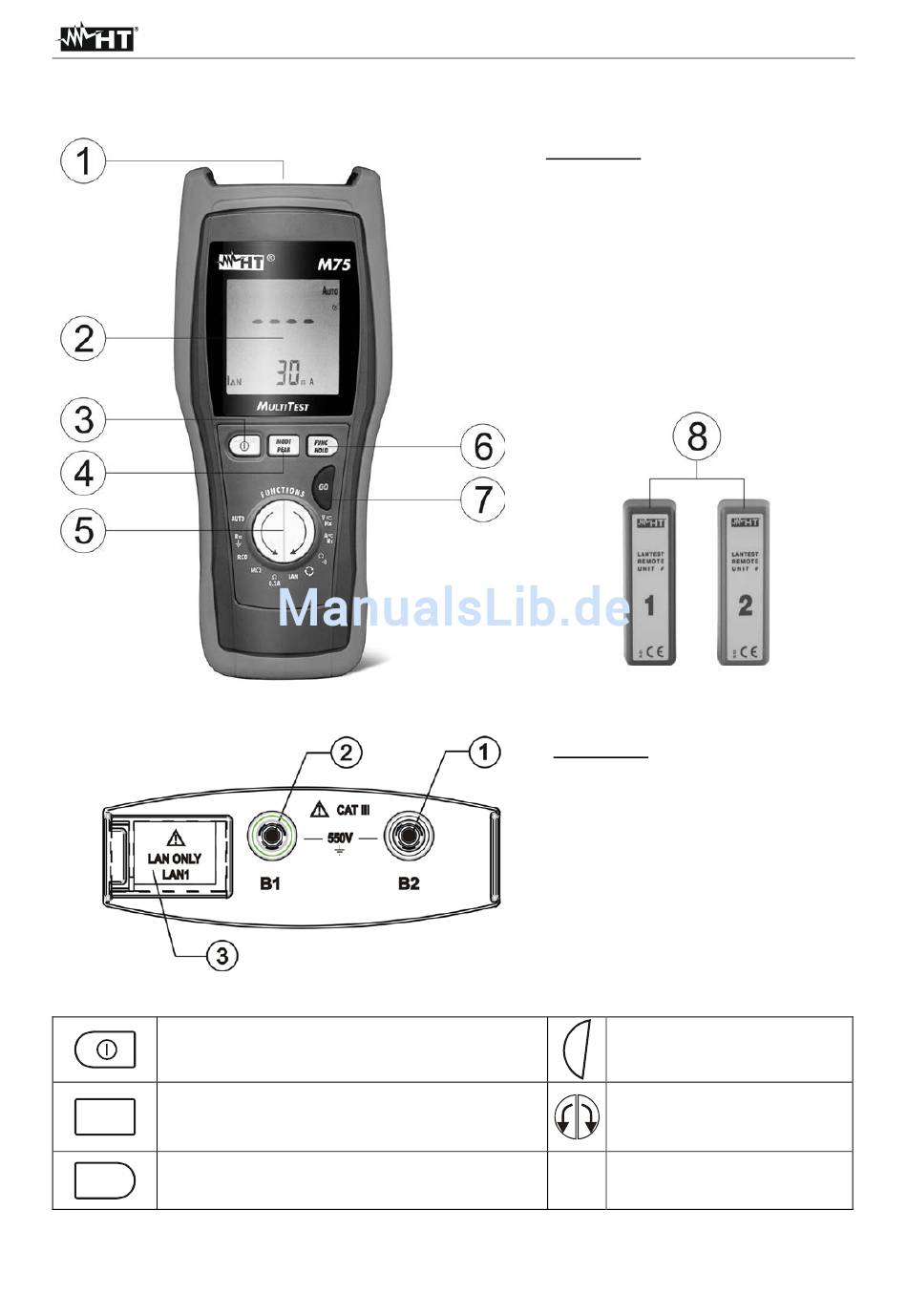

Abb. 1: Beschreibung des Gerätes
Abb. 2: Beschreibung der Instrumenten-Eingänge
LEGENDE:
1. Eingänge
2. Display
3. ON/OFF-Taste
4. MODE/PEAK-Taste
5. Pfeiltasten
6. FUNC/HOLD-Taste
7. GO-Taste
8. Marker für LAN Test (nur
M75E)
LEGENDE:
1. Eingang B2
2. Eingangs B1
3. Schieber zum Einsetzen der
Stecker RJ45 für den LAN
Test (nur M75E)
GO
DE - 8
MULTITEST M7xE
Taste GO Zum Starten ei-
ner Messung
Pfeiltasten zur Auswahl
der Messfunktionen
