6.
Bilder Flugaufzeichnung

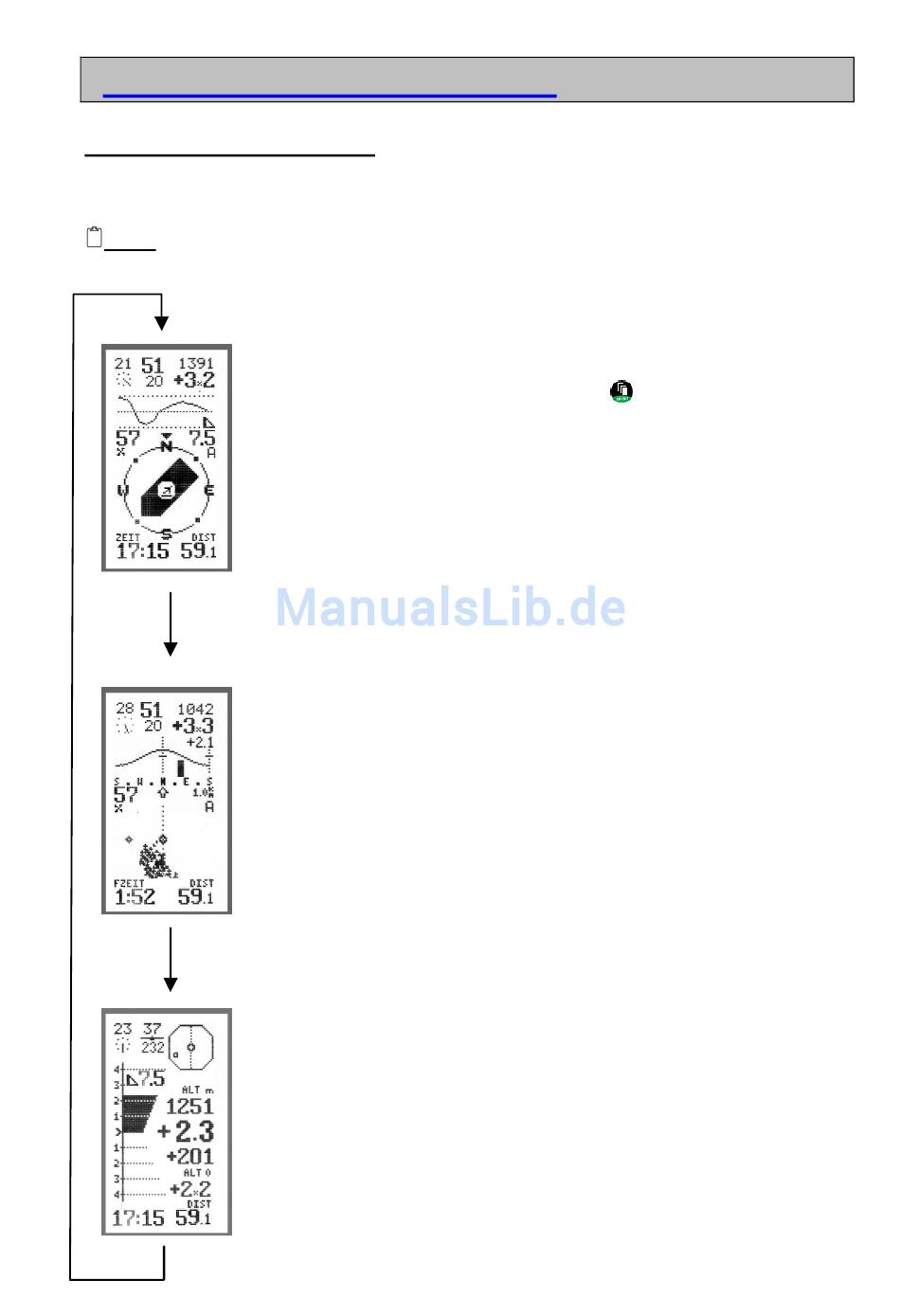

6.1 Übersicht Flug-Bilder:
Der Flug-Modus besteht aus 3 Bildern.
INFO: Die nachfolgenden Bilder sind geflogene Flugbilder und entsprechen nicht der
Anzeige beim Start der Flugaufzeichnung.
BaroKompass Anzeige
(Details 8.4)
Thermik Anzeige
(Details 8.6)
VARIO Anzeige
(Details 8.7)
Hauptinformation im Vario Bild.
Große Gleitzahlanzeige
Analog Vario, Digital Vario, Durchschnitts Vario
Höhenanzeige, Alt0
XC-TrainerEasy Handbuch 2009_V8
Beim Start des Fluges erscheint als erstes das BaroKompass
Anzeige. Durch drücken der Taste Ta3
Tastendruck erscheint das Thermik Bild und mit weiter Tastendruck
das Vario Bild.
Im Manuel Betrieb werden die Bilder immer im Kreis geschaltet.
Im Automatik Betrieb (kleines A in der rechten Bildmitte) schaltet
das Gerät Automatisch zwischen BaroKompass und Thermik um.
Bei Steigen schaltet das System auf Thermik Bild und bei abgleiten
wieder zurück auf BaroKompass Bild. Wenn auf Vario Bild
geschaltet wird die Automatikumschaltung gestoppt.
(Bild 2)
In dieser Darstellung werden die Aufwinde als Punktwolke dargestellt.
Somit erschein nach längeren Kreisen die Thermik Wolke.
Diese Wolke ist Wind Versatz kompensiert.
Des Weiteren erscheint nach einmaligen Kreisen die
Windverteilungskurve am Bildschirm.
(Bild 3)
Seite 16
(Bild 1)
mit einem kurzen
