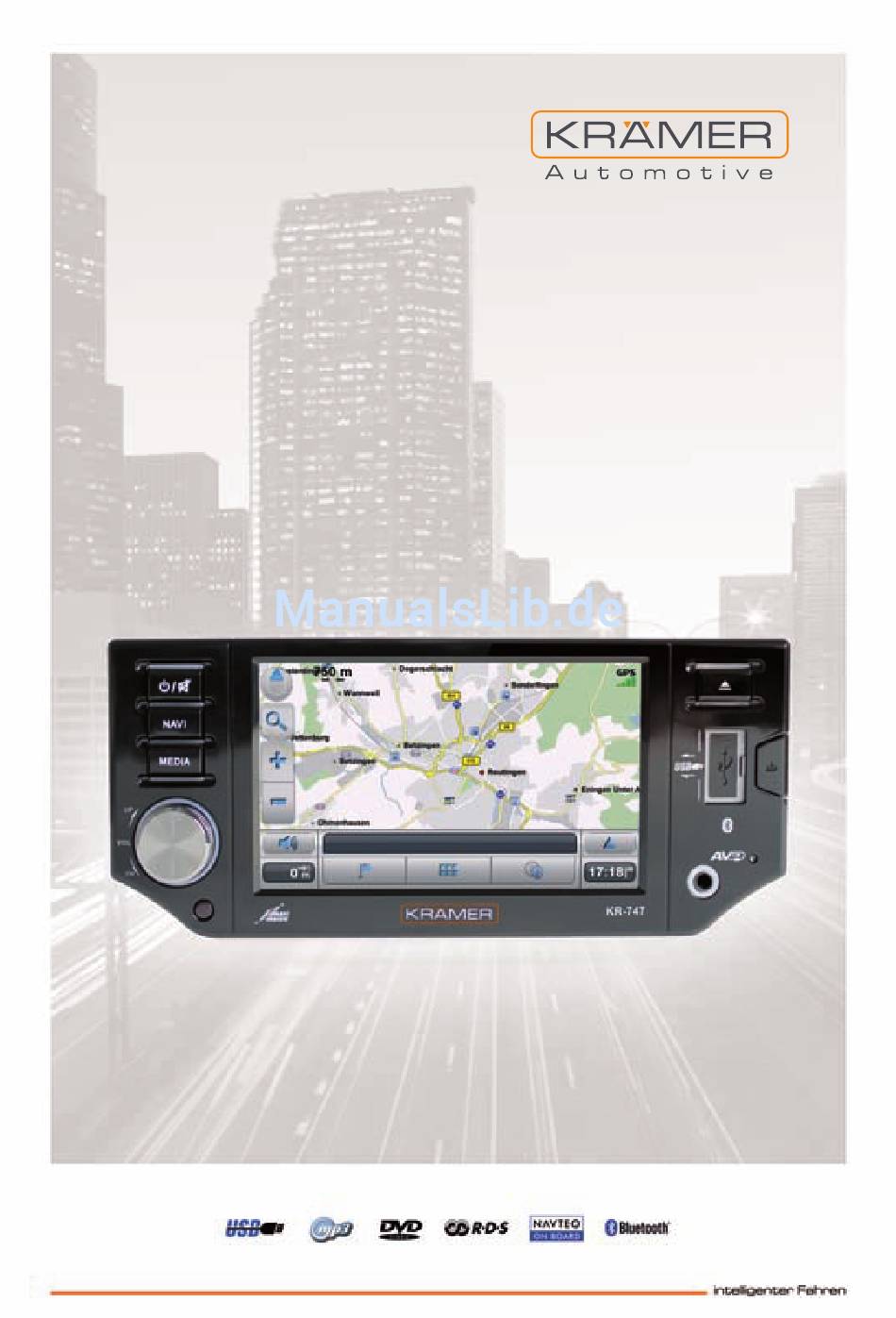

- Seite 1 KR-747 1 - D I N R a d i o - N a v i g a t i o n s s y s t e m GERÄTEHANDBUCH...
-
Seite 2: Zulassung/Impressum/Support
Zulassung/Impressum/Support Warnung! Hersteller Zum Vermeiden unnötiger Probleme benutzen Krämer Automotive Software GmbH Sie das Gerät entsprechend so, wie im Hand- Am Heilbrunnen 47 buch beschrieben. D-72766 Reutlingen Telefon: +49 (0) 7121/5151-0 Zulassung www.kraemer-automotive.com Dieses Gerät darf gemäß gültiger EG-Richtli- support@kraemer-automotive.com nien von jedermann betrieben werden. Dieses Gerät entspricht den zur Zeit geltenden eu- Support ropäischen bzw. -
Seite 3: Inhaltsverzeichnis
Inhalt Inhaltsverzeichnis Zulassung/Impressum/Support ......................2 Inhalt ..............................3 Vor dem Start ............................ 4 Funktionen............................5 Bedienelemente ..........................6 Fernbedienung ..........................7 Grundlegende Bedienung ......................9-11 Radio-Modus ........................... 13 RDS (Radio Data System)......................14 CD-/DVD-Modus ........................15-17 Bluetooth-Modus ........................17-19 Weitere Modi ..........................20 DVD-Einstellungen ........................21-23 Geräteanschlüsse ........................24-25 Elektrische Anschlüsse ......................26-27... -
Seite 4: Vor Dem Start
Vor dem Start Vielen Dank, dass Sie sich für dieses Zur Vermeidung von Kurzschlüssen und Produkt entschieden haben. Bitte lesen Sie Bränden setzen Sie das Gerät niemals sich das Benutzerhandbuch zur optimalen Feuchtigkeit oder Wasser aus. Bedienung dieses Gerätes genau durch. Bewahren Sie das Handbuch nach dem Durchlesen an einem sicheren Ort auf. -
Seite 5: Wma- And Mp3-Kompatibilität
Funktionen DVD-R/RW-Kompatibilität Bedienung des Steuerkreuzes Es ist möglich DVD-R/-RW abzuspielen. 1) Cursor bewegen Video-CDs mit Videomenü Es ist möglich Video-CDs mit Videomenü abzupielen. WMA- and MP3-Kompatibilität Es ist möglich CDs mit WMA- und MP3- 2) Bestätigen Dateien abzuspielen. Öffnen des Hauptmenüs Berühren Sie die obere linke Ecke des TFT. -
Seite 6: Bedienelemente
Bedienelemente Betätigen Sie um das Gerät ein-/auszuschalten. NAVI MEDIA 1. • Power on/off (2 Sek. halten) • Frontblende öffnen/schließen • Stummschaltung (kurz drücken) • Einstellen des Neigungswinkels 2. Navigation 7. USB-Anschluss 3. • Radio-Modus 8. Entfernen der Frontblende • CD/DVD-Modus 9. Reset-Knopf (bei eingelegter CD/DVD) 10. AV-in Anschluss • SD-Karten-Modus 11. CD-/DVD-Einschub (bei eingelegter SD-/MMC-Karte) 12. SD-/MMC-Kartenslot • USB-Modus (bei angeschlossenem USB Stick) -
Seite 7: Fernbedienung
Fernbedienung Fernbedienung Betätigen Sie um das Gerät ein-/auszuschalten. 1. • Radio-Modus • CD-/DVD-Modus • SD-Karten-Modus • USB-Modus • AV1-Modus • Navigations-Modus • Bluetooth-Modus • AV2-Modus 2. Disc-Auswurf 3. • DVD-Menü (DVD-Modus) • V ideomenü-Steuerung 4. Titel (DVD-Modus) 5. Suche 6. • Radiofrequenzband • V ideoformat PAL/NTSC/AUTO 7. Soundeinstellungen 8. Systemeinstellung (DVD-Modus) 9. Frontblende schließen 10. F rontblende öffnen 11. • Zoomfunktion (DVD-/VCD-Modus) • Wählen/Anruf annehmen 12. Bestätigen/OK... -
Seite 8: Batterie Der Fernbedienung Austauschen
Fernbedienung Batterie der Fernbedienung austauschen Bei nachlassender Funktion der Fernbedienung tauschen Sie bitte die Knopfbatterie aus. Versi- chern Sie sich, dass die Batterie mit der richtigen Polung eingesetzt wird. 1. Öffnen Sie das Batteriefach auf der Rückseite der Fernbedienung. 2. Enfernen Sie die leere Knopfbatterie und setzen Sie die neue mit der Positivpolung (+) nach oben ein. -
Seite 9: Grundlegende Bedienung
Grundlegende Bedienung Gerät ein- und ausschalten Hinweis: 1. Drücken Sie zum Einschalten des Ge- • Geräte die noch nicht zur Funktion bereit rätes. Das Gerät startet mit dem Status, sind können nicht ausgewählt werden. bei dem es zuvor ausgeschaltet wurde. •... -
Seite 10: Laden Von Sd-/Mmc-Karten
Grundlegende Bedienung 1. Laden von SD-/MMC-Karten Drücken Sie den Knopf (Grafik einfügen) zum öffnen der Frontblende. Führen Sie die Speicher- karte in den entsprechenden Kartenslot ein. Das Gerät liest die Daten anschließend automatisch ein. Das Gerät spielt Musikdateien automatisch ab und das Display zeigt CARD an. 2. -
Seite 11: Bluetooth-Menü
Grundlegende Bedienung Radio-Menü 1. Drehen Sie den Hauptregler links zum Einstellen der Lautstärke. AF: ON (AN)/OFF (AUS) Wählen Sie AF (Alternative Frequency/Alter- 2. Drücken Sie kurz den Knopf SEL auf der nativfrequenz) an oder aus. Fernbedienung um zu den Audio- und TA: ON (AN)/OFF (AUS) Videoeinstellungen zu gelangen. - Seite 12 Grundlegende Bedienung AUTO ANSWER: ON (AN)/OFF (AUS) Videofunktion beim Fahren. ON: Automatische Anrufannahme ist aktivert. OFF: Anruf muss manuell angenommen VOL LAST/VOL ADJUST werden. VOL LAST: Das Gerät speichert die Laut- stärke vor dem letzten Ausschalten. Setup-Menü VOL ADJUST: Die Lautstärke beim Einschal- EQ: OFF/FLAT/POP/ROCK/CLASSIC ten kann festgelegt werden.
-
Seite 13: Sendersuche
Radio-Modus Wechseln Sie mit der MEDIA-Taste auf der Frontblende in den Radio-Modus. 1. Modus-Anzeige 2. Radiofrequenz 3. Uhrzeit 4. Frequenzband 5. RDS-Informationen 6. AF- & REG-Anzeige 7. Aktueller Programmspeicherplatz 8. Frequenzeinheit 9. Automatische Rückwärtssuche 10./11. Auswahl des Programmspeicherplatzes 12. Automatische Vorwärtssuche Auswahl des Frequenzbandes Speichern eines Senders Drücken Sie BAND ein- oder mehrmals um zu... -
Seite 14: Rds (Radio Data System)
RDS (Radio Data System) TA-Modus Die. Verfügbarkeit. von. RDS. variiert. je. nach. Drücken. Sie. den. Knopf. SEL. mehr. als. 2. Se- Land..Bitte.haben.Sie.Verständnis,.dass.RDS. nicht.in.jeder.Region.verfügbar.ist. kunden.um.in.das.Einstellungsmenü.zu.gelan- gen.(SETTING.mode,.TUNER.menu,.TA:.ON/ OFF)..Wenn.der.TA-Modus.aktiv.ist,.blinkt.die. RDS-Basics TA-Anzeige..Wird.eine.Vekehrsmeldung.emp- AF.(Alternative.Frequency/Alternativfrequenz):. fangen,. wird. die. TA-Anzeige. dies. signalisie- Ist.der.Radioempfang.zu.schlecht,.erlaubt.die. ren..Das.Gerät.springt.dann.kurzfristig.in.den. aktivierte. AF-Funktion. den. automatischen. Radio-Modus. -
Seite 15: Auswerfen Einer Cd/Dvd
CD-/DVD-Modus Einlegen einer CD/DVD Drücken Sie zum Öffnen der Frontblende. 5. Für DVDs wird das DVD-Icon angezeigt und Schieben Sie die CD/DVD in den Schacht der Titel erscheint auf dem Display. Drü- cken Sie ENTER oder und das Gerät wechselt automatisch zum zum Abspielen. - Seite 16 CD-/DVD-Modus Pause Wiederholen/Repeat • Drücken Sie zum Pausieren. Drücken Sie während des Abspielens RPT. • Die Stummschaltung wird aktiviert. • Das RPT-Icon erscheint auf dem Display. • Es wird "PAUSE " angezeigt. • Für VCD/CD erscheint die Anzeige: • Drücken Sie wieder um fortzufahren.
-
Seite 17: Bluetooth-Modus
Bluetooth-Modus CD-/DVD-Modus Programmliste Hinweis: • Drücken Sie PROG für die Programmliste Für Ihre eigene Sicherheit beachten Sie bitte Nutzen Sie oder und die Ziffern- die aktuelle Rechtslage und telefonieren Sie eingabe. Für DVDs und Daten-CDs wählen nicht während der Fahrt. Bluetooth ist ein ‚... -
Seite 18: Eingehender Anruf
Bluetooth-Modus Eingehender Anruf Geht ein Anruf während des Betriebes des Ra- diogerätes ein, erscheint der Hinweis "PHONE NUMBER ANSWER?" auf dem Display. Drücken oder auf der Fernbedienung um den eingehenden Anruf anzunehmen. Drücken oder auf der Fernbedienung um den eingehenden Anruf abzuweisen. LOG/Anrufliste Schalten Sie die BT-Funktion Ihres Mobil- telefones aktiv, halten dieses im Umkreis von 3... -
Seite 19: Generelle Bedienung Des Bt-Menü
Bluetooth-Modus Generelle Bedienung des BT-Menü 1. Pair ON(AN)/OFF(AUS) Schalten.Sie.die.Pairingfunktion.auf.ON.(AN). 2. Connect ON/OFF/Verbindung AN/AUS Connect ON/Pairing OK: Bei einem Abstand von mehr als 10 Metern wird die Verbindung jedoch abgebrochen. Die Bluetooth-Funktion wird automatisch eine Verbindung herstellen, sobald der Ab- stand weniger als 10 Meter beträgt. Zum Be- enden der Verbindung drücken Sie lange auf und die Verbindung wird beendet. -
Seite 20: Anbringen Der Gps-Antenne
Weitere Modi AV-in-Modus Hinweis: Das Radiogerät erlaubt den Anschluss weiterer Sie können den Radio-, DVD-/CD- und Naviga- externer Geräte mit Audio- und Videoausgängen. tionsmodus gleichzeitig nutzen. Zur alleinigen Für genauere Details beachten Sie bitte das Nutzung des Navigationsmodus oder zum Anschlussdiagramm auf den Folgeseiten. -
Seite 21: Dvd-Einstellungen
DVD-Einstellungen Password/Passwort: Drücken Sie SETUP zum Anzeigen des Menü Einstellungen auf dem Display. 1. Drücken Sie "0000" auf der Fernbedienung Nutzen Sie zum Einstellen der Optionen und anschließend ENTER zur Bestätigung. System, Language, Audio und Video. System/Systemeinstellungen 2. Geben Sie das gewünschte 4-ziffrige Passwort an, und drücken Sie anschließend ENTER zur Bestätigung 3. - Seite 22 DVD-Einstellungen Language/Sprache Menu language/Sprache Menü English/Englisch German/Deutsch Spanish/Spanisch French/Französisch Russian/Russisch Wählen Sie hier die gewünschte Sprache für das Menü aus. Audio OSD language/OSD-Sprache English/Englisch German/Deutsch Spanish/Spanisch French/Französisch Russian/Russisch Wählen Sie hier die gewünschte Sprache für das OSD aus. Audio language/Audiosprache Audio out/Audioformat English/Englisch SPDIF/OFF...
- Seite 23 DVD-Einstellungen Video Brightness/Helligkeit Stellen Sie den Helligkeitswert mit ein. Contrast/Kontrast Stellen Sie den Kontrastwert mit ein. Hue/Farbgebung Stellen Sie den Farbton mit ein. Saturation/Sättigung Stellen Sie die Farbsättigung mit ein. Sharpness/Schärfe Regulieren Sie die Schärfe mit...
-
Seite 24: Geräteanschlüsse
Geräteanschlüsse Hinweise für den Anschluss • Dieses Gerät wurde für den Einsatz in Fahr- • Bitte versichern Sie sich, dass alle Kabelver- zeugen mit einer 12-Volt-Batterie konzipiert. bindungen zu den Lautsprechern ordnungs- Bevor Sie das Radiogerät in einen Privat- gemäß isoliert sind um Kurzschlüsse zu ver- PKW, einen Bus oder LKW einbauen, versi- meiden. - Seite 25 Geräteanschlüsse Handbremssystem: Kabelverbindungen Rückwärtsgang: Kabelverbindungen...
-
Seite 26: Elektrische Verbindungen
Elektrische Verbindungen Schaltschema/Verkabelung... -
Seite 27: Der Iso-Stecker
Elektrische Verbindungen Der ISO-Stecker 1. Sollte Ihr Fahrzeug mit einem ISO-Stecker ausgestattet sein, so verbinden Sie diesen wie abgebildet. 2. Für die Verbindung ohne einen ISO-Stecker prüfen Sie bitte die Verkabelung in Ihrem Fahrzeug äu- ßerst sorgfältig und schließen Sie die Kabel entsprechend der Zuordnung in der unten aufgeführten Tabelle an. -
Seite 28: Vorbereitung
Einbauanleitung Vorbereitung 1. Trennen der Batterie 4. Bringen Sie das Radiogerät vor dem Schacht in Stellung, ziehen Sie die An- Bevor Sie beginnen, trennen Sie unbedingt schlussstränge durch den Einbaurahmen die Batterie vollständig vom Bordnetz ab. und Verbinden das Gerät anschließend mit den Kabeln. Folgen Sie dabei aufmerksam und sorgfältig dem Anschlussdiagramm WICHTIG: und versichern Sie sich, dass alle Kabel ordnungsgemäß... -
Seite 29: Wiederanschließen Der Batterie
Einbauanleitung Zubehörliste 5. Achten Sie darauf, dass der Abstandshalter • Radio-Navigationssystem KR-747 auf der Rückseite des Radiogerätes aufge- • Fernbedienung inkl. Batterie schraubt wird. • GPS- Antenne 6. Schieben Sie das Radiogerät in den Ein- • Einbaurahmen bauschacht bis es im Einbaurahmen ein- rastet. -
Seite 30: Entfernen Der Frontblende
Diebstahlsicherung Dieses Radiogerät ist mit einer abnehmbaren Frontblende ausgestattet. Die Frontblende kann zur Diebstahlsicherung vom Gerät entfernt und mitgenommen werden. Pull Entfernen der Frontblende 1. Drücken Sie um das Radiogerät auszu- schalten. 2. Drücken Sie um die Frontblende herun- Insert ter zu klappen. -
Seite 31: Allgemein
Spezifikationen Allgemein Stromversorgung 12V DC(11V-16V),Prüfspannung 14.4V Nennleistung 41W x 4 Kanäle Ausgangsleistung 25W x 4 Kanäle (4Ω 10% T.H.D.) Impedanz 4-8Ω Vorverstärkerausgang 2.0V (CD play mode: 1KHz, 0dB, 10KΩ Belastbarkeit) Sicherung Abmessung (BxHxL) 172x72x18mm Gewicht 1.92 kg 4.3 Zoll TFT LCD Auflösung 480 x 272 Bildschirmgröße... - Seite 32 Krämer Automotive Software GmbH Am Heilbrunnen 47 D-72766 Reutlingen Telefon: +49 (0) 7121/5151-0 www.kraemer-automotive.com support@kraemer-automotive.com Stand 06/2009 © Copyright 2009 Krämer Automotive Software GmbH...
