CK500

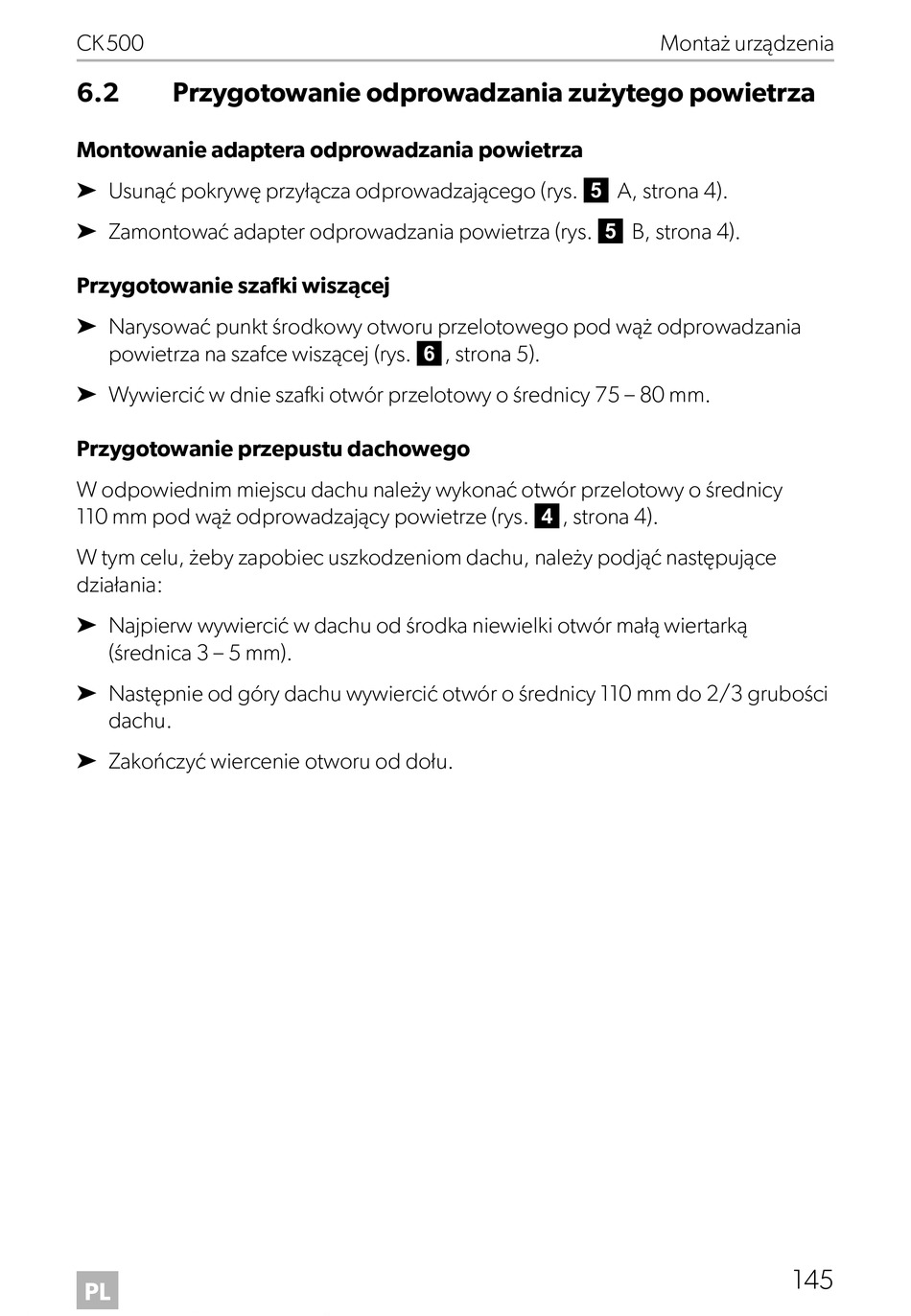

6.2 Przygotowanie odprowadzania zużytego powietrza
Montowanie adaptera odprowadzania powietrza
➤ Usunąć pokrywę przyłącza odprowadzającego (rys. 5 A, strona 4).
➤ Zamontować adapter odprowadzania powietrza (rys. 5 B, strona 4).
Przygotowanie szafki wiszącej
➤ Narysować punkt środkowy otworu przelotowego pod wąż odprowadzania
powietrza na szafce wiszącej (rys. 6, strona 5).
➤ Wywiercić w dnie szafki otwór przelotowy o średnicy 75 – 80 mm.
Przygotowanie przepustu dachowego
W odpowiednim miejscu dachu należy wykonać otwór przelotowy o średnicy
110 mm pod wąż odprowadzający powietrze (rys. 4, strona 4).
W tym celu, żeby zapobiec uszkodzeniom dachu, należy podjąć następujące
działania:
➤ Najpierw wywiercić w dachu od środka niewielki otwór małą wiertarką
(średnica 3 – 5 mm).
➤ Następnie od góry dachu wywiercić otwór o średnicy 110 mm do 2/3 grubości
dachu.
➤ Zakończyć wiercenie otworu od dołu.
PL
Montaż urządzenia
145
