Inhaltszusammenfassung für LG LTE TurboBox

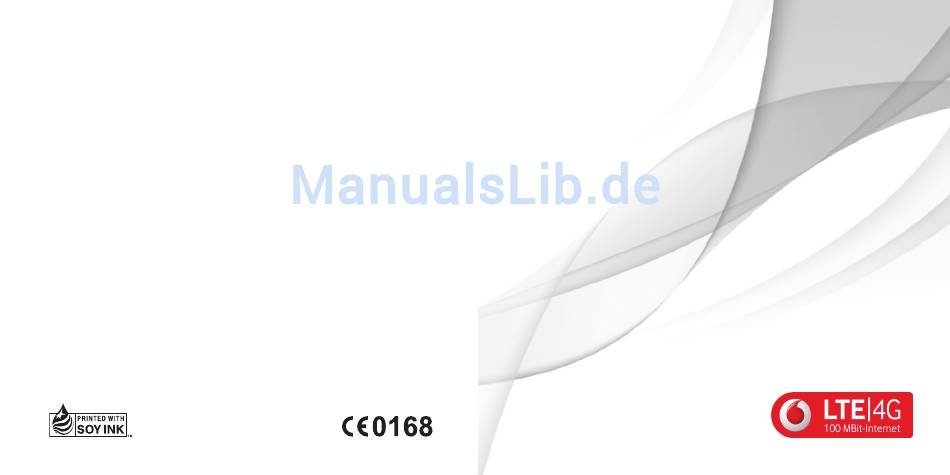

- Seite 1 D E U T S C H Installationsanleitung LTE TurboBox P/NO : MFL (1.0)
- Seite 2 Installationsanleitung LTE TurboBox...
-
Seite 3: Inhaltsverzeichnis
Aufbau ..................3 Verpackungsinhalt ...............4 Einleitung ..................5 Installation ..................6 Installation mit Standfuß ................... 7 Wandmontage ...................... 7 Verbinden der EasyBox und der LTE TurboBox über das mitgelieferte RJ-45-Kabel ................8 Stromversorgung ....................9 Einsetzen der SIM-Karte ................. 10 LED-Funktion ......................11 Fehlerbehebung ................. 13 Fehlerbehebung –... -
Seite 4: Aufbau
Aufbau Antennenanbringung Antennenanbringung Ethernet- Ein-/Ausschalttaste Anschluss zur EasyBox Reset-Taste USB-Anschluss Netzteilanschluss SIM-Karten- Steckplatz... -
Seite 5: Verpackungsinhalt
Verpackungsinhalt Antennen Standfuß für Halter für LTE TurboBox Wandmontage 12-V/1,5-A- Ethernet-Kabel (Verbindung zwischen EasyBox Stromversorgung und LTE TurboBox) LTE TurboBox... -
Seite 6: Einleitung
Einleitung • Vielen Dank für Ihren Erwerb der LTE TurboBox, der schnellen und innovativen Lösung für LTE (Long Term Evolution)-Kommunikation. • Das Gerät muss für Daten- und Sprachdienste mit der EasyBox verbunden werden. Informationen zum ordnungsgemäßen Gebrauch finden Sie im EasyBox-Benutzerhandbuch. -
Seite 7: Installation
Installation Bevor Sie die LTE TurboBox an die EasyBox anschließen, führen Sie die folgenden Schritte aus. • Halten Sie Ihre Vodafone LTE-ready SIM-Karte bereit. • Entscheiden Sie, wo Sie das Gerät aufstellen möchten (Zimmer, Wandmontage, Standfuß etc.). • Überprüfen Sie den Verpackungsinhalt. -
Seite 8: Installation Mit Standfuß
LTE TurboBox mit dem mitgelieferten Standfuß vertikal aufstellen. • Stellen Sie den Standfuß an einem sicheren Platz auf, und setzen Sie die LTE TurboBox mittig auf den Standfuß. Wandmontage • Alternativ zur Installa tion mit dem Standfuß können Sie die LTE TurboBox mithilfe der Halter an der Wand montieren. -
Seite 9: Verbinden Der Easybox Und Der Lte Turbobox Über Das Mitgelieferte Rj-45-Kabel
Stecken Sie das eine Ende des RJ-45-Kabels in einen der LAN- Anschlüsse der EasyBox. Das Kabel rastet hörbar ein. • Stecken Sie das andere Ende des RJ-45-Kabels in den Netzwerkanschluss der LTE TurboBox. Das Kabel rastet hörbar ein. EasyBox TurboBox LAN-... -
Seite 10: Stromversorgung
Installation Stromversorgung Verbinden Sie die Stromversorgung mit dem Netzanschluss der LTE TurboBox und einer 230 V-Steckdose. Warnung Verwenden Sie nur das mitgelieferte Original-Netzkabel der LTE TurboBox, um Schäden am Gerät zu vermeiden. -
Seite 11: Einsetzen Der Sim-Karte
Hörer ab und folgen Sie den Sprachansagen. Geben Sie den PIN Ihrer SIM-Karte ein, wenn Sie dazu aufgefordert werden, und legen Sie danach wieder auf. Ihre LTE TurboBox ist nun startklar zum Surfen und telefonieren über das turboschnelle LTE-Netz. LTE TurboBox... -
Seite 12: Led-Funktion
Installation LED-Funktion LEDs auf der Vorderseite LED-Szenario – Stromversorgung Status Beschreibung Startet oder neue Firmware wird heruntergeladen. Schalten Sie das Blinkt weiß Gerät während dieses Vorgangs nicht aus und starten Sie es nicht neu. Leuchtet Normaler Betrieb. weiß Ausschalten... - Seite 13 Hinweis Die besten Empfangsbedingungen erreicht man in der Regel, wenn man das Gerät wie folgt aufstellt: A. Mit freier Sicht zu einem Fenster B. Etwa auf Höhe dieses Fensters C. In der Nähe dieses Fensters LTE TurboBox...
-
Seite 14: Fehlerbehebung
Firmwareaktualisierung. Wenn die Firmware aktualisiert wird, blinkt die Stromversorgungs-LED langsam. Dieser Vorgang dauert ca. 8 Minuten. Die SIM-Karte wurde während des Betriebs Setzen Sie die SIM-Karte wieder ein, und starten Sie die aus der LTE TurboBox LTE TurboBox erneut. entfernt. -
Seite 15: Led-Anzeige
Probleme feststellen, starten Sie LTE TurboBox und Ethernet-Kabel wurde EasyBox erneut. entfernt. Der Benutzer kann Starten Sie LTE TurboBox und EasyBox erneut. Ist der Daten-/Sprachservices normale Service nach dem Neustart nicht verfügbar, nicht nutzen. wenden Sie sich an Ihren technischen Support. - Seite 16 Wenn die LED weiterhin blinkt, schalten Sie das Gerät aus und wieder ein. Überprüfen Sie, ob die Antenne ordnungsgemäß angeschlossen ist. Starten Sie die LTE TurboBox und Signal-LED leuchtet die EasyBox neu. Wenn die Signal-LED nach dem NICHT Neustart weiterhin nicht leuchtet, wenden Sie sich an den technischen Support.
-
Seite 17: Informationen Zu Sicherheit Und Gesundheit
Gesundheitszustand. In diesen Richtlinien wird eine Maßeinheit verwendet, die als maximal zulässige Exposition bezeichnet wird. Dieser Wert liegt für stationäre Modems bei 4,185 W/m2. Der im Rahmen von Tests ermittelte höchste Wert dieses Geräts lag innerhalb dieses Grenzwerts. LTE TurboBox... -
Seite 18: Begrenzung Der Belastung Durch Hochfrequenzfelder
Weitere Informationen zu diesem Thema finden Sie auf der Homepage der WHO unter http://www.who.int/peh-emf WHO Datenblatt 193: Juni 2000. Konformitätserklärung LG Electronics Inc. erklärt hiermit, dass dieses stationäre LTE-Modem oder LTE TurboBox den wichtigsten Anforderungen und anderen relevanten Bestimmungen der Richtlinie 1999/5/EC entspricht. -
Seite 19: Richtlinien Für Eine Sichere Und Effiziente Handhabung
15 cm eingehalten werden sollte, um eventuelle Störungen Ihres Herzschrittmachers zu vermeiden. • Verwenden Sie das Gerät nicht unerlaubt in der Nähe medizinischer Geräte. Bitte besprechen Sie mit Ihrem Arzt, ob die Verwendung Ihres Geräts Störungen Ihres medizinischen Geräts verursachen kann. LTE TurboBox... - Seite 20 Richtlinien für eine sichere und effiziente Handhabung • Benutzen Sie das Gerät nicht in Krankenhäusern, Kliniken und Gesundheitseinrichtungen. Beachten Sie die Einschränkungen und befolgen Sie alle geltenden Vorschriften und Regeln. Dies soll mögliche Störungen empfindlicher medizinischer Geräte verhindern. • Benutzen Sie das Gerät nicht in Sprenggebieten. Beachten Sie die Einschränkungen, und befolgen Sie alle geltenden Vorschriften und Regeln.
- Seite 21 Rauch austritt. Bei Missachtung dieses Hinweises besteht die Gefahr von Feuer oder Stromschlag. • Positionieren Sie die LTE TurboBox nicht in der Nähe von Haushaltsgeräten oder Kommunikationsgeräten (Fernseher, Mikrowellen, Funktelefone oder Power-LAN-Geräte), um eine verlässliche Leistung zu gewährleisten.
-
Seite 22: Technische Daten
Min. : 0°C Declaration of Conformity Suppliers Details Name LG Electronics Inc Address LG Twin Tower 20,Yeouido-dong, Yeongdeungpo-gu Seoul, Korea 150-721 Product Details Product Name Stationary LTE modem – FDD 20 band Model Name FM300 Trade Name Applicable Standards Details R&TTE Directive 1999/5/EC... -
Seite 23: Lg Electronics Garantiebestimmungen Und -Bedingungen
Deutschland GmbH über die Garantiedauer. Ist die Seriennummer des Produktes nicht vorhanden oder nicht lesbar, so ist die Garantie von LG Electronics ungültig. In diesem Fall sollten Sie sich an den Händler wenden, bei dem Sie das Produkt gekauft haben. - Seite 24 LG Electronics legt großen Wert auf gute Serviceleistungen, so dass Reparaturen schnell und zuverlässig ausgeführt werden. Deshalb werden alle Garantiereparaturen von LG Electronics direkt, oder durch von LG Electronics autorisierte Service-Zentren durchgeführt. Wird die Reparatur von einer nicht autorisierten Person durchgeführt, übernimmt LG Electronics weder Kosten noch Haftung, es sei denn, die Reparatur ist vorher mit dem LG Electronics-Kundendienst abgestimmt worden.
