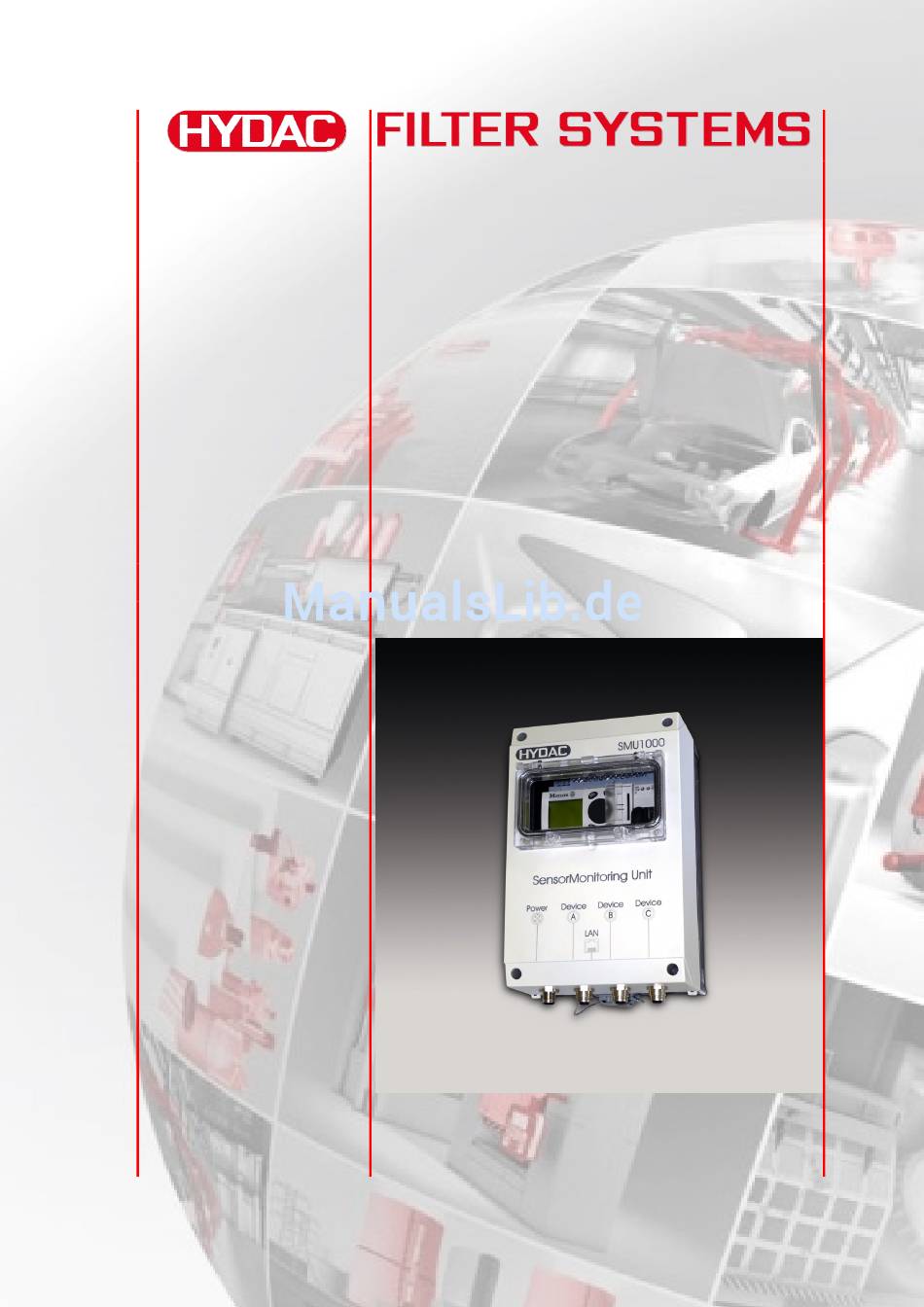

- Seite 1 SMU 1000 SensorMonitoring Unit Bedienungsanleitung Gültig ab Firmware Version 3.40 Deutsch (Originalanleitung) Dokumentation-Nr: 3614430a...
-
Seite 2: Impressum
Registergericht: Saarbrücken, HRB 17216 Geschäftsführer: Mathias Dieter, Dipl.Kfm. Wolfgang Haering Dokumentationsbevollmächtigter Herr Günter Harge c/o HYDAC International GmbH, Industriegebiet, 66280 Sulzbach / Saar Telefon: ++49 (0)6897 509 1511 Telefax: ++49 (0)6897 509 1394 E-Mail: guenter.harge@hydac.com © HYDAC FILTER SYSTEMS GMBH Alle Rechte vorbehalten. -
Seite 3: Inhaltsverzeichnis
SMU einstellen......................24 Passwortschutz..................... 24 Passwort einrichten ....................24 Gültigkeitsbereich des Passwortes wählen ............25 Passwort aktivieren....................25 Zugang bei Passwortschutz.................. 26 Passwort, Bereich ändern..................26 HYDAC FILTER SYSTEMS GMBH Seite 3 / 48 BeWa SMU1000 34x 3614430a de 2012-03-13.doc 2012-03-13... - Seite 4 Einstellung - PLC ....................44 Einstellung Verbindung..................44 SMU entsorgen ....................... 45 Kundendienst ......................45 Typenschlüssel ...................... 46 Messsensoren Kombination ................. 46 Technische Daten....................47 HYDAC FILTER SYSTEMS GMBH Seite 4 / 48 BeWa SMU1000 34x 3614430a de 2012-03-13.doc 2012-03-13...
-
Seite 5: Vorwort
Abweichungen bei technischen Angaben, Abbildungen und Maßen sind deshalb möglich. Entdecken Sie beim Lesen dieser Dokumentation Fehler oder haben weitere Anregungen und Hinweise, so wenden Sie sich bitte an: HYDAC FILTER SYSTEMS GMBH Technische Dokumentation Postfach 12 51 66273 Sulzbach / Saar Deutschland Die Redaktion freut sich über Ihre Mitarbeit. -
Seite 6: Technischer Support
Nach Veränderungen bzw. Reparaturen an Teilen, welche die Sicherheit des Produktes beeinflussen, darf das Produkt erst nach Prüfung und Freigabe durch einen HYDAC Sachverständigen wieder in Betrieb genommen werden. Teilen Sie uns deshalb jede Veränderung, die Sie an dem Produkt durchführen bzw. -
Seite 7: Benutzen Der Dokumentation
Die Dokumentation-Nr. mit Index dient zur Identifizierung und Nachbestellung der Anleitung. Der Index wird bei einer Überarbeitung / Änderung der Anleitung jeweils um eins erhöht. HYDAC FILTER SYSTEMS GMBH Seite 7 / 48 BeWa SMU1000 34x 3614430a de 2012-03-13.doc 2012-03-13... -
Seite 8: Grundlegende Sicherheitshinweise
Nicht bestimmungsgemäße Verwendung der SMU Unsachgemäßes Montieren, in Betrieb nehmen, Bedienen und Warten der Eigenmächtige bauliche Veränderung am der SMU Unsachgemäß durchgeführte Reparaturen HYDAC FILTER SYSTEMS GMBH Seite 8 / 48 BeWa SMU1000 34x 3614430a de 2012-03-13.doc 2012-03-13... -
Seite 9: Symbole Und Hinweiserklärung
Alle anderen Verwendung gelten als nicht bestimmungsgemäß, für hieraus entstehende Schäden haftet der Hersteller nicht. Zur bestimmungsgemäßen Verwendung gehören: Die kontinuierlichen Messwert Aufzeichnung von HYDAC Sensoren. Das Beachten aller Hinweise aus der Bedienungsanleitung. HYDAC FILTER SYSTEMS GMBH Seite 9 / 48 BeWa SMU1000 34x 3614430a de 2012-03-13.doc... -
Seite 10: Sachwidrige Verwendung
Anzulernendes Personal darf nur unter Aufsicht einer erfahrenen Person an dem SMU arbeiten. Tätigkeit Verpackung Transport Inbetriebnahme Betrieb Störungssuche Störungsbeseitigung mechanisch Störungsbeseitigung elektrisch Wartung Instandsetzung Außerbetriebnahme / Lagerung HYDAC FILTER SYSTEMS GMBH Seite 10 / 48 BeWa SMU1000 34x 3614430a de 2012-03-13.doc 2012-03-13... -
Seite 11: Verpackung, Lagerung
Inbetriebnahme der SMU den Verpackungsinhalt auf Vollständigkeit. Zum Lieferumfang gehören: Stück Bezeichnung SensorMonitoring Unit - SMU 1000 MMC-Karte 128 MB einschließlich Kartenhalter Kabel zur Spannungsversorgung, Länge = 5 m (ZBE 08-05) Verbindungskabel gemäß dem Typenschlüssel bzw. den auszulesenden Sensoren... -
Seite 12: Smu Merkmale
Die Vorteile der SMU liegen in: Kostenoptimierte Einbaulösung ohne Eingriffe in Kundensysteme Einfache Datenverarbeitung und -auswertung mittels FluMoS oder MS-Excel Ethernet Schnittstelle für OPC Server (Option) Selbstständiger Programmstart nach Spannungswiederkehr HYDAC FILTER SYSTEMS GMBH Seite 12 / 48 BeWa SMU1000 34x 3614430a de 2012-03-13.doc 2012-03-13... -
Seite 13: Installation Durchführen
Bei Verwendung der SMU als Datenlogger ist auf einen korrekten Sitz der Speicherkarte zu achten. Einen Hinweis gibt die Anzeige „MC“ im Hauptmenü bei laufendem Programm zu Erreichen über Drücken „ESC“ Taste. HYDAC FILTER SYSTEMS GMBH Seite 13 / 48 BeWa SMU1000 34x 3614430a de 2012-03-13.doc... -
Seite 14: Smu Abmessungen Und Bohrbild
SMU1000 SMU Abmessungen und Bohrbild SMU Abmessungen und Bohrbild HYDAC FILTER SYSTEMS GMBH Seite 14 / 48 BeWa SMU1000 34x 3614430a de 2012-03-13.doc 2012-03-13... -
Seite 15: Smu Anschließen
Kombination, finden Sie auf Seite 46. Anschlussbeispiel mit: CS1000 / HYDACLab (HLB) / AS1000 24 V DC Power CS 1000 RJ45 AS 1000 Ethernet HYDACLab HYDAC FILTER SYSTEMS GMBH Seite 15 / 48 BeWa SMU1000 34x 3614430a de 2012-03-13.doc 2012-03-13... -
Seite 16: Kabel Smu Sensor Anschließen
/ grey / gris rosa / pink / rose blau / blue / bleu rot / red / rouge Schirm / Shield / Blindage HYDAC FILTER SYSTEMS GMBH Seite 16 / 48 BeWa SMU1000 34x 3614430a de 2012-03-13.doc 2012-03-13... -
Seite 17: Spannungsversorgung -> Smu
AS2000 Braun Spannung + 24 V DC Weiß „Sättigung“ Analogausgang 4 ... 20 mA Sättigung(-) Blau Schwarz „Temperatur“ Analogausgang 4 ... 20 mA Temperatur(-) Grau HYDAC FILTER SYSTEMS GMBH Seite 17 / 48 BeWa SMU1000 34x 3614430a de 2012-03-13.doc 2012-03-13... -
Seite 18: Anschlusskabel As8000 -> Smu
CS2000 Weiß Spannung + 24 V DC Braun Grün Spannung GND Gelb Grau PNP Output to SPS Rosa Blau PLC GND 24 V from PLC HYDAC FILTER SYSTEMS GMBH Seite 18 / 48 BeWa SMU1000 34x 3614430a de 2012-03-13.doc 2012-03-13... -
Seite 19: Smu Bedienen
Eingabe ab letztem OK zurücknehmen ▲ Menüpunkt wechseln ▼ Wert ändern, Stelle wechseln ◄► P-Tasten-Funktion: ▲ Eingang P1 ► Eingang P2 ▼ Eingang P3 ◄ Eingang P4 HYDAC FILTER SYSTEMS GMBH Seite 19 / 48 BeWa SMU1000 34x 3614430a de 2012-03-13.doc 2012-03-13... -
Seite 20: Haupt- Und Sondermenü Wählen
SMU1000 Haupt- und Sondermenü wählen Haupt- und Sondermenü wählen Statusanzeige HYDAC FILTER SYSTEMS GMBH Seite 20 / 48 BeWa SMU1000 34x 3614430a de 2012-03-13.doc 2012-03-13... -
Seite 21: Hauptmenü Ohne Passwortschutz
SMU1000 Haupt- und Sondermenü wählen Hauptmenü ohne Passwortschutz Hauptmenü mit Passwortschutz HYDAC FILTER SYSTEMS GMBH Seite 21 / 48 BeWa SMU1000 34x 3614430a de 2012-03-13.doc 2012-03-13... -
Seite 22: Systemmenü
SMU1000 Haupt- und Sondermenü wählen Systemmenü HYDAC FILTER SYSTEMS GMBH Seite 22 / 48 BeWa SMU1000 34x 3614430a de 2012-03-13.doc 2012-03-13... - Seite 23 SMU1000 Haupt- und Sondermenü wählen HYDAC FILTER SYSTEMS GMBH Seite 23 / 48 BeWa SMU1000 34x 3614430a de 2012-03-13.doc 2012-03-13...
-
Seite 24: Smu Einstellen
ESC und ▼ auf das Menü BEREICH… Der Gültigkeitsbereich des Passwortes wurde noch nicht betrachtet. Das Passwort ist gültig, aber noch nicht aktiviert. HYDAC FILTER SYSTEMS GMBH Seite 24 / 48 BeWa SMU1000 34x 3614430a de 2012-03-13.doc 2012-03-13... -
Seite 25: Gültigkeitsbereich Des Passwortes Wählen
Das Passwort ist jetzt aktiv. Es wird zur Statusanzeige gewechselt. Bevor Sie nun eine geschützte Funktion, ein geschütztes Menü ausführen oder in das Sondermenü wechseln können, müssen Sie das Passwort eingeben. HYDAC FILTER SYSTEMS GMBH Seite 25 / 48 BeWa SMU1000 34x 3614430a de 2012-03-13.doc... -
Seite 26: Zugang Bei Passwortschutz
► Öffnen Sie das Passwortmenü über den Menüpunkt SECURITY und PASSWORD… Der Eintrag CHANGE PW blinkt. Dieses Menü wird nur angezeigt, wenn ein Passwort vorhanden ist. HYDAC FILTER SYSTEMS GMBH Seite 26 / 48 BeWa SMU1000 34x 3614430a de 2012-03-13.doc 2012-03-13... -
Seite 27: Passwort, Löschen
Haben Sie das Passwort vergessen, können Sie nur den Browser- Befehl „factoryset“ aufrufen. Passwort, Anwenderprogramm und Bootprojekt werden dann gelöscht und die Steuerung mit den Defaultparametern initialisiert, Abschnitt „Reset“. HYDAC FILTER SYSTEMS GMBH Seite 27 / 48 BeWa SMU1000 34x 3614430a de 2012-03-13.doc 2012-03-13... -
Seite 28: Menüsprache Ändern
– ◄► Die Stelle wählen – ▲▼ Den Wert ändern. – OK Tag und Zeit speichern – ESC Vorherige Einstellung beibehalten. Mit ESC verlassen Sie die Anzeige der Uhreinstellung. HYDAC FILTER SYSTEMS GMBH Seite 28 / 48 BeWa SMU1000 34x 3614430a de 2012-03-13.doc 2012-03-13... -
Seite 29: Anlaufverhalten Einstellen
Ist die Steuerung durch ein Passwort geschützt, steht das Sondermenü nur nach der Eingabe des Passwortes zur Verfügung (siehe Abschnitt „Zugang bei Passwortschutz“, Seite 26. ► Stellen Sie das Anlaufverhalten ein. HYDAC FILTER SYSTEMS GMBH Seite 29 / 48 BeWa SMU1000 34x 3614430a de 2012-03-13.doc 2012-03-13... -
Seite 30: Kontrast Und Hintergrundbeleuchtung Lcd Einstellen
► Die Hintergrundbeleuchtung ist ausgeschaltet. ► Möchten Sie die Hintergrundbeleuchtung wieder einschalten, betätigen Sie die Taste ► Der Haken ✔ signalisiert, dass die Hintergrundbeleuchtung eingeschaltet ist. HYDAC FILTER SYSTEMS GMBH Seite 30 / 48 BeWa SMU1000 34x 3614430a de 2012-03-13.doc 2012-03-13... -
Seite 31: Reset Durchführen
Zusätzlich werden die Startup.ini-Datei auf der Speicherkarte und die System- Parameter in der Steuerung gelöscht. Nach einem Start arbeitet die Steuerung wieder mit den STARTUP-Daten. Die Schnittstellen werden mit ihren Defaultwerten initialisiert. HYDAC FILTER SYSTEMS GMBH Seite 31 / 48 BeWa SMU1000 34x 3614430a de 2012-03-13.doc 2012-03-13... -
Seite 32: Werkseinstellung
Der PLC Ausgang muss ein Signal basierend auf dem ISO Code ausgeben. MCS1000 Eine Auswertung ist ausschließlich nur von Schaltausgang 1 möglich. Konfigurieren Sie den MCS entsprechend. HYDAC FILTER SYSTEMS GMBH Seite 32 / 48 BeWa SMU1000 34x 3614430a de 2012-03-13.doc 2012-03-13... -
Seite 33: Funktionen / Menüführung
ISO-Code für 0 -> 4 µm Kanal C1 -> 6 µm Kanal C2 -> 14 µm Kanal C3 -> 21 µm Kanal State: Sensorstatus CS1000 HYDAC FILTER SYSTEMS GMBH Seite 33 / 48 BeWa SMU1000 34x 3614430a de 2012-03-13.doc 2012-03-13... -
Seite 34: Sensorstatus Cs1000
Anzeige der aktuellen Messwerte Sat: Wasser-Sättigung in % Temperatur in °C AS8000 Menü Anzeige der aktuellen Messwerte Sensor1: Wasser-Sättigung in % Sensor2: Wasser-Sättigung in % HYDAC FILTER SYSTEMS GMBH Seite 34 / 48 BeWa SMU1000 34x 3614430a de 2012-03-13.doc 2012-03-13... -
Seite 35: Hlb1000 (Hydaclab)
Anzeige der aktuellen Messwerte und des Sensorstatus Eingangsdruck DeltaP Druckdifferenz MCS1000 Menü Anzeige der aktuellen Messwerte und des Sensorstatus Anzahl der Partikel, Ausgabe am Schaltausgang 1 Wert HYDAC FILTER SYSTEMS GMBH Seite 35 / 48 BeWa SMU1000 34x 3614430a de 2012-03-13.doc 2012-03-13... -
Seite 36: Servicemenü
Das Verlassen des Servicemenüs bzw. Rückkehr zur Anzeige der Sensordaten erfolgt mit einem Druck auf die Taste DEL. Aus dem Servicemenü kann nicht in das Menü der Steuerung gewechselt werden. Die ESC-Taste ist gesperrt. HYDAC FILTER SYSTEMS GMBH Seite 36 / 48 BeWa SMU1000 34x 3614430a de 2012-03-13.doc 2012-03-13... -
Seite 37: Datalogging
„No sensor“: Sensor nicht angeschlossen, Kabelbruch „Sync…“: Synchronisieren, Erkennen der Wartezeit zwischen Messwertübertragung (HDA.ISO Signal) „Sync…OK“: Startimpuls erkannt, Beginn der Messdatenübertragung (HDA.ISO Signal) „Read…“: Messdaten einlesen (HDA.ISO Signal) HYDAC FILTER SYSTEMS GMBH Seite 37 / 48 BeWa SMU1000 34x 3614430a de 2012-03-13.doc 2012-03-13... -
Seite 38: Status Cs2000 / Mcs1000
Bei ungültiger Angabe, wird automatisch der Wert 5 bzw. der letzt gültige Wert übernommen. Übernehmen Sie die entsprechende Auswahl mit der OK und ALT Taste. Werkseinstellung: VL5 GW HYDAC FILTER SYSTEMS GMBH Seite 38 / 48 BeWa SMU1000 34x 3614430a de 2012-03-13.doc 2012-03-13... -
Seite 39: Dateiformat Datalogger
Beispiel einer Dateiansicht in MS Excel: Das Protokoll besteht immer aus zwei Teilen. Im ersten Teil wird die allgemeine Information über die Aufzeichnung und Geräte / Sensoren gespeichert. HYDAC FILTER SYSTEMS GMBH Seite 39 / 48 BeWa SMU1000 34x 3614430a de 2012-03-13.doc... - Seite 40 0 = False / 1=True Relative Änderung der Viskosität in % Relative Änderung der Dielektrizitätszahl in % Sättigungsgrad in % Temperatur in °C HLB Sensorstatus, Details siehe Seite 35. HYDAC FILTER SYSTEMS GMBH Seite 40 / 48 BeWa SMU1000 34x 3614430a de 2012-03-13.doc 2012-03-13...
-
Seite 41: Opc Variablen / Opc Server
Speicherkarte wieder in die Steuerung einstecken und das System neu booten. Eine Beschreibung zum Testen der korrekt eingestellten Adresse wie auch zum Anschließen des Netzwerkkabels befindet sich in der Bedienungsanleitung de Fa. Moeller. HYDAC FILTER SYSTEMS GMBH Seite 41 / 48 BeWa SMU1000 34x 3614430a de 2012-03-13.doc 2012-03-13... - Seite 42 DINT (AS1000/2000) PLC_PRG.AS_TempValue DINT Temperatur [°C] (AS1000/2000) PLC_PRG.CS2_isoCh0_Value WORD ISO Kanal 0 (CS2000) PLC_PRG.CS2_isoCh1_Value WORD ISO Kanal 1 (CS2000) PLC_PRG.CS2_isoCh2_Value WORD ISO Kanal 2 (CS2000) HYDAC FILTER SYSTEMS GMBH Seite 42 / 48 BeWa SMU1000 34x 3614430a de 2012-03-13.doc 2012-03-13...
- Seite 43 Die dazugehörende Symboldatei befindet sich auf der Support-CD im Ordner „…\SMU1000_Option_Ethernet\Symbolfiles_SMU1000_Vxxx\ …“ und müssen in das Verzeichnis* C:\WINxx\GatewayFiles auf dem PC kopiert werden. *) WINxx = Verzeichnis abhängig vom Betriebssystem HYDAC FILTER SYSTEMS GMBH Seite 43 / 48 BeWa SMU1000 34x 3614430a de 2012-03-13.doc 2012-03-13...
-
Seite 44: Opc Server Einrichten
Disable (nur im Multi SPS) Kein Login Dienst Disable (nur im Multi SPS) Einstellung Verbindung Gateway Local Gerät TCP/IO (Level 2 Route) Adress IP-Adresse aus setup.ini einstellen HYDAC FILTER SYSTEMS GMBH Seite 44 / 48 BeWa SMU1000 34x 3614430a de 2012-03-13.doc 2012-03-13... -
Seite 45: Smu Entsorgen
HYDAC Service GmbH Friedrichsthaler Straße 15A, Werk 13 66540 Neunkirchen - Heinitz Deutschland Telefon: ++49 (0)681 509 883 Telefax: ++49 (0)681 509 324 E-Mail: service@hydac.com HYDAC FILTER SYSTEMS GMBH Seite 45 / 48 BeWa SMU1000 34x 3614430a de 2012-03-13.doc 2012-03-13... -
Seite 46: Typenschlüssel
HYDACLab AS2000 CS2000 HYDACLab AS8000 CS2000 HYDACLab CS2000 AS1000 CS2000 AS2000 CS2000 AS8000 CS2000 AS8000 AS1000 CS2000 AS8000 AS2000 CS1000 CS1000 CS1000 CS2000 MCS1000 AS1000 HYDAC FILTER SYSTEMS GMBH Seite 46 / 48 BeWa SMU1000 34x 3614430a de 2012-03-13.doc 2012-03-13... -
Seite 47: Technische Daten
- konstante Beschleunigung 2g Mikroprozessor Infineon XC161 Speicher Programmcode 256 kByte Programmdaten 14 Segmente a 16 KB Merker/Input/output/Retaindaten 16/4/4/8 kByte Zykluszeit für 1 k Anweisung < 0,3 HYDAC FILTER SYSTEMS GMBH Seite 47 / 48 BeWa SMU1000 34x 3614430a de 2012-03-13.doc 2012-03-13... - Seite 48 HYDAC FILTER SYSTEMS GMBH Industriegebiet Postfach 12 51 66280 Sulzbach/Saar 66273 Sulzbach/Saar Deutschland Deutschland Tel: +49 (0) 6897 509 01 Zentrale Fax: +49 (0) 6897 509 846 Technik Fax: +49 (0) 6897 509 577 Verkauf Internet: www.hydac.com E-Mail: filtersystems@hydac.com...
