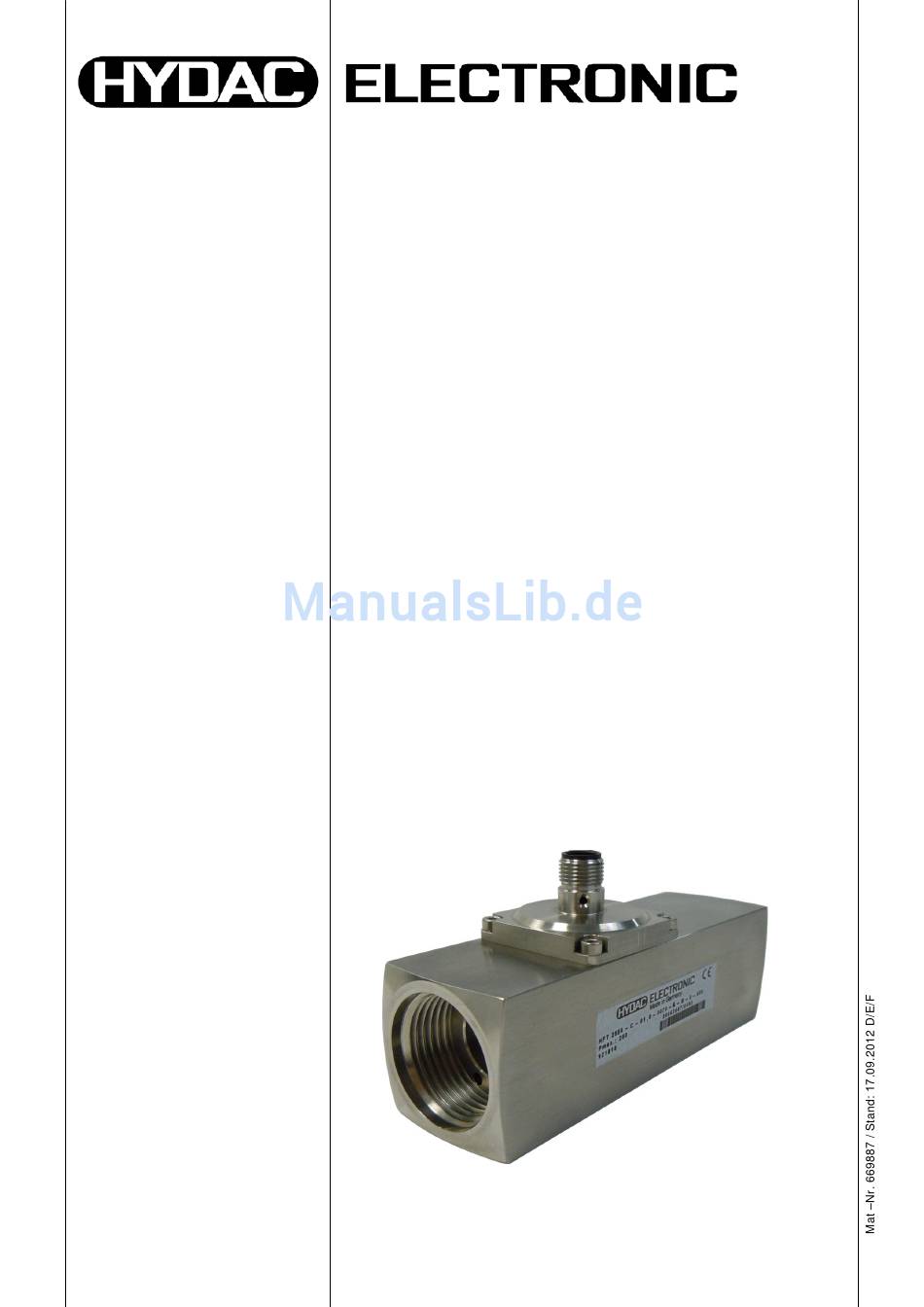

Benutzerhandbuch
(Originalanleitung)
User manual
(Translation of original
instructions)
Notice d'utilisation
(Traduction de l'original)
Elektronischer
Durchfluss-
Messumformer
Electronic Flow Rate
Transmitter
Transmetteur de débit
électronique
HFT 2100
für Öle / viskose Medien
For oils and viscous media
pour huiles / fluides visqueux

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für HYDAC HFT 2100

Inhaltszusammenfassung für HYDAC HFT 2100

  • Seite 1 Elektronischer Durchfluss- Messumformer Electronic Flow Rate Transmitter Transmetteur de débit électronique HFT 2100 für Öle / viskose Medien Benutzerhandbuch For oils and viscous media (Originalanleitung) pour huiles / fluides visqueux User manual (Translation of original instructions) Notice d’utilisation (Traduction de l’original)

  • Seite 2: Inhaltsverzeichnis

    HFT 2100 Inhalt Allgemeines ______________________________________________ 4 Sicherheitshinweis ________________________________________ 5 Allgemeine Hinweise .................. 5 Bestimmungsgemäße Verwendung ............5 Qualifiziertes Personal ................5 Montage _________________________________________________ 6 Prozessanschluss..................6 Umgebungsbedingungen ................6 Elektrischer Anschluss _____________________________________ 7 Technische Daten _________________________________________ 8 Bestellangaben ___________________________________________ 9 Geräteabmessungen ______________________________________ 10...
  • Seite 3 HFT 2100 Vorwort Für Sie, den Benutzer unseres Produktes, haben wir in dieser Dokumentation die wichtigsten Hinweise zum Bedienen und Warten zusammengestellt. Sie dient Ihnen dazu, das Produkt kennen zu lernen und seine bestimmungsgemäßen Einsatzmöglichkeiten optimal zu nutzen. Diese Dokumentation muss ständig am Einsatzort verfügbar sein.

  • Seite 4: Allgemeines

    Jede Person, die mit der Montage, Inbetriebnahme oder Bedienung dieser Geräte beauftragt ist, muss das Benutzerhandbuch und insbesondere die Sicherheitshinweise gelesen und verstanden haben! Die HYDAC Durchfluss-Messumformer der Serie HFT 2100 basieren auf einem lage- unabhängigen Schwebekörper-Messprinzip. Das Messmedium lenkt, unabhängig von der Einbaulage, einen federgestützten Schwebekörper in Durchflussrichtung abhängig vom Volumenstrom aus.

  • Seite 5: Sicherheitshinweis

    Bedienpersonal gefährlichen Situation führen können. 2.3 Qualifiziertes Personal Die Geräte der Serie HFT 2100 dürfen nur von qualifiziertem Personal, das in der Lage ist, die Geräte fachgerecht einzusetzen, installiert werden. Qualifiziertes Personal sind Personen, die mit der Aufstellung, Montage, Inbetriebnahme und Betrieb dieser Geräte vertraut sind und die über eine ihrer Tätigkeit entsprechende...

  • Seite 6: Montage

    HFT 2100 3 Montage 3.1 Prozessanschluss Achtung! Die folgenden Forderungen müssen unbedingt eingehalten werden, sonst werden Durchfluss-Messumformer oder Anlage beschädigt: - Bauseitig muss ein zum Gerät passender Prozessanschluss vorhanden sein - Anschlussgröße überprüfen - Einschraubtiefe überprüfen - Geeignete Dichtmittel verwenden (flüssige Dichtmittel beschädigen den Durchfluss-...

  • Seite 7: Elektrischer Anschluss

    HFT 2100 4 Elektrischer Anschluss Der elektrische Anschluss erfolgt mittels eines 4-poligen M12x1 Steckers (siehe Schaltbild). Achtung! Elektronik-Einheit und Gehäuse sind aufeinander abgestimmt. Nach dem Austausch einer Elektronik-Einheit muss diese werkseitig neu justiert werden. reserviert HFT 21X6-X HYDAC ELECTRONIC GMBH Stand: 17.09.2012...

  • Seite 8: Technische Daten

    HFT 2100 5 Technische Daten Eingangskenngrößen Baugröße 1 Baugröße 2 Messbereiche [l/min] 0,5 .. 1,6 0,5 .. 1,5 0,8 .. 3,0 1 .. 4 2,0 .. 7,0 2 .. 8 3 .. 10 5 .. 15 8 .. 24 10 .. 30 15 ..

  • Seite 9: Bestellangaben

    HFT 2100 6 Bestellangaben HFT 2 1 X 6 – X – XXXX–XXXX – 7 – X – 0 – 000 Messverfahren 2 = Schwebekörper Messmedium 5 = Öle / viskose Medien 3)4) Anschlussart mechanisch 1 = 1/4 “ 2 = 3/8 “...

  • Seite 10: Geräteabmessungen

    HFT 2100 7 Geräteabmessungen Baugröße 1 Einbaumaße Gewicht [mm] [ca.] [l/min] ¼“ 3/8“ 0,5 .. 1,6 ½“ 0,8 .. 3,0 ½“ 2,0 .. 7,0 *) Standard Baugröße 2 Einbaumaße Gewicht [mm] [ca.] [l/min] 0,5 .. 1,5 ¼“ 1510 ½“ 1435 1 ..

  • Seite 11: Hinweise Zur Fehlersuche

    HFT 2100 8 Hinweise zur Fehlersuche Der Transmitter gibt kein Analogsignal aus: 1. Versorgungsspannung nicht vorhanden - Versorgungsspannung überprüfen 2. Kabelbruch / Kurzschluss - Anschlusskabel überprüfen und ggf. austauschen 3. Transmitter defekt - Gerät zur Überprüfung an den Hersteller zurücksenden Das Ausgangssignal stimmt nicht mit dem tatsächlichen Durchfluss überein:...
  • Seite 12 Germany Web: www.hydac.com E-Mail: electronic@hydac.com Tel.: +49 (0)6897 509-01 Fax.: +49 (0)6897 509-1726 HYDAC Service Für Fragen zu Reparaturen steht Ihnen der HYDAC Service zur Verfügung. HYDAC SERVICE GMBH Hauptstr. 27 D-66128 Saarbrücken Germany Tel.: +49 (0)6897 509-1936 Fax.: +49 (0)6897 509-1933...
  • Seite 13 Electronic Flow Rate Transmitter HFT 2100 For oils and viscous media User manual (Translation of original instructions)
  • Seite 14 HFT 2100 Content General __________________________________________________ 4 Safety information _________________________________________ 5 General ......................5 Proper use ....................5 Qualified staff ....................5 Installation _______________________________________________ 6 Mechanical process connection ............... 6 Ambient conditions ..................6 Electrical connection _______________________________________ 7 Technical details __________________________________________ 8...
  • Seite 15 HFT 2100 Preface This manual provides you, as user of our product, with key information on the operation and maintenance of the equipment. It will acquaint you with the product and assist you in obtaining maximum benefit in the applications for which it is designed.

  • Seite 16: General

    HFT 2100 1 General The flow rate transmitters, series HFT 2100, are reliable in function and simple to operate. In order to benefit fully from all the features of this equipment, please observe the following: All persons involved in the installation, commissioning or operation of this equipment must have read and understood the User Manual and in particular the safety instructions.

  • Seite 17: Safety Information

    2.2 Proper use The HFT 2100 series instruments are designed to monitor the flow of viscous fluids continuously. Any other use above and beyond this is considered improper usage.

  • Seite 18: Installation

    HFT 2100 3 Installation 3.1 Mechanical process connection Caution! The following requirements must be strictly adhered to, or the flow rate transmitter or the system will be damaged: - A suitable process port must be available on the system to connect the instrument...

  • Seite 19: Electrical Connection

    HFT 2100 4 Electrical connection The electrical connection is a 4-pole M12x1 male connection (see schematic). Caution! Electronic unit and housing are tuned to one another. If an electronic unit is replaced, this unit must be readjusted at the factory.

  • Seite 20: Technical Details

    HFT 2100 5 Technical details Input data Size 1 Size 2 Measuring ranges [l/min] 0.5 .. 1.6 0.5 .. 1.5 0.8 .. 3.0 1 .. 4 2.0 .. 7.0 2 .. 8 3 .. 10 5 .. 15 8 .. 24 10 ..

  • Seite 21: Order Details

    HFT 2100 6 Order details HFT 2 1 X 6 – X – XXXX–XXXX – 7 – X – 0 – 000 Measuring principle 2 = Variable area float Measuring medium 5 = Oils and viscous media 3)4) Mechanical connection 1 = 1/4 “...

  • Seite 22: Dimensions

    HFT 2100 7 Dimensions Size 1 Type Installation dimensions Weight [mm] (appr.) [l/min] ¼“ 3/8“ 0.5 .. 1.6 ½“ 0.8 .. 3.0 ½“ 2.0 .. 7.0 *) Standard Size 2 Type Installation dimensions Weight [mm] (appr.) [l/min] 0.5 .. 1.5 ¼“...

  • Seite 23: Troubleshooting Tips

    HFT 2100 8 Troubleshooting tips The transmitter does not produce an analogue signal: 1. No supply voltage - Check supply voltage 2. Cable break / short circuit - Check connecting cable and replace if necessary 3. Transmitter faulty - Return instrument to manufacturer for investigation The output signal does not correspond to the actual flow rate: 1.
  • Seite 24 D-66128 Saarbrücken Germany Web: www.hydac.com E-Mail: electronic@hydac.com Tel.: +49 (0)6897 509-01 Fax.: +49 (0)6897 509-1726 HYDAC Service For enquiries regarding repairs, please contact HYDAC Service. HYDAC SERVICE GMBH Hauptstr. 27 D-66128 Saarbrücken Germany Telephone: +49 (0)6897 509-1936 Fax.: +49 (0)6897 509-1933...
  • Seite 25 Transmetteur de débit électronique HFT 2100 pour huiles / fluides visqueux Notice d’utilisation (Traduction de l’original)
  • Seite 26 HFT 2100 Sommaire Généralités _______________________________________________ 4 Consignes de sécurité _____________________________________ 5 Recommandations générales ..............5 Utilisation conforme ................... 5 Personnel qualifié ..................5 Montage _________________________________________________ 6 Raccordement de processus ..............6 Conditions environnementales ..............6 Raccordement électrique ___________________________________ 7 Caractéristiques techniques _________________________________ 8...

  • Seite 27: Avant-Propos

    HFT 2100 Avant-propos Pour vous, utilisateur de notre produit, nous avons regroupé dans cette notice, les principales informations pour l'utilisation et la maintenance de l'appareil. Cette notice a pour objectif de simplifier la prise de connaissance du produit et l'exploitation optimale de ses possibilités d'utilisation, conformément à...

  • Seite 28: Généralités

    Les transmetteurs de débit de la série HFT 2100 sont basés sur un principe de mesure à flotteur utilisable dans toutes les positions. Quelle que soit la position de montage, le fluide de mesure pousse un flotteur étayé d'un ressort dans le sens de passage en fonction du débit.

  • Seite 29: Consignes De Sécurité

    œuvre peut causer des dégâts matériels et/ou humains. 2.2 Utilisation conforme Les appareils de la série HFT 2100 servent à la surveillance de l'écoulement en continu des fluides visqueux. Toute utilisation dépassant le cadre prévu est considérée comme non conforme.

  • Seite 30: Montage

    HFT 2100 3 Montage 3.1 Raccordement de processus Attention ! Les préconisations suivantes doivent être expressément respectées sous peine d'endommager le transmetteur de débit ou l'installation. - Un raccordement opérationnel approprié à appareil doit être fourni sur place. - Contrôler les tailles de raccordement - Vérifier la profondeur...

  • Seite 31: Raccordement Électrique

    HFT 2100 4 Raccordement électrique Le raccordement électrique s'effectue au moyen d'un connecteur 4 pôles M12x1 (voir schéma de connexion). Attention ! L'unité électronique et le corps sont coordonnés. Après l'échange d'une unité électronique, celle-ci doit être réglée à nouveau en usine.

  • Seite 32: Caractéristiques Techniques

    HFT 2100 5 Caractéristiques techniques Valeurs d'entrée Taille 1 Taille 2 Plage de mesure [l/min] 0,5 .. 1,6 0,5 .. 1,5 0,8 .. 3,0 1 .. 4 2,0 .. 7,0 2 .. 8 3 .. 10 5 .. 15 8 .. 24 10 ..

  • Seite 33: Code De Commande

    HFT 2100 6 Code de commande HFT 2 1 X 6 – X – XXXX–XXXX – 7 – X – 0 – 000 Méthode de mesure 2 = flotteurs Fluide de mesure 5 = huiles / fluides visqueux 3)4) Raccord mécanique 1 = 1/4 “...

  • Seite 34: Dimensions De L'appareil

    HFT 2100 7 Dimensions de l'appareil Taille 1 Type Cotes de montage Poids [mm] [env.] l/min ¼“ 3/8“ 0,5 .. 1,6 ½“ 0,8 .. 3,0 ½“ 2,0 .. 7,0 *) Standard Taille 2 Type Cotes de montage Poids [mm] [env.] l/min 0,5 ..

  • Seite 35: Indications Pour La Recherche Des Pannes

    HFT 2100 8 Indications pour la recherche des pannes Le transmetteur ne restitue aucun signal : 1. Tension d'alimentation inexistante - Contrôler l'alimentation en courant 2. Rupture de câble / court-circuit - Contrôler le câble de raccordement et le changer, le cas échéant 3.
  • Seite 36 Allemagne Web : www.hydac.com E-Mail : electronic@hydac.com Tél. : +49(0)6897 / 509-01 Fax.: +49 (0)6897 509-1726 HYDAC Service Pour toute question concernant les réparations, HYDAC Service se tient à votre disposition. HYDAC SERVICE GMBH Hauptstr. 27 D-66128 Saarbrücken Allemagne Tél. : +49 (0) 6897 / 509 – 1936 Fax : +49 (0) 6897 / 509 –...
