5.2

Versteller befestigen

Voraussetzung
Sie haben die allgemeinen Hinweise zur Installation gelesen und
verstanden (siehe Kap. 5.1).
Montagematerial
mitgelieferte Schrauben, Stifte und Hilfsmittel oder Werkzeuge (siehe
Kap. 4.5 "Lieferumfang").
•
Schrauben DIN912 und Zylinderstifte DIN6325 Toleranzfeld m6
Anzugsdrehmomente der zu verwendeten Montageschrauben sollten
nicht größer als folgende Werte sein:
•
M3 DIN912 1,5Nm
•
M4 DIN912 2,0Nm
•
M5 DIN912 2,5Nm
•
M6 DIN912 3,0Nm
LS-110 befestigen

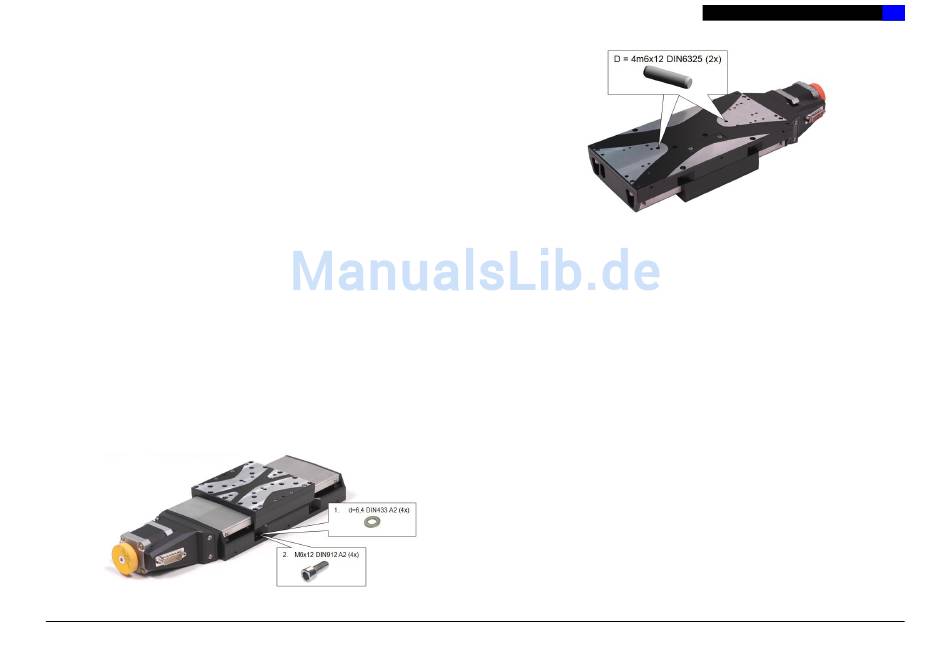

1. Verschieben Sie die bewegte Plattform des LS-110 bis alle für die
Montage vorgesehenen Senkbohrungen im Grundkörper zugänglich
sind (siehe Abbildung folgend).
2. Befestigen Sie den Versteller mit den mitgelieferten Schrauben.
3. Stellen Sie sicher, dass die Schraubenköpfe vollständig versenkt sind.
5.3

Last befestigen

Voraussetzung
Sie haben die allgemeinen Hinweise zur Installation gelesen und
verstanden (siehe Kap. 5.1).
Montagematerial
•
Schrauben DIN912 und Zylinderstifte DIN6325 Toleranzfeld m6
Anzugsdrehmomente der zu verwendeten Montageschrauben sollten
nicht größer als folgende Werte sein:
•
M3 DIN912 1,5Nm
•
M4 DIN912 2,0Nm
•
M5 DIN912 2,5Nm
•
M6 DIN912 3,0Nm
Zusatzteil befestigen
•
Wählen Sie die Montageposition so, dass die vorhandenen
Befestigungsbohrungen im Schieber des LS-110 für das zu
befestigende Zusatzteil verwendet werden können.
•
Befestigen Sie das Zusatzteil mit den dazugehörenden Schrauben.
www.pimicos.com // info@pimicos.com // phone:+49(0)7634-50 57 0 // fax:+49(0)7634-50 57 393
Lineartisch LS-110 15
