Elektrische Installation
5
Motor anschließen
5.7 Motor anschließen
5.7.1 Anschließen des Motors über Klemmenkasten
20
• Nach beiliegendem Schaltbild
• Kabelquerschnitt prüfen
• Klemmbrücken richtig anordnen
• Anschlüsse und Schutzleiter fest verschrauben
• Im Klemmenkasten: Wicklungsanschlüsse überprüfen und ggf. festziehen

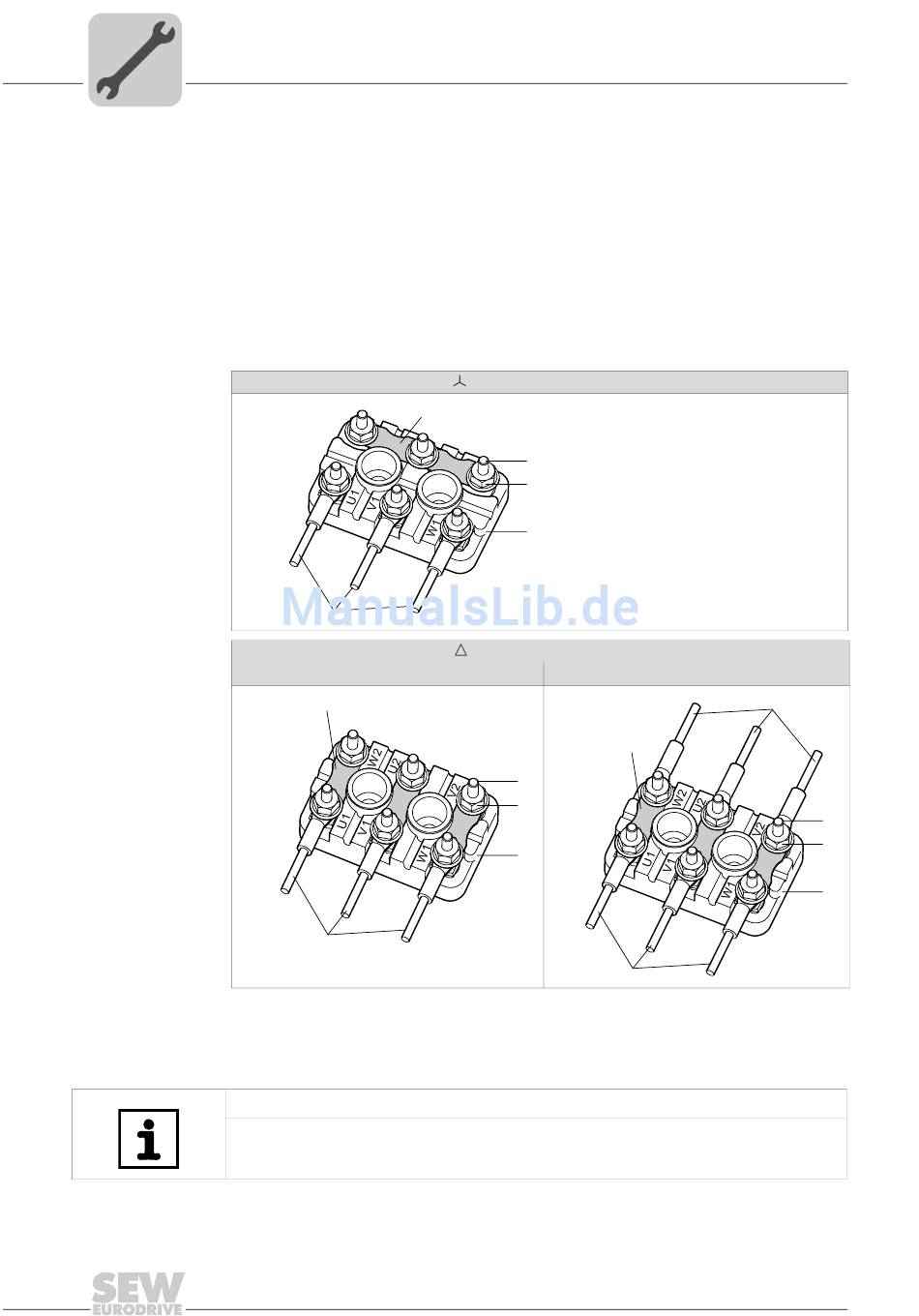

Anordnung der Klemmbrücken bei
[5]
Anordnung der Klemmbrücken bei
Motorbaugröße DR.71-DR.160:
[1]
[5]
[1] Klemmbrücke
[2] Anschlussbolzen
[3] Flanschmutter
HINWEIS
Im Klemmenkasten dürfen sich keine Fremdkörper, Schmutz sowie Feuchtigkeit befin-
den. Nicht benötigte Kabeleinführungsöffnungen und der Kasten selbst sind staub-
und wasserdicht zu verschließen.
-Schaltung
[1]
[2]
[3]
[4]
-Schaltung
Motorbaugröße DR.315:
[2]
[3]
[4]
[4] Klemmenplatte
[5] Kundenanschluss
[6] Kundenanschluss mit aufgeteiltem Anschlusskabel
Betriebsanleitung – Drehstrommotoren DRS/DRE/DRP
[6]
[1]
[6]
[2]
[3]
[4]
