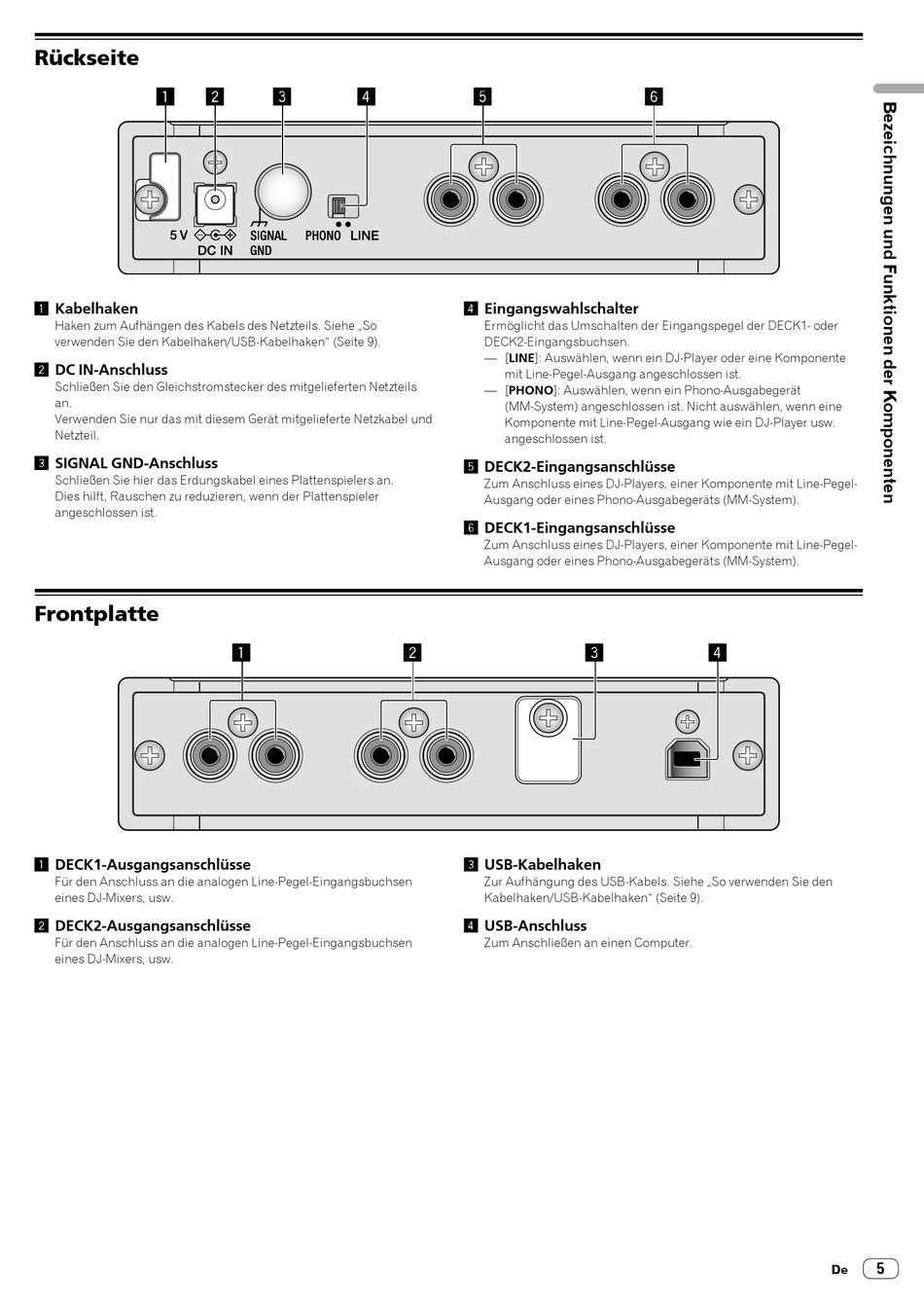

Rückseite
1 2
1 Kabelhaken
Haken zum Aufhängen des Kabels des Netzteils. Siehe „So
verwenden Sie den Kabelhaken/USB-Kabelhaken" (Seite 9).
2 DC IN-Anschluss
Schließen Sie den Gleichstromstecker des mitgelieferten Netzteils
an.
Verwenden Sie nur das mit diesem Gerät mitgelieferte Netzkabel und
Netzteil.
3 SIGNAL GND-Anschluss
Schließen Sie hier das Erdungskabel eines Plattenspielers an.
Dies hilft, Rauschen zu reduzieren, wenn der Plattenspieler
angeschlossen ist.

Frontplatte

1 DECK1-Ausgangsanschlüsse
Für den Anschluss an die analogen Line-Pegel-Eingangsbuchsen
eines DJ-Mixers, usw.
2 DECK2-Ausgangsanschlüsse
Für den Anschluss an die analogen Line-Pegel-Eingangsbuchsen
eines DJ-Mixers, usw.
3 4
1 2
5
4 Eingangswahlschalter
Ermöglicht das Umschalten der Eingangspegel der DECK1- oder
DECK2-Eingangsbuchsen.
— [LINE]: Auswählen, wenn ein DJ-Player oder eine Komponente
mit Line-Pegel-Ausgang angeschlossen ist.
— [PHONO]: Auswählen, wenn ein Phono-Ausgabegerät
(MM-System) angeschlossen ist. Nicht auswählen, wenn eine
Komponente mit Line-Pegel-Ausgang wie ein DJ-Player usw.
angeschlossen ist.
5 DECK2-Eingangsanschlüsse
Zum Anschluss eines DJ-Players, einer Komponente mit Line-Pegel-
Ausgang oder eines Phono-Ausgabegeräts (MM-System).
6 DECK1-Eingangsanschlüsse
Zum Anschluss eines DJ-Players, einer Komponente mit Line-Pegel-
Ausgang oder eines Phono-Ausgabegeräts (MM-System).
3
3 USB-Kabelhaken
Zur Aufhängung des USB-Kabels. Siehe „So verwenden Sie den
Kabelhaken/USB-Kabelhaken" (Seite 9).
4 USB-Anschluss
Zum Anschließen an einen Computer.
6
4
5
De
