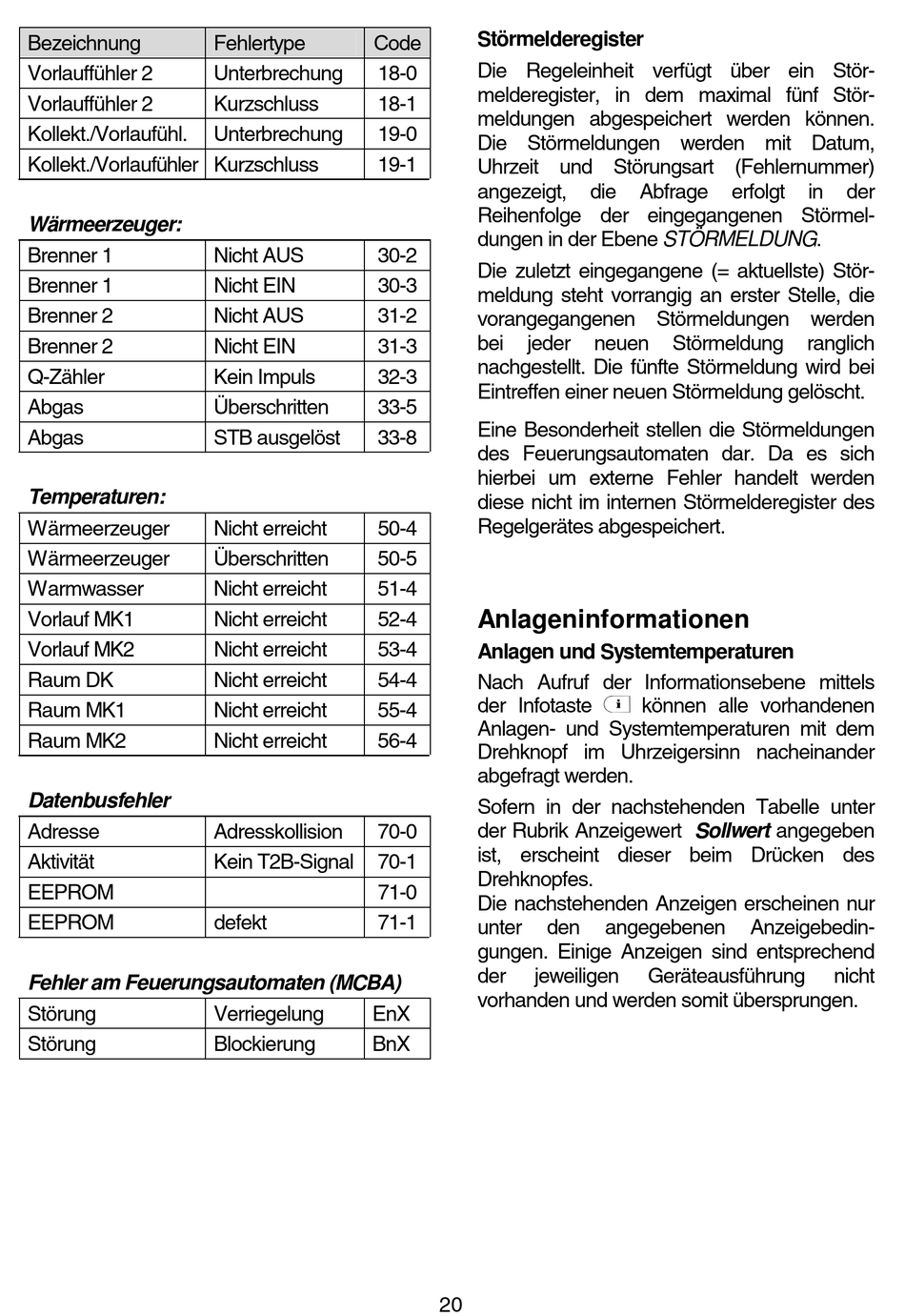

Bezeichnung
Vorlauffühler 2
Vorlauffühler 2
Kollekt./Vorlaufühl.
Kollekt./Vorlaufühler Kurzschluss
Wärmeerzeuger:
Brenner 1
Brenner 1
Brenner 2
Brenner 2
Q-Zähler
Abgas
Abgas
Temperaturen:
Wärmeerzeuger
Wärmeerzeuger
Warmwasser
Vorlauf MK1
Vorlauf MK2
Raum DK
Raum MK1
Raum MK2
Datenbusfehler
Adresse
Aktivität
EEPROM
EEPROM
Fehler am Feuerungsautomaten (MCBA)
Störung
Störung
Fehlertype
Code
Unterbrechung
18-0
Kurzschluss
18-1
Unterbrechung
19-0
19-1
Nicht AUS
30-2
Nicht EIN
30-3
Nicht AUS
31-2
Nicht EIN
31-3
Kein Impuls
32-3
Überschritten
33-5
STB ausgelöst
33-8
Nicht erreicht
50-4
Überschritten
50-5
Nicht erreicht
51-4
Nicht erreicht
52-4
Nicht erreicht
53-4
Nicht erreicht
54-4
Nicht erreicht
55-4
Nicht erreicht
56-4
Adresskollision
70-0
Kein T2B-Signal
70-1
71-0
defekt
71-1
Verriegelung
EnX
Blockierung
BnX
Störmelderegister
Die Regeleinheit verfügt über ein Stör-
melderegister, in dem maximal fünf Stör-
meldungen abgespeichert werden können.
Die Störmeldungen werden mit Datum,
Uhrzeit und Störungsart (Fehlernummer)
angezeigt,
die
Reihenfolge der eingegangenen Störmel-
dungen in der Ebene STÖRMELDUNG.
Die zuletzt eingegangene (= aktuellste) Stör-
meldung steht vorrangig an erster Stelle, die
vorangegangenen Störmeldungen werden
bei
jeder
neuen
nachgestellt. Die fünfte Störmeldung wird bei
Eintreffen einer neuen Störmeldung gelöscht.
Eine Besonderheit stellen die Störmeldungen
des Feuerungsautomaten dar. Da es sich
hierbei um externe Fehler handelt werden
diese nicht im internen Störmelderegister des
Regelgerätes abgespeichert.
Anlageninformationen
Anlagen und Systemtemperaturen
Nach Aufruf der Informationsebene mittels
der Infotaste ¤ können alle vorhandenen
Anlagen- und Systemtemperaturen mit dem
Drehknopf im Uhrzeigersinn nacheinander
abgefragt werden.
Sofern in der nachstehenden Tabelle unter
der Rubrik Anzeigewert Sollwert angegeben
ist, erscheint dieser beim Drücken des
Drehknopfes.
Die nachstehenden Anzeigen erscheinen nur
unter
den
angegebenen
gungen. Einige Anzeigen sind entsprechend
der
jeweiligen
vorhanden und werden somit übersprungen.
20
Abfrage
erfolgt
in
Störmeldung
ranglich
Anzeigebedin-
Geräteausführung
der
nicht
