I. Aufbauanleitung

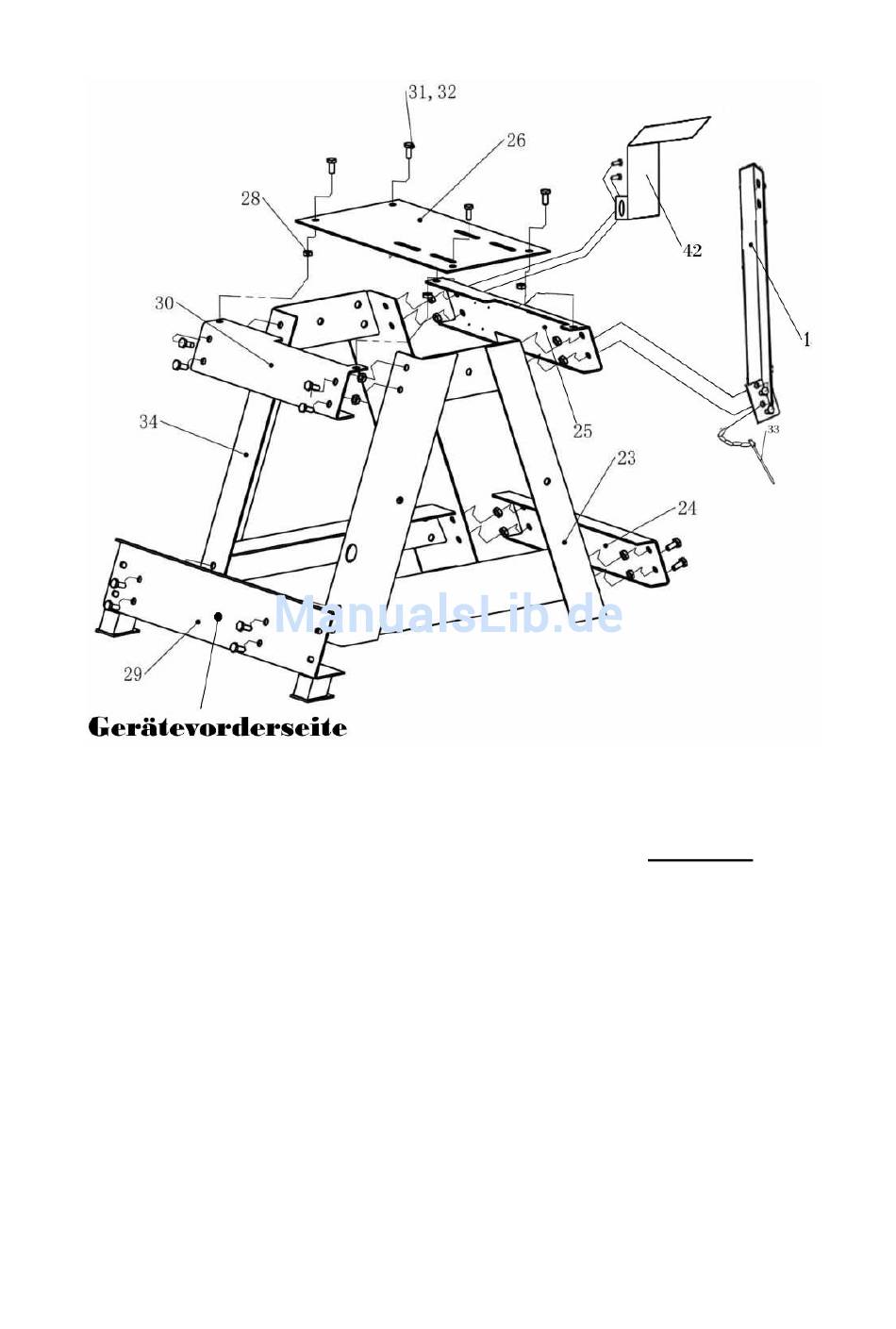

Schritt 1:
1. Vordere Platte A (30#) von innen und vordere Platte C (29#) von außen an die
Standfußplatten A (34#) und Standfußplatte B (23#) mit Sechskantschrauben,
Unterlegscheibe und Mutter befestigen, jedoch noch nicht feste anziehen.
2. Die hintere Platte D (24#) von innen mit Standfußplatten A (34#) und B (23#) auf
dieselbe Weise befestigen und ebenfalls noch nicht feste anziehen.
3. Die Montage der rückseitige Platte B (25#) erfolge ebenfalls von innen. Hierbei
wird
gleichzeitig
Befestigungswinkel für die Blattabdeckung (1#), sowie die Kette mit dem Sägeblatt-
sicherungsstift (33#) befestigt. Siehe Abbildung auf der nächsten Seite!
4. Nun stellen Sie den Standfuß auf eine gerade, ebene Fläche und ziehen alle
Schrauben und Muttern fest an.
5. Nun wird die Hauptplatte (26#) gemäß der Skizze auf den Standfuß montieren.
Version 2.0 vom 14.03.2008
das
Schutzblech
Seite 7 von 16
für
den
Netzanschluss
Copyright by CROSSFER GmbH.
(42#),
der
