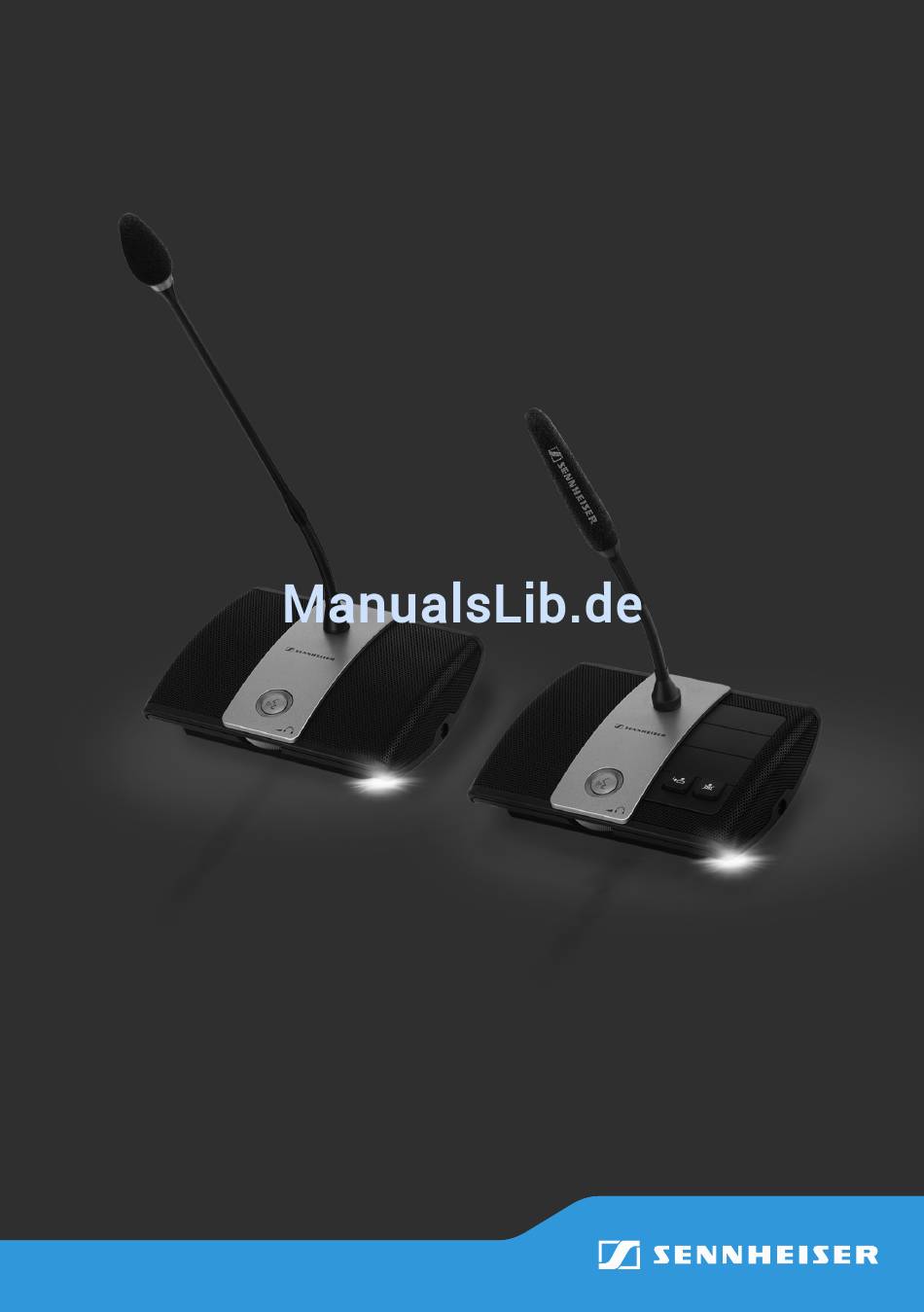

- Seite 1 ADN-W C1 ADN-W D1 ADN C1 ADN D1 Wireless Units Wired Units Bedienungsanleitung...
-
Seite 3: Inhaltsverzeichnis
ADN-W D1/C1 Die drahtgebundenen Delegierten-Sprechstelle ADN D1 und die Vorsit- zenden-Sprechstelle ADN C1 sowie die drahtlosen Delegierten-Sprech- stelle ADN-W D1 und die Vorsitzenden-Sprechstelle ADN-W C1 sind Bestandteil des Konferenzsystems Sennheiser ADN. Um volle Betriebssicherheit in einer redundanten Ringverkabe- lung zu garantieren, wurde die Sprechstellenhardware der ADN C1 und ADN D1 einer Revision unterzogen. -
Seite 4: Lieferumfang
Als nicht bestimmungsgemäßer Gebrauch gilt, wenn Sie die Produkte anders einsetzen, als es in der ADN Bedienungsanleitung beschrieben ist, oder die Betriebsbedingungen nicht einhalten. Alle Bedienungsanleitungen der Komponenten des ADN-Konferenz- systems stehen Ihnen ebenfalls im Internet unter www.sennheiser.com Manual zur Verfügung. www.sennheiser.com... -
Seite 5: Für Den Betrieb Erforderliche Komponenten
SDC CBL RJ45-3, 3 m 009843 der zu verbinden SDC CBL RJ45-5, 5 m 009844 SDC CBL RJ45-10, 10 m 009845 SDC CBL RJ45-20, 20 m 009846 SDC CBL RJ45-50, 50 m 009847 ADN C1/ADN D1 | ADN-W C1/ADN-W D1 | 3... - Seite 6 Spannungsversorgung ADN-W MIC 15-39 504750 Schwanenhalsmikro- Drahtlos- fone für Redebeiträge ADN-W MIC 36-29 504751 Sprech- ADN-W MIC 15-50 504752 stellen ADN-W MIC 36-50 504753 Weiteres Zubehör für das ADN-Konferenzsystem finden Sie unter www.sennheiser.com. 4 | ADN C1/ADN D1 | ADN-W C1/ADN-W D1...
-
Seite 7: Produktübersicht Adn D1/C1
Produktübersicht ADN D1/C1 Produktübersicht ADN D1/C1 ADN C1 ADN D1 Einsprachekorb mit verklebtem Windschutz Mikrofontaste Leuchtring Mikrofontasten-LED Kopfhörerbuchse Lautsprecher < Prioritäts-Taste Buchse Eingang Next-Taste Buchse Ausgang Lautstärkeregler für Kopfhörer Typenschild (siehe Unterseite) ADN C1/ADN D1 | ADN-W C1/ADN-W D1 | 5... -
Seite 8: Produktübersicht Adn-W
Einsprachekorb mit verklebtem Windschutz Mikrofontasten-LED ADN-W MIC 15: verklebt Lautsprecher ADN-W MIC 36: aufgesteckt < Befestigungsgewinde Leuchtring Schleifkontakte Kopfhörerbuchse Mikrofonanschluss Prioritäts-Taste Einschubschienen für Akku ADN-W BA Next-Taste Anschluss für Akku ADN-W BA Lautstärkeregler für Kopfhörer Typenschild Mikrofontaste 6 | ADN C1/ADN D1 | ADN-W C1/ADN-W D1... -
Seite 9: Drahtlos-Sprechstellen Adn-W D1/C1 Für Den Betrieb Vorbereiten
Drahtlos-Sprechstelle mit Spannung. Das Konferenzsystem erkennt automatisch, ob es sich bei der kabellos verbundenen Sprechstelle um eine Vorsitzenden- (ADN-W C1) oder Delegierten-Sprechstelle (ADN-W D1) handelt und initialisiert diese selbstständig. Informatio- nen über die Konfiguration des Drahtlosbetriebs finden Sie in der Sys- tem-Bedienungsanleitung oder in der Anleitung der Zentraleinheit ADN CU1 und des Antennenmoduls ADN-W AM. -
Seite 10: Akku Einsetzen/Entnehmen
Akku ADN-W BA blinkt die HF-Funkstatusanzeige langsam blau. Nach Abschluss des Initialisierungsvorgangs und der Anmel- dung am Antennenmodul ADN-W AM erlöschen die Mikrofontas- ten-LED und der Leuchtring . Am Akku ADN-W BA zeigt die HF-Funkstatusanzeige die Übertragungsqualität an: 8 | ADN C1/ADN D1 | ADN-W C1/ADN-W D1... - Seite 11 Talk“ verwenden, können Sie die Drahtlos-Sprechstelle nur ausschalten, indem Sie den Akku entnehmen. Die Funktion zum manuellen Ausschalten über die Mikrofon- Taste können Sie auch deaktivieren (detaillierte Informationen finden Sie in der ADN System-Bedienungsanleitung). ADN C1/ADN D1 | ADN-W C1/ADN-W D1 | 9...
-
Seite 12: Delegierten-Sprechstellen Bedienen
Sobald Ihnen das Rederecht vom Vorsitzenden zugeteilt wird, schaltet sich Ihr Mikrofon ein. Die Mikrofontasten-LED und der Leuchtring leuchten rot. Der Lautsprecher wird stumm- geschaltet. Je nach Konferenz-Betriebsart und eingestelltem Spre- cherlimit wird der zuvor aktivierten Sprechstelle das Rederecht entzogen. 10 | ADN C1/ADN D1 | ADN-W C1/ADN-W D1... - Seite 13 – nach links, um die Lautstärke zu verringern. Beim Ausschalten wird die Lautstärke auf einen mittleren Wert zurückgesetzt. Vol - Vol + Die Lautstärke des Sprechstellen-Lautsprechers stellen Sie über die Zentraleinheit ein (detaillierte Informationen finden Sie in der ADN System-Bedienungsanleitung). ADN C1/ADN D1 | ADN-W C1/ADN-W D1 | 11...
-
Seite 14: Vorsitzenden-Sprechstellen Bedienen
Mit einer Vorsitzenden-Sprechstelle Konferenzen beenden oder das Rederecht entziehen (Cancel-Funktion) Stellen Sie im Bedienmenü der Zentraleinheit die Funktion der Prioritäts-Taste der Vorsitzenden-Sprechstelle („Löschen der Warteliste bei Cancel“) ein: Hauptmenü Konferenzmenü Löschen der Warteliste bei Cancel 12 | ADN C1/ADN D1 | ADN-W C1/ADN-W D1... -
Seite 15: Sprechstellen Reinigen Und Pflegen
Die Stummschaltung der Sprechstellen wird aufgehoben. Der Dis- kussionsbetrieb wird fortgesetzt. Sprechstellen reinigen und pflegen Entnehmen Sie den Drahtlos-Sprechstellen ADN-W C1 oder ADN-W D1 den Akku ADN-W BA (siehe Seite 8). Reinigen Sie die Produkte ausschließlich mit einem trockenen und weichen Tuch. -
Seite 16: Technische Daten
Abmessungen (B x H x T) 185 x 63 x 140 mm; ohne Schwanenhals Gewicht ca. 700 g Mikrofon Richtcharakteristik Superniere Frequenzgang 190 Hz bis 14,5 kHz In Übereinstimmung mit Europa: EN 55103-1/-2 Sicherheit EN 60065 14 | ADN C1/ADN D1 | ADN-W C1/ADN-W D1... - Seite 17 Technische Daten Drahtlos-Sprechstellen ADN-W D1 und ADN-W C1 Konsole Funk-Frequenzbereiche 2,4 GHz, 5,1 bis 5,9 GHz Funk-Ausgangsleistung max. 100 mW Audioqualität 16 bit / 32 kHz Betriebszeit > 20 Std. (Akku ADN-W BA) Optionale externe Netzteilspannung 12 V über Akku ADN-W BA Akkuladedauer typ.
-
