4

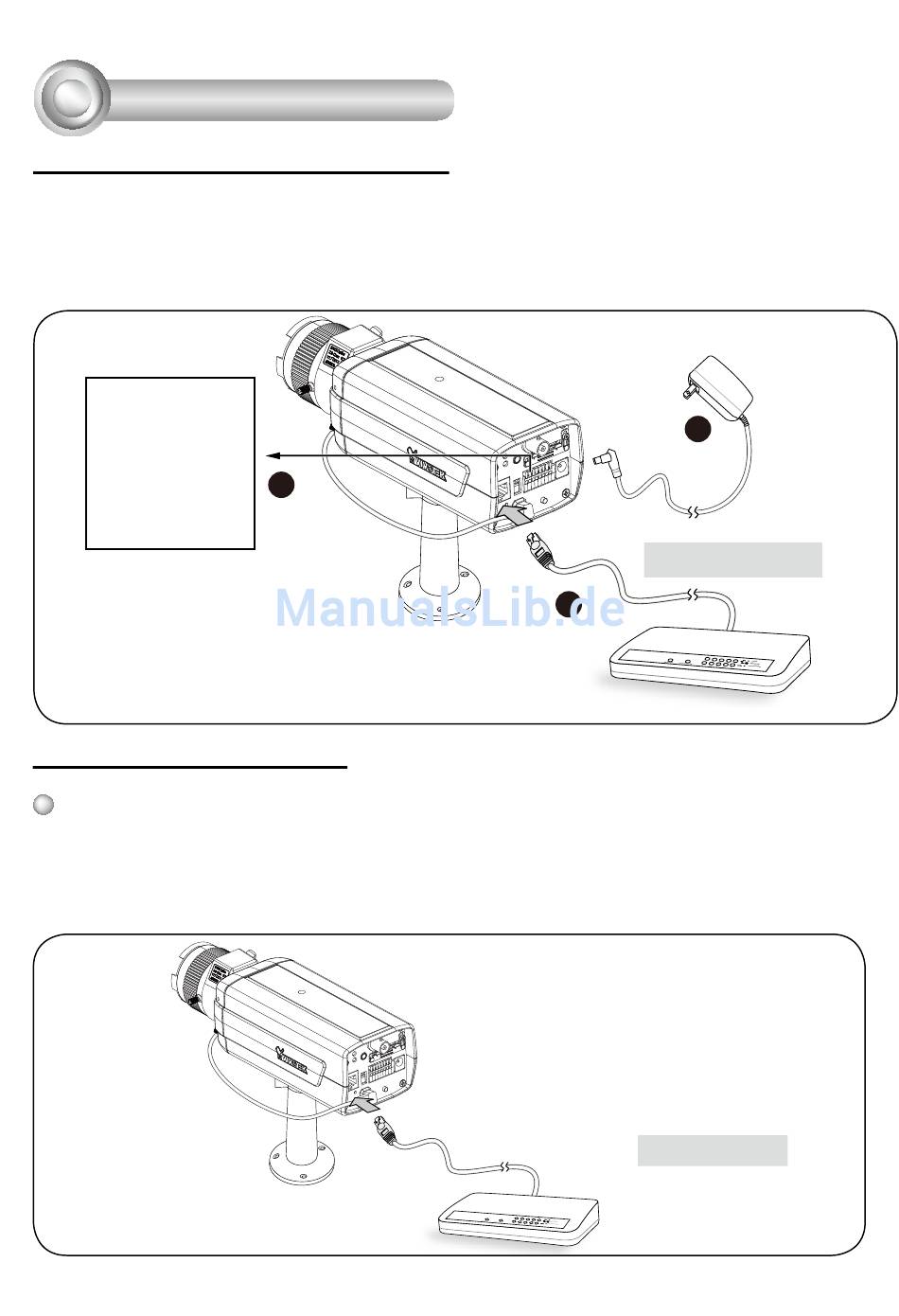

Netzwerkverwendung
Allgemeine Verbindung (ohne PoE)
1. Falls Sie externe Geräte, wie Sensoren und Alarmanlagen haben, so stellen Sie
eine Verbindung mit der Allgemeinen E/A Anschlussleiste her.
2. Schließen Sie die Kamera über ein Ethernetkabel an einen Hub an.
3. Verbinden Sie das Netzkabel der Netzwerkkamera mit einer Steckdose.
1: Strom +12V
2: Digitaler Ausgang
3: Digitaler Eingang
4: Erdung
5: AC 24V
6: AC 24V
7: RS485+
8: RS485-
Power over Ethernet (PoE)
Beim Einsatz eines PoE-fähigen Hubs
Ihre Kamera ist PoE-kompatibel, kann also über ein einzelnes Ethernetkabel mit
Daten und Strom versorgt werden. Zum Anschluss der Kamera an einen PoE-
kompatiblen Hub per Ethernetkabel schauen Sie sich bitte die folgende Illustration an.
1
DE - 59
3
Ethernet-Switch
2
PoE Switch
