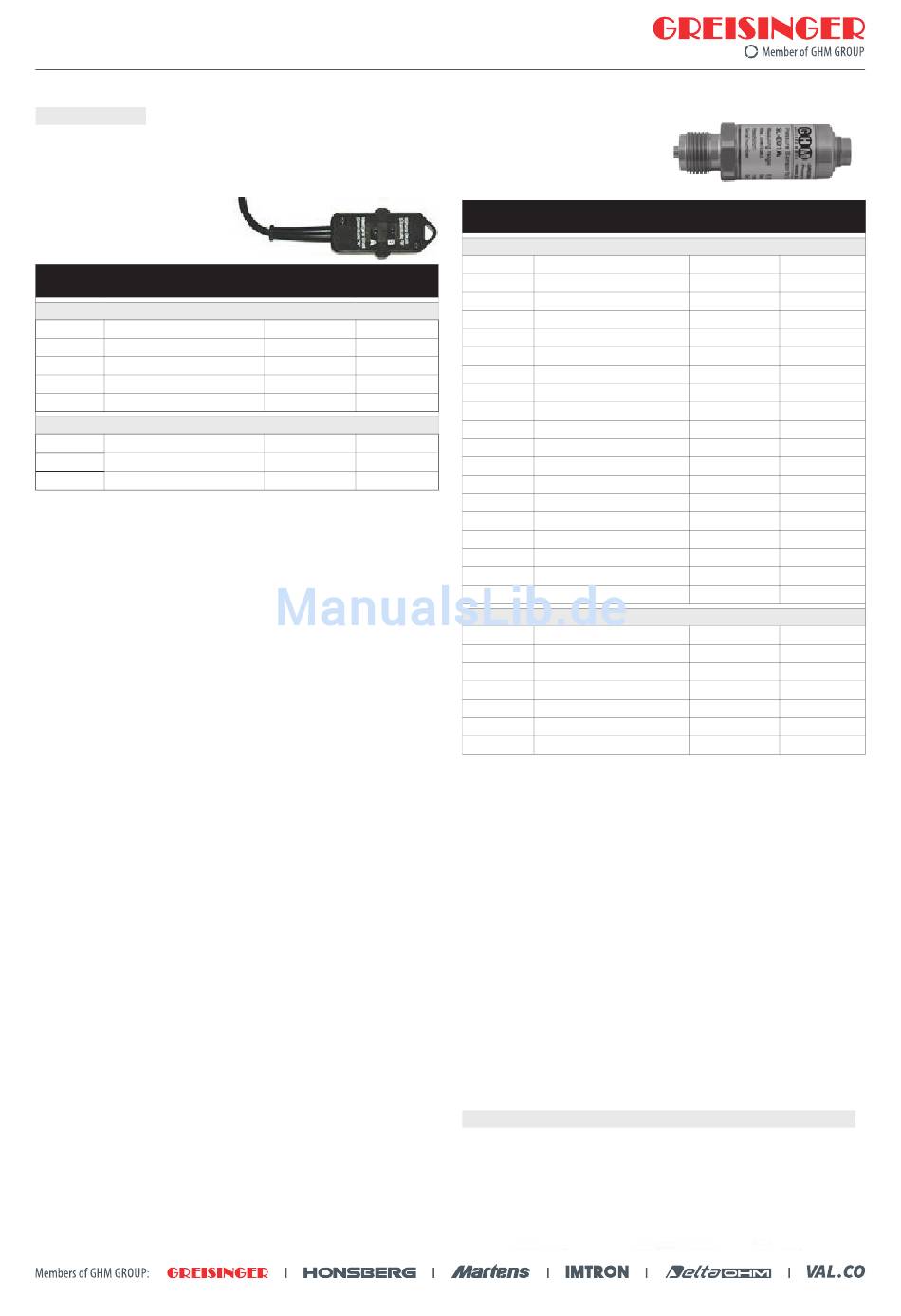

Produktinformation GHMsilverline Handmessgeräte
Drucksensoren
Das Set kann je nach Kundenwunsch mit 1 oder 2 Sensoren aus-
gestattet werden.
Mögliche Sensoren:
Kunststoff-Drucksensoren:
(mit Anschlusskabel)
Messbereich
Relativdrucksensoren
SL-K01R -1,999..+2,500 mbar rel.
SL-K02R -19,99..+25,00 mbar rel.
SL-K03R -199,9..+350,0 mbar rel.
SL-K04R -1000..+2000 mbar rel.
SL-K05R -1,00..+10,00 bar rel.
Absolutdrucksensoren
SL-K01A 0..1300 mbar abs.
SL-K02A 0..2000 mbar abs.
SL-K03A 0,00..7,00 bar abs.
Technische Daten
Sensor
: piezoresistiver Drucksensor
Druckanschluss
: 2 Anschlusszapfen aus Nylon für
Schläuche 6 x 1 mm (6 mm Außen-Ø
und 4 mm Innen-Ø)
Elektronik
: Verstärker und Datenspeicher für Sen-
sordaten (Messbereich, Kalibration, etc.)
Genauigkeit (typ.)
Relativdrucksensoren
: Hysterese / Linearität: ± 0,15 % FS
Temp.einfluss (0..50 °C) : ± 1,0 % FS
Absolutdrucksensoren : Hysterese / Linearität: ± 0,15 % FS
Temp.einfluss (0..50 °C) : ± 0,4 % FS
Arbeitstemperatur
: 0..50 °C
Relative Feuchte
: 0..95 % r.F. (nicht betauend)
Lagertemperatur
: -40..+85 °C
Gehäuse
: aus ABS mit Aufhängeöse
Abmessungen
: ohne Anschlusszapfen:
68 x 32,5 x 15 mm (L x B x D),
mit Anschlusszapfen:
68 x 32,5 x 27,5 mm(L x B x D)
Gewicht
: 75 g
Geräteanschluss
: 1 m PVC Anschlusskabel, geschirmt,
fest verbunden mit 7-poligem
Bajonettstecker
2
pi-gr-GHMsilverline_d V3.00-00
(max.)
Überlast
Auflösung
200 mbar
0,001 mbar
300 mbar
0,01 mbar
1 bar
0,1 mbar
4 bar
1 mbar
10,34 bar
10 mbar
4 bar
1 mbar
4 bar
1 mbar
10,34 bar
10 mbar
Edelstahl-Drucksensoren:
(ohne Anschlusskabel)
Messbereich
Relativdrucksensoren
SL-E01R
-1000..+1500 mbar rel.
SL-E02R
-1000..+3000 mbar rel.
SL-E03R
0,0..100,0 mbar rel.
SL-E04R
0,0..250,0 mbar rel.
SL-E05R
0,0..400,0 mbar rel.
SL-E06R
0..1000 mbar rel.
SL-E07R
0..2500 mbar rel.
SL-E08R
0..4000 mbar rel.
SL-E09R
0..6000 mbar rel.
SL-E10R
0,00..10,00 bar rel.
SL-E11R
0,00..25,00 bar rel.
SL-E12R
0,00..40,00 bar rel.
SL-E13R
0,00..60,00 bar rel.
SL-E14R
0,0..100,0 bar rel.
SL-E15R
0,0..160,0 bar rel.
SL-E16R
0,0..250,0 bar rel.
SL-E17R
0,0..400,0 bar rel.
SL-E18R
0,0..600,0 bar rel.
SL-E19R
0..1000 bar rel.
Absolutdrucksensoren
SL-E01A
0..1000 mbar abs.
SL-E02A
0..2500 mbar abs.
SL-E03A
0..4000 mbar abs.
SL-E04A
0..6000 mbar abs.
SL-E05A
0,00..10,00 bar abs.
SL-E06A
0,00..16,00 bar abs.
SL-E07A
0,00..25,00 bar abs.
Technische Daten
Sensor
: Drucksensor aus Edelstahl (medienberüh-
rende Teile) Geeignet für aggressive
Medien, Wasser, etc.
Druckanschluss
: Anschlussgewinde G ½B
Elektronik
: Verstärker und Datenspeicher für Sen-
sordaten (Messbereich, Kalibration, etc.)
Elektronik vergossen
Genauigkeit (typ.)
Hysterese / Linearität
: ± 0,15 % FS
TK Nullpunkt / Steigung : ± 0,02 % FS / K
Messstofftemperatur
: -25..+100 °C
(kompensierter Bereich: 0..70 °C)
Arbeitstemperatur
: -20..+80 °C
Lagertemperatur
: -40..+80 °C
Gehäuse
: aus CrNi-Stahl oder Elgiloy
(messstoffberührende Teile)
Abmessungen
: 88,5 mm, Ø 27 mm
Gewicht
: ca. 220 g
Schutzart
: IP67 (Sensor)
Kabelanschluss
: M16-Einbaustecker
Anschlusskabel für Edelstahl-Drucksensoren SL-EK01
PVC Anschlusskabel, geschirmt mit 7-poligen Bajonettstecker und
M16-Buchse, Kabel und Bajonettstecker wasserdicht nach IP 67.
Standardlänge: 1 m (Längen bis 10 m möglich)
(max.)
Überlast
Auflösung
10 bar
1 mbar
17 bar
1 mbar
1 bar
0,1 mbar
2 bar
0,1 mbar
2 bar
0,1 mbar
5 bar
1 mbar
10 bar
1 mbar
17 bar
1 mbar
35 bar
1 mbar
35 bar
10 mbar
50 bar
10 mbar
80 bar
10 mbar
120 bar
10 mbar
200 bar
0,1 bar
320 bar
0,1 bar
500 bar
0,1 bar
800 bar
0,1 bar
1200 bar
0,1 bar
1500 bar
1 bar
5 bar
1 mbar
10 bar
1 mbar
17 bar
10 mbar
35 bar
10 mbar
35 bar
10 mbar
80 bar
10 mbar
50 bar
10 mbar
pi-gr-SL-P_d V1.00-01
11
