Master-Slave-Betrieb; Steuerung Über Einen Externen Dmx-Controller - Dmx Al08 Bedienungsanleitung

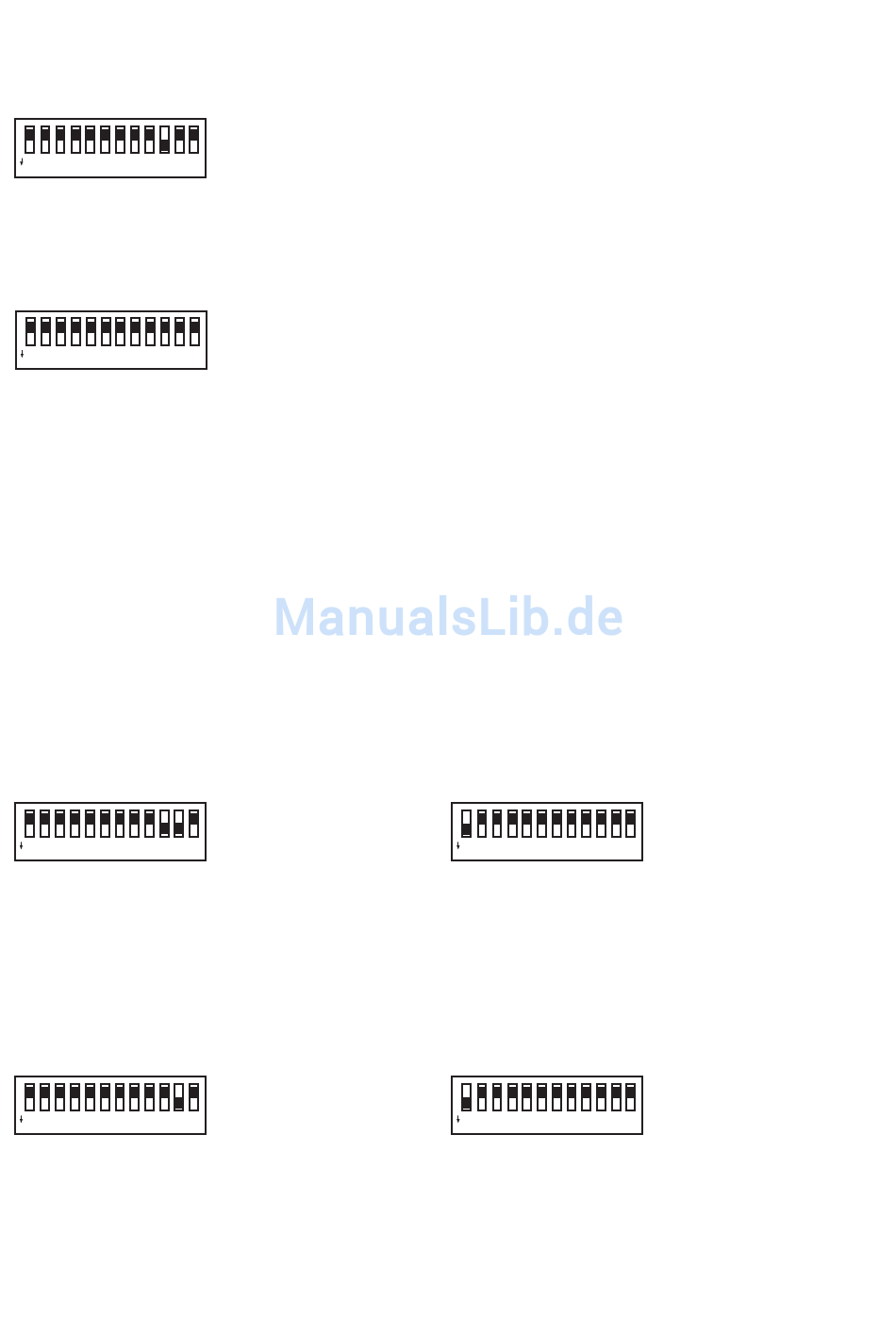

Stellen Sie den DIP-Schalter 10 in die
Stellung "ON", alle anderen DIP-Schal-
ter (6) in die Stellung "OFF".
1 2 3 4 5 6 7 8 9 10 11 12
ON
Stand-alone-Betrieb mit Musiksteuerung
Stellen Sie alle DIP-Schalter (6) in die
Stellung "OFF".
1 2 3 4 5 6 7 8 9 10 11 12
ON

Master-Slave-Betrieb

Im Master-Slave-Betrieb werden die DMX-Anschlüsse (4 und 5) von bis zu 32 Gerä-
ten miteinander verbunden (Anschluss siehe "Anschluss bei Master-Slave-Betrieb").
Das erste Gerät in dieser Kette (das sogenannte Master-Gerät) steuert hierbei die
anderen Geräte (Slave-Geräte), die dann synchron die Lasermuster des Master-
Gerätes übernehmen.
Master-Slave-Betrieb mit eingebautem
Controller
Stellen Sie am Master-Gerät die DIP-
Schalter 10 und 11 in die Stellung "ON",
alle anderen DIP-Schalter (6) in die Stel-
lung "OFF".
1 2 3 4 5 6 7 8 9 10 11 12
ON
Master-Slave-Betrieb mit Musiksteue-
rung
Stellen Sie am Master-Gerät den DIP-
Schalter 11 in die Stellung "ON", alle
anderen DIP-Schalter (6) in die Stellung
"OFF".
1 2 3 4 5 6 7 8 9 10 11 12
ON
Steuerung über einen externen DMX-Controller
Jedes DMX-Gerät einer DMX-Kette benötigt eine sogenannte Startadresse, um vom
Controller eindeutig angesteuert werden zu können. Diese Startadresse wird durch
Hierdurch wird der eingebaute Control-
ler aktiviert.
Die verschiedenen Lasermuster werden
nacheinander angezeigt.
Hierdurch wird die Musiksteuerung akti-
viert.
Die Empfindlichkeit
SOUND (7) wird später beim Betrieb mit
dem Regler LEVEL (3) an die Lautstärke
angepasst.
Stellen Sie an den Slave-Geräten die
DIP-Schalter 1 in die Stellung "ON", alle
anderen DIP-Schalter (6) in die Stellung
"OFF".
1 2 3 4 5 6 7 8 9 10 11 12
ON
Stellen Sie an den Slave-Geräten die
DIP-Schalter 1 in die Stellung "ON", alle
anderen DIP-Schalter (6) in die Stellung
"OFF".
1 2 3 4 5 6 7 8 9 10 11 12
ON
des Mikrofons
11
