Zum Durchsuchen des Bildes nach der Kante benötigen Sie zwei Werkzeuge:
Sie benötigen außerdem einen Schritt, der die obere Kante auf der rechten Seite findet. Sie sollten diesen
Schritt aber erst hinzufügen, nachdem Sie die nötigen Parameter gesetzt haben.
8.
9.
10. Fügen Sie eine Beschreibung des Schrittes hinzu, zum Beispiel „ROI oben auf das Etikett setzen".
©
30
SICK AG • Advanced Industrial Sensors • www.sick.com • Alle Rechte vorbehalten
Schließen Sie das Handbuch ggf. wieder. Mit der Taste F1 können Sie zu jedem Werkzeug weitere
Informationen erhalten.
Wählen Sie Debug
Schritt ausführen im IVC-Studio-Menü, oder drücken Sie die F5-Taste auf der
Tastatur.
Ein Bild wird jetzt aus der Kamera abgerufen und in Bildspeicher 0 gespeichert.

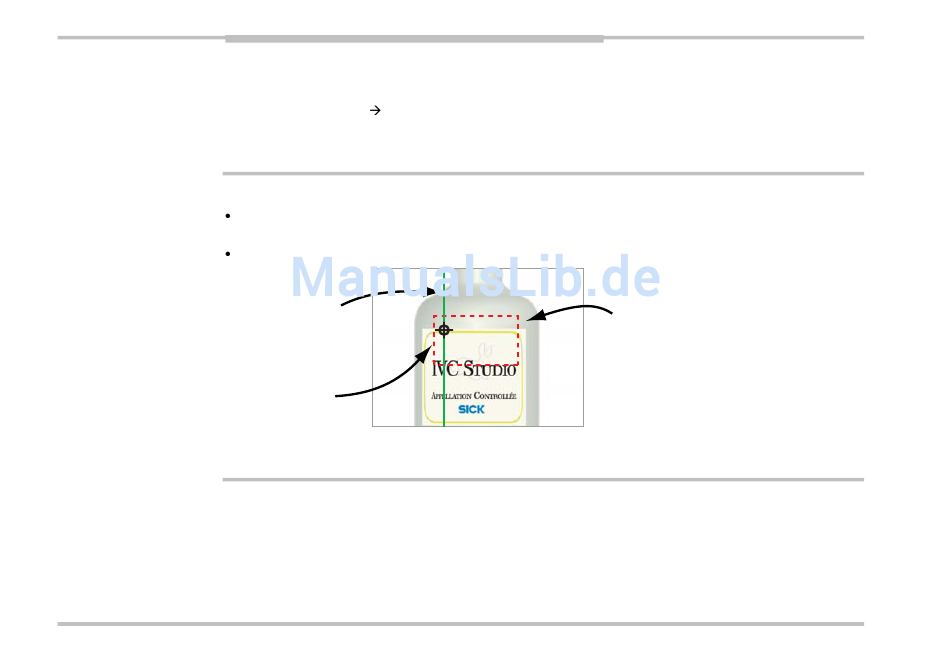

Ein ROI-Rechteck, das einen Analysebereich (Region of Interest) erzeugt. Dieser definiert, wo im Bild Sie
eine Kante des Etiketts zu finden erwarten.
Ein Spaltenkante suchen, das nach der oberen Kante des Etiketts auf der linken Seite des Bildes sucht.
Abtastlinie
Linker Rand
Klicken Sie auf das Werkzeug ROI-Rechteck in der Werkzeugleiste ROI.
Im angezeigten Dialogfenster wählen Sie ...nach aktuellem Schritt, und klicken Sie auf OK.
Der ROI-Rechteck-Schritt wird zur Programmliste hinzugefügt.
