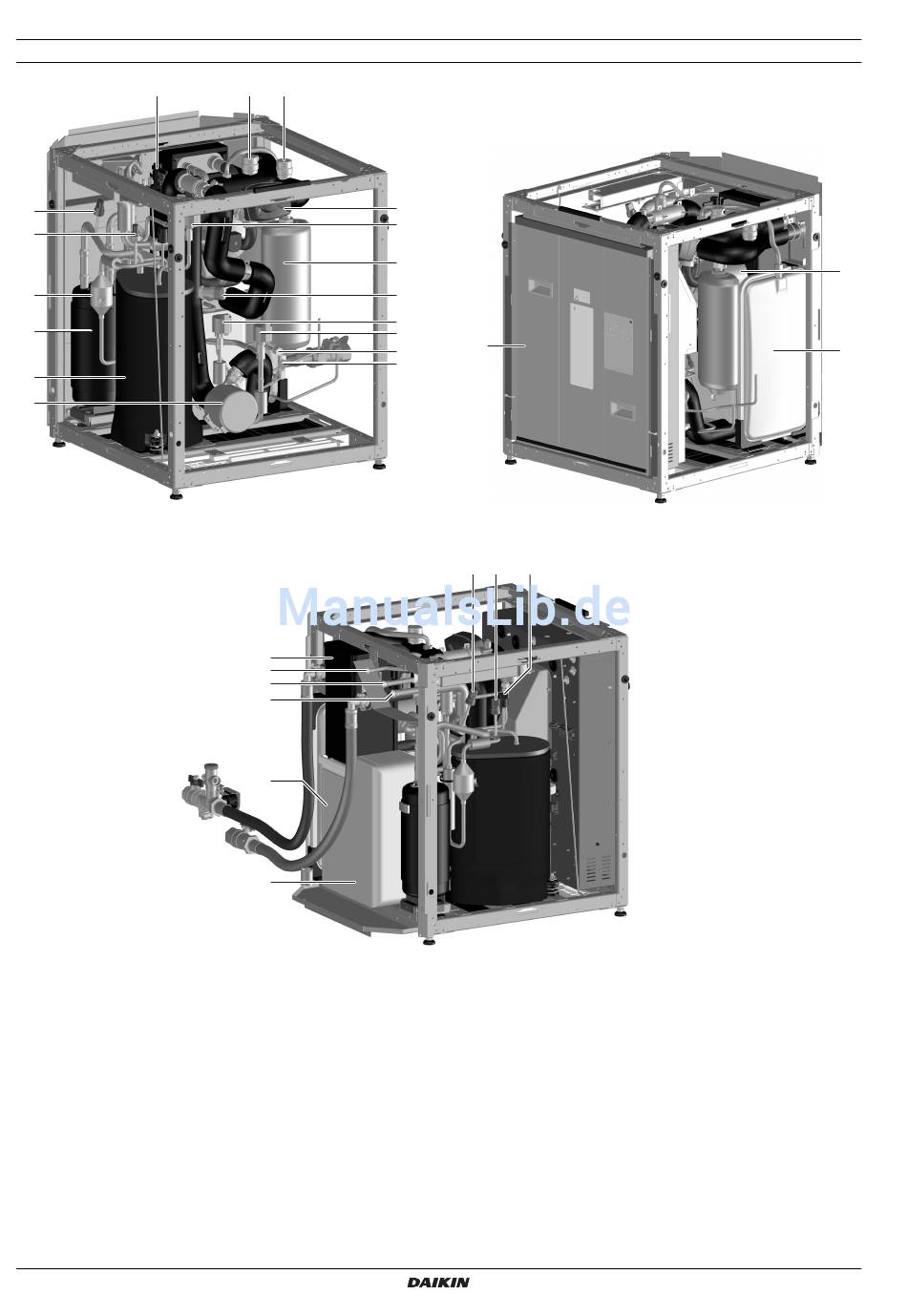

5.2. Hauptkomponenten in der Einheit

Invertierbare Einheit (EKHVMYD)

14
4
6
3
1
2
10
1 R134a Akkumulator
2 R134a Kompressor
3 R134a Ablassdämpfer
4 R134a Niederdruck-Sensor
5 R134a Hochdruckschalter
6 R134a Hochdruck-Sensor
7 R134a Expansionsventil
8 R410A Kühl-Expansionsventil
9 R410A Heiz-Expansionsventil
10 Heizpumpe
11 3-Wege-Ventil (Kühlen/Heizen)
12 Entlüftung
13 Sicherheitsventil
Installationsanleitung
6
12 12
11
8
15
13
9
7
26
25
19
23
22
21
17
18
24
4 6 5
14 Flussschalter
15 Ausdehnungsgefäß (Kühlen/Heizen)
16 Ausdehnungsgefäß (Heizen/Warmwasserbereitung (Brauchwasser))
17
18 Heizplatten-Wärmetauscher
19 Kaskadenplatten-Wärmetauscher
20 Kühlplatten-Wärmetauscher
21 Kühlpumpe
22 R410A Sauganschluss
23 R410A Anschluss für Gasablass
24 R410A Anschluss für flüssiges Kältemittel
25 Schaltkasten
26 R134a Hochdruck Service-Stutzen
EKHVMRD50+80ABV1 + EKHVMYD50+80ABV1
Daikin Altherma Inneneinheit
4P404420-1 – 2015.04
20
16
