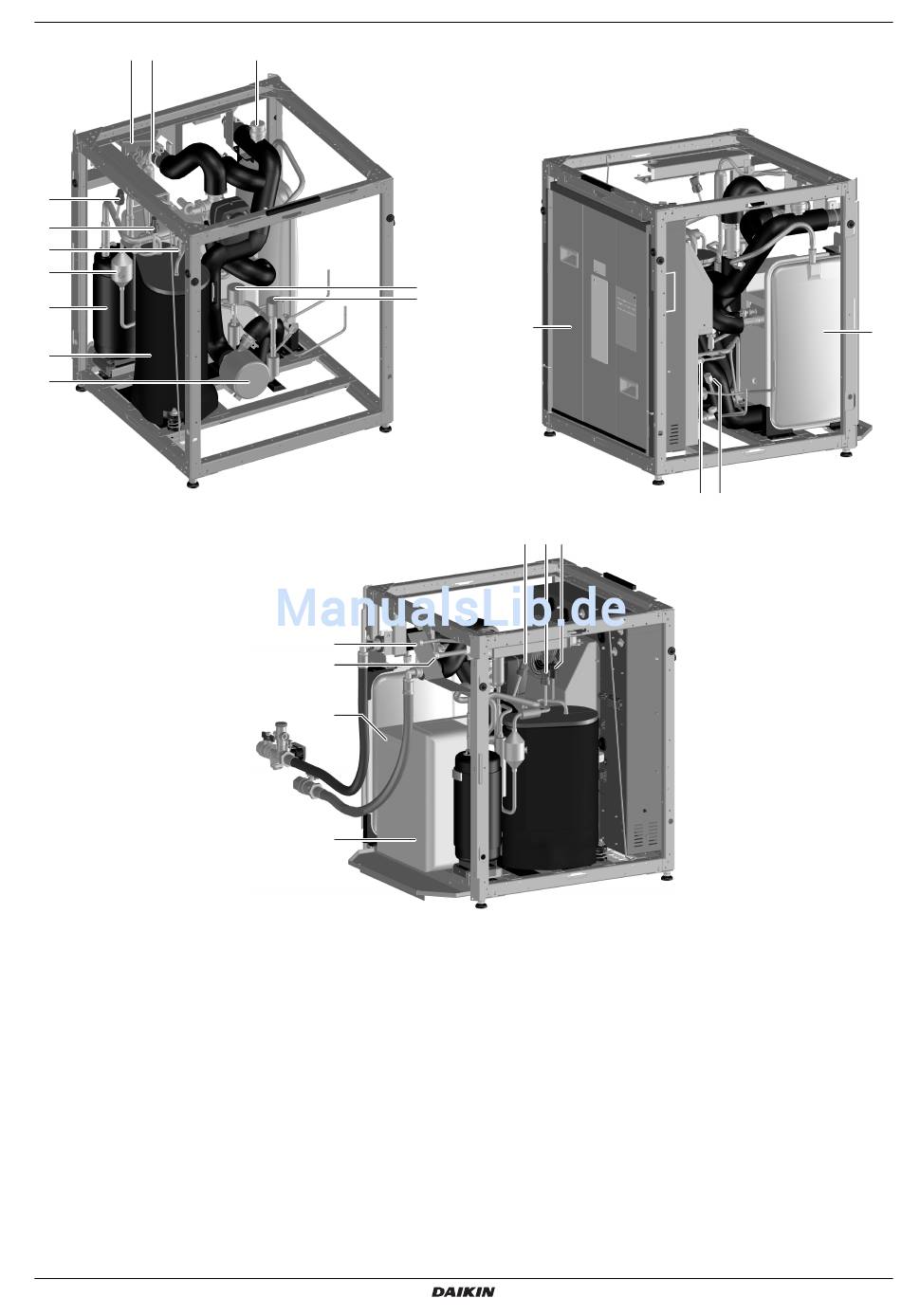

Nur für den Heizbetrieb vorgesehene Einheit (EKHVMRD)
15
16
4
6
5
3
1
2
9
1
R134a Akkumulator
2
R134a Kompressor
3
R134a Ablassdämpfer
4
R134a Niederdruck-Sensor
5
R134a Hochdruckschalter
6
R134a Hochdruck-Sensor
7
R134a Expansionsventil
8
R410A Heiz-Expansionsventil
9
Heizpumpe
10
Entlüftung
EKHVMRD50+80ABV1 + EKHVMYD50+80ABV1
Daikin Altherma Inneneinheit
4P404420-1 – 2015.04
10
15
14
12
13
8
7
16
4
6 5
11
Ausdehnungsgefäß
12
Heizplatten-Wärmetauscher
13
Kaskadenplatten-Wärmetauscher
14
R410A Anschluss für Gasablass
15
R410A Anschluss für flüssiges Kältemittel
16
Schaltkasten
17
R134a Hochdruck Service-Stutzen
18
R134a Niederdruck Service-Stutzen
17
18
