VIESMANN
Montage- und Serviceanleitung
für die Fachkraft

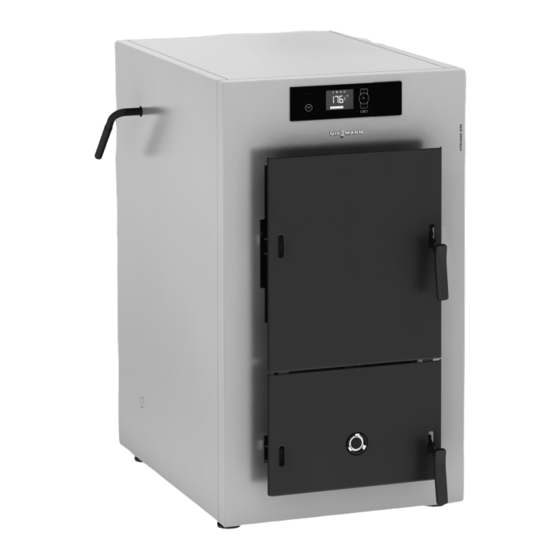

Vitoligno 150-S
Typ V15A, 17 bis 30 kW
Hochleistungs-Holzvergaserkessel
für Scheitholz bis 50 cm Länge
Gültigkeitshinweise siehe letzte Seite
VITOLIGNO 150-S
Bitte aufbewahren!
5790 847 DE
3/2017

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann VITOLIGNO 150-S

Inhaltszusammenfassung für Viessmann VITOLIGNO 150-S

  • Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitoligno 150-S Typ V15A, 17 bis 30 kW Hochleistungs-Holzvergaserkessel für Scheitholz bis 50 cm Länge Gültigkeitshinweise siehe letzte Seite VITOLIGNO 150-S Bitte aufbewahren! 5790 847 DE 3/2017...

  • Seite 2: Erläuterung Der Sicherheitshinweise

    Die Instandsetzung von Bauteilen mit sicher- Spannungsfreiheit kontrollieren. heitstechnischer Funktion gefährdet den siche- ■ Anlage gegen Wiedereinschalten sichern. ren Betrieb der Anlage. Defekte Bauteile müssen durch Viessmann Ori- Gefahr ginalteile ersetzt werden. Heiße Oberflächen können Verbrennungen zur Folge haben. Zusatzkomponenten, Ersatz- und Verschleißteile ■...

  • Seite 3: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Sicherheitshinweise für den Betrieb der Anlage Verhalten bei Abgasgeruch Gefahr Abgase können zu lebensbedrohenden Vergif- tungen führen. ■ Heizungsanlage außer Betrieb nehmen. Aufstellort belüften. ■ Türen zu Wohnräumen schließen, um eine ■ Verbreitung der Abgase zu vermeiden. Verhalten bei Wasseraustritt aus dem Gerät Gefahr Bei Wasseraustritt aus dem Gerät besteht die...

  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis 1. Information Entsorgung der Verpackung ..............Symbole ....................Bestimmungsgemäße Verwendung ............Wartung und Reinigung ................. 2. Montagevorbereitung ........................ 3. Montageablauf Manuelle Wärmetauscherreinigung einbauen (falls vorhanden) ... 17 Türen abbauen ..................20 Wärmedämmung anbauen ..............20 Wärmedämm-Matte unten anbauen ........... 20 ■...
  • Seite 5 Inhaltsverzeichnis Inhaltsverzeichnis (Fortsetzung) Baugruppe Abgas Ein-/Austritt .............. 64 Baugruppe Regelung ................66 Baugruppe Sonstige ................68 10. Funktionsbeschreibung Anzeige- und Bedienelemente ............... 70 Anschluss- und Verdrah- ........................ 71 tungsschema 12. Protokolle ........................ 73 13. Technische Daten ........................ 74 14. Entsorgung Endgültige Außerbetriebnahme und Entsorgung ........

  • Seite 6: Information

    Information Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- gungen der Verwertung zuführen. DE: Nutzen Sie das von Viessmann organisierte Ent- sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/ Lüftungsfachbetrieb entsorgt.

  • Seite 7: Wartung Und Reinigung

    Information Bestimmungsgemäße Verwendung (Fortsetzung) Die gewerbliche oder industrielle Verwendung zu Fehlgebrauch des Geräts bzw. unsachgemäße Bedie- einem anderen Zweck als zur Gebäudeheizung oder nung (z. B. längeres Betreiben in geöffnetem Zustand) Trinkwassererwärmung gilt als nicht bestimmungsge- ist untersagt und führt zum Haftungsausschluss. Fehl- mäß.

  • Seite 8: Montagevorbereitung

    Montagevorbereitung Montagevorbereitung Abstandsmaße (480) (480) (250) (250) Abb. 1 Erforderlicher Abstand zum Reinigen, Anheizen und Nachlegen Nenn-Wärmeleistung 17/23 Maß a Maß b Mindestraumhöhe 1700 2000 Empfohlene Raumhöhe 1900 2100 Maße in Klammern: Heizkessel mit Wärmedämmung Hinweis Bei einem Wandabstand von 250 mm (nach Anbau der Verkleidungsbleche) lassen sich die Türen komplett bis 125°...

  • Seite 9: Einbringung Und Aufstellung

    Montagevorbereitung Montagevorbereitung (Fortsetzung) Einbringung und Aufstellung Transporthinweise auf der Verpackung beachten! Transport: Heizkessel nur stehend und möglichst auf der ■ Achtung Palette zum Aufstellort transportieren. Größere Erschütterungen können den Brenn- ■ Zum Transport über Treppen kann der Heizkessel raum und die Füllraumelemente beschädigen. gesichert werden: Bei Einbringung und Aufstellung den Heizkessel –...
  • Seite 10 Montagevorbereitung Montagevorbereitung (Fortsetzung) Heizkessel von Palette heben Abb. 2 Hinweis 4. Spannbänder lösen und Reinigungswerkzeug ■ Beutel mit Typenschild von linker Transportöse abnehmen. abnehmen und aufbewahren. Gefahr ■ Typenschild wird später auf ein Seitenblech der Kes- selverkleidung geklebt. Unter Spannung stehende Spannbänder können zu Verletzungen führen.

  • Seite 11: Heizkessel Ausrichten

    Montagevorbereitung Montagevorbereitung (Fortsetzung) 5. Heizkessel abheben. Stellfüße aus der Verpackung des Abgasgebläses nehmen und an den Sockel schrauben. ■ Abheben mit Kran Heizkessel an den Ösen einhängen und von Palette heben. Abheben mit Gabelstapler ■ Gabelstapler an der Rückseite oder seitlich am Heizkessel ansetzen.

  • Seite 12: Transportsicherung Entfernen

    Montagevorbereitung Montagevorbereitung (Fortsetzung) Transportsicherung entfernen Abb. 4 1. Türen öffnen. 3. Primärluftabdeckung vorn auf der Innenseite des Füllraums einhängen. 2. Transportsicherungen und verpackte Bauteile aus Füllraum und Ascheraum entfernen. Auf richtigen Sitz der Bauteile im Füllraum (Brennraum) achten.

  • Seite 13: Türanschlag Ändern (Falls Erforderlich)

    Montagevorbereitung Montagevorbereitung (Fortsetzung) Türanschlag ändern (falls erforderlich) Gefahr Schwere Füllraumtür kann Verletzungen verur- sachen. Füllraumtür nur mit 2 Personen aushängen. Abb. 5 1. Türen aushängen. 6. Rändelschraube von Fülltür abschrauben und auf anderer Seite wieder anschrauben. 2. Muttern an Scharnieren und Schließblechen 7.
  • Seite 14 Montagevorbereitung Montagevorbereitung (Fortsetzung) Einstellung der Türen prüfen Hinweis Um die Dichtheit der Türen und die Leichtgängigkeit der Türgriffe sicherzustellen, muss vor Beginn der Montagearbeiten die Einstellung der Türen geprüft werden. 1. Füllraumtür und Aschetür mit einem Papierstreifen (ca. 20 mm breit) prüfen. Der eingeklemmte Papierstreifen darf sich bei kei- ner der zugänglichen Dichtflächen herausziehen lassen.
  • Seite 15 Montagevorbereitung Montagevorbereitung (Fortsetzung) Verkleidungsbleche der Türen ausrichten Hinweis Heizkessel muss waagrecht ausgerichtet sein (siehe Seite 11). 01. Füllraumtür und Aschetür öffnen. Hinweis Die folgenden Arbeiten zuerst komplett an der Aschetür durchführen, danach an der Füllraumtür. 02. Seiteneinstellmuttern oben und unten lösen, sodass diese mit dem Gewindestift bündig abschließen.
  • Seite 16 Montagevorbereitung Montagevorbereitung (Fortsetzung) 10. Tiefeneinstellschrauben erst oben, dann unten anziehen. Hinweis Es ist hilfreich, die Tiefeneinstellschrauben zuerst leicht anzuziehen und die Feinjustierung mit leichten Schlägen oder durch leichtes Drücken und Ziehen des Blechs vorzunehmen. 11. Tür schließen.

  • Seite 17: Montageablauf

    Montageablauf Manuelle Wärmetauscherreinigung einbauen (falls vorhanden) Revisionsdeckel öffnen 01. 2 Muttern M 10 abschrauben und Revisionsdeckel abnehmen. 02. 2 Muttern M 10 abschrauben. Muttern, Schrauben und Unterlegscheiben entfernen. 2. 2x Abb. 8...
  • Seite 18 Montageablauf Manuelle Wärmetauscherreinigung einbauen (falls… (Fortsetzung) 03. Aufhängehaken mit Wirbulatoren herausziehen und ablegen. 04. 2 Schienen mit Bolzen 8 x 20 mm, Scheibe und Federstecker an beiden Seiten am Nockenrohr anbringen. 05. Unteren Teil der Schienen an beiden Seiten am Aufhängehaken der Wirbulatoren einhängen und mit Federstecker sichern.
  • Seite 19 Montageablauf Manuelle Wärmetauscherreinigung einbauen (falls… (Fortsetzung) 06. Aufhängehaken mit Wirbulatoren und Nockenrohr im Abgassammelkasten vor den Buchsen positio- nieren. 07. Welle links und Welle mit Anschlag rechts von außen in das Nockenrohr stecken. Hinweis Auf korrekte Position der Wellen achten. 08.

  • Seite 20: Türen Abbauen

    Montageablauf Türen abbauen Gefahr Schwere Füllraumtür kann Verletzungen verur- sachen. Füllraumtür nur mit 2 Personen aushängen. Abb. 12 Wärmedämmung anbauen Wärmedämm-Matte unten anbauen Abb. 13 1. Wärmedämm-Matte mit der schwarzen Seite nach 2. 3 Haltestäbe unter der Wärmedämm-Matte durch- unten unter den Heizkessel schieben. schieben.

  • Seite 21: Wärmedämm-Mantel Anbauen

    Montageablauf Wärmedämmung anbauen (Fortsetzung) 3. Haltestäbe an beiden Seiten einhaken und so ver- teilen das die Wärmedämm-Matte nicht auf dem Boden aufliegt. Wärmedämm-Mantel anbauen 1. Wärmedämm-Mantel mit schwarzer Seite nach oben über den Heizkessel legen. Hinweis Darauf achten, dass die Ausschnitte im Wärme- dämm-Mantel an der richtigen Stelle sitzen.

  • Seite 22: Seitenbleche Anbauen

    Montageablauf Wärmedämmung anbauen (Fortsetzung) Seitenbleche anbauen Abb. 15 1. 8 Schrauben M 6 x 10 mit Abstand in die Laschen 5. Zugentlastung mit 2 Blechschrauben ST 3,9 an der der Seitenbleche schrauben. Leitungsführung anschrauben. 2. Seitenbleche am Heizkessel einhängen und die 6.

  • Seite 23: Griff Für Manuelle Wärmetauscherreinigung Anbauen (Falls Vorhanden)

    Montageablauf Wärmedämmung anbauen (Fortsetzung) Griff für Manuelle Wärmetauscherreinigung anbauen (falls vorhanden) 1. Hinweis Der Griff für die manuelle Wärmetauscherreinigung kann links oder rechts montiert werden. Auf der Seite, an der sich der Griff befinden soll, den perforierten Bereich aus dem Seitenblech tren- nen.

  • Seite 24: Fühler Und Sensoren Anbauen

    Montageablauf Wärmedämmung anbauen (Fortsetzung) Fühler und Sensoren anbauen Abb. 18 Vorlauftemperatursensor Fühler für Sicherheitstemperaturbegrenzer Fühler für thermische Ablaufsicherung (nicht im Lieferumfang) 1. 2 Laschen am Regelungsgehäuse öffnen, Stecker 4. Vorlauftemperatursensor und Fühler für Sicher- lösen und Rückteil der Regelung abnehmen. Vor- heitstemperaturbegrenzer bis zum Anschlag in die derteil der Regelung auf den Kessel legen.

  • Seite 25: Elektrische Leitungen Aller Komponenten Zur Regelung Verlegen

    Montageablauf Wärmedämmung anbauen (Fortsetzung) 6. Lambdasonde in Abgasgebläse schrauben. 9. Leitung an Schrittmotor anschließen. 7. Abgastemperatursensor in die Tauchhülse des Abgasgebläses stecken und mit Schraube sichern. 8. Vordere Mutter vom Türkontaktschalter abschrau- ben. Türkontaktschalter durch die untere Bohrung vom Arretierungshalter stecken und die Mutter wie- der aufschrauben.

  • Seite 26: Vorderblech Anbauen

    Montageablauf Wärmedämmung anbauen (Fortsetzung) Achtung Falls elektrische Leitungen an heißen Bauteilen anliegen, werden sie beschädigt. Beim Verlegen und Befestigen der elektrischen Leitungen darauf achten, dass die max. zulässi- gen Temperaturen der Leitungen nicht über- schritten werden. Vorderblech anbauen Abb. 20 1.

  • Seite 27: Füllraumauskleidung Einbauen (Falls Vorhanden)

    Montageablauf Wärmedämmung anbauen (Fortsetzung) Füllraumauskleidung einbauen (falls vorhanden) Alle Bleche der Füllraumauskleidung mit der oberen Öffnung an die Haken im Füllraum hängen (rechts und links). 1. 6x Abb. 21 Türen anbauen 1. Aschetür in Scharniere einhängen und schließen. Gefahr Schwere Füllraumtür kann Verletzungen ver- ursachen.

  • Seite 28: Elektrisch Anschließen

    Montageablauf Elektrisch anschließen Beim Anschluss externer Schaltkontakte und Kompo- Achtung nenten an die Sicherheitskleinspannung der Regelung Durch elektrostatische Entladung können elekt- sind die Anforderungen der Schutzklasse II einzuhal- ronische Baugruppen beschädigt werden. ten. Das bedeutet 8,0 mm Luft- und Kriechstrecken Vor den Arbeiten geerdete Objekte, z.

  • Seite 29: Trennschalter

    Montageablauf Netzanschluss (Fortsetzung) Trennschalter In der Netzanschlussleitung ist eine Trennvorrichtung vorzusehen, die alle aktiven Leiter allpolig vom Netz trennt, und der Überspannungskategorie III (3 mm) für volle Trennung entspricht. Diese Trennvorrichtung muss gemäß den Errichtungsbestimmungen in der festverlegten elektrischen Installation eingebaut wer- den.

  • Seite 30: Regelung Und Oberblech Anbauen

    Montageablauf Regelung und Oberblech anbauen 1. Rückteil der Regelung auf das Vorderteil schieben, bis die Laschen einrasten. Achtung Beschädigte elektrische Leitungen führen zu Funktionsstörungen. Elektrische Leitungen durch die Öffnungen im Rückteil der Regelung führen. 2. Regelung im Vorderblech einrasten. 3. Hinweis Wir empfehlen, den Aktorentest vor dem Anbau des Oberblechs durchzuführen.

  • Seite 31: Abgasseitig Anschließen

    Montageablauf Abgasseitig anschließen Hinweis Um Schallübertragungen des Abgasgebläses zu ver- meiden, ein elastisches Verbindungsstück in das Abgasrohr einbauen. Abgasrohr nicht in den Schornstein einmauern. Ggf. weiteren Schallschutz bauseits vorsehen. 1. Abgasrohr zum Schornstein steigend (möglichst 45°) verlegen. Hinweis Abgasrohrstutzen ca. 1 cm in den Schornstein ragen lassen.

  • Seite 32: Wasserseitig Anschließen

    Montageablauf Wasserseitig anschließen Schutzkappen von den Anschlüssen auf der Rückseite des Heizkessels entfernen. Hinweis ■ Es dürfen nur geregelte Heizkreise mit Mischer ver- wendet werden. Eine Rücklauftemperaturanhebung (Mindestrücklauf- ■ temperatur 65 °C) muss eingebaut werden. Montageanleitung Kleinverteiler H K L M Sicherheitsleitungen installieren.

  • Seite 33: Erstinbetriebnahme

    Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • 1. Heizungsanlage füllen....................... 34 • • • 2. Alle heizwasserseitigen Anschlüsse auf Dichtheit prüfen • 3. Netzspannung einschalten....................35 •...

  • Seite 34: Heizungsanlage Füllen

    Erstinbetriebnahme, Inspektion, Wartung Heizungsanlage füllen Füllwasser Dieser Wärmeerzeuger stellt Anforderungen an das Achtung Füll- und Heizwasser gemäß: Ungeeignetes Füllwasser fördert Ablagerungen ■ Informationsblatt Nr. 8 des BDH und ZVSHK „Ver- und Korrosionsbildung und kann zu Schäden meidung von Betriebsstörungen und Schäden durch am Gerät führen.

  • Seite 35: Erstinbetriebnahme, Inspektion, Wartung

    Der zusätzliche Wärmeerzeuger wird gesperrt, wenn die Pufferspeichertemperatur (oben) > Systemtem- der Vitoligno 150-S angeheizt wird bzw. sich im Heiz- peratur Soll + 5 K liegt oder der Vitoligno 150-S betrieb befindet. angeheizt wird bzw. sich im Heizbetrieb befindet. ■...

  • Seite 36: Anheizen

    Erstinbetriebnahme, Inspektion, Wartung Anheizen Bedienungsanleitung Anlage außer Betrieb nehmen Gefahr 1. Brennstoff ausbrennen lassen. Das Berühren spannungsführender oder heißer Bauteile kann zu gefährlichen Verletzungen füh- 2. Heizkessel nach dem Abkühlen vom Strom tren- ren. nen. Vor Beginn der Reinigungsarbeiten Netzspan- nung an Sicherung oder Hauptschalter aus- schalten.

  • Seite 37: Füllraum Reinigen (Falls Erforderlich)

    Erstinbetriebnahme, Inspektion, Wartung Übersicht Wartungs- und Reinigungsarbeiten im… (Fortsetzung) Für wiederkehrende Messungen beachten: Abgaswege u. Kamin müssen 3 bis 5 Tage vor Mes- ■ sung gereinigt werden. Kessel sollte dann zwischen Reinigung und Messung mindestens 24 h laufen (5 bis 6 Abbrände) ■...
  • Seite 38 Erstinbetriebnahme, Inspektion, Wartung Füllraum reinigen (falls erforderlich) (Fortsetzung) 1. Trockene und abblätternde Ablagerungen (Asche, 3. Düsenschlitz reinigen z. B. mit einer Draht- Kohle und Teer) mit einem Schaber oder Spachtel bürste. von den Wänden und aus den vorderen und hinteren Ecken entfernen. 4.

  • Seite 39: Nachschaltheizflächen Reinigen

    Erstinbetriebnahme, Inspektion, Wartung Nachschaltheizflächen reinigen 1. 2 Blechschrauben und Spannfedern lösen und Oberblech abnehmen. 2. Wärmedämm-Matte im Bereich des Revisions- deckels hochklappen. 3. 2 Muttern lösen und Revisionsdeckels abneh- men. 4. Falls manuelle Wärmetauscherreinigung vor- handen ist: 2 Spannfedern herausziehen und manuelle Wär- metauscherreinigung vom Aufhängehaken der Wirbulatoren...

  • Seite 40: Ascheraum Und Brennraum Reinigen

    Erstinbetriebnahme, Inspektion, Wartung Ascheraum und Brennraum reinigen 1. Füllraumtür und die Aschetür öffnen. 2. Asche aus Ascheraum und Brennraum entfernen. Falls keine Intensivreinigung durchgeführt wird, kann eine Restschicht Asche im Ascheraum ver- bleiben. Diese Restschicht wirkt wärmedämmend. 3. Falls erforderlich, Brennraum und den Ascheraum reinigen.

  • Seite 41: Abgasgebläse Reinigen

    Erstinbetriebnahme, Inspektion, Wartung Türen auf Dichtheit prüfen (Fortsetzung) Türen neu einstellen Folgende Reihenfolge beachten: ■ Muttern lösen. ■ Scharniere bzw. Arretierungsgriffe verschieben. ■ Muttern wieder anziehen. Abb. 32 Abgasgebläse reinigen Gefahr Hinweis Verbrennungsgefahr an heißen Bauteilen. Die Reinigung des Abgasgebläses ist in folgenden Fäl- Reinigungsarbeiten nur an abgekühltem Heiz- len erforderlich: kessel durchführen.

  • Seite 42: Muttern Am Abgasgebläse Motor

    Erstinbetriebnahme, Inspektion, Wartung Abgasgebläse reinigen (Fortsetzung) 1. Leitungen abklemmen. 2. 6 Muttern am Abgasgebläse herausdrehen. Motor mit Gebläserad herausziehen. 3. Gebläserad, Gebläsegehäuse mit einem Spachtel und einem Staubsauger reinigen. 4. Abgasgebläse in umgekehrter Reihenfolge wieder zusammenbauen. Achtung Falls elektrische Leitungen an heißen Bau- teilen anliegen, werden sie beschädigt.

  • Seite 43: Muttern Abschrauben Und Luftkasten

    Erstinbetriebnahme, Inspektion, Wartung Luftklappe und Sekundärluftzuführung reinigen (Fortsetzung) Abb. 34 1. Füllraumtür und Aschetür öffnen. 5. Luftklappe mit Drahtbürste oder ölfreier Druck- luft reinigen. 2. Blechschrauben lösen und Blech abnehmen. 6. Sekundärluftzuführung reinigen. 3. 4 Muttern abschrauben und Blech mit Schrittmotor abziehen.

  • Seite 44: Luftkästen Und Primärluftzuführung Reinigen

    Erstinbetriebnahme, Inspektion, Wartung Luftkästen und Primärluftzuführung reinigen Abb. 35 01. Füllraumtür 07. Je 4 Schrauben lösen und die Seitenbleche und Aschetür abnehmen. abnehmen. 02. 2 Blechschrauben lösen und Oberblech abbauen. 08. Wärmedämm-Mantel hochklappen. 03. Regelung aus Vorderblech ausrasten und 09. Je 4 Muttern lösen und Luftkästen abbauen.

  • Seite 45: Tauchhülse Für Abgastemperatursensor Reinigen

    Erstinbetriebnahme, Inspektion, Wartung Tauchhülse für Abgastemperatursensor reinigen Tauchhülse ausbauen und reinigen. Hinweis Bei Austausch des Abgastemperatursensors die Tauchhälse nicht ausbauen, sondern nur die Leitungs- verschraubung lösen. Abb. 36 Lambdasonde reinigen Gefahr Verbrennungsgefahr an heißen Bauteilen. Heizkessel ausschalten und abkühlen las- sen.

  • Seite 46: Sicherheitsventile Auf Funktion Prüfen

    Grundglut bilden. Dazu den Füllraum bis zur holzes. Hälfte füllen. Holzscheite längs dicht nebeneinander Der Vitoligno 150-S ist ein Hochleistungs-Holzverga- legen. Dabei Scheite mit starken Querschnittunter- serkessel und muss daher mit einem ausreichend gro- schieden vermeiden. Den Heizkessel in dieser ßen Pufferspeicher betrieben werden.

  • Seite 47: Förderdruck Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Emissionsmessung (Fortsetzung) An der Regelung den Restsauerstoff auf 6 bis 7 % ■ einstellen. ■ Während der Messung (Dauer: 15 min) darf die Kes- selwassertemperatur 82 °C nicht überschreiten. Temperaturanzeige genau beobachten. Schornsteinfeger-Prüfbetrieb aktivieren Bedienungsanleitung Förderdruck prüfen Förderdruck im Abgasrohr messen.

  • Seite 48: Regelungseinstellungen

    Regelungseinstellungen Einstellungen vornehmen Folgende Tasten drücken: 5. SET zur Bestätigung. Ihre Änderung wird über- nommen. 1. SET für 5 Sekunden drücken. Das Symbol 6. SET für 5 Sekunden drücken, um die Menüebene erscheint. zu verlassen. Das Symbol erlischt. um die Menüebene auszuwählen. Hinweis 3.

  • Seite 49: Serviceabfragen

    Serviceabfragen Betriebszustände und Sensoren abfragen Je nach angeschlossenen Komponenten und vorge- Folgende Tasten drücken: nommenen Einstellungen können Temperaturen und Betriebszustände abgefragt werden. um durch die Informationen zu blättern. ■ Die Menüebene zeigt an, welche Informa- tion gerade angezeigt wird. In der Hauptanzeige wird die Information ■...

  • Seite 50: Störungsbehebung

    Störungsbehebung Störungsanzeige Störungen werden im Display durch die Anzeige von Falls mehrere Fehler vorliegen, wird immer nur der Störungsmeldungen signalisiert. Die Störungsmeldung neuste Fehler abgezeigt. Die Anzeige erlischt, sobald wird abwechselnd mit der Grundanzeige angezeigt. der Fehler behoben ist. Übersicht Störungsmeldungen Störungsmel- Verhalten der Anlage Störungsursache...
  • Seite 51 Störungsbehebung Störungsanzeige (Fortsetzung) Störungsmel- Verhalten der Anlage Störungsursache Maßnahme dung im Dis- play Heizkessel ist aus Kein Ausreichender Anstieg Anheizen des Heizkessels wieder- der Abgastemperatur er- holen. kannt. Die Abgastemperatur muss nach 15 min höher als Bedienungsanleitung die eingestellte Kesselwas- sertemperatur sein.

  • Seite 52: Instandhaltung

    Instandhaltung Sicherung Einbaulage siehe Seite 72. ■ T 4 A ■ 230 V 50/60 Hz Zuleitung KSK ■ Sicherheitstemperaturbegrenzer (STB) Der Sicherheitstemperaturbegrenzer ist Bestandteil des Heizkessels. Der STB befindet sich in der Rege- lung des Heizkessels. Hinweis Falls der STB ausgelöst hat, muss er von Hand entrie- gelt werden.

  • Seite 53: Sensoren Prüfen

    Instandhaltung Sensoren (Fortsetzung) Sensoren prüfen Abgastemperatursensor 2,25 1,75 1,25 0,75 Temperatur in °C Abb. 40 Dargestellter Datenpunkt: Widerstand von 1,1 k Ω bei einer Temperatur von 25 °C Weitere Sensoren Pt1000 1,20 1,15 1,10 1,05 1,00 0,95 0,90 0,85 Temperatur in °C Abb.

  • Seite 54: Lambdasonde

    Instandhaltung Lambdasonde Zur Erfassung des Restsauerstoffgehalts im Abgas. Lambdasonde prüfen Gefahr Verbrennungsgefahr an heißen Bauteilen. Heizkessel ausschalten und abkühlen las- sen. Lambdasonde ausbauen. 2. Lambdasonde auf Verschmutzung und Beschädi- gungen prüfen. 3. Anschlussleitung auf Beschädigungen prüfen. Hinweise ■ Die Sonde darf nicht lackiert, gewachst, o. ä. behandelt werden.

  • Seite 55: Einzelteillisten

    Einzelteillisten Übersicht der Baugruppen Zur Bestellung von Einzelteilen sind folgende Angaben erforderlich: ■ Herstell-Nr. (siehe Typenschild ■ Baugruppe aus dieser Einzelteilliste Positionsnummer des Einzelteils innerhalb der Bau- ■ gruppe (aus dieser Einzelteilliste) Abb. 44 Typenschild Baugruppe Wärmedämmung Baugruppen Heizkessel (siehe Seite 59) Baugruppe Regelung Baugruppe Sonstige...

  • Seite 56: Baugruppe Wärmedämmung

    Einzelteillisten Baugruppe Wärmedämmung 0003 0004 0007 0006 0005 0001 0008 0002 0003 0009 0011 0010 Abb. 45...
  • Seite 57 Einzelteillisten Baugruppe Wärmedämmung (Fortsetzung) Pos. Einzelteil 0001 Vorderblech 0002 Schutzblech Regelung 0003 Seitenblech 0004 Oberblech 0005 Wärmedämm-Matte Vorderseite 0006 Wärmedämm-Matte Kesselkörper 0007 Wärmedämm-Matte Rückseite 0008 Wärmedämm-Matte Boden 0009 Set Haltedraht 0010 Befestigungselemente 0011 Stellfuß...
  • Seite 58 Einzelteillisten Baugruppe Wärmedämmung (Fortsetzung)

  • Seite 59: Übersicht Der Baugruppen Heizkessel

    Einzelteillisten Übersicht der Baugruppen Heizkessel Abb. 46 Baugruppe Türen Baugruppe Brennraum Baugruppe Zuluft/Abgas...

  • Seite 60: Baugruppe Türen

    Einzelteillisten Baugruppe Türen 0017 0023 0022 0017 0023 0003 0013 0001 0002 0010 0003 0004 0004 0005 0006 0002 0007 0006 0008 0003 0009 0011 0005 0012 0004 0008 0009 0011 0007 0008 0017 0018 0019 0004 0005 0004 0020 0021 0019 0016...
  • Seite 61 Einzelteillisten Baugruppe Türen (Fortsetzung) Pos. Einzelteil 0001 Füllraumtür 0002 Verkleidung Füllraumtür 0003 Packung 16 x 12 Füllraumtür 0004 Dichtung 0005 Halterung für Dichtung 0006 Schutzblech Füllraumtür 0007 Türgriff 0008 Buchse 12,0 x 8,2 x 13,5 0009 Sicherungshaken rechts 0010 Sicherungshaken links 0011 Rändelknopf M 5 x 25 0012...

  • Seite 62: Baugruppe Brennraum

    Einzelteillisten Baugruppe Brennraum 0001 0001 0001 0001 0001 0001 0015 0002 0005 0003 0003 0004 0006 0008 0007 0010 0011 0009 0009 0010 0014 0013 0010 0012 Abb. 48...
  • Seite 63 Einzelteillisten Baugruppe Brennraum (Fortsetzung) Pos. Einzelteil 0001 Einhängeblech 0002 Düse 0003 Füllraumstein Düse 0004 Füllraumstein Sekundär 0005 Dichtschur 15 mm, L = 2000 mm 0006 Zwischenblech Brennraum 0007 Zwischenstein Brennraum 0008 Dichtschur 15 mm, L = 2500 mm 0009 Set Brennraumstein Mitte 0010 Set Seitensteine 0011...

  • Seite 64: Baugruppe Abgas Ein-/Austritt

    Einzelteillisten Baugruppe Abgas Ein-/Austritt 0024 0025 0015 0016 0021 0023 0020 0022 0027 0013 0012 0026 0011 0014 0017 0010 0028 0018 0009 0019 0009 0006 0004 0007 0004 0009 0009 0009 0007 0004 0004 0002 0006 0004 0001 0007 0007 0003 0005...
  • Seite 65 Einzelteillisten Baugruppe Abgas Ein-/Austritt (Fortsetzung) Pos. Einzelteil 0001 Schrittmotor 0002 Mitnehmer Schrittmotor 0003 Set Stellblech 0004 Dichtprofil 0005 Luftkasten 0006 Luftverteilerkasten seitlich 0007 Dichtband 10 x 5 mm, L = 500 mm 0009 Wirbulator 0010 Aufhängehaken 0011 Set Schienen 0012 Satz Nocken 0013 Welle manuelle Reinigung...

  • Seite 66: Baugruppe Regelung

    Einzelteillisten Baugruppe Regelung 0002 0001 0004 0002 0003 0007 0011 0012 0006 0008 0010 0009 0005 Abb. 50...
  • Seite 67 Einzelteillisten Baugruppe Regelung (Fortsetzung) Pos. Einzelteil 0001 Regelung 0002 Sicherheitstemperaturbegrenzer 0003 Netzteil 0004 Gehäuse Rückwand 0005 Steckersatz 0006 Sicherung F 4,0 A 250 V (3 Stück) 0007 Lambdasonde, Typ NTK 0008 Anschlussleitung Lambdasonde 0009 Anschlussleitung Schrittmotor 0010 Türkontaktschalter 0011 Vorlauftemperatursensor 0012 Abgastemperatursensor...

  • Seite 68: Baugruppe Sonstige

    Einzelteillisten Baugruppe Sonstige 0004 0007 0006 0001 0005 0003 0009 0002 0010 0008 Abb. 51...
  • Seite 69 Einzelteillisten Baugruppe Sonstige (Fortsetzung) Pos. Einzelteil 0001 Bürstenstiel 0002 Reinigungsbürste 0003 Reinigungshaken 0004 Ascheschaufel 0005 Sprühdosenlack vitosilber, Dose 150 ml 0006 Lackstift vitosilber 0007 Sprühdosenlack anthrazit 0008 Montage- und Serviceanleitung 0009 Bedienungsanleitung...

  • Seite 70: Funktionsbeschreibung

    Funktionsbeschreibung Anzeige- und Bedienelemente Die Bedieneinheit Abb. 52 Display Taste SET ■ Start oder Stopp des Heizkessels ■ Menü aufrufen. ■ Zum Bestätigen der Auswahl oder zum Spei- chern der vorgenommenen Einstellung Pfeiftasten zum Blättern im Menü oder Einstellen von Werten Bedienungsanleitung...

  • Seite 71: Anschluss- Und Verdrah

    Anschluss- und Verdrahtungsschema Anschluss- und Verdrahtungsschema Position der Leiterplatte Abb. 53 Leiterplatte im Anschlussraum der Regelung...
  • Seite 72 Anschluss- und Verdrahtungsschema Anschluss- und Verdrahtungsschema (Fortsetzung) 250VAC/5A Abb. 54 Leiterplatte Abgasgebläse a-Ö Sicherung A Drehzahlrückführung Abgasgebläse a-Ö Vorlauftemperatursensor Sicherheitstemperaturbegrenzer aBÖ Puffertemperatursensoren (falls vorhanden) Lambdasonde 1 Sensor oben Luftklappe Schrittmotor 2 Sensor Mitte Nicht belegt 3 Sensor unten Freigabe zusätzlicher Wärmeerzeuger (poten- Abgastemperatursensor zialfrei) Kesselkreispumpe...

  • Seite 73: Protokolle

    Protokolle Protokolle Erstinbetriebnahme Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch:...

  • Seite 74: Technische Daten

    Technische Daten (Fortsetzung) Nenn-Wärmeleistung Min. Wärmeleistung (Q 14,1 Vorlauftemperatur Zulässig (Abschalttemperatur des Sicher- ° ■ heitstemperaturbegrenzers) Maximal (einstellbare Temperatur an der ° ■ Regelung) Minimal ° ■ Mindestrücklauftemperatur ° Zul. Betriebsdruck Heizkessel Sicherheitswärmetauscher 3 - 6 3 - 6 3 - 6 0,3 - 0,6 0,3 - 0,6 0,3 - 0,6...

  • Seite 75: Abgasanschluss

    Technische Daten (Fortsetzung) Nenn-Wärmeleistung Gesamtgewicht Kesselkörper mit Verkleidungsblechen Einbringgewicht Kesselkörper ohne Verklei- dungsbleche und Türen Inhalt Kesselwasser Brennstoff-Füllraum Anschlüsse Heizkessel Kesselvorlauf und -rücklauf ½ ½ ½ Entleerung ¾ ¾ ¾ Anschlüsse Sicherheitswärmetauscher Kaltwasser, Warmwasser ½ ½ ½ Heizwasserseitiger Durchflusswiderstand T = 20 K ■...

  • Seite 76: Entsorgung

    Zur Außerbetriebnahme die Anlage spannungsfrei schalten und die Komponenten ggf. abkühlen lassen. Alle Komponenten müssen fachgerecht entsorgt wer- den. DE: Wir empfehlen, das von Viessmann organisierte Entsorgungssystem zu nutzen. Betriebsstoffe (z. B. Wärmeträgermedien) können über die kom- munale Sammelstelle entsorgt werden. Weitere Informationen halten die Viessmann Niederlas- sungen bereit.

  • Seite 77: Bescheinigungen

    Bescheinigungen Konformitätserklärung Vitoligno 150-S, Typ V15A einschließlich der Ecotronic 100 Wir, die Viessmann Werke GmbH & Co. KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das bezeichnete Produkt die Bestimmungen folgender Richtlinien und Verordnungen erfüllt: 2006/42/EG Maschinenrichtlinie 2014/35/EU Niederspannungsrichtlinie 2014/30/EU...

  • Seite 78: Stichwortverzeichnis

    Stichwortverzeichnis Stichwortverzeichnis Abgasgebläse............41 Nachschaltheizflächen reinigen......... 39 Abgasseitiger Anschluss..........31 Netzanschluss............28 Abgastemperatur............48 Netzanschlussleitung..........29 Aktorentest..............35 Netzspannung einschalten.........35 Anschluss- und Verdrahtungsschema......71 Anzeigeelemente............70 Ascheraum..............40 Primärluftelemente............. 38 Aufstellraum..............8 Primärluftöffnungen............ 38 Aufstellung Probebetrieb...............46 – Abstandsmaße............8 – Einbringung............... 9 Ausdehnungsgefäß............ 45 Reinigungsarbeiten, Übersicht........

  • Seite 80: Gültigkeitshinweis

    Gültigkeitshinweis Herstell-Nr.: 7690404 7690405 7690406 Viessmann Ges.m.b.H. Viessmann Werke GmbH & Co. KG A-4641 Steinhaus bei Wels D-35107 Allendorf Telefon: 07242 62381-110 Telefon: 0 64 52 70-0 Telefax: 07242 62381-440 Telefax: 0 64 52 70-27 80 www.viessmann.at www.viessmann.de...
