2.5

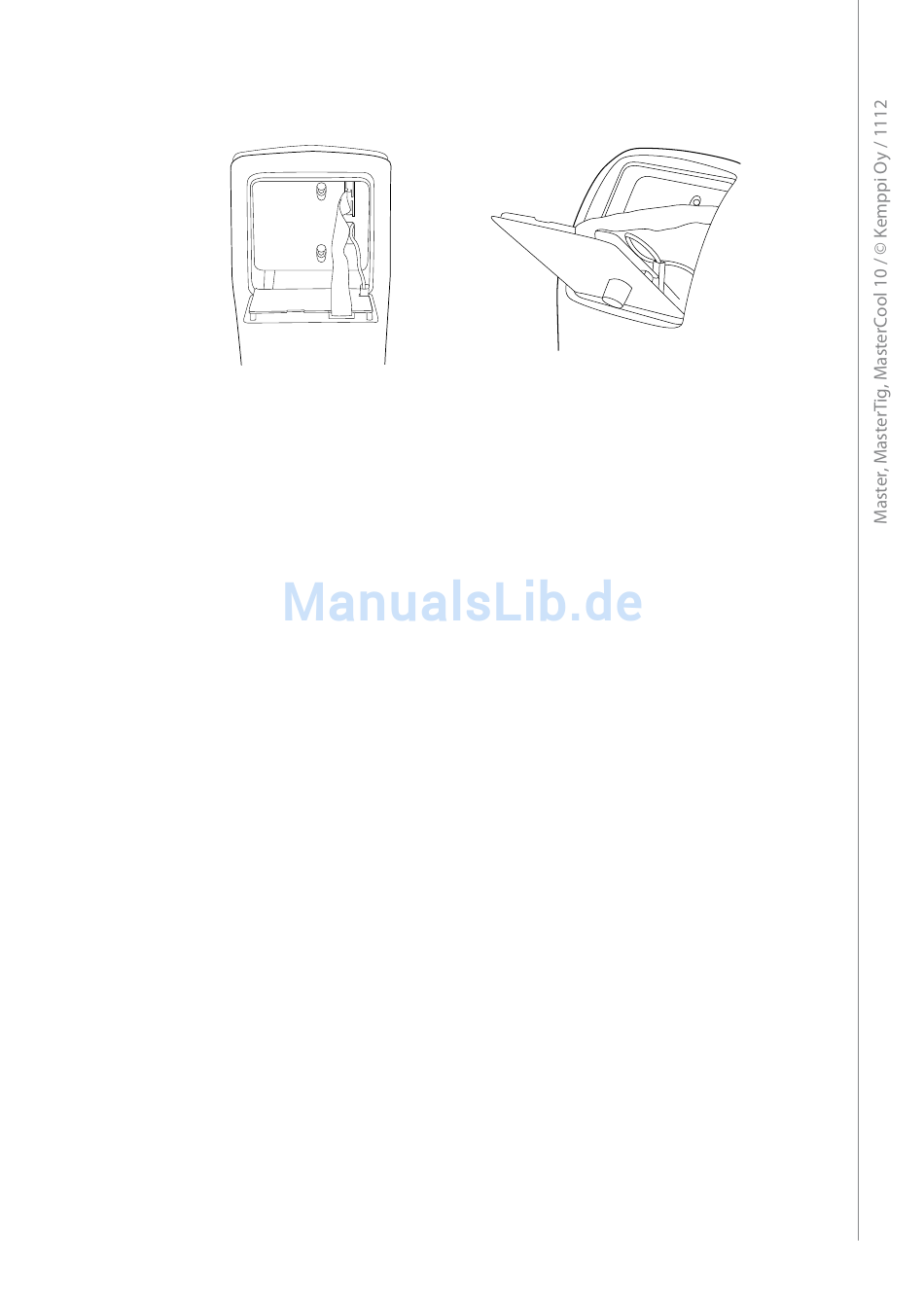

inSTaLLaTion Der PaneLe
1.
Leitungen an die Stromquelle anschließen (2 Stück)
2.
Befestigen Sie die Unterkante des Panels hinter den Halterungsklemmen. Entfernen Sie den an
der Oberkante befindlichen Fixierstift, z.B. mit einem Schraubenzieher. Schieben Sie danach
den oberen Teil das Panels an seinen Platz. Achten Sie darauf, dass die Leitungen nicht
eingeklemmt werden. Drücken Sie gegen die Oberkante, bis sie einrastet, und bringen Sie
den Fixierstift wieder an.
2.6
verTeiLneTz
Alle gebräuchlichen elektrischen Geräte ohne besondere Stromkreise erzeugen
Oberschwingungsströme, die in das Verteilnetz fließen. Hochgradige Oberschwingungsströme
können Verluste verursachen und andere Ausrüstungsgegenstände störend beeinflussen.
Master MLS™ 2500, MasterTig MLS™ 3000
Diese Ausrüstung erfüllt die Anforderungen der Norm IEC 61000-3-12 unter der Voraussetzung,
dass die Kurzschlussleistung S
Benutzers und dem öffentlichen Versorgungsnetz größer als oder gleich 1,6 MVA ist. Es liegt in
der Verantwortung des Inbetriebnehmers oder Benutzers der Ausrüstung, ggf. nach Rücksprache
mit dem Verteilnetzbetreiber dafür zu sorgen, dass die Ausrüstung ausschließlich an einer
Stromversorgung mit einer Kurzschlussleistung S
Master MLS™ 3500, MasterTig MLS™ 4000
Diese Ausrüstung erfüllt die Anforderungen der Norm IEC 61000-3-12 unter der Voraussetzung,
dass die Kurzschlussleistung S
Benutzers und dem öffentlichen Versorgungsnetz größer als oder gleich 2,5 MVA ist. Es liegt in
der Verantwortung des Inbetriebnehmers oder Benutzers der Ausrüstung, ggf. nach Rücksprache
mit dem Verteilnetzbetreiber dafür zu sorgen, dass die Ausrüstung ausschließlich an einer
Stromversorgung mit einer Kurzschlussleistung S
2.7
anSChLuSS anS STroMneTz
Das Netzstromkabel und der Stecker dürfen nur von einem autorisierten Elektriker
HINWEIS!
installiert werden!
Die Anlage ist mit einem 5 Meter langen Netzkabel ohne Stecker versehen. Sicherungs- und
Kabelgröße sind in der technischen Daten am Ende der Gebrauchsanweisung aufgelistet worden.
Die elektromagnetische Verträglichkeit (EMC) der Anlage ist für den industriellen
HINWEIS!
Gebrauch ausgelegt. Klasse A Anlagen sind nicht für den häuslichen Gebrauch vorgesehen, da von
den öffentlichen Stromwerken keine hohen Stromstärken zugelassen sind.
an der Schnittstelle zwischen der Stromversorgung des
sc
von mindestens 1,6 MVA angeschlossen wird.
sc
an der Schnittstelle zwischen der Stromversorgung des
sc
von mindestens 2,5 MVA angeschlossen wird.
sc
DE
5
