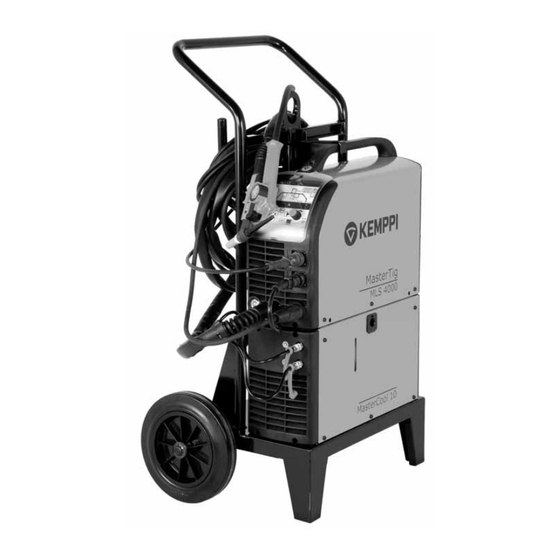

Master MLS™ 2500, 3500 MasterTig MLS™ 3000, 4000 MasterCool™ Operating manual • English Käyttöohje • Suomi Bruksanvisning • Svenska Bruksanvisning • Norsk Brugsanvisning • Dansk Gebrauchsanweisung • Deutsch Gebruiksaanwijzing • Nederlands Manuel d’utilisation • Français Manual de instrucciones • Español Instrukcja obsługi •...
über viele Jahre wirtschaftlich genutzt werden. Diese Betriebsanleitung enthält wichtige Informationen zur Benutzung, Wartung und Sicherheit Ihres Produkts von Kemppi. Die technischen Daten des Geräts finden Sie am Ende der Anleitung. Bitte lesen Sie diese Betriebsanleitung sorgfältig durch, bevor Sie die Ausrüstung zum ersten Mal einsetzen.
inbeTriebnahMe auSPaCken Die Produkte sind in haltbaren, speziell für sie entworfenen Verpackungen. Trotzdem vor der Anwendung immer kontrollieren, dass sie beim Transport nicht beschädigt worden sind. Es soll auch überprüft werden, dass man die bestellten Waren und nötigen Gebrauchsanweisungen erhalten hat. Das Packungsmaterial der Produkte kann wiederverwertet werden. MaSChinenaufSTeLLunG Die Anlage auf waagerechte, feste und saubere Unterlage legen.
inSTaLLaTion Der PaneLe Leitungen an die Stromquelle anschließen (2 Stück) Befestigen Sie die Unterkante des Panels hinter den Halterungsklemmen. Entfernen Sie den an der Oberkante befindlichen Fixierstift, z.B. mit einem Schraubenzieher. Schieben Sie danach den oberen Teil das Panels an seinen Platz. Achten Sie darauf, dass die Leitungen nicht eingeklemmt werden.
Die Kühlflüssigkeit ist schädlich! Haut- und Augenkontakte sind zu vermeiden. Im Fall HINWEIS! einer Verletzung suchen Sie ärtzliche Hilfe. Das Kühlgerät MasterCool 10 zusammen mit einem WIG-Brenner der Kemppi TTC-W-Serie ermöglicht wassergekühltes WIG-Schweißen. Das Kühlgerät wird mit Schrauben an die Stromquelle befestigt. Die Elektroanschlüsse sind am Boden der Stromquelle.
Einsatz verwendeten Schweißstrom eingestellt werden, üblich ist 8 - 10 l/min. Wenn der Gasfluss für die Schweißarbeit ungeeignet ist, kann die Schweißnaht porös werden. Ein zu großer Gasfluss verschlechtert die Funktionssicherheit der HF-Zündung beim WIG-Schweißen. Für das Wählen des Gases und der Zusatzausrüstung, wenden Sie sich bitte an Ihren örtlichen Kemppi- Vertreter.
Teile des Gasdruckregulators Flaschenventil Druckregulierschraube Anschlussmutter Schlauchspindel Mantelmutter Flaschendruckmesser Flowmeter Stellen Sie die Gasflasche immer ordentlich in aufrechte Stellung an ein Gestell oder den HINWEIS! Flaschenwagen. Schließen Sie das Flaschenventil immer nach dem Beenden des Schweißens. Die folgenden allgemeinen Anweisungen gelten für die meisten Druckregulatoren: Treten Sie beiseite und öffnen Sie das Flaschenventil (A), um die eventuellen Schmutzpartikel zu entfernen.
Vor dem Schweißen werden die Schweißwerte dem Schweißobjekt entsprechend vom Funktionspanel gewählt. Siehe 3.1. Schweißprozesse. Das Kemppi Multi Logic System, MLS™, bietet die Möglichkeit, das zweckmäßige Funktionspanel zu wählen: das MEL- und MEX-Panel für Lichtbogenhandschweißen oder MTL, MTX, MTZ, MTM für WIG-Schweißen mit Grundfunktionen oder Puls WIG, 4T-LOG oder MINILOG für Regelung des...
Seite 12
MMa-funktionspanel MeL Wahlschalter Nahregelung/Fernregelung Schweißstrompotentiometer Kontakt-WIG MMA/Lichtbogenschweißen Arc force Heißstart/Regelung des Anfangsstroms Display Schweißstromtabelle...
Seite 13
MMa-funktionspanel MeX MEX-Panel mit Gebrauchsanweisung ist separat erhältlich. Signallampe: Hauptschalter, Überhitzung, unkorrekte Netzspannung MODE-Taste zur Auswahl des Schweißprozesses: gewöhnliches MMA-Schweißen, Kontakt-WIG- Schweißen, Fugenhobeln, Broken Arc-Schweißen Auswahl des Elektrodentyps Potentiometer für die Regelung des Schweißstroms und anderer Parameter Displays für Schweißstrom und andere Parameter (A, V, s, mm) Auswahl zu regelnder Schweißparameter (Pfeiltaster nach links/rechts, Auswahl mit (RETURN)) Anzeige der Schweißparameterauswahl: HOT START, A, ARC FORCE • Regelung des HOT START...
wiG-funktionspanel MTL – Grundfunktionen Wahlschalter für MMA Wahlschalter für Arc force (MMA) und Fußfernregler min/max (WIG-Schweißen) Wahlschalter für Hot start (MMA) und Gastest (WIG-Schweißen) Selektion für WIG-Schweißen, 4T- und 2T-Funktionen Selektion für HF-/Kontakt-Zündung und Wasserfüllfunktion (WATER FILL) Selektion für Panel, Fuß- und Handfernregler Selektion für Schweißparameter Einstellen der Schweißparameter Gasvorströmen 0 –...
3. hot start Wird die HOT START-Taste gedrückt, erscheint im Display der dem Schweißstrom entsprechende Messwert. Die Werte können geregelt werden, indem das Pulspotentiometer gedreht wird. Bei der WIG-Taste kann die Gastestfunktion gewählt werden. 4. hf-zündung mit 2-Takt funktion Das Gas beginnt zu strömen, wenn der Brennerschalter gedrückt wird. Nach Vorgaszeit beginnt das Schweißen und der Strom steigt auf die Schweißebene im Laufe der Stromanstiegszeit.
Seite 16
wiG-funktionspanel MTX – Puls-wiG-funktionen 4T-LOG Punktpuls, synergetischer Schnellpuls und Langpuls Anstiegzeit 10 - 80 % von Schweißstrom Pulsstrom 10 A - max. Pulsfaktor 10 - 70 % von Pulszeit Frequenz 0,2 - 300 Hz Grundstrom 10 - 70 % von Pulsstrom Schmelzpunktzeit 0 - 10 s Endkraterstrom10 - 80 % von Schweißstrom 1.
Seite 17
Langpuls Das Langpulsverfahren bietet die Möglichkeit, alle Pulsparameter zu regeln (Pulsfrequenz, Pulsfaktor, Pulsstrom und Pausenstrom). Auch der Schweißstrom kann geregelt werden, wobei ein neuer Pulsstromwert erhalten wird. Der Pulsfaktor und Pausenstrom bleiben konstant. Wenn der Pulsfaktor, Pulsstrom oder Pausenstrom geregelt wird, wird der neue Mittelschweißstrom auf dem Display gezeigt.
wiG-funktionspanel MTM – wiG- und MiniLoG-Pulsfunktion mit einem Speicherverfahren Minilog MEMORY/Speichertaste Wählen der Speicherkanäle Minilog 10 - 90 % von Schweißstrom SAVE/Speichern der Schweißparameter Minilog Das Gas beginnt zu strömen, wenn der Brennerschalter gedrückt wird. Wenn der Brennerschalter gedrückt wird, geht der Strom auf Anfangsstrom und wenn der Schalter geöffnet wird, geht der Strom über Anstiegstrom auf Schweißstrom über.
Falls gespeicherte Sollwerte gewechselt werden müssen, muss die Lampe in SET-Position sein, um Parameter zu wählen, zum Schluss SAVE-Taste drücken. Es ist auch möglich, die gewöhnlich gebrauchten Parameter im Panel zu speichern, indem SET gedrückt wird, wenn die Speicherfunktion in OFF-Stellung ist (keine Lichter an). Alle Kanäle werden frei, wenn MEMORY- und CH-Tasten gleichzeitig in SET-Stellung gedrückt werden.
3.2.7 fußfernregler r11f Lesen Sie zuerst unter 3.2.2.4. 'WIG-Funktionspanel MTL' Punkt 6. 'Fernregler' für Installieren des Fernreglers. Der Fußfernregler wird im WIG-Schweißen benutzt und sein Regelbereich kann beliebig eingestellt werden. Der Minimumstromwert wird mit dem Potentiometer des Funktionspaneles eingestellt, wenn das Pedal nicht gedrückt wird, auf dem Display steht LO. Der Maximumwert wird gleicherweise eingestellt, zuerst wird die PEDAL LO/HI-Taste gedrückt, auf dem Display steht HI.
Ende ihrer Lebensdauer erreicht haben, getrennt gesammelt und einer zuständigen, umweltverantwortlichen Wiederverwertungsanlage übergeben werden. Gemäß den Anweisungen der Gemeindebehörden oder eines Beauftragten von Kemppi ist der Eigentümer der Ausrüstung verpflichtet, einer regionalen Sammelzentrale eine außer Betrieb gesetzte Einheit zu übergeben.
TeChniSChe DaTen Stromquelle Master MLS™ 2500 Anschlussspannung 3~50/60 Hz 400 V -15 %...+20 % Anschlussleistung 40% ED MMA 9.4 kVA 30% ED TIG 8.4 kVA Anschlusskabel HO7RN-F 4G1.5(5m) Sicherung (träge) 10 A Belastbarkeit 40 °C 10 A/20,5 V...250 A/30,0 V 5 A/10,0 V...300 A/22,0 V Schweißspannung, max 36 V / 250 A...
Seite 25
Stromquelle Mastertig MLS™ 3000 Anschlussspannung 3~ 50/60 Hz 400V –15%…+20% Anschlussleistung 30% ED TIG 8.4 kVA 40% ED MMA 9.4 kVA Anschlusskabel HO7RN-F 4G1.5(5m) Sicherung (träge) 10 A Belastbarkeit 40 °C 10 A/20.5 V...250 A/30.0 V 5 A/10.0 V...300 A/22.0 V Schweißspannung, max 36 V / 250 A Elektroden...
Seite 26
Kühlgerät (WIG-Schweißen) MasterCool 10 Schweißspannung 400V –15%…+20% Anschlußleistung 100 % ED 250 W Kühlleistung 1 kW Anfangsdruck, max 0,4 MPa Kühlflüssigkeit 20% – 40 % Ethanolwasser Behälterinhalt Außenmaß Außenabmessungen L x B x H 500 x 180 x 260 mm Gewicht 11 kg Stromquelle und Kühgerät...
