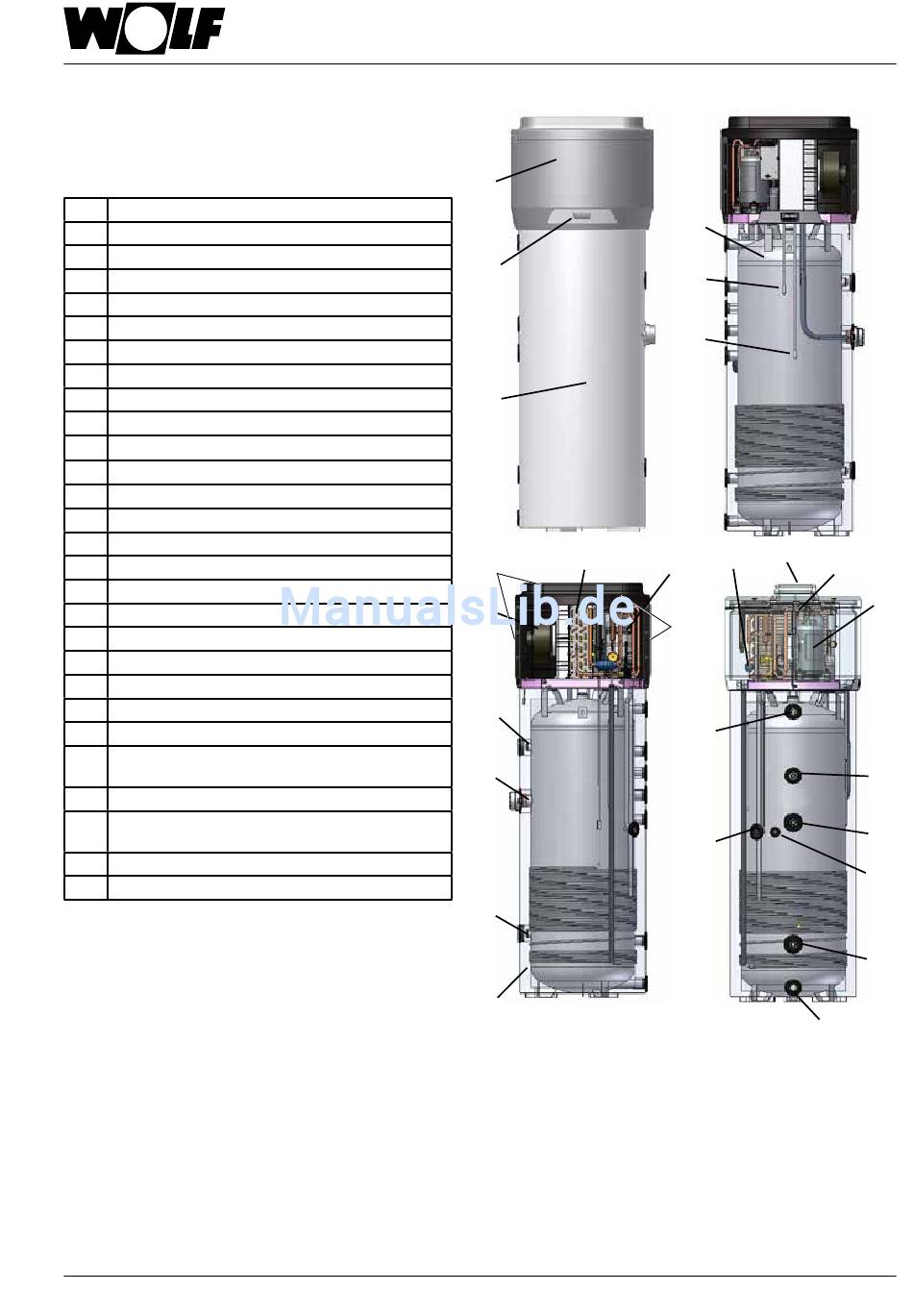

Aufbau - Wolf SWP-260 Montageanleitung

1 Wärmepumpe SWP
2 Segmentdisplay
3 Speichermantel aus robustem ABS
4 Speicher aus spezialemailliertem Stahl
5 Oberer Speicherfühler
6 Unterer Speicherfühler
7 Schraderventil für Kältekreis
8 Drehzahlgeregelter Ventilator
9 Expansionsventil
10 Lamellenverdampfer
11 Ansaug (DN160 mm)
12 Abluft (DN160 mm)
13 Hermetischer Rollkolbenverdichter
14 Obere Magnesiumanode Ø 26x400
15 Elektrisches Heizelement (1,5 kW – 230VAC)
16 Untere Magnesiumanode Ø 26x250
17 Warmwasseranschluss (1"G)
18 Zirkulation (¾"G)
19 Vorlauf Zusatzwärmetauscher (1"¼G) *
20 Kondensatwasserablauf (½"G)
21 Rücklauf Zusatzwärmetauscher (1"¼G) *
22 Kaltwasseranschluss (1"G)
23 Polyurethanisolierung
24 Sicherheitsdruckwächter mit automatischer
Rückstellung
25 Ansaugfilter
26 Tauchhülse zur Aufnahme Fühler
Zusatzwärmetauscher*
* nur SWP-260
3064302_201608

3. Aufbau

1
2
3
12
8
14
15
16
23
4
5
6
9
10
7
11
17
20
25
24
13
18
19
26
21
22
7
