Urheberrecht
Funktionsprinzip
4
1. Einführung
Diese Gebrauchsanleitung enthält urheberrechtlich geschützte Informationen. Das
teilweise oder vollständige Kopieren, Vervielfältigen, Übersetzen oder Aufnehmen auf
Datenträgern dieser Gebrauchsanleitung ohne Genehmigung ist untersagt. Bei even-
tuellen Verstößen wird Schadenersatz fällig. Alle Rechte, einschließlich derer aus der
Ausstellung von Patenten oder der Eintragung von Gebrauchsmustern sind vorbehalten.

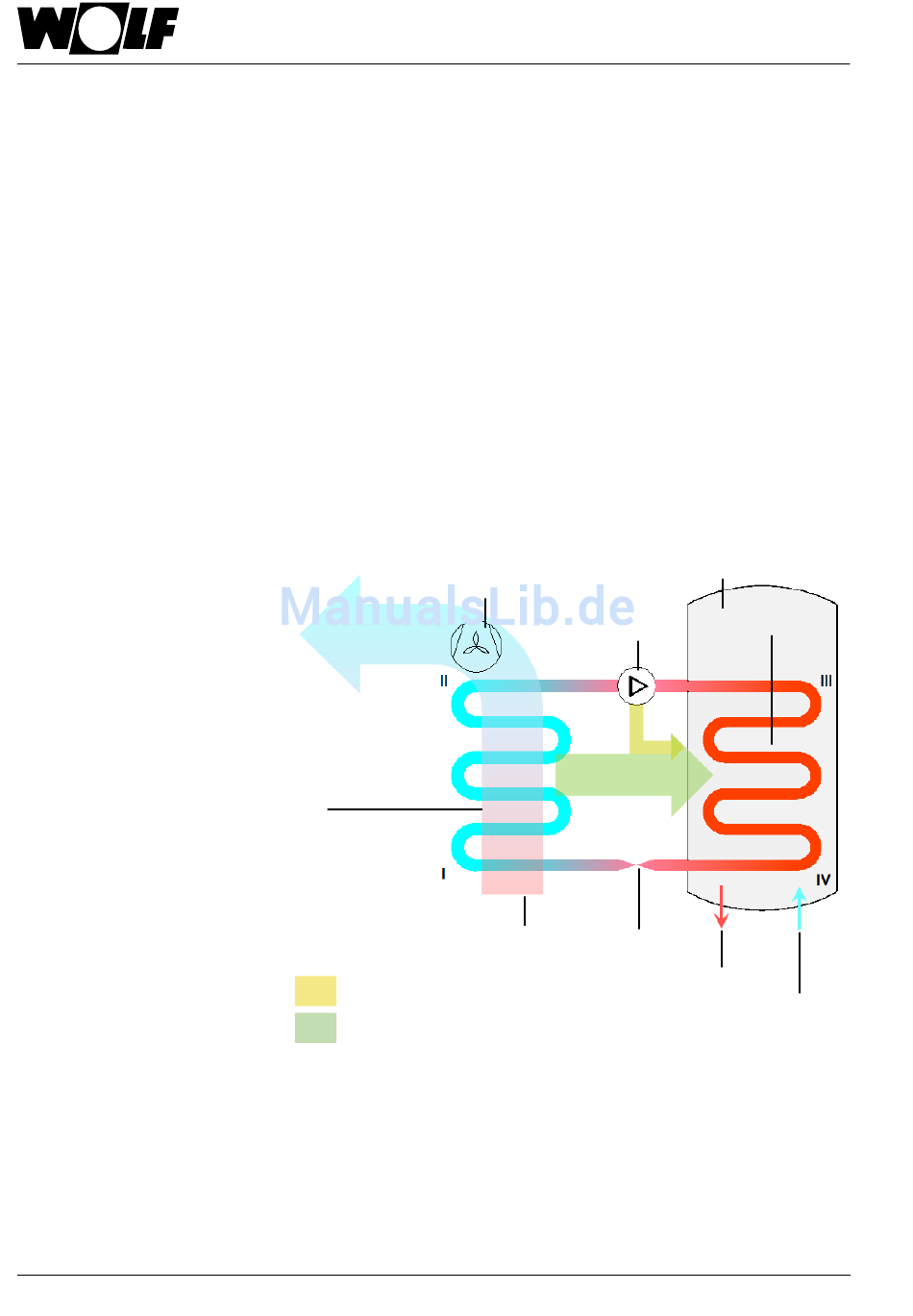

Die Warmwasserwärmepumpe SWP-260 wandelt die in der Luft enthaltene Wärme
niedriger Temperatur in Wärme hoher Temperatur um. Dafür wird die Luft vom Ventilator
angesaugt und über den Verdampfer geleitet.
Im Verdampfer befindet sich das flüssige Kältemittel, das bei niedriger Temperatur und
niedrigem Druck siedet und verdampft. Die dazu notwendige Verdampfungswärme
wird der Luft entzogen, die sich dabei abkühlt. Die Luft wird wieder ins Freie geblasen.
Das verdampfte Kältemittel wird vom Verdichter angesaugt und auf einen höheren Druck
komprimiert. Das verdichtete, gasförmige Kältemittel wird in den Verflüssiger gedrückt,
wo es bei hohem Druck und hoher Temperatur kondensiert. Die Kondensationswärme
wird auf das Wasser übertragen, dessen Temperatur ansteigt. Die auf das Warmwasser
übertragene Energie entspricht der Energie, welche zuvor der Luft entzogen wurde plus
dem geringen Anteil elektrischer Energie, die für das Verdichten notwendig ist.
Der Druck im Verflüssiger und vor dem Expansionsventil (IV) ist hoch. Über das Expan-
sionsventil wird temperaturabhängig der Druck abgebaut, so dass Druck und
Temperatur fallen. Der Kreisprozess beginnt nun wieder von Neuem.
Ventilator
Verdampfer
Elektrisch generierte Wärme
Umwelt-Wärme
Verdichter
Luft
Expansionsventil
Warmwasser
Speicher
Kondensator
Kaltwasser
