TUBE ULTRAGAIN MIC100 Bedienungsanleitung

2. Bedienungselemente

(1)

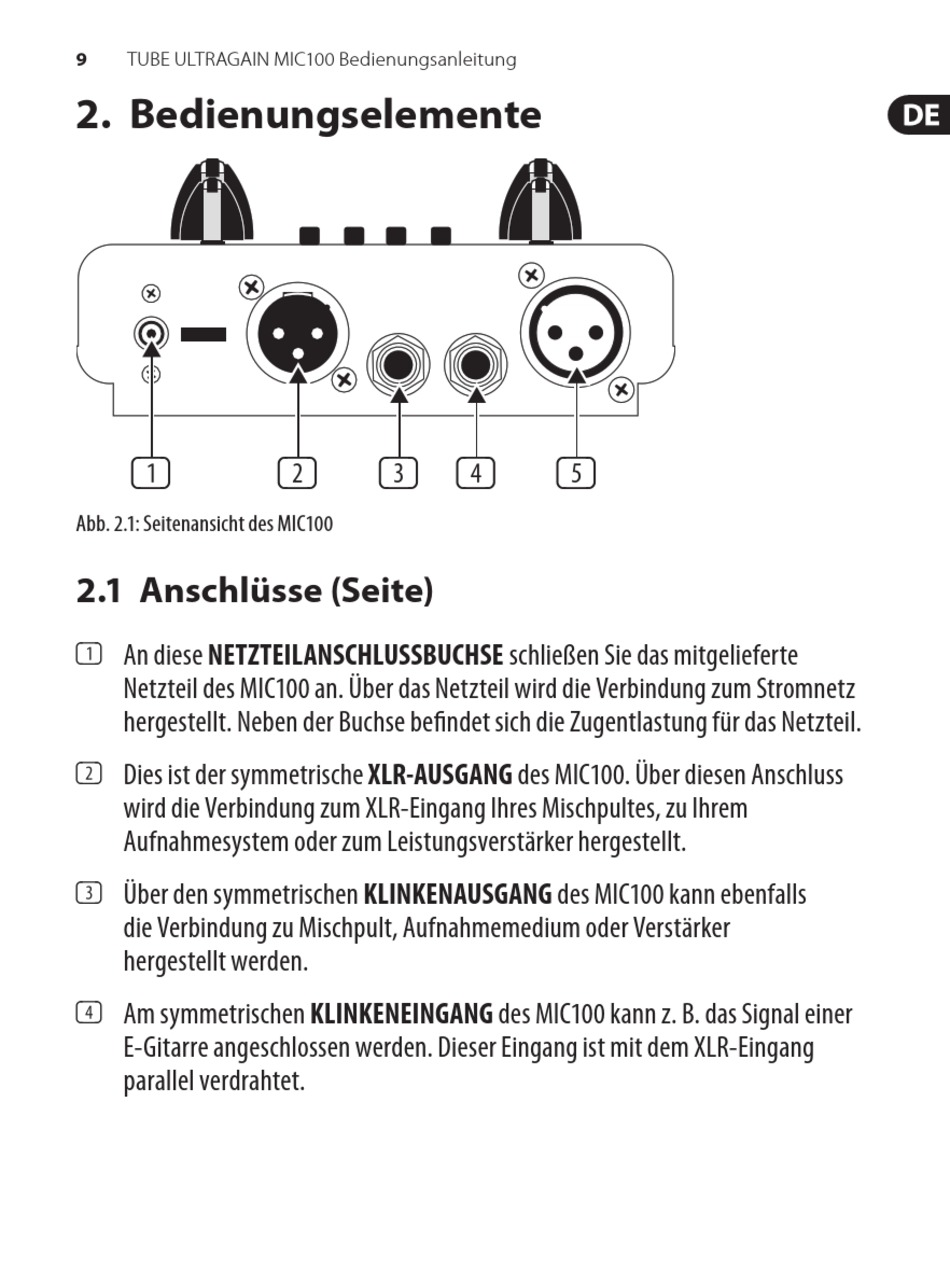

Abb. 2.1: Seitenansicht des MIC100
2.1 Anschlüsse (Seite)
(1) An diese NETZTEILANSCHLUSSBUCHSE schließen Sie das mitgelieferte
Netzteil des MIC100 an. Über das Netzteil wird die Verbindung zum Stromnetz
hergestellt. Neben der Buchse befindet sich die Zugentlastung für das Netzteil.
(2) Dies ist der symmetrische XLR-AUSGANG des MIC100. Über diesen Anschluss
wird die Verbindung zum XLR-Eingang Ihres Mischpultes, zu Ihrem
Aufnahmesystem oder zum Leistungsverstärker hergestellt.
(3) Über den symmetrischen KLINKENAUSGANG des MIC100 kann ebenfalls
die Verbindung zu Mischpult, Aufnahmemedium oder Verstärker
hergestellt werden.
(4) Am symmetrischen KLINKENEINGANG des MIC100 kann z. B. das Signal einer
E-Gitarre angeschlossen werden. Dieser Eingang ist mit dem XLR-Eingang
parallel verdrahtet.
(2) (3) (4) (5)
