Komponente
Erweiterung
Erweiterungsfreigabe
Markierung der
Erweiterungseinstellung
Rückseite

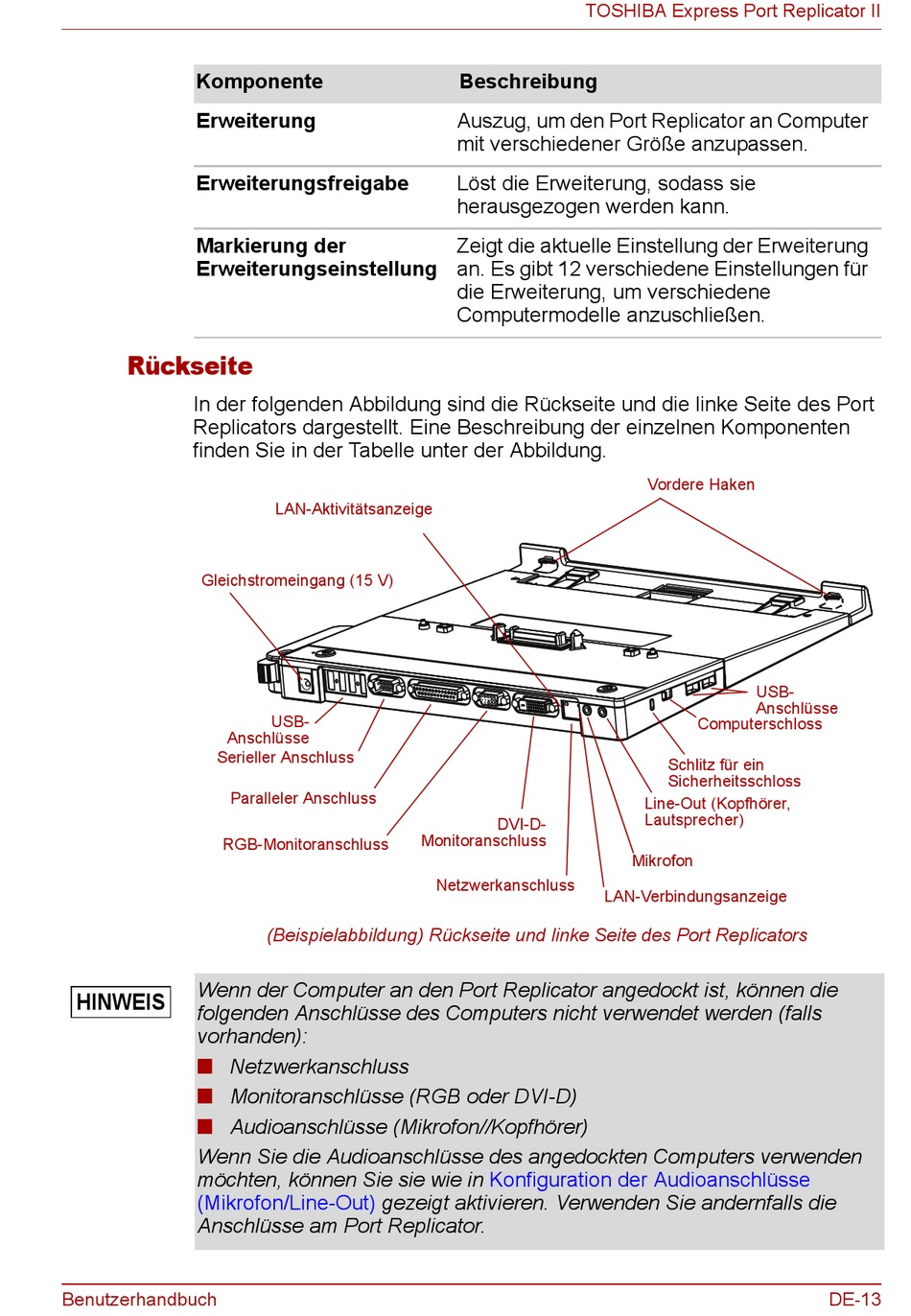

In der folgenden Abbildung sind die Rückseite und die linke Seite des Port
Replicators dargestellt. Eine Beschreibung der einzelnen Komponenten
finden Sie in der Tabelle unter der Abbildung.
Gleichstromeingang (15 V)
Anschlüsse
Serieller Anschluss
Paralleler Anschluss
RGB-Monitoranschluss
Wenn der Computer an den Port Replicator angedockt ist, können die
HINWEIS
folgenden Anschlüsse des Computers nicht verwendet werden (falls
vorhanden):
Netzwerkanschluss
n
Monitoranschlüsse (RGB oder DVI-D)
n
Audioanschlüsse (Mikrofon//Kopfhörer)
n
Wenn Sie die Audioanschlüsse des angedockten Computers verwenden
möchten, können Sie sie wie in
(Mikrofon/Line-Out)
Anschlüsse am Port Replicator.
Benutzerhandbuch
LAN-Aktivitätsanzeige
USB-
Monitoranschluss
Netzwerkanschluss
(Beispielabbildung) Rückseite und linke Seite des Port Replicators
gezeigt aktivieren. Verwenden Sie andernfalls die
TOSHIBA Express Port Replicator II
Beschreibung
Auszug, um den Port Replicator an Computer
mit verschiedener Größe anzupassen.
Löst die Erweiterung, sodass sie
herausgezogen werden kann.
Zeigt die aktuelle Einstellung der Erweiterung
an. Es gibt 12 verschiedene Einstellungen für
die Erweiterung, um verschiedene
Computermodelle anzuschließen.
DVI-D-
LAN-Verbindungsanzeige
Konfiguration der Audioanschlüsse
Vordere Haken
USB-
Anschlüsse
Computerschloss
Schlitz für ein
Sicherheitsschloss
Line-Out (Kopfhörer,
Lautsprecher)
Mikrofon
DE-13
