5. FuNKTIONSBEScHrEIBuNG
100
90
80
70
60
50
40
30
20
10
0
-10
5.1 ALLGEMEINE BEScHrEIBuNG
Die ZME 1 / ZME 5 ist eine Komponente, die als Zusatzmesseinrichtung
ZME zur Laststromanzeige im Laststromkreis eines Leistungsstellers in
der Betriebsart TAKT verwendet werden kann.
Die externe Messung des Stromes bei Taktbetrieb lässt sich bei auch
einer niedrigen Taktfrequenz, z.B. bei Transformatorlast, mit der speziell
abgestimmten Zusatzmesseinrichtung durchführen.
Diese Zusatzmesseinrichtung ist für den Anschluss an einen Strom-
wandler (≥5 VA) geeignet. Zur Anzeige ist ein Drehspul-instrument mit
Vollausschlag bei 1mA und einem Spannungsabfall von ≤ 300 mV zu
verwenden. Die Verwendung eines gedämpften Anzeige-Instruments
kann die Ablesbarkeit im unteren Bereich verbessern.
ZME 1
Baugruppe, geeignet für den Betrieb an einem Strom-wandler
mit 1A Sekundärstrom
ZME 5
Baugruppe, geeignet für den Betrieb an einem Strom-wandler
mit 5A Sekundärstrom

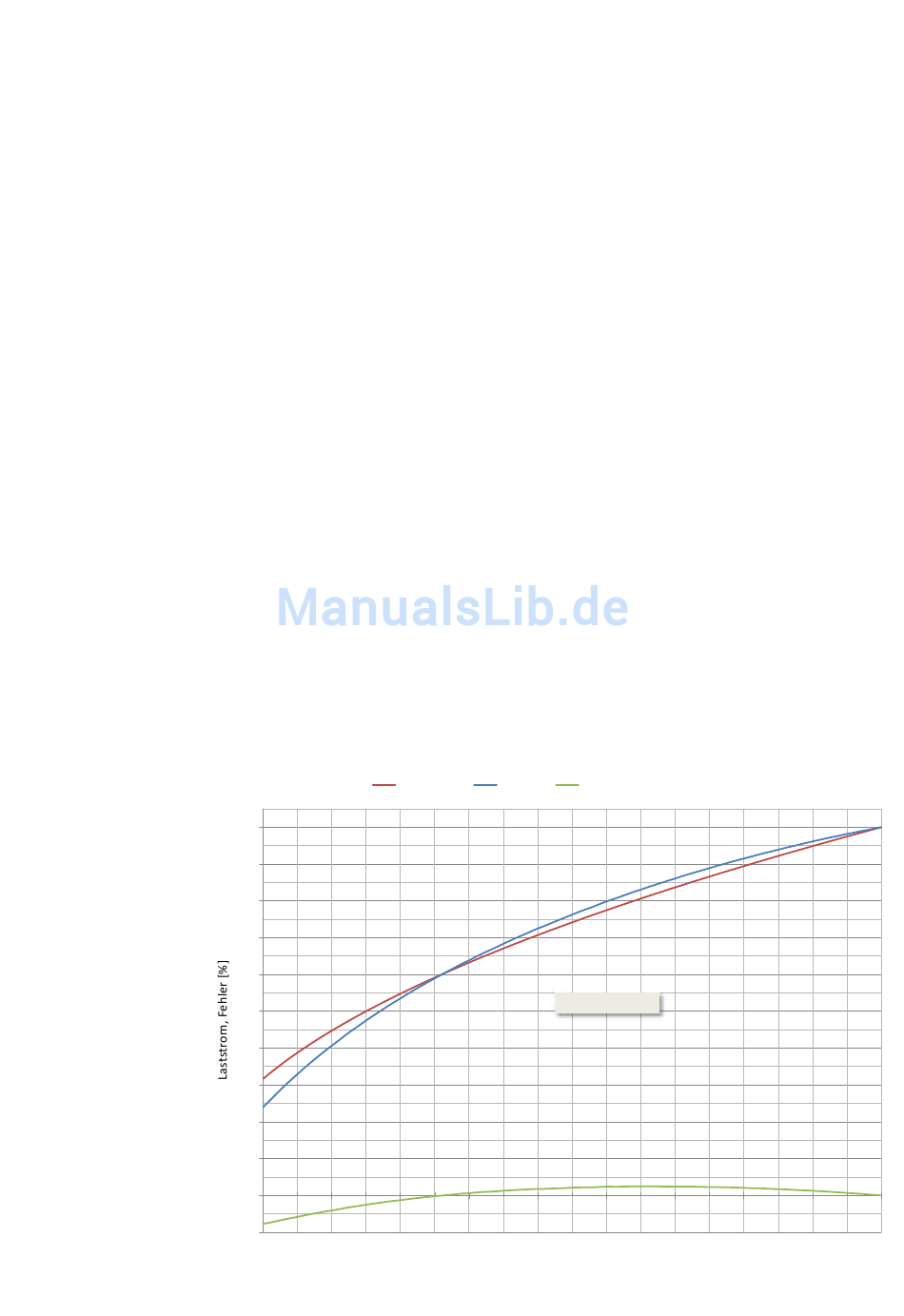

Das Diagramm GENAuIGKEIT DEr ANZEIGE - auf der nachfolgenden
Seite - zeigt die erreichbare Anzeige-Genauigkeit bei Verwendung der
ZME-Baugruppe bei einer TAKT-Periodendauer T0 von 1 sec.
Berechnung
0,1
0,2
0,3
Anzeige
Differenz: Anzeige - Berechnug
To = 1s, Cx = 1mF
0,4
0,5
0,6
Ts/To
Abb. 1: Genauigkeit der Anzeige
0,7
0,8
0,9
11
1
