Modell Name OD5+ECO
Zulassung CE
Länge: 285mm (11.2") / Höhe:171mm (6.8") / Breite:226mm (8.9") /
Abmessungen
Gewicht:2.72Kg
Standard Etikettenspender
CF card adapter
Optionen
Interne LAN Karte
Hinweis:

Änderungen und Fehler vorbehalten.

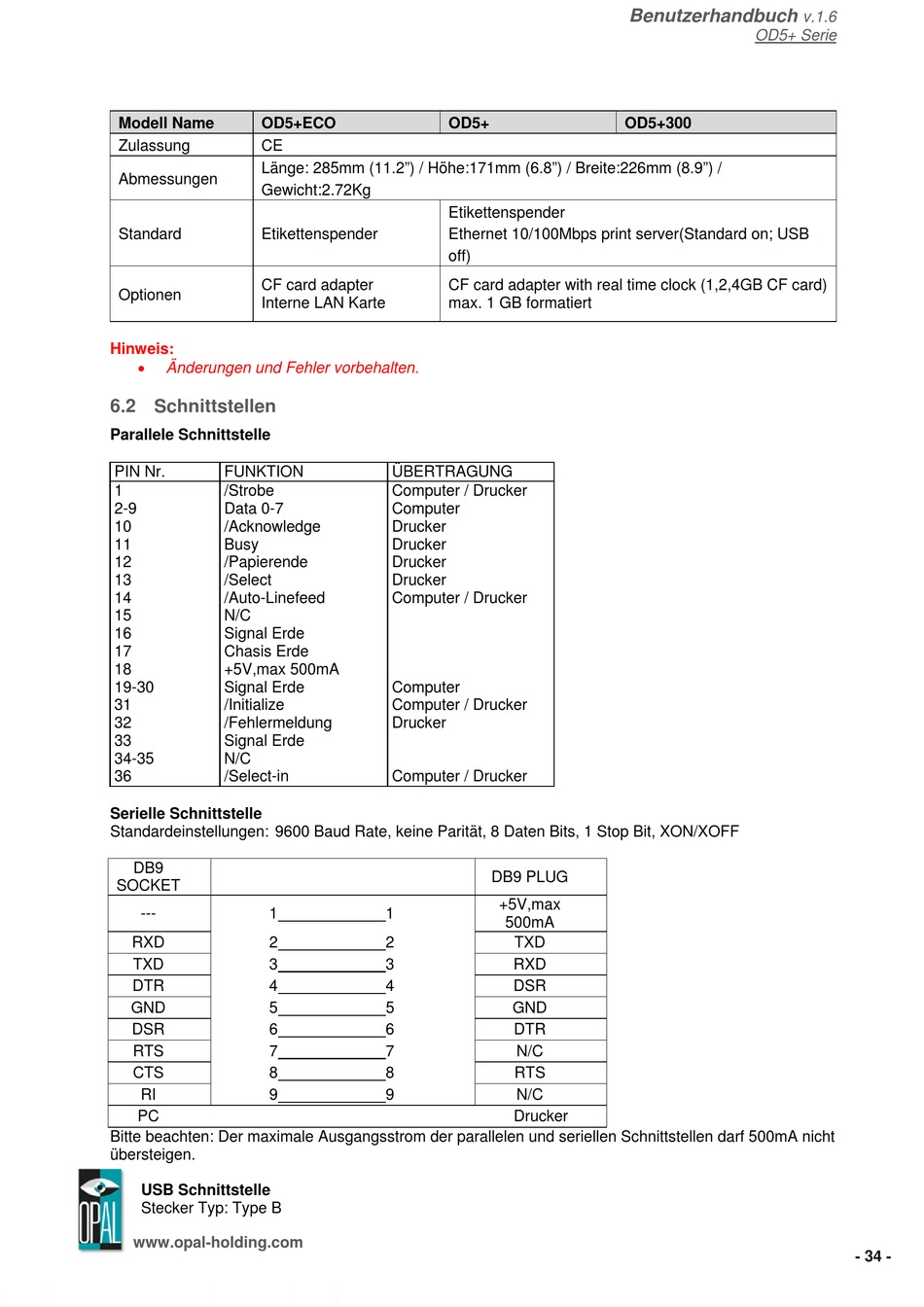

6.2 Schnittstellen

Parallele Schnittstelle
PIN Nr. FUNKTION
1 /Strobe
2-9 Data 0-7
10 /Acknowledge
11 Busy
12 /Papierende
13 /Select
14 /Auto-Linefeed
15 N/C
16 Signal Erde
17 Chasis Erde
18 +5V,max 500mA
19-30 Signal Erde
31 /Initialize
32 /Fehlermeldung
33 Signal Erde
34-35 N/C
36 /Select-in
Serielle Schnittstelle
Standardeinstellungen: 9600 Baud Rate, keine Parität, 8 Daten Bits, 1 Stop Bit, XON/XOFF
DB9
SOCKET
--- 1
RXD 2
TXD 3
DTR 4
GND 5
DSR 6
RTS 7
CTS 8
RI 9
PC
Bitte beachten: Der maximale Ausgangsstrom der parallelen und seriellen Schnittstellen darf 500mA nicht
übersteigen.
USB Schnittstelle
Stecker Typ: Type B
www.opal-holding.com
OD5+
Etikettenspender
Ethernet 10/100Mbps print server(Standard on; USB
off)
CF card adapter with real time clock (1,2,4GB CF card)
max. 1 GB formatiert
ÜBERTRAGUNG
Computer / Drucker
Computer
Drucker
Drucker
Drucker
Drucker
Computer / Drucker
Computer
Computer / Drucker
Drucker
Computer / Drucker
DB9 PLUG
+5V,max
1
500mA
2 TXD
3 RXD
4 DSR
5 GND
6 DTR
7 N/C
8 RTS
9 N/C
Drucker
Benutzerhandbuch
OD5+ Serie
OD5+300
v.1.6
