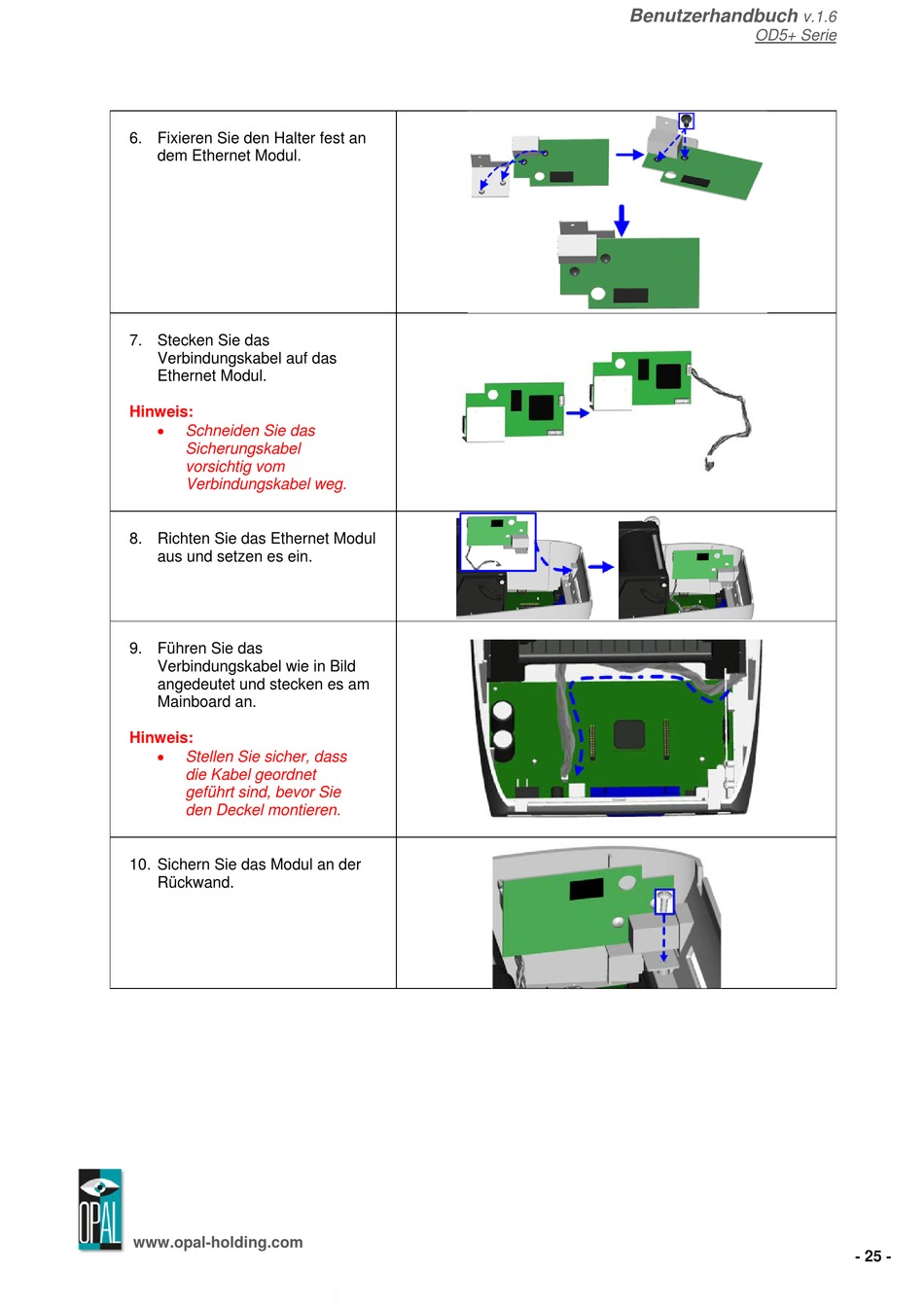

6. Fixieren Sie den Halter fest an
dem Ethernet Modul.
7. Stecken Sie das
Verbindungskabel auf das
Ethernet Modul.
Hinweis:

Schneiden Sie das
Sicherungskabel
vorsichtig vom
Verbindungskabel weg.
8. Richten Sie das Ethernet Modul
aus und setzen es ein.
9. Führen Sie das
Verbindungskabel wie in Bild
angedeutet und stecken es am
Mainboard an.
Hinweis:

Stellen Sie sicher, dass
die Kabel geordnet
geführt sind, bevor Sie
den Deckel montieren.
10. Sichern Sie das Modul an der
Rückwand.
