Inhaltszusammenfassung für OPAL Holding OD5+ECO
- Seite 1 Benutzerhandbuch OD5+ Serie OPAL – Your AutoID System Integrator Version: Datum: 01.08.2014...
- Seite 2 Benutzerhandbuch v.1.6 OD5+ Serie Änderungsinformationen Datum Version Beschreibung / durchgeführte Änderungen 22.01.2010 Dokument angelegt 13.08.2010 Dokument ergänzt mit Netzwerk Modul und Layout, Struktur angepasst 24.11.2010 Struktur Anpassungen 13.12.2010 Inhalte korrigiert 18.09.2012 Inhalte korrigiert, neue LAN / USB Switch Funktion 28.09.2012 Graphische Darstellung Feed Tasten Funktionen 29.07.2014 Treiber Windows Kompatibilität erweitert und Download Tool überarbeitet...
-
Seite 3: Inhaltsverzeichnis
Benutzerhandbuch v.1.6 OD5+ Serie Inhaltsverzeichnis Die Etiketten Drucker OD5+ Serie Einleitung Das Druckermodell OD5+ Lieferumfang Aufbau und Komponenten des Druckers Einrichten des Druckers Einlegen des Farbbandes ... - Seite 4 Benutzerhandbuch v.1.6 OD5+ Serie EMS AND EMI COMPLIANCE STATEMENT FOR EUROPEAN USERS This equipment has been tested and passed with the requirements relating to electromagnetic compatibility based on the standards EN50081-1 (EN55022 CLASS A) and EN61000-4-2/-3/-4/-5/-6/- 8/-11 (IEC Teil 2,3,4). The equipment also tested and passed in accordance with the European Standard EN55022 for the both Radiated and Conducted emissions limits.
-
Seite 5: Die Etiketten Drucker Od5+ Serie

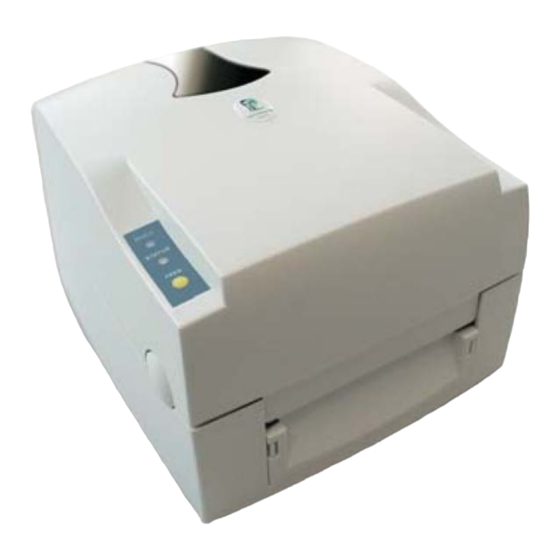

Benutzerhandbuch v.1.6 OD5+ Serie Die Etiketten Drucker OD5+ Serie 1.1 Einleitung Bei dem OD5+-Serie handelt es sich um Thermotransfer/Thermodirekt Etiketten Drucker. Mit seinem leichten Plastikgehäuse stellt er eine kostengünstige und ideale Lösung für verschiedenste Anforderungen dar. Der Drucker zeichnet sich durch folgende Merkmale aus: ... -
Seite 6: Aufbau Und Komponenten Des Druckers
Benutzerhandbuch v.1.6 OD5+ Serie 1.4 Aufbau und Komponenten des Druckers Verschlusstaste zum Öffnen des Gehäuse Deckels Gehäuse Deckel Etikettenrollenhalter Farbband Transportrad Druckmechanismus Farbband Aufnahme (Rollenhalter & Aufwickel- Kern) Verriegelung Druckmechanismus Etikettenspender LED Leuchte (Ready) LED Leuchte (Status) FEED Taste Abdeckung für die Speichererweiterung Stellschraube für Druckkopfandruck... - Seite 7 Benutzerhandbuch v.1.6 OD5+ Serie Farbbandrollenhalter Papierführung Andruckwalze Justage für die Druckzeile Etiketten Sensor Durchlass für Endlosetiketten Netzschalter Ethernetanschluss USB Schnittstelle Parallele Schnittstelle Serielle Schnittstelle Netzanschluss www.opal-holding.com - 7 -...
-
Seite 8: Einrichten Des Druckers
Benutzerhandbuch v.1.6 OD5+ Serie Einrichten des Druckers Der Drucker kann sowohl im Thermotransfer als auch im Thermodirekt Modus betrieben werden. Im Thermotransfer Modus muss ein Farbband verwenden werden. Im Thermodirekt Modus wird lediglich thermosensitives Papier benötigt. 2.1 Einlegen des Farbbandes 1. - Seite 9 Benutzerhandbuch v.1.6 OD5+ Serie 4. Führen Sie den Farbbandanfang unter dem Druckkopf durch. 5. Wickeln Sie das Farbband auf einen leeren Kern und befestigen Sie es mit einem Klebestreifen. Wickeln Sie 2 – 3 Lagen auf den Kern. 6. Schließen Sie den Druckmechanismus.
-
Seite 10: Einlegen Der Etikettenrolle
Benutzerhandbuch v.1.6 OD5+ Serie 2.2 Einlegen der Etikettenrolle 1. Stellen Sie den Drucker auf eine ebene Fläche und öffnen Sie den Gehäuse Deckel indem Sie beidseitig die Verschlusstasten zusammendrücken und den Deckel anheben. 2. Platzieren Sie die Etikettenrolle auf den Etikettenrollenhalter. -
Seite 11: Einlegen Der Etikettenrolle Mit Etikettenspender
Benutzerhandbuch v.1.6 OD5+ Serie 2.3 Einlegen der Etikettenrolle mit Etikettenspender 1. Stellen Sie den Drucker auf eine ebene Fläche und öffnen Sie den Gehäuse Deckel indem Sie beidseitig die Verschlusstasten zusammendrücken und den Deckel anheben. 2. Platzieren Sie die Etikettenrolle auf den Etikettenrollenhalter. - Seite 12 Benutzerhandbuch v.1.6 OD5+ Serie 6. Lösen Sie das erste Etikett ab und öffnen Sie den Etikettenspender. Führen Sie das Trägermaterial über die Abreisskante hinter der Rolle durch. 7. Wie in der Abbildung dargestellt, muss das Trägermaterial eingelegt sein. 8. Schließen Sie den Druckmechanismus und den Etikettenspender 9.
-
Seite 13: Handhabung Des Etikettenrollenhalters
Benutzerhandbuch v.1.6 OD5+ Serie 2.4 Handhabung des Etikettenrollenhalters (A) Installation des Etikettenrollenhalters für 25,4mm (1”) Kerne (B) Installation des Etikettenrollenhalters für 38,1mm (1.5”) Kerne (C) Installation des Etikettenrollenhalters für 76,2mm (3”) Kerne www.opal-holding.com - 13 -... -
Seite 14: Vorbereitung Für Den Druck Von Etikettenanhängern
Benutzerhandbuch v.1.6 OD5+ Serie 2.5 Vorbereitung für den Druck von Etikettenanhängern Beim Druck von Etikettenanhängern wird die Lochmarke zur Steuerung der Etikettenlänge genutzt. Dafür muss sich der Sensor direkt unter der Lochmarke befinden (siehe Abbildung unten). Die Lochmarke sollte mindestens einen Durchmesser von 3 mm haben, um einen ungestörten Betrieb zu gewährleisten. -
Seite 15: Funktion Der Feed-Taste
Benutzerhandbuch v.1.6 OD5+ Serie 2.6 Funktion der FEED-Taste Wird die FEED Taste gedrückt, so transportiert der Drucker ein Etikett zur nächsten Druckposition. Bei der Bedruckung von Endlosmaterial führt das Drücken der FEED Taste dazu, dass das Druckmaterial bis zu einer bestimmten Länge ausgeworfen wird. Stimmt die Etikettenpositionierung nicht, so führen Sie die automatische Kalibrierung durch. -
Seite 16: Test Etikett
Benutzerhandbuch v.1.6 OD5+ Serie 2.7 Test Etikett Bei der automatischen Kalibrierung wird ein Test-Etikett ausgedruckt. Dieses Etikett sieht wie unten beschrieben aus und informiert Sie über die Einstellungen und Eigenschaften des Druckers. Model, (Druckkopf Auflösung) Model: OD5+ (8 dot/mm) Firmware Version Checksumme der F/W (4E70) Version: E3.0D7, 4E70 Serielle Einstellungen Serial port : 96,N,8,1,XON/XOFF... -
Seite 17: Dump Modus
Benutzerhandbuch v.1.6 OD5+ Serie 2.8 Dump Modus Stimmen Etiketteneinstellungen und das Druckergebnis nicht überein, so sollten Sie mittels des Hexdump Modus überprüfen, ob bei der Datenübertragung zwischen Drucker und PC Störungen aufgetreten sind. Erhält der Drucker beispielsweise acht Befehle, führt diese aber nicht aus, drucken Sie nur die Befehle aus. -
Seite 18: Anschließen Des Druckers
Benutzerhandbuch v.1.6 OD5+ Serie Anschließen des Druckers Je nachdem welches Modell Sie haben, können Sie die OD5+ Serie über Ethernet, USB, serielle oder parallele Schnittstelle betreiben. Bei der Installation des Druckertreibers müssen Sie darauf achten, dass Sie den verwendeten Anschluss auswählen. 3.1 Installation Drucker-Treiber Sie können die Treiber auf http://www.opal-holding.com/od/index.html... - Seite 19 Benutzerhandbuch v.1.6 OD5+ Serie Folgende Schritte sind durchzuführen. Drucker-Treiber installieren auswählen Schnittstelle auswählen über welchen gedruckt wird Drucker Modell auswählen Druckername festlegen und bei Bedarf einen Netzwerk Freigabe-Namen definieren Fertigstellen der Installation www.opal-holding.com - 19 -...
-
Seite 20: Anschliessen Direkt An Pc/Notebook
Benutzerhandbuch v.1.6 OD5+ Serie 3.2 Anschliessen direkt an PC/Notebook 1. Stellen Sie sicher, dass der Drucker ausgeschaltet ist. 2. Stellen Sie die Stromversorgung her. 3. Schließen Sie das Datenkabel an den Drucker und dann an den PC an. 4. Schalten Sie den Drucker ein. Die LED leuchtet grün. Hinweise: Serielle Schnittstelle ... -
Seite 21: Anschliessen Am Internen Netzwerk
Ethernet Anschluss aktiv. Mit dem Befehl „^usb [CR]“ kann die USB-Schnittstelle aktiviert werden. “^lan[CR]“ aktiviert den Ethernet Anschluss. Bei einer Nachrüstung des OD5+Eco mit einer Ethernet-Karte, müssen Sie den “^lan[CR]“ Befehl absetzen, damit die Ethernet Schnittstell aktiviert wird. ... -
Seite 22: Einbau Von Zubehör
Benutzerhandbuch v.1.6 OD5+ Serie Einbau von Zubehör 4.1 Installation CF-Card Adapter CF Card Adapter (Vorderseite) CF Card Adapter (Rückseite) Hinweis: Bitte schalten Sie den Drucker aus und entfernen das Netzteil 1. Stellen Sie den Drucker auf eine ebene Fläche und öffnen Sie den Gehäuse Deckel indem Sie beidseitig die... -
Seite 23: Handhabung Cf-Karte
Benutzerhandbuch v.1.6 OD5+ Serie 4.2 Handhabung CF-Karte Nach der Installation des CF-Card-Adapters, können CF-Karten von der OD5+ Serie gelesen werden. Wenn der integrierte Speicher für die Speicherung von Etiketten-Formaten, Grafiken oder Schriftarten nicht ausreichend ist, kann eine CF-Karte eingesetzt werden, welche dem Benutzer zusätzlichen Speicherplatz bietet. -
Seite 24: Installation Ethernet Modul
Benutzerhandbuch v.1.6 OD5+ Serie 4.3 Installation Ethernet Modul Ethernet Kabel1.8M Halter Ethernet Modul Modul Verbindungskabel 2 Stk. Halter-Schrauben 1 Stk. Sicherungsschraube Hinweis: Stellen Sie sicher, dass Antistatische Verhältnisse vorliegen. 1. Stellen Sie sicher, dass der Drucker vom Stromnetz getrennt ist. - Seite 25 Benutzerhandbuch v.1.6 OD5+ Serie 6. Fixieren Sie den Halter fest an dem Ethernet Modul. 7. Stecken Sie das Verbindungskabel auf das Ethernet Modul. Hinweis: Schneiden Sie das Sicherungskabel vorsichtig vom Verbindungskabel weg. 8. Richten Sie das Ethernet Modul aus und setzen es ein. 9.
- Seite 26 Benutzerhandbuch v.1.6 OD5+ Serie 11. Setzen Sie den Deckel wieder ein und Schrauben Sie diesen fest. Hinweis: Wenn die Installation abgeschlossen ist, senden Sie den Befehl “^lan[CR]“ zum Drucker. Dadurch wird das Ethernet Modul aktiv und USB inaktiv. www.opal-holding.com - 26 -...
-
Seite 27: Wartung Und Behebung Von Störungen
Benutzerhandbuch v.1.6 OD5+ Serie Wartung und Behebung von Störungen 5.1 Bedeutung der Warn-Signal LED Anzeige Signalton Beschreibung Lösung Ready Status Der Druckmechanismus ist Öffnen Sie den Druckmechanismus und 2 x 4 Töne nicht richtig geschlossen. schließen Sie ihn erneut. Sinkt die Temperatur, wechselt der Hohe Temperatur am Drucker automatisch wieder in den blinkend... -
Seite 28: Reinigung Des Druckkopfes
Benutzerhandbuch v.1.6 OD5+ Serie 5.2 Reinigung des Druckkopfes Undeutliche oder unvollständige Ausdrucke können Folge von Kleberückständen des Etikettenmaterials oder eines verschmutzten Druckkopfs oder Farbbands sein. Daher sollte beim Druck der Gehäusedeckel geschlossen bleiben. Vermeiden Sie zudem, staubiges oder verschmutztes Druckmaterial zu verwenden, da dieses die Lebensdauer und Qualität ihres Druckkopfes negativ beeinflussen kann. -
Seite 29: Ausrichtung Der Druckzeile
Benutzerhandbuch v.1.6 OD5+ Serie 5.4 Ausrichtung der Druckzeile Benutzen Sie die Druckkopfpositionsschraube, um die Andruckfläche zwischen Druckkopf und Etikett einzustellen und so eine bestmögliche Druckqualität zu erzielen. 1. Wird die Druckkopfpositionsschraube gegen den Uhrzeigersinn gedreht (1) bewegt sich der Druckkopf nach oben (A). 2. -
Seite 30: Behebung Von Störungen
Benutzerhandbuch v.1.6 OD5+ Serie 5.5 Behebung von Störungen Problem Fehlerbehebung Der Drucker ist eingeschaltet aber Überprüfen Sie die Netzverbindung. die LED leuchten nicht. Prüfen Sie, ob Fehler bei der Softwareeinstellung oder den Druckerbefehlen vorliegen. Legen Sie ein passendes Farbband bzw. Etikettenmaterial ein. - Seite 31 Benutzerhandbuch v.1.6 OD5+ Serie Überprüfen Sie, ob der Sensor von Papier verdeckt oder Die Positionierung des Drucks ist verstaubt ist. fehlerhaft. Prüfen Sie ob das Etikettenträgermaterial geeignet ist. Sprechen Sie mit Ihrem Lieferanten. Überprüfen Sie die Einstellung der Papierführung ...
-
Seite 32: Firmware Update
Benutzerhandbuch v.1.6 OD5+ Serie 5.6 Firmware Update Ein Firmware Update kann helfen, diverse mögliche versteckte Fehlfunktionen zu beheben. Das Update Tool und die aktuellste Firmwaren finden Sie auf http://www.opal-holding.com/od/index.html Die exe-Datei wird auf dem PC ausgeführt. Der Anschluss mit welchem Sie den Drucker verbunden haben wählen Sie aus. -
Seite 33: Spezifikation
Benutzerhandbuch v.1.6 OD5+ Serie Spezifikation 6.1 Allgemein Modell Name OD5+ECO OD5+ OD5+300 Auflösung 203 dpi (8 Punkte/mm) 300 dpi (12 Punkte/mm) Druckmodus Thermotransfer / Thermodirekt 32 Bit Etiketten Sensor Einstellbar (Sensor rastet ein) Sensor Typ Reflektierend, Durchlicht Typ: Etikettenzwischenraum, Black Mark und Lochmarke. -
Seite 34: Schnittstellen
Benutzerhandbuch v.1.6 OD5+ Serie Modell Name OD5+ECO OD5+ OD5+300 Zulassung Länge: 285mm (11.2”) / Höhe:171mm (6.8”) / Breite:226mm (8.9”) / Abmessungen Gewicht:2.72Kg Etikettenspender Standard Etikettenspender Ethernet 10/100Mbps print server(Standard on; USB off) CF card adapter CF card adapter with real time clock (1,2,4GB CF card) - Seite 35 Benutzerhandbuch v.1.6 OD5+ Serie PIN Nr. Funktion VBUS Internal Interface UART1 Ethernet module wafer E_MD E_MD E_RST E_RST UART2 Expansion module wafer www.opal-holding.com - 35 -...
