22
3. Hartholzstab oder Bürste zur Reinigung der Kühlrippen am
Zylinder verwenden.
4. Gras, Laub u.ä. im Bereich zwischen Tank und Reversierstarter
entfernen.
5. Beim Einbau der Abdeckung auf die richtige Lage der Führung
am Abschirmblech im Spalt der Abdeckung achten.

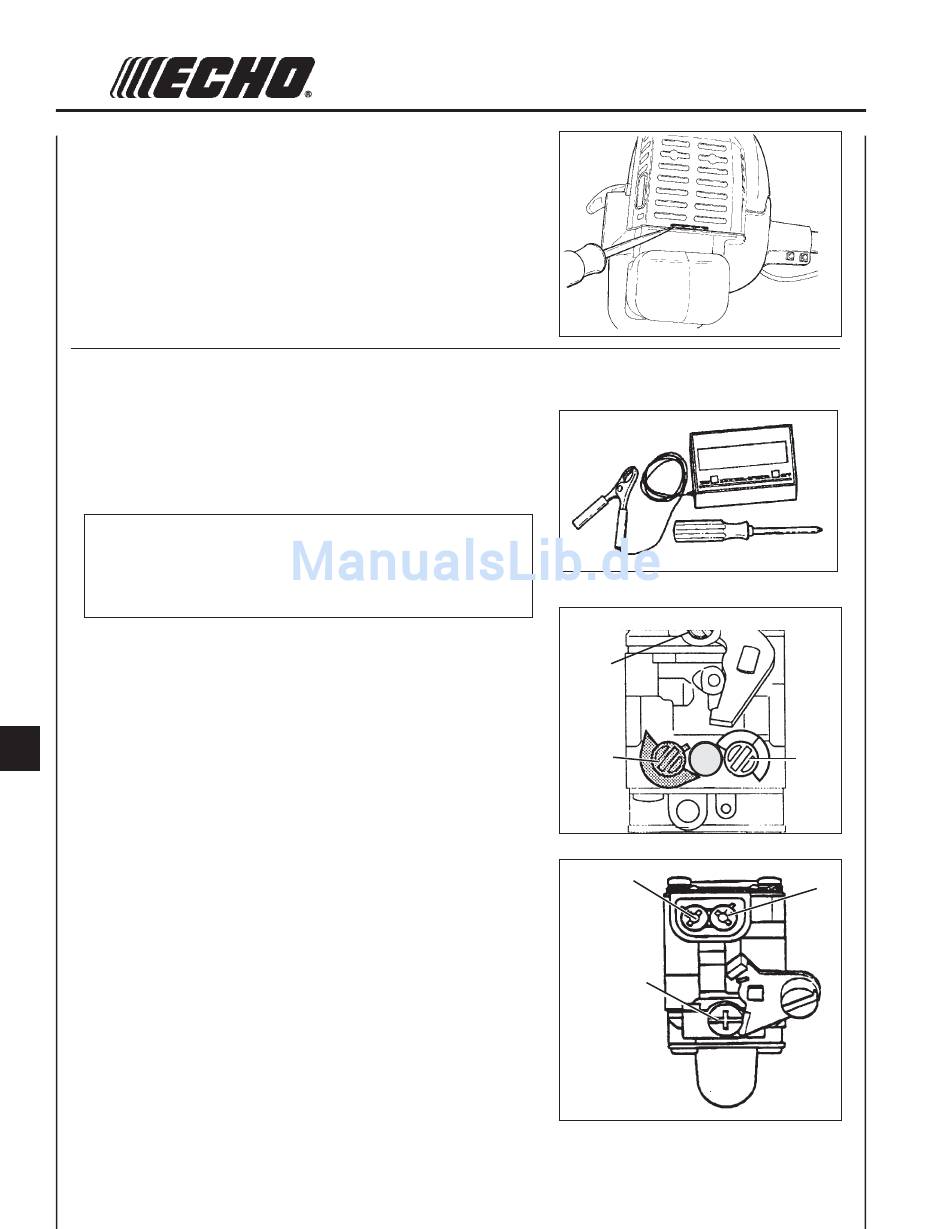

VERGASEREINSTELLUNG
Type 1E Modelle
Stufe 2
Benötigtes Werkzeug:
Empfohlene Ersatzteile:
ANMERKUNG
Jedes Gerät wurde beim Probelauf gemäß den Bestimmungen EPA
Phase 1 und nach den Californischen-Abgas-Bestimmungen einge-
stellt. Zusätzlich sind die H und L Einstellnadeln mit Anschlägen
versehen, die eine Einstellung außerhalb der Grenzwerte verhindern.
1. Vor Einstellarbeiten am Vergaser, Luftfilter und Funkenlöscher
reinigen.
2. Motor starten und auf Betriebstemperatur bringen.
3. Motor abstellen und Vollastnadel (H) entgegen dem
Uhrzeigersinn bis zum Anschlag drehen. Leerlaufnadel (L) auf
mittlere Stellung zwischen den beiden Anschlagpositionen
bringen.
4. Leerlaufeinstellung:
Motor starten und Leerlaufschraube (I) im Uhrzeigersinn ein-
schrauben bis sich das Schneidewerkzeug in Gang setzt. Dann
zurückdrehen bis Messer stehen bleiben. Aus dieser Position
eine weiter 1/4 Umdrehung herausdrehen (entgegen
Uhrzeigersinn).
5. 2-3 min. Vollgas geben, um überschüssigen Kraftstoff aus dem
Vergaser zu entfernen. Dann auf Leerlauf zurück. Wiederum
Vollgas geben, um den gleichmäßigen Drehzahlanstieg aus dem
Leerlauf auf Höchstdrehzahl zu prüfen. Erfolgt die
Beschleunigung nur zögerlich, dann die L-Nadel 1/8 Umdrehung
entgegen dem Uhrzeigersinn herausdrehen und Beschleunigung
wiederholen. Einstellung solange wiederholen, bis eine
einwandfreie, gleichmäßige Beschleunigung erfolgt.
6. Vollastdrehzahl bei vollständiger Öffnung der Drosselklappe
prüfen.
Die Vollastdrehzahl finden Sie unter "Technischen Daten" (s. S.
11).
Schraubenzieher, Drehzahlmesser für 1 Zyl.,
2T- Motoren
SHC-1700, SHC-2100 TYPE 1E
I
H
H
I
SHC-2400 TYPE 1E
L
L
