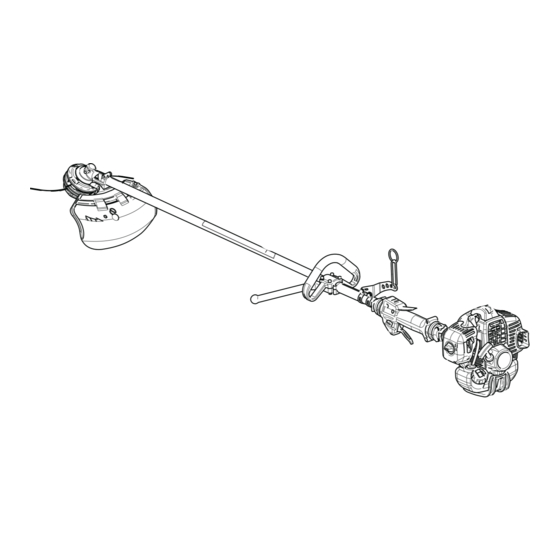

Echo SRM-301TES Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 68

Quicklinks

Diese Anleitung herunterladen
1????
MANUEL D'UTILISATION
BEDIENUNGSANLEITUNG
MANUALE PER L'OPERATORE
MANUAL DE INSTRUCCIONES
OPERATOR'S MANUAL
READ THE INSTRUCTIONS CAREFULLY AND FOLLOW THE RULES FOR
SAFE OPERATION. FAILURE TO DO SO COULD RESULT IN SERIOUS
INJURY.
LIRE ATTENTIVEMENT LES INSTRUCTIONS ET SUIVRE LESRÈGLES DE
SECURITÉ.LE NON-RESPECT DES RÈGLES DE SÉCURITÉ ENTRAÎNE UN
ISQUE DE BLESSURE GRAVE.
LESEN SIE DIE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH, UND BE
FOLGEN SIE DIE SICHERHEITSREGELN. ANDERNFALLS BESTEHT DAS
RISIKO SCHWERER VERLETZUNGEN.
LEGGERE E SEGUIRE ATTENTAMENTE LE ISTRUZIONI PER LAVORARE
IN CONDIZIONI DI MASSIMA SICUREZZA. LA MANCATA OSSERVANZA
DELLE ISTRUZIONI POTREBBE PROVOCARE LESIONI GRAVI.
LEA ATENTAMENTE LAS INSTRUCCIONES Y SIGA LAS INDICACIONES
PARA UN FUNCIONAMIENTO SEGURO. DE NO HACERLO, PODRÍA
SUFRIR LESIONES GRAVES.
SRM-301TES
WARNING
AVERTISSEMENT
WARNUNG
AVVERTENZA
ADVERTENCIA
ENGLISH
FRANÇAIS
DEUTSCH
ITALIANO
ESPAÑOL

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Echo SRM-301TES

Inhaltszusammenfassung für Echo SRM-301TES

  • Seite 1 ESPAÑOL OPERATOR'S MANUAL MANUEL D'UTILISATION BEDIENUNGSANLEITUNG MANUALE PER L'OPERATORE MANUAL DE INSTRUCCIONES SRM-301TES WARNING READ THE INSTRUCTIONS CAREFULLY AND FOLLOW THE RULES FOR SAFE OPERATION. FAILURE TO DO SO COULD RESULT IN SERIOUS INJURY. AVERTISSEMENT LIRE ATTENTIVEMENT LES INSTRUCTIONS ET SUIVRE LESRÈGLES DE SECURITÉ.LE NON-RESPECT DES RÈGLES DE SÉCURITÉ...
  • Seite 3 1Cover ENGLISH (Original instructions) OPERATOR'S MANUAL GRASS-TRIMMER/BRUSHCUTTER SRM-301TES WARNING READ THE INSTRUCTIONS CAREFULLY AND FOLLOW THE RULES FOR SAFE OPERATION. FAILURE TO DO SO COULD RESULT IN SERIOUS INJURY.

  • Seite 4: Inhaltsverzeichnis

    Contents For safe use of your product....................3 Description.......................... 8 Before you start ........................9 Packing list ........................9 Assembly ........................9 Loop handle version ....................10 U-handle version......................10 Installation of shield ..................... 10 Installing nylon line cutting head.................. 11 Adjusting the balance ....................

  • Seite 5: For Safe Use Of Your Product

    For safe use of your product For safe use of your product Important information WARNING Please ensure that you read the operator's manual before using your product. About your operator's manual  This manual contains necessary information about the assembly, operation, and maintenance of your product. Please read it carefully and absorb its contents.
  • Seite 6 For safe use of your product WARNING Vibration and cold  It is believed that a condition called Raynaud's Phenomenon which affects the fingers of certain individuals may be brought about by exposure to vibration and cold. Exposure to vibration and cold may cause tingling and burning, followed by loss of colour and numbness in the fingers.

  • Seite 7: Warning Notices

    For safe use of your product WARNING Environment of use and operation  Do not use the product:  under poor weather conditions.  on steep slopes or in places which give no secure foothold and are thus slippery.  at night or in dark places with poor visibility. ...
  • Seite 8 For safe use of your product Symbol form/shape Symbol description/applica- Symbol form/shape Symbol description/applica- tion tion Wear foot protection and Petrol and oil mixture gloves Choke Control "Cold Start" Emergency stop Position (Choke Closed) Warning! Choke Control "Run" Position Thrown objects! (Choke Open) Carburettor adjustment Warning, side thrust...

  • Seite 9: Safety Decal(S)

    For safe use of your product Safety decal(s)  The safety decal shown below has been attached to the products described in this manual. Ensure that you understand what the decal means before using your product.  If the decal becomes unreadable due to wear and tear or damage, or peels off and is lost, please purchase a replacement decal from your dealer and attach it in the location shown in the illustrations below.

  • Seite 10: Description

    Description Description Angle transmission Having two gears to change the Ignition switch "Slide switch" mounted on top of the angle of rotating axis. throttle trigger housing, move switch forward to RUN, Cutting attachment Nylon line cutting head for cutting backward to STOP position. grass and weed.

  • Seite 11: Before You Start

    Before you start Before you start Packing list  The following parts are packed separately in the packing box.  When you have unpacked the box, please check the parts that it contains.  Contact your dealer if anything is missing or broken. 1.

  • Seite 12: Loop Handle Version

    Before you start Loop handle version Loop handle assembly Assemble loop handle (A) and bracket (C) to drive shaft assem- bly. Position handle in comfortable operating position and tighten Bolts (B). E: Arrow F: To engine CAUTION  Install the handle to the engine side from the arrow mark.

  • Seite 13: Installing Nylon Line Cutting Head

    Before you start Installing nylon line cutting head Insert locking tool (A) into a hole located on the right side of angle transmission while forcing retainer spring to the left side. Insert locking tool further into blade retainer fixing slot (B) to fix output shaft.

  • Seite 14: Preparing The Fuel

     Stored fuel ages. Do not mix more fuel than you expect to use in thirty (30) days. Fuel  Recommended mixture ratio; 50: 1 (2%) for ISO-L-EGD Standard (ISO 13738), JASO FC,FD grade and ECHO recom- mended oil.  Never use two-stroke oil intended for water-cooled engines, motor-cycle engines.

  • Seite 15: Engine Operation

    Engine operation Engine operation Starting the engine WARNING Be particularly careful to observe the following precautions when starting the engine:  Move at least 3m from the place where you refuelled.  Place the product in a flat, well ventilated place. ...

  • Seite 16: Starting A Warm Engine

    Engine operation Move the choke lever (F) to the "Cold Start" (E) position. Alternately press and release the purge bulb (H) until the fuel is sucked up into it. Checking that the area around you is safe, hold the position closest to the engine firmly as shown in the illustration, pull- ing several times on the starter grip (I).

  • Seite 17: Trimming Operation

    Trimming operation Trimming operation DANGER  Always stop the engine when a cutting attachment jam occurs. Severe injury can occur if a jam is removed and the cutting attachment suddenly starts.  Do not operate the product without the shield in place. Any objects that ricochet off the cutting attachment could cause an accident or serious injury.

  • Seite 18: Using Shoulder Harness

    Trimming operation Using shoulder harness Always mount the trimmer correctly using the shoulder har- ness.  Buckle waist belt. Belt should be snug.  Attach product to harness.  Loop handle version Place shoulder harness over left shoulder and adjust straps so the quick release pin rests just below the waist.
  • Seite 19 Trimming operation Angle to wall Debris Knife side raised Angle to ground Scything  This is the cutting or mowing of large grassy areas by sweep- ing or swinging the trimmer in a level arc. Use a smooth, easy motion. Do not try to hack or chop down the grass. Tilt the ny- lon line cutting head to direct the debris away from you on the scything stroke.

  • Seite 20: Basic Trimming Operation With Metal Blade

    Trimming operation Basic trimming operation with metal blade WARNING  Please observe the following instructions when trimming.  Check to ensure that the trimmer blade has been tightened securely in place.  Replace the shield if it is damaged or cracked. ...

  • Seite 21: Maintenance And Care

    Maintenance and care Maintenance and care WARNING Observe the following precautions when checking and maintaining your product after use:  Turn the engine off and do not attempt to check or maintain the product until the engine has cooled. You could burn yourself. ...

  • Seite 22: Maintenance And Care

    Maintenance and care Cleaning air filter Close choke. Loosen air cleaner cover knob and remove air cleaner cover (B). Remove air filter (A) (air filter is located inside air cleaner cover). Brush dirt from filter or clean with compressed air from car- burettor side.
  • Seite 23 Maintenance and care Cooling system maintenance IMPORTANT  To maintain proper engine operating temperature, cooling air must pass freely through the cylinder fin area. This flow of air carries combustion heat away from the engine. Overheating and engine seizure can occur when: ...
  • Seite 24 Maintenance and care Lubricating drive shaft Inspect the drive shaft (A) every 100 hours of use and replenish grease if it is insufficient. NOTE  Use good quality lithium multi grease. Angle transmission Remove plug (B) from angle transmission (A). Add grease, if necessary, using low pressure pump.

  • Seite 25: Checking The Blade

    Maintenance and care Inspect blades (A) before installation. Check for sharpness. Dull blades increase the risk of blade kickback reactions. Small cracks can develop into fractures resulting in a piece of blade flying off during operation. Discard cracked blades no matter how small the crack. Insert locking tool (B) into a hole located on the right side of angle transmission while forcing retainer spring to the left side.

  • Seite 26: Loading Nylon Line

    Maintenance and care Loading nylon line DANGER  Shut down trimmer engine without fail and make sure nylon line cutting head has stopped rotating before starting replacement procedure. To do so could lead to an accident or serious injury. WARNING ...
  • Seite 27 Maintenance and care Problem Diagnosis Cause Solution The engine does There is no fuel in the fuel tank Fuel supply not start The stop switch is in the Stop position Move to the Start po- Excess fuel suction sition Electrical fault Start the engine after Carburettor malfunction or internal stick- servicing...

  • Seite 28: Authorized Representative In Europe

    Maintenance and care Manufacturer: YAMABIKO CORPORATION 1-7-2 Suehirocho, Ohme, Tokyo 198-8760 JAPAN Authorized Representative in Europe: CERTIFICATION EXPERTS B.V. Amerlandseweg 7, 3621 ZC Breukelen, The Netherlands Storage Long-term storage (30 days or more) WARNING  Do not store in sealed locations filled with fuel gas, or close to naked flames or sparks. You could cause a fire.

  • Seite 29: Specifications

    Do not use fuel containing me- thyl alcohol or more than 10% of ethyl alcohol. Two stroke, air-cooled engine oil. ISO-L-EGD Standard (ISO 13738), JASO FC,FD grade and ECHO recom- mended oil. Mixture ratio 50:1 part (2%)

  • Seite 30: Declaration Of Conformity

    GRASS-TRIMMER/BRUSHCUTTER Brand: ECHO Type: SRM-301TES complies with: * the requirements of Directive 2006/42/EC (use of harmonized standard EN ISO 11806-1: 2011) * the requirements of Directive 2014/30/EU (use of harmonized standard EN ISO 14982: 2009, EN 55012: 2007+A1:...
  • Seite 31 1Notes and rear cover MEMORANDUM...
  • Seite 32 MEMORANDUM...
  • Seite 33 MEMORANDUM...
  • Seite 34 1-7-2 Suehirocho, Ohme, Tokyo 198-8760 JAPAN PHONE: 81-428-32-6118. FAX: 81-428-32-6145. X750231-4902 © 2021...
  • Seite 35 1Couverture FRANÇAIS (Notice originale) MANUEL D'UTILISATION COUPE-HERBE/DÉBROUSSAIL- LEUSE SRM-301TES AVERTISSEMENT LIRE ATTENTIVEMENT LES INSTRUCTIONS ET SUIVRE LES RÈGLES DE SECURITÉ. LE NON-RESPECT DES RÈGLES DE SÉCURITÉ ENTRAÎNE UN RISQUE DE BLESSURE GRAVE.
  • Seite 36 Table des matieres Pour utiliser l'appareil en toute sécurité ................3 Description.......................... 8 Avant de commencer......................9 Contenu de l'emballage ....................9 Assemblage ........................9 Version poignée semi-circulaire................... 10 Version brancard en U....................10 Montage du protecteur d'outil ..................10 Montage de la tête de coupe à...

  • Seite 37: Pour Utiliser L'appareil En Toute Sécurité

    Pour utiliser l'appareil en toute sécurité Pour utiliser l'appareil en toute sécurité Information importante AVERTISSEMENT Lire attentivement le manuel d'utilisation avant d'utiliser l'appareil pour la première fois. À propos du manuel d'utilisation  Ce manuel contient les informations nécessaires au montage, à l'utilisation et à l'entretien de l'appareil. L'utilisateur doit donc le lire attentivement et intégrer les informations qu'il contient.
  • Seite 38 Pour utiliser l'appareil en toute sécurité AVERTISSEMENT Exposition aux vibrations et au froid  Les personnes exposées aux vibrations et au froid peuvent être victimes du phénomène de Raynaud, une affection qui touche les doigts. L'exposition à des vibrations et au froid peut provoquer une sensation de picotement et de brûlure, suivie d'une décoloration et d'un engourdissement des doigts.

  • Seite 39: Etiquettes Et Symboles D'avertissement

    Pour utiliser l'appareil en toute sécurité AVERTISSEMENT Port d'équipements de protection  Toujours porter les équipements de protection suivants pour utiliser un coupe- herbe. 1. Protection de la tête (casque) : protège la tête. 2. Casque de protection anti-bruit ou protecteurs d'oreilles : protègent l'ouïe. 3.

  • Seite 40: Autres Indications

    Pour utiliser l'appareil en toute sécurité Autres indications REMARQUE IMPORTANT Ce type de message fournit des Le texte dans l'encadré où figure le Le cercle barré indique conseils relatifs à l'utilisation et à l'en- mot « IMPORTANT » donne des in- une interdiction.

  • Seite 41: Étiquette(S) De Sécurité

    Pour utiliser l'appareil en toute sécurité Forme des symboles Description/application des Forme des symboles Description/application des symboles symboles Ne pas utiliser l'appareil dans Niveau de puissance sonore des endroits mal aérés garanti Attention aux risques d'incen- Démarrage du moteur Attention aux risques de choc Pompe d'amorçage électrique (charged'amorçage)

  • Seite 42: Description

    Description Description Renvoi d'angle. Avec deux engrenages pour changer Interrupteur marche/arrêt. « Interrupteur à glissière » l'angle de l'axe de rotation. monté sur le dessus du boîtier de la gâchette d'accélé- Outil de coupe. Tête de coupe à fil nylon pour couper rateur.

  • Seite 43: Avant De Commencer

    Avant de commencer Avant de commencer Contenu de l'emballage  Les pièces suivantes sont conditionnées séparément dans le carton d'emballage.  Lors de l'ouverture du carton, passer en revue les pièces qu'il contient.  Contacter un revendeur si une pièce est manquante ou endommagée. 1.

  • Seite 44: Version Poignée Semi-Circulaire

    Avant de commencer Version poignée semi-circulaire Assemblage de la poignée semi-circulaire Monter la poignée semi-circulaire (A) et le support (C) sur l'arbre de transmission. Orienter la poignée dans une position d'utilisation confortable, puis serrer les boulons (B). E : Flèche F : Vers le moteur ATTENTION ...

  • Seite 45: Montage De La Tête De Coupe À Fil Nylon

    Avant de commencer Montage de la tête de coupe à fil nylon Insérer l'outil de blocage (A) dans l'orifice situé sur le côté droit du renvoi d'angle tout en poussant le ressort de retenue vers la gauche. Enfoncer l'outil de blocage dans le trou de blocage de lame (B) pour fixer l'arbre de sortie.

  • Seite 46: Préparation Du Carburant

     Richesse du mélange recommandée ; 50 : 1 (2%) selon la norme ISO-L-EGD (ISO 13738), la norme JASO FC, FD et l'huile ECHO recommandée.  Ne jamais utiliser d'huile pour moteurs deux temps à refroidis- sement par eau ou moteurs de motos.

  • Seite 47: Alimentation En Carburant

    Avant de commencer Alimentation en carburant  Ne pas remplir le réservoir de carburant (A) jusqu'en haut. Remplir le réservoir jusqu'au niveau recommandé (jusqu'à l'épaulement (B) du réservoir de carburant).  Une fois le ravitaillement effectué, revisser fermement le bou- chon du réservoir de carburant.

  • Seite 48: Fonctionnement Du Moteur

    Fonctionnement du moteur Fonctionnement du moteur Démarrage du moteur AVERTISSEMENT Veiller à bien respecter les mesures de précaution suivantes lors du démarrage du moteur :  S'éloigner d'au moins 3 mètres de l'endroit où le ravitaillement a été effectué.  Placer l'appareil sur une surface plane et dans un endroit bien aéré. ...

  • Seite 49: Démarrage Du Moteur À Chaud

    Fonctionnement du moteur Placer la manette de starter (F) en position « Démarrage à froid » (Cold Start) (E). Comprimer et relâcher la pompe d'amorçage (H) jusqu'à ce que le carburant soit aspiré. Après avoir vérifié que la zone entourant l'utilisateur ne pré- sente aucun risque, tenir fermement l'appareil le plus près possible du moteur comme illustré...

  • Seite 50: Utilisation De L'appareil

    Utilisation de l'appareil Utilisation de l'appareil DANGER  Toujours couper le moteur en cas de blocage de l'outil de coupe. Une fois l'objet débloqué, l'outil de coupe redémarrerait soudainement, entraînant ainsi un risque de blessure grave.  Ne pas utiliser l'appareil sans le protecteur d'outil. Il est possible que des objets ricochent sur l'outil de coupe et soient projetés vers l'utilisateur, entraînant ainsi un risque d'ac- cident ou de blessure grave.

  • Seite 51: Utilisation Du Harnais

    Utilisation de l'appareil Utilisation du harnais Toujours monter correctement le coupe-herbe avec le har- nais.  Attacher la ceinture. La ceinture doit être bien ajustée.  Fixer l'appareil au harnais.  Version poignée semi-circulaire Placer le harnais sur l'épaule gauche et régler les la- nières de sorte que l'axe de décrochage rapide se situe juste sous la taille.
  • Seite 52 Utilisation de l'appareil roule autour du grillage.  Pour couper les tiges de mauvaises herbes, procéder tige par tige. Toujours placer la tête de coupe à fil nylon au pied de la plante, jamais en haut, car la plante risque de se briser et de se prendre dans le fil.

  • Seite 53: Utilisation De Base De L'appareil Avec Lame Métallique

    Utilisation de l'appareil  Eviter de mettre le fil nylon en contact avec des morceaux de grillage. A haut régime, les morceaux de fils de fer peuvent être projetés. Utilisation de base de l'appareil avec lame métallique AVERTISSEMENT  Respecter les instructions suivantes lors de l'utilisation de l'appareil. ...
  • Seite 54 Utilisation de l'appareil Fauchage des mauvaises herbes  Lors du fauchage, l'utilisateur décrit des arcs de cercle avec l'outil de coupe. Cette méthode permet de désherber rapide- ment une zone donnée. La technique de fauchage ne doit pas être employée pour couper des plantes hautes et drues ou des arbustes.

  • Seite 55: Entretien

    Entretien Entretien AVERTISSEMENT Respecter les mesures de précaution suivantes lors de la vérification et de l'entretien de l'appareil après utilisation :  Couper le moteur et attendre qu'il refroidisse avant la vérification ou l'entretien de l'appareil. Il existe un risque de brûlure. ...

  • Seite 56: Entretien

    Entretien Nettoyage du filtre à air Couper le starter. Dévisser le bouton du couvercle de filtre à air et déposer le couvercle du filtre à air (B). Retirer le filtre à air (A) (le filtre à air est situé à l'intérieur du couvercle de filtre à...
  • Seite 57 Entretien REMARQUE S'il est impossible de régler correctement le carburateur avec la vis de réglage du régime de ralenti (T), s'adresser impérati- vement à un revendeur-réparateur agréé. Entretien du système de refroidissement IMPORTANT  Pour maintenir la température de fonctionnement correcte du moteur, l'air de refroidissement doit circuler librement à...
  • Seite 58 Entretien Vérification de la bougie d'allumage Vérifier l'écartement des bougies. L'écartement correct est compris entre 0,6 mm et 0,7 mm. Vérifier si l'électrode est usée. Vérifier s'il y a de l'huile ou d'autres dépôts sur l'isolant. Si la bougie d'allumage est sale, la nettoyer. Ne pas nettoyer au jet de sable.

  • Seite 59: Vérification De La Lame

    Entretien Pose de la lame (en option) AVERTISSEMENT  Porter des gants résistants lorsque la lame doit être manipulée.  En cas de remplacement de la lame pendant une opération de taille, s'assurer que le moteur est coupé et que les lames ne tournent plus.

  • Seite 60: Chargement Du Fil Nylon

    Entretien  Lorsque la lame commence à s'émousser, il est possible de continuer à l'utiliser en la retournant.  En cas de fêlure ou de déformation de la lame, les vibrations émises par l'appareil augmentent. Procéder au remplacement de la lame. ...
  • Seite 61 Entretien Problème Diagnostic Cause Solution Le moteur ne dé- Il n'y a pas de carburant dans le réser- Alimentation en car- marre pas voir de carburant burant L'interrupteur d'arrêt est en position Ar- Basculer en position rêt Marche Alimentation en carburant excessive Démarrer le moteur Dysfonctionnement électrique après révision...

  • Seite 62: Remisage

    Entretien Fabricant : YAMABIKO CORPORATION 1-7-2 Suehirocho, Ohme, Tokyo 198-8760 JAPON Représentant autorisé en Europe : CERTIFICATION EXPERTS B.V. Amerlandseweg 7, 3621 ZC Breukelen, Pays-Bas Remisage Remisage de longue durée (30 jours ou plus) AVERTISSEMENT  Ne pas entreposer l'appareil dans un endroit clos contenant des vapeurs de carburant, ou à proximité de sources de flammes ou d'étincelles.

  • Seite 63: Caractéristiques

    10% d'éthanol. Huile Huile pour moteur 2 temps à refroidissement par air. Norme ISO-L-EGD (ISO 13738), norme JASO FC, FD et huile ECHO recommandée. Rapport de mélange 50:1 (2 %) Outil de coupe : Tête de coupe à fil nylon (largeur de coupe)

  • Seite 64: Déclaration De Conformité

    : COUPE-HERBE/DÉBROUSSAILLEUSE Marque : ECHO Type : SRM-301TES est conforme aux : * spécifications de la Directive 2006/42/CE (utilisation de la norme harmonisée EN ISO 11806-1: 2011) * aux exigences de la directive 2014/30/UE (utilisation de la norme harmonisée EN ISO 14982: 2009, EN 55012: 2007+A1: 2009) * aux exigences de la directive 2011/65/UE (utilisation de la norme harmonisée EN CEI63000: 2018)
  • Seite 65 1Remarques et dos de couverture NOTES...
  • Seite 66 1-7-2 Suehirocho, Ohme, Tokyo 198-8760 JAPON TÉLÉPHONE : 81-428-32-6118. FAX : 81-428-32-6145. X750231-4902 © 2021...
  • Seite 67 1Schutzabdeckung DEUTSCH (Original Gebrauchsanleitung) BEDIENUNGSANLEITUNG RASENTRIMMER/MOTORSENSE SRM-301TES WARNUNG LESEN SIE DIE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH, UND BEFOLGEN SIE DIE SICHERHEITSREGELN. ANDERNFALLS BESTEHT DAS RISIKO SCHWERER VERLETZUNGEN.
  • Seite 68 Inhalt Sichere Verwendung des Produkts ..................3 Beschreibung........................8 Bevor Sie beginnen ......................9 Packliste ........................9 Zusammenbau....................... 9 Rundgriff-Version......................10 U-Griff-Version......................10 Montage des Schutzschilds ..................10 Montage des Nylonfadenkopfs ..................11 Ausrichten der Balance....................11 Bereitstellen des Kraftstoffs ..................12 Bedienung des Motors......................

  • Seite 69: Sichere Verwendung Des Produkts

    Sichere Verwendung des Produkts Sichere Verwendung des Produkts Wichtige Informationen WARNUNG Lesen Sie unbedingt die Bedienungsanleitung, bevor Sie das Produkt verwenden. Allgemeines zu dieser Bedienungsanleitung  Diese Bedienungsanleitung enthält wichtige Informationen über Montage, Bedienung und Instandhaltung Ihres Produkts. Bitte lesen Sie sie sorgfältig durch, und machen Sie sich mit dem Inhalt vertraut. ...

  • Seite 70: Angemessene Unterweisung

    Sichere Verwendung des Produkts WARNUNG Vibration und Kälte  Es wird vermutet, dass das Raynaud-Syndrom, das die Finger mancher Menschen befällt, durch stark vibrierende Arbeitsgeräte und Arbeiten bei Kälte herbeigeführt wird. Durch stark vibrierende Arbeitsgeräte und dem Arbeiten bei Kälte kann sich ein Prickeln und Brennen bemerkbar machen, dem sich Farblosigkeit und Gefühllosigkeit der Finger anschließen.

  • Seite 71: Schutzausrüstung Tragen

    Sichere Verwendung des Produkts WARNUNG Schutzausrüstung tragen  Tragen Sie beim Arbeiten mit dem Trimmer immer die folgende Schutzausrüstung: 1. Kopfschutz (Helm): schützt den Kopf 2. Gehörschutzbügel oder Ohrenstöpsel: schützen das Gehör 3. Schutzbrille: schützt die Augen 4. Gesichtsschutzschild: schützt das Gesicht 5.

  • Seite 72: Sonstige Kennzeichnungen

    Sichere Verwendung des Produkts Sonstige Kennzeichnungen HINWEIS WICHTIG Kreis mit umgekehrtem Hinweise dieser Art enthalten Tipps Umrahmter Text mit der Überschrift Schrägstrich bedeutet, zur Verwendung, Pflege und Wartung „WICHTIG“ enthält wichtige dass das Dargestellte des Produkts. Informationen zur Verwendung, unzulässig ist. Überprüfung, Wartung und Lagerung des in dieser Anleitung beschriebenen Produkts.

  • Seite 73: Sicherheitsaufkleber

    Sichere Verwendung des Produkts Symbol Beschreibung des Symbols Symbol Beschreibung des Symbols Nicht in Räumen mit Garantierter schlechter Belüftung Schallleistungspegel verwenden Achtung, Brandgefahr Motorstart Achtung, Stromschlag-Gefahr Kraftstoffpumpe Sicherheitsaufkleber  Die in dieser Anleitung beschriebenen Produkte sind mit dem unten dargestellten Sicherheitsaufkleber versehen. Machen Sie sich die Bedeutung des Sicherheitsaufklebers bewusst, bevor Sie das Produkt verwenden.

  • Seite 74: Beschreibung

    Beschreibung Beschreibung Winkelgetriebe Ermöglicht es, den Winkel der Stoppschalter Schiebeschalter, der oben am Gehäuse Rotationsachse zu andern. des Gashebels montiert ist. Schalter für den Betrieb Schneidvorrichtung Nylonfadenkopf zum Schneiden nach vorn auf „RUN", zum Stoppen des Motors nach von Gras und Unkraut. hinten auf „STOP"...

  • Seite 75: Bevor Sie Beginnen

    Bevor Sie beginnen Bevor Sie beginnen Packliste  Die nachfolgend aufgeführten Einzelteile sind in der Verpackung enthalten.  Überprüfen Sie nach dem Auspacken die Vollständigkeit des Inhalts.  Wenden Sie sich an Ihren Händler, wenn Teile fehlen oder beschädigt sind. 1.

  • Seite 76: Rundgriff-Version

    Bevor Sie beginnen Rundgriff-Version Befestigung des Rundgriffs Befestigen Sie den Rundgriff (A) und die Halterung (C) am Antriebswellenrohr. Richten Sie den Griff in eine für das Arbeiten bequeme Position aus, und ziehen Sie die Bolzen (B) fest. E: Pfeil F: Zum Motor VORSICHT ...

  • Seite 77: Montage Des Nylonfadenkopfs

    Bevor Sie beginnen Montage des Nylonfadenkopfs Stecken Sie das Arretierwerkzeug (A) in das Loch auf der rechten Seite des Winkelgetriebes. Drücken Sie dabei die Rückhaltefeder nach links. Stecken Sie das Arretierwerkzeug in das Arretierungsloch (B) der Fixierplatte, um den Werkzeugaufnahmebolzen zu blockieren.

  • Seite 78: Bereitstellen Des Kraftstoffs

     Gelagerter Kraftstoff altert. Mischen Sie nicht mehr Kraftstoff an, als Sie voraussichtlich innerhalb der nächsten dreißig (30) Tage verbrauchen werden. Kraftstoff  Empfohlenes Mischverhältnis: 50 : 1 (2%) Öl nach ISO-L-EGD Standard (ISO 13738), JASO FC, FD und von ECHO empfohlenes Öl.  Verwenden Sie niemals Zweitaktöl, das für wassergekühlte Motoren oder Motorradmotoren vorgesehen ist.

  • Seite 79: Kraftstoffversorgung

    Bevor Sie beginnen Kraftstoffversorgung  Befüllen Sie den Tank nicht bis zur Einfüllöffnung (A). Befüllen Sie den Tank nur bis zur vorgeschriebenen Höhe (nur bis zum Ansatz (B) des Einfüllstutzens).  Verschließen Sie den Kraftstofftankdeckel nach dem Betanken wieder fest.

  • Seite 80: Bedienung Des Motors

    Bedienung des Motors Bedienung des Motors Starten des Motors WARNUNG Befolgen Sie beim Starten des Motors unbedingt die folgenden Sicherheitsregeln:  Entfernen Sie sich mindestens 3 m von der Stelle, an der die Betankung erfolgte.  Platzieren Sie das Produkt an einem ebenen, gut belüfteten Ort. ...

  • Seite 81: Starten Eines Warmen Motors

    Bedienung des Motors Stellen Sie den Chokehebel (F) auf die Position „Kaltstart" (E). Betätigen Sie die Kraftstoffpumpe (H) so oft (drücken und loslassen), bis sie Kraftstoff angesaugt hat. Halten Sie das Gerät möglichst nahe am Motor (siehe Abbildung), nachdem Sie die Sicherheit des Ortes überprüft haben, und ziehen Sie mehrmals am Startergriff (I).
  • Seite 82 Trimmen Trimmen GEFAHR  Stellen Sie den Motor sofort ab, wenn die Schneidvorrichtung blockiert wird. Wenn die Blockade beseitigt wird und die Schneidvorrichtung plötzlich anläuft, kann es zu schweren Verletzungen kommen.  Verwenden Sie das Produkt niemals ohne den daran befestigten Schutzschild. Von der Schneidvorrichtung abprallende Gegenstände können Unfälle mit schweren Verletzungen verursachen.

  • Seite 83: Trimmen

    Trimmen Verwendung des Schultergurts Hängen Sie den Trimmer immer ordnungsgemäß am Schultergurt auf.  Schnallen Sie den Taillengurt fest. Der Gurt muss eng anliegen.  Befestigen Sie das Gerät am Schultergurt.  Rundgriff-Version Legen Sie den Schultergurt über die linke Schulter, und stellen Sie die Riemen so ein, dass sich die Schnelllöseeinrichtung knapp unterhalb der Hüfte befindet.

  • Seite 84: Skalpieren Und Kantenschneiden

    Trimmen Trimmen  Hierbei wird der Trimmer vorsichtig an das zu schneidende Material herangeführt. Stellen Sie den Fadenkopf etwas schräg, damit das Schneidgut von Ihnen weggeleitet wird. Arbeiten Sie sich beim Schneiden in Richtung eines Hindernisses (z. B. Zaun, Mauer oder Baum) in einem Winkel vor, bei dem sichergestellt ist, dass vom Hindernis abprallendes Schneidgut von Ihnen weggeleitet wird.
  • Seite 85 Trimmen  Nylonfadenkopf dreht sich gegen den Uhrzeigersinn. Das Fadenschneidmesser befindet sich links am Schutzschild. 1. Schneidgut 2. Auf dieser Seite schneiden  Lassen Sie den Nylonfadenkopf nicht in zähes Unkraut, Bäume oder Zäune eindringen.  Wenn der Nylonfaden in Maschendraht, Zäune oder dichtes Gestrüpp eindringt, kann es passieren, dass abgerissene Fadenstücke gegen den Bediener geschleudert werden.

  • Seite 86: Einfaches Trimmen Mit Metallmesser

    Trimmen Einfaches Trimmen mit Metallmesser WARNUNG  Befolgen Sie beim Trimmen die folgenden Anweisungen:  Vergewissern Sie sich, dass die Befestigungsmutter des Messers fest angezogen ist.  Wenn der Schutzschild beschädigt oder gerissen ist, ersetzen Sie ihn durch einen neuen. ...

  • Seite 87: Wartung Und Pflege

    Wartung und Pflege Wartung und Pflege WARNUNG Beachten Sie die folgenden Sicherheitsregeln, wenn Sie das Produkt nach der Verwendung überprüfen bzw. warten:  Schalten Sie den Motor ab und überprüfen bzw. warten Sie das Produkt erst dann, wenn der Motor abgekühlt ist. Andernfalls können Sie sich verbrennen.

  • Seite 88: Wartung Und Pflege

    Wartung und Pflege Reinigen des Luftfilters Schließen Sie den Choke. Lösen Sie die Verriegelung der Luftfilterabdeckung und entfernen Sie die Luftfilterabdeckung (B). Entfernen Sie den Luftfilter (A) (befindet sich unter der Luftfilterabdeckung). Reinigen Sie den Filter von der Vergaserseite durch Abbürsten oder mittels Druckluft.

  • Seite 89: Überprüfen Des Kraftstoffsystems

    Wartung und Pflege HINWEIS Wenn der Vergaser mit der Leerlaufanschlagschraube (T) nicht korrekt eingestellt werden kann, müssen Sie einen autorisierten Vertragshändler kontaktieren. Wartung des Kühlsystems WICHTIG  Um die richtige Motorbetriebstemperatur aufrechtzuerhalten, muss die Kühlluft ungehindert den Zylinderrippenbereich durchströmen können. Durch diesen Luftstrom wird die Verbrennungswärme vom Motor abgeführt.
  • Seite 90 Wartung und Pflege Überprüfen der Zündkerze Prüfen Sie den Elektrodenabstand. Der korrekte Abstand beträgt 0,6 bis 0,7 mm. Prüfen Sie die Elektrode auf Verschleiß. Prüfen Sie den Isolierkörper auf Öl- oder andere Ablagerungen. Wenn die Zündkerze schmutzig ist, reinigen. Dafür keinen Sandstrahl verwenden.
  • Seite 91 Wartung und Pflege Montage des Messers (option) WARNUNG  Tragen Sie beim Arbeiten mit dem Trimmermesser robuste Handschuhe.  Wenn während eines Trimmereinsatzes ein Trimmermesser ausgetauscht werden muss, vergewissern Sie sich, dass der Motor zuvor ausgeschaltet wurde und das Messer zum Stillstand gekommen ist. ...

  • Seite 92: Überprüfen Des Messers

    Wartung und Pflege Überprüfen des Messers  Verwenden Sie nur Messer, die vom Hersteller für dieses Modell vorgesehen sind.  Wenn das Messer einen Riss aufweist, ersetzen Sie es sofort durch ein neues.  Achten Sie darauf, dass das Messer gemäß den Anweisungen montiert wird.
  • Seite 93 Wartung und Pflege Problem Diagnose Ursache Lösung Der Motor lässt Im Kraftstofftank ist kein Kraftstoff Kraftstoffversorgung sich nicht starten. Der Aus-Schalter steht auf „Stop" Auf „Start" stellen Es wurde zuviel Kraftstoff angesaugt Motor nach Wartung Elektrischer Defekt starten Vergaser defekt oder innerlich verklebt Wenden Sie sich an Interner Defekt des Motors.

  • Seite 94: Hersteller

    Wartung und Pflege Hersteller: YAMABIKO CORPORATION 1-7-2 Suehirocho, Ohme, Tokio 198-8760 JAPAN Bevollmächtigter Vertreter in Europa: CERTIFICATION EXPERTS B.V. Amerlandseweg 7, 3621 ZC Breukelen, Niederlande LAGERUNG Langfristige Lagerung (30 Tage und länger) WARNUNG  Lagern Sie das Gerät nicht in verschlossenen Räumen, aus denen Kraftstoffverdunstungen nicht entweichen können, und nicht in der Nähe von Flammen oder Funken.

  • Seite 95: Technische Daten

    Kraftstoff mit Methylalkohol oder mehr als 10 % Öl Ethylalkohol. Motoröl für luftgekühlte Zweitaktmotoren. Öl nach ISO- L-EGD-Norm (ISO 13738), JASO FC, FD und von Mischverhältnis ECHO empfohlenes Öl. 50:1 (2 %) Schneidvorrichtung: Nylonfaden-Schneidkopf (Schneidbreite) RL25 (430) Gewinde Linksgewinde M10×1,25 Nylonfadenstärke (Durchmesser)

  • Seite 96: Konformitätserklärung

    Gerät: RASENTRIMMER/MOTORSENSE Marke: ECHO Typ: SRM-301TES Folgendem entspricht: * Anforderungen der Richtlinie 2006/42/EG (Verwendung der harmonisierten Norm EN ISO 11806-1: 2011) * Anforderungen der Richtlinie 2014/30/EU (Verwendung der harmonisierten Norm EN ISO 14982: 2009, EN 55012:...
  • Seite 97 1Notizen und hintere Umschlagseite NOTIZEN...
  • Seite 98 1-7-2 Suehirocho, Ohme, Tokio 198-8760 JAPAN TELEFON: 81-428-32-6118. FAX: 81-428-32-6145. X750231-4902 © 2021...
  • Seite 99 1Coperchio ITALIANO (Istruzioni originali) MANUALE PER L’OPERATORE DECESPUGLIATORE/BORDATORE SRM-301TES AVVERTENZA LEGGERE E SEGUIRE ATTENTAMENTE LE ISTRUZIONI PER LAVORARE IN CONDIZIONI DI MASSIMA SICUREZZA. LA MANCATA OSSERVANZA DELLE ISTRUZIONI POTREBBE PROVOCARE LESIONI GRAVI.
  • Seite 100 Contenuto Per un uso sicuro del prodotto.................... 3 Descrizione ......................... 8 Prima di iniziare ........................9 Contenuto della confezione ................... 9 Montaggio ........................9 Versione con impugnatura ad anello ................10 Versione con impugnatura a U ..................10 Montaggio della protezione..................10 Montaggio della testina a filo di nylon................

  • Seite 101: Per Un Uso Sicuro Del Prodotto

    Per un uso sicuro del prodotto Per un uso sicuro del prodotto Informazioni importanti AVVERTENZA Si raccomanda di leggere il manuale per l'operatore prima di utilizzare questo prodotto. Informazioni sul manuale per l'operatore  Questo manuale contiene informazioni necessarie per l'assemblaggio, il funzionamento e la manutenzione del pro- dotto.
  • Seite 102 Per un uso sicuro del prodotto AVVERTENZA Vibrazioni e freddo  Si ritiene che una condizione definita fenomeno di Raynaud, che colpisce le dita di alcune persone, sia causata dall'esposizione alle vibrazioni e al freddo. L'esposizione al freddo e alle vibrazioni può causare formicolio e brucio- re, seguiti da pallore e intorpidimento delle dita.
  • Seite 103 Per un uso sicuro del prodotto AVVERTENZA Area di lavoro e funzionamento  Non utilizzare il prodotto:  in condizioni di cattivo tempo.  in pendii ripidi o in luoghi con punti di appoggio non sicuri e quindi scivolosi.  di notte o in luoghi bui con scarsa visibilità. ...
  • Seite 104 Per un uso sicuro del prodotto Forma del simbolo Descrizione / applicazione del Forma del simbolo Descrizione / applicazione del simbolo simbolo Indossare protezioni per oc- Tenere gli astanti a una di- chi, orecchie e testa stanza di 15 m Indossare protezioni per i pie- Miscela di benzina e olio di e guanti...
  • Seite 105 Per un uso sicuro del prodotto Decalcomania/e  La decalcomania riportata sotto è stata applicata sui prodotti descritti in questo manuale. Prima di utilizzare il prodotto accertarsi di aver compreso quanto riportato sulla decalcomania.  Se la decalcomania diventa illeggibile a causa dell'usura, si strappa o si stacca e si perde, acquistarne una di ricambio presso il rivenditore e fissarla nel punto illustrato nella figura in basso.

  • Seite 106: Descrizione

    Descrizione Descrizione Trasmissione angolare Due ingranaggi per cambiare Interruttore di accensione Interruttore "scorrevole" l'angolo dell'asse di rotazione. montato sulla sede della leva del gas. Spostare in avanti Accessorio di taglio Testina a filo di nylon per falciare per AVVIARE e indietro per ARRESTARE. erba e erbacce.

  • Seite 107: Prima Di Iniziare

    Prima di iniziare Prima di iniziare Contenuto della confezione  Le seguenti parti sono state imballate separatamente nella scatola di imballaggio.  Dopo aver aperto la confezione, controllare che siano presenti tutte le parti.  In caso di parti mancanti o rotte, contattare il rivenditore. 1.

  • Seite 108: Versione Con Impugnatura Ad Anello

    Prima di iniziare Versione con impugnatura ad anello Montaggio dell'impugnatura ad anello Assemblare l'impugnatura ad anello (A) e il supporto (C) sul grup- po albero motore. Collocare l'impugnatura in una posizione comoda e serrare i bul- loni (B). E: Freccia F: Al motore ATTENZIONE ...

  • Seite 109: Montaggio Della Testina A Filo Di Nylon

    Prima di iniziare Montaggio della testina a filo di nylon Inserire l'utensile di bloccaggio (A) in un foro situato sul lato destro della trasmissione angolare, forzando al contempo la molla porta disco sul lato sinistro. Inserire l'utensile di bloccaggio nell'asola per il bloccaggio del fermo della lama (B), per fissare l'alberino di uscita.

  • Seite 110: Preparazione Del Carburante

    Carburante  Percentuale della miscela consigliata 50: 1 (2%) per olio certi- ficato ISO-L-EGD (ISO 13738), grado JASO FC, FD e ECHO.  Non utilizzare mai olio per motori raffreddati ad acqua a 2 tem- pi o per i motori delle motociclette.

  • Seite 111: Rifornimento Carburante

    Prima di iniziare Rifornimento carburante  Non riempire mai il serbatoio del carburante (A) fino all'imboc- catura. Mantenere il carburante entro il livello prescritto (fino al livello massimo (B) del serbatoio).  Serrare bene il tappo del serbatoio del carburante dopo il rifor- nimento.

  • Seite 112: Funzionamento Del Motore

    Funzionamento del motore Funzionamento del motore Avviamento del motore WARNING Prestare particolare attenzione alle seguenti precauzioni quando si avvia il motore:  Spostarsi di almeno 3 m dal luogo in cui si è ricaricato il serbatoio di carburante.  Collocare il prodotto su una superficie piana e ben ventilata. ...

  • Seite 113: Arresto Del Motore

    Funzionamento del motore Portare la leva della valvola dell'aria (F) in posizione "Avvia- mento a freddo" (E). In alternativa, premere e rilasciare il bulbo di spurgo (H) fin- ché il carburante non viene risucchiato al suo interno. Dopo aver verificato che l'area circostante è sicura, mante- nere fermo il bordatore/decespugliatore con una mano vici- na al motore, come mostrato in figura, e con l'altra mano tirare ripetutamente la funicella (I).

  • Seite 114: Operazioni Di Taglio

    Operazioni di taglio Operazioni di taglio PERICOLO  Spegnere sempre il motore quando l'accessorio di taglio si inceppa. Se durante la rimozione dell'inceppamento l'accessorio di taglio si avvia improvvisamente può causare gravi lesioni.  Non utilizzare il prodotto senza protezione. Qualsiasi oggetto che rimbalza dall'accessorio di taglio può...

  • Seite 115: Uso Della Cinghia A Spalla

    Operazioni di taglio Uso della cinghia a spalla Montare sempre il decespugliatore correttamente utilizzando la cinghia a spalla.  Agganciare la cintura. Essa deve essere aderente.  Agganciare il prodotto alla cinghia a spalla.  Versione con impugnatura ad anello Collocare la cinghia sulla spalla sinistra e regolare le fa- scette in modo che la spina a sgancio rapido rimanga im- mediatamente sotto la vita.
  • Seite 116 Operazioni di taglio ta. Mettere la testina a filo di nylon accanto alla base del fa- scio, mai in alto, dove l’erbaccia potrebbe vibrare ed impigliarsi nel filo. Anziché tagliare completamente le erbacce, tagliare lentamente il gambo con la punta del filo. Angolo con il muro Detriti Lato lama alzato...

  • Seite 117: Funzionamento Base Del Taglio Con Disco Metallico

    Operazioni di taglio  Evitare che il filo di nylon venga a contatto con la rete metalli- ca. I pezzi di rete spezzata dal decespugliatore possono esse- re scagliati ad alta velocità. Funzionamento base del taglio con disco metallico AVVERTENZA ...
  • Seite 118 Operazioni di taglio Falciatura dell'erba  Viene eseguita facendo oscillare l'accessorio di taglio in guisa di arco sul piano orizzontale. Consente di ripulire in tempi brevi erba ed erbacce. La falciatura non è indicata per tagliare er- bacce resistenti o di grosso diametro oppure vegetazione le- gnosa.

  • Seite 119: Manutenzione E Cura

    Manutenzione e cura Manutenzione e cura AVVERTENZA Osservare le seguenti precauzioni durante il controllo e la manutenzione del prodotto dopo l'uso:  Spegnere il motore ed eseguire il controllo o la manutenzione del prodotto solo dopo che il motore si è raffreddato. Interventi a motore caldo potrebbero causare ustioni.

  • Seite 120: Manutenzione E Cura

    Manutenzione e cura Pulizia del filtro dell'aria Chiudere la valvola dell'aria. Allentare il pomello del coper- chio del filtro dell'aria e rimuovere il coperchio del filtro (B). Rimuovere il filtro dell'aria (A) (situato all'interno del coper- chio del filtro dell'aria). Rimuovere lo sporco dal filtro con una spazzola o pulire con aria compressa dal lato carburatore.
  • Seite 121 Manutenzione e cura NOTA Se non è possibile regolare correttamente il carburatore trami- te la vite di regolazione del regime del minimo (T), contattare un rivenditore autorizzato. Manutenzione dell'impianto di raffreddamento IMPORTANTE  Per mantenere la giusta temperatura di esercizio del motore, l'aria di raffreddamento deve passare liberamente at- traverso le alette del cilindro.

  • Seite 122: Controllo Della Candela

    Manutenzione e cura Controllo della candela Verificare la distanza della candela. La giusta distanza è da 0,6 mm a 0,7 mm. Verificare l'usura dell'elettrodo. Verificare se l'isolatore presenta depositi di olio o altro. Se la candela è sporca, pulirla. Non effettuare la sabbiatura per pulire l’elemento.

  • Seite 123: Verifica Della Lama

    Manutenzione e cura Montaggio della lama (opzione) AVVERTENZA  Indossare guanti protettivi durante l'uso della lama bordatore.  Quando si sostituisce la lama bordatore durante un'operazione di taglio, accertarsi che il motore sia spento e che le lame si siano arrestate. ...

  • Seite 124: Caricamento Del Filo Di Nylon

    Manutenzione e cura  Quando la lama perde l'affilatura a causa dell'usura, girarla per poterla usare ancora.  Quando la lama è danneggiata o piegata le vibrazioni aumen- tano. Sostituirla con una nuova.  Affilare le tre lame in maniera uniforme utilizzando l'apposita lima piatta come mostrato nell'illustrazione.
  • Seite 125 Manutenzione e cura Problema Diagnosi Causa Soluzione Il motore non si av- Non c'è carburante nel serbatoio Rifornimento carbu- L'interruttore di arresto è in posizione di rante Arresto Mettere in posizione Eccessiva aspirazione di carburante di Start Guasto elettrico Avviare il motore Guasto al carburatore o incollaggio in- dopo la manutenzio- terno...

  • Seite 126: Rappresentante Autorizzato In Europa

    Manutenzione e cura Produttore: YAMABIKO CORPORATION 1-7-2 Suehirocho, Ohme, Tokyo 198-8760 GIAPPONE Rappresentante autorizzato in Europa: CERTIFICATION EXPERTS B.V. Amerlandseweg 7, 3621 ZC Breukelen, Paesi Bassi Rimessaggio Rimessaggio per un lungo periodo (oltre 30 giorni) AVVERTENZA  Non conservare l'attrezzo in luoghi chiusi saturi di vapori di carburante o in prossimità di scintille o fiamme scoperte.

  • Seite 127: Caratteristiche Tecniche

    Caratteristiche tecniche Caratteristiche tecniche SRM-301TES Dimensioni esterne: Lunghezza × Larghezza × Altezza (senza ac- 1797 × 340 × 322 mm 1797 × 665 × 522 mm cessorio di taglio) Massa: Unità senza carburante, accessorio di taglio e cinghia (ISO11806-1: 6,2 kg...

  • Seite 128: Dichiarazione Di Conformità

    DECESPUGLIATORE/BORDATORE Marchio: ECHO Tipo: SRM-301TES è conforme a: * i requisiti richiesti dalla Direttiva 2006/42/CE (uso di norma armonizzata EN ISO 11806-1: 2011) * i requisiti richiesti dalla Direttiva 2014/30/EU (uso di norma armonizzata EN ISO 14982: 2009, EN 55012: 2007+A1:...
  • Seite 129 1Note e quarta di copertina MEMORANDUM...
  • Seite 130 1-7-2 Suehirocho, Ohme, Tokyo 198-8760 GIAPPONE TELEFONO: 81-428-32-6118. FAX: 81-428-32-6145. X750231-4902 © 2021...
  • Seite 131 1Tapa ESPAÑOL (Instrucciones originales) MANUAL DE INSTRUCCIONES CORTABORDES/DESBROZADORA SRM-301TES ADVERTENCIA LEA ATENTAMENTE LAS INSTRUCCIONES Y SIGA LAS INDICA- CIONES PARA UN FUNCIONAMIENTO SEGURO. DE NO HACERLO, PODRÍA SUFRIR LESIONES GRAVES.
  • Seite 132 Contenido Para una utilización segura del producto................3 Descripción ......................... 8 Antes de comenzar......................9 Lista de piezas....................... 9 Montaje .......................... 9 Versión con manillar único................... 10 Versión con manillar doble ..................10 Instalación del escudo ....................10 Instalación del cabezal de corte de hilo de nylon ............11 Ajuste del equilibro ......................

  • Seite 133: Para Una Utilización Segura Del Producto

    Para una utilización segura del producto Para una utilización segura del producto Información importante ADVERTENCIA Asegúrese de leer el manual de instrucciones antes de utilizar el producto. Acerca del manual de instrucciones  Este manual proporciona la información necesaria para el montaje, funcionamiento y mantenimiento de esta máqui- na.
  • Seite 134 Para una utilización segura del producto ADVERTENCIA Las vibraciones y el frío  Se cree que puede contraerse una enfermedad llamada fenómeno de Raynaud, que afecta a los dedos de ciertos individuos, si está expuesto a vibraciones y frío. La exposición a las vibraciones y al frío puede causar el cosquilleo y quemazón de los dedos, seguidos de pérdida de color y sensación de dedos dormidos.

  • Seite 135: Avisos De Advertencia

    Para una utilización segura del producto ADVERTENCIA Condiciones de uso y de funcionamiento  No utilice el producto:  en condiciones meteorológicas adversas.  sobre pendientes inclinadas o en lugares en los que no exista un apoyo firme para los pies y el terreno sea res- baladizo.
  • Seite 136 Para una utilización segura del producto Forma y silueta del símbolo Descripción / aplicación del Forma y silueta del símbolo Descripción / aplicación del símbolo símbolo Utilice siempre protección Mantener a los transeúntes a para los ojos, oídos y cabeza. una distancia de 15 m Utilice calzado y guantes de Mezcla de gasolina y aceite...
  • Seite 137 Para una utilización segura del producto Adhesivo(s) de seguridad  Los productos descritos en este manual incorporan el adhesivo de seguridad mostrado a continuación. Asegúrese de compren- der el significado del adhesivo antes de utilizar el producto.  Si el adhesivo se ha deteriorado debido al desgaste, está dañado o se ha despegado y perdido, adquiera un adhesivo de re- puesto en su distribuidor y colóquelo en la ubicación mostrada en las ilustraciones que aparecen a continuación.

  • Seite 138: Descripción

    Descripción Descripción Transmisión en ángulo Con dos engranajes para Interruptor de encendido "Interruptor deslizable" cambiar el ángulo del eje giratorio. montado en la parte superior de la caja del gatillo del Accesorio de corte Cabezal con hilo de nylon para acelerador.

  • Seite 139: Antes De Comenzar

    Antes de comenzar Antes de comenzar Lista de piezas  En la caja de embalaje están empaquetadas de forma separada las siguientes piezas.  Cuando haya desempaquetado la caja, compruebe que contenga las siguientes piezas.  Póngase en contacto con su distribuidor si falta alguna o está rota. 1.

  • Seite 140: Versión Con Manillar Doble

    Antes de comenzar Versión con manillar único Montaje del manillar único Monte el manillar único (A) y el soporte (C) en el conjunto del ár- bol de transmisión. Coloque el manillar en una posición cómoda para su uso y aprie- te los pernos (B).

  • Seite 141: Instalación Del Cabezal De Corte De Hilo De Nylon

    Antes de comenzar Instalación del cabezal de corte de hilo de nylon Introduzca la herramienta de bloqueo (A) en el orificio ubica- do en el lado derecho de la transmisión en ángulo forzando al mismo tiempo el muelle de retén hacia el lado izquierdo. Introduzca aún más la herramienta de bloqueo en la ranura de fijación (B) del retén de la cuchilla para fijar el eje de sa- lida.

  • Seite 142: Preparación Del Combustible

    Combustible  Relación de mezcla recomendada: 50 : 1 (2%) para aceite re- comendado ISO-L-EGD Standard (ISO 13738), JASO FC, FD y ECHO.  No utilice aceite de dos tiempos para motores refrigerados por agua o para motores de motocicletas.
  • Seite 143 Antes de comenzar Suministro de combustible  No añada demasiado combustible a fin de que no alcance la boca del depósito de combustible (A). Mantenga el combusti- ble dentro del nivel indicado (hasta el nivel [B] de la pared del depósito de combustible).

  • Seite 144: Funcionamiento Del Motor

    Funcionamiento del motor Funcionamiento del motor Arranque del motor ADVERTENCIA Tenga especial cuidado de seguir las siguientes precauciones cuando arranque el motor:  Muévase por lo menos 3m del lugar en donde ha repostado.  Coloque el producto en un lugar plano y bien ventilado. ...

  • Seite 145: Parada Del Motor

    Funcionamiento del motor Mueva la palanca del estrangulador (F) a la posición de "Arranque en frío" (E). Pulse y libere alternativamente el cebador (H) hasta que succione combustible. Comprobando que el área que tiene alrededor sea segura, mantenga la posición más cercana al motor firmemente tal como se muestra en la ilustración y tire varias veces del puño del arranque (I).

  • Seite 146: Funcionamiento Del Recorte De Bordes

    Funcionamiento del recorte de bordes Funcionamiento del recorte de bordes PELIGRO  Pare siempre el motor cuando se produzca una obstrucción del accesorio de corte. En caso contrario, al eliminar la obstrucción, el accesorio de corte podría arrancar de repente y causarle heridas. ...

  • Seite 147: Uso Del Arnés

    Funcionamiento del recorte de bordes Uso del arnés Coloque siempre correctamente el cortabordes utilizando el arnés.  Abróchese el cinturón. El cinturón debe quedar ceñido.  Coloque el dispositivo en el arnés.  Versión con manillar único Coloque el arnés sobre su hombro izquierdo y ajuste las tiras de modo que el pasador de liberación rápida quede justo debajo de su cintura.
  • Seite 148 Funcionamiento del recorte de bordes  Puede recortar de tal manera que corte los tallos de las malas hierbas de uno en uno. Coloque el cortador con hilo de nylon cerca de la parte inferior de la hierba, nunca en la parte supe- rior ya que podría enredarse.

  • Seite 149: Funcionamiento Básico Del Recorte De Bordes Con La Cuchilla Metálica

    Funcionamiento del recorte de bordes  Evite el contacto del hilo de nylon con vallas de alambre de es- pino roto. Los trozos de alambre rotos por el cortador podrían salir proyectados hacia Ud. a alta velocidad. Funcionamiento básico del recorte de bordes con la cuchilla metálica ADVERTENCIA ...
  • Seite 150 Funcionamiento del recorte de bordes La siega de malas hierbas  Consiste en el corte realizado haciendo oscilar el accesorio de corte en un arco llano. Puede limpiar rápidamente áreas de malas hierbas y césped. Este tipo de corte no debe utilizarse para cortar malas hierbas grandes y duras o ramas de made- ...

  • Seite 151: Mantenimiento Y Cuidados

    Mantenimiento y cuidados Mantenimiento y cuidados ADVERTENCIA Cuando compruebe o realice el mantenimiento del producto después del uso, tenga en cuenta las siguientes precau- ciones:  Apague el motor y no intente realizar ninguna comprobación ni mantenimiento del producto hasta que el motor se haya enfriado.

  • Seite 152: Mantenimiento Y Cuidados

    Mantenimiento y cuidados Limpieza del filtro de aire Cierre el estrangulador. Afloje el botón de la tapa del filtrador de aire y retire la tapa del filtrador de aire (B). Saque el filtro de aire (A) (el filtro de aire está ubicado dentro de la tapa del filtrador de aire).
  • Seite 153 Mantenimiento y cuidados NOTA Cuando no pueda ajustar correctamente el carburador con el tornillo de ajuste de la velocidad de ralentí (T), deberá ponerse en contacto con un servicio técnico autorizado. Mantenimiento del sistema de enfriamiento IMPORTANTE  Para mantener la temperatura adecuada de funcionamiento del motor, el aire de enfriamiento debe pasar libremente a través del área de aletas del cilindro.

  • Seite 154: Comprobación De La Bujía

    Mantenimiento y cuidados Comprobación de la bujía Compruebe la distancia entre electrodos de la bujía. La dis- tancia correcta está entre 0,6 mm y 0,7 mm. Compruebe la bujía por si tuviera los electrodos gastados. Inspeccione el aislante por si tuviera aceite u otros depósi- tos.
  • Seite 155 Mantenimiento y cuidados Instalación de la cuchilla (opcional) ADVERTENCIA  Utilice guantes de alta resistencia cuando trabaje con la cuchilla del cortabordes.  Cuando sustituya la cuchilla del cortabordes durante un trabajo de corte, asegúrese de que el motor esté apagado y de que se han detenido las cuchillas.

  • Seite 156: Tabla De Localización De Averías

    Mantenimiento y cuidados  Cuando la cuchilla de corte deje de estar afilada debido al desgaste, déle la vuelta y podrá seguir usándola.  Cuando la cuchilla se melle o doble aumentarán las vibracio- nes. En ese caso, sustitúyala por una nueva. ...
  • Seite 157 Mantenimiento y cuidados Problema Diagnóstico Causa Remedio El motor no arran- No hay combustible en el depósito de Suministro de com- combustible bustible El interruptor de paro está en la posición Mueva a la posición PARO de arranque Succión excesiva de combustible Arranque el motor Fallo eléctrico después de la asis-...

  • Seite 158: Almacenamiento

    Mantenimiento y cuidados Fabricante: YAMABIKO CORPORATION 1-7-2 Suehirocho, Ohme, Tokio 198-8760 JAPÓN Representante autorizado en Europa: CERTIFICATION EXPERTS B.V. Amerlandseweg 7, 3621 ZC Breukelen, Países Bajos Almacenamiento Almacenamiento durante un largo periodo (30 días o más) ADVERTENCIA  No almacene el equipo en ubicaciones cerradas lleno de combustible o cerca llamas chispas. Podría provocar un incendio.

  • Seite 159: Características Técnicas

    10% de alcohol etílico. Aceite para motor de 2 tiempos refrigerado por aire. Aceite ISO-L-EGD Standard (ISO 13738), JASO FC, Relación de mezcla FD y ECHO recomendado. Proporción 50:1 (2%) Accesorio de corte: Cabezal de corte de línea de nailon (franja de corte)

  • Seite 160: Declaración De Conformidad

    CORTABORDES/DESBROZADORA Marca: ECHO Tipo: SRM-301TES cumple con: * los requisitos de la directiva 2006/42/CE (aplicación de la norma armonizada EN ISO 11806-1: 2011) * los requisitos de la Directiva 2014/30/UE (aplicación de la norma armonizada EN ISO 14982: 2009, EN 55012: 2007+A1: 2009) * los requisitos de la Directiva 2011/65/UE (aplicación de la norma armonizada EN IEC63000: 2018)
