M
1~
Netz
230 V/50 Hz
PE
N
L
N L C
VarioTec-868
Einzel Zentral
1 2 3 4 5 6
Jalousie-
taster

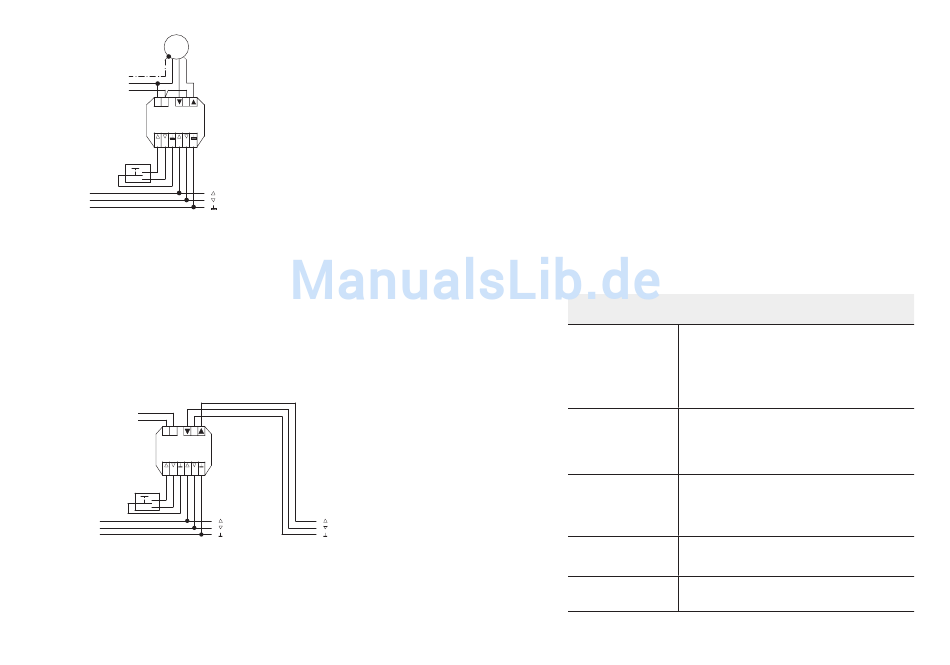

Fig. 3 Anschluss als Antriebssteuergerät
3.3.5 Anschluss als Gruppensteuergerät
• Codierschalter 2 in Position oben
• Steuerung mehrerer Antriebe zum gleichen Zeitpunkt
• Weitere Gruppensteuergeräte und Antriebssteuergeräte
können angeschlossen werden (siehe Beispiele im elero
Steuerungskatalog 2016)
Netz L
230 V/50 Hz N
Ausgang
N L C
VarioTec-868
Einzel Zentral
Eingang
1 2 3 4 5 6
Jalousie-
taster
variotec1
Fig. 4 Anschluss als Gruppensteuergerät
Ⓒ elero GmbH
16 | DE
zu weiteren
Steuergeräten
zu weiteren zu weiteren
Steuergeräten
Steuergeräten
3.3.6 Anwendung für Rollladen bzw. Markise
• Codierschalter 3 in Position unten
• Bei programmierter Zwischenposition (wichtig für
Anwendung Rollladen bzw. Markise) wird diese
angefahren, aber nicht die Position Lüftung, Postion
Wendung, Position Tuchstraffung.
3.3.7 Anwendung für Jalousie
• Codierschalter 3 in Position oben
• Bei Anwendung Jalousie und programmierter Position
Wendung erfolgt bei Anfahrt auf Zwischenposition
zusätzlich eine Wendung der Jalousie-Lamellen

3.3.8 Bedeutung der LED-Anzeige

LED Zustand und Bedeutung
blinkt grün Programmieren
dreimal Zwischenposition / Position Lüftung
Löschen
Zwischenposition / Position Lüftung
Reset-Taste
blinkt grün Anzeige der Programmierbereitschaft
einmal (notwendig zum Einlernen eines
Senders)
Löschen aller eingelernten Sender
leuchtet rot Notsignal anstehend
(wenn über 5 Sekunden lang Schalt-
signal an mindestens 1 Zentralsteuer-
eingang anliegt)
leuchtet orange Windalarm anstehend
Glasbruch (Signal von elero Lumo)
leuchtet erst rot, Beim Anlegen der Spannung
dann grün
Fig. 5 Bedeutung der LED-Anzeige
Ⓒ elero GmbH
DE | 17
