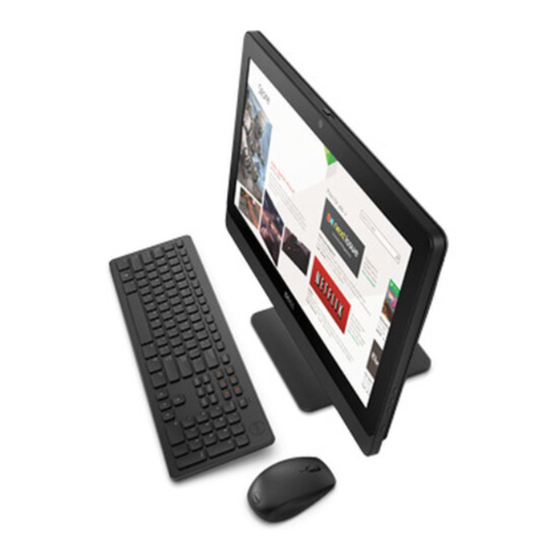

Dell Inspiron 20 Benutzerhandbuch
Vorschau ausblenden
Andere Handbücher für Inspiron 20:
- Schnellstart handbuch (2 Seiten) ,
- Servicehandbuch (91 Seiten)
Verwandte Anleitungen für Dell Inspiron 20
Inhaltszusammenfassung für Dell Inspiron 20
- Seite 1 Inspiron 20 Benutzerhandbuch Computer-Modell: Inspiron 20-Modell 3048 Vorschriftenmodell: W09B Vorschriftentyp: W09B001...
-
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
Schäden, Verletzungen oder sogar den Tod von Personen zur Folge haben können. Copyright © 2014 Dell Inc. Alle Rechte vorbehalten. Dieses Produkt ist durch US- amerikanische und internationale Urheberrechtsgesetze und nach sonstigen Rechten an geistigem Eigentum geschützt. Dell und das Dell Logo sind Marken von Dell Inc. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Vor der Arbeit an Komponenten im Innern des Computers..................9 ................... 9 Bevor Sie beginnen ..................10 Sicherheitshinweise ...................11 Empfohlene Werkzeuge Nach Abschluss der Arbeiten im Innern des Computers..12 Technische Übersicht..............13 ................13 Innenansicht des Computers ..............14 Komponenten der Systemplatine Entfernen der Standrahmengruppe.........16 ....................16 Vorgehensweise... - Seite 4 Wiedereinbauen der Festplatte..........26 ....................26 Vorgehensweise ................... 26 Nachbedingungen Entfernen des optischen Laufwerks........27 ..................... 27 Voraussetzungen ....................28 Vorgehensweise Wiedereinbauen des optischen Laufwerks......30 ....................30 Vorgehensweise ...................30 Nachbedingungen Entfernen von Speichermodulen..........31 ....................31 Voraussetzungen ....................32 Vorgehensweise Wiedereinbauen von Speichermodulen.........34 ....................35 Vorgehensweise ...................
- Seite 5 Wiedereinbauen der Umwandlerplatine........ 42 ....................42 Vorgehensweise ................... 42 Nachbedingungen Entfernen der Abdeckung der Systemplatine....... 43 ..................... 43 Voraussetzungen ....................44 Vorgehensweise Wiedereinbauen der Abdeckung der Hauptplatine.....45 ....................45 Vorgehensweise ................... 45 Nachbedingungen Entfernen der Antenne............... 46 .....................46 Voraussetzungen ....................46 Vorgehensweise Wiedereinbauen der Antenne...........
- Seite 6 Wiedereinbauen der Lautsprecherabdeckung..... 53 ....................53 Vorgehensweise ................... 53 Nachbedingungen Entfernen des Mikrofons............54 ..................... 54 Voraussetzungen ....................54 Vorgehensweise Wiedereinbauen des Mikrofons..........56 ....................56 Vorgehensweise ................... 56 Nachbedingungen Entfernen des Netzadapteranschlusses........57 ..................... 57 Voraussetzungen ....................57 Vorgehensweise Wiedereinbauen des Netzadapteranschlusses..... 59 ....................
- Seite 7 Wiedereinsetzen des Kühlkörpers........... 66 ....................66 Vorgehensweise ...................66 Nachbedingungen Entfernen der Knopfzellenbatterie.......... 67 ..................... 67 Voraussetzungen ....................67 Vorgehensweise Wiedereinsetzen der Knopfzellenbatterie......69 ....................69 Vorgehensweise ...................69 Nachbedingungen Entfernen der Lautsprecher............70 ..................... 70 Voraussetzungen ....................70 Vorgehensweise Wiederanbringen der Lautsprecher.........72 ....................72 Vorgehensweise ................... 72 Nachbedingungen Entfernen des Lüfters..............
- Seite 8 Wiedereinbauen der Systemplatine.........79 ....................79 Vorgehensweise ................... 79 Nachbedingungen Entfernen der Kamera..............81 ..................... 81 Voraussetzungen ....................81 Vorgehensweise Wiedereinbauen der Kamera............. 87 ....................87 Vorgehensweise ...................88 Nachbedingungen Aktualisieren des BIOS..............89 Hilfe erhalten und Kontaktaufnahme mit Dell..... 90 ................... 90 Selbsthilfe-Ressourcen ................91 Kontaktaufnahme mit Dell...
-
Seite 9: Vor Der Arbeit An Komponenten Im Innern Des Computers
Vor der Arbeit an Komponenten im Innern des Computers VORSICHT: Greifen Sie Bauteile und Karten nur an den Außenkanten und berühren Sie keine Steckverbindungen oder Kontakte, um Schäden an diesen zu vermeiden. Bevor Sie beginnen Speichern und schließen Sie alle geöffneten Dateien und beenden Sie alle geöffneten Programme. -
Seite 10: Sicherheitshinweise
Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. WARNUNG: Trennen Sie alle Energiequellen, bevor Sie die Computerabdeckung oder Verkleidungselemente öffnen. Bringen Sie... -
Seite 11: Empfohlene Werkzeuge
VORSICHT: Ziehen Sie beim Trennen eines Kabels nur am Stecker oder an der Zuglasche und nicht am Kabel selbst. Einige Kabel verfügen über Anschlussstecker mit Sperrzungen oder Flügelschrauben, die vor dem Trennen des Kabels gelöst werden müssen. Achten Sie beim Trennen von Kabeln darauf, diese möglichst gerade abzuziehen, um ein Verbiegen der Kontaktstifte zu vermeiden. -
Seite 12: Nach Abschluss Der Arbeiten Im Innern Des Computers
Nach Abschluss der Arbeiten im Innern des Computers VORSICHT: Im Inneren des Computers vergessene oder lose Schrauben können den Computer erheblich beschädigen. Bringen Sie alle Schrauben wieder an und stellen Sie sicher, dass sich im Inneren des Computers keine losen Schrauben mehr befinden. Schließen Sie alle externen Geräte, Peripheriegeräte und Kabel wieder an, die Sie vor dem Arbeiten an Ihrem Computer entfernt haben. -
Seite 13: Technische Übersicht
Komponenten im Innern des Computers folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Innenansicht des Computers Lüfter Kamera Mikrofon Kühlkörper... -
Seite 14: Komponenten Der Systemplatine
Umwandlerplatine Komponenten der Systemplatine Lüfterkabel-Anschluss Prozessor (CPU1) (FAN_CPU) Netzadapteranschlusskabel- Umwandlerplatinenkabel- Anschluss (ATX2) Anschluss (CONVERTER) Anschluss für das Stromkabel des Kabelanschluss für optisches Festplattenlaufwerks und des Laufwerk (SATA_ODD) optischen Laufwerks (SATAP1) - Seite 15 Kabelanschluss für Anschluss für das Kabel der Festplattenlaufwerk (SATA_ODD) Kontrolltastenplatine (PWRCN1) Anschluss für das Kabel der Lautsprecherkabel-Anschluss Touchscreen-Steuerplatine (SPEAKER) (optional) (TOUCH) Speichermodul-Steckplatz Speichermodul-Steckplatz (DIMM1) (DIMM2) Kamerakabel-Anschluss Bildschirmkabel-Anschluss (WEBCAM) (LVDS) Wireless-Kartensteckplatz Knopfzellenbatterie (BATTERY) (NGFF_WIFI)
-
Seite 16: Entfernen Der Standrahmengruppe
Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Vorgehensweise Legen Sie den Computer mit der Vorderseite nach unten auf ein weiches Tuch oder eine saubere Oberfläche. - Seite 17 Entfernen Sie die Schrauben, mit denen die Standrahmengruppe an der äußeren Abdeckung befestigt ist. Schwenken Sie die Standrahmengruppe nach oben und schieben Sie sie vom Computer weg. Schrauben (4) hintere Abdeckung Standrahmengruppe Um die Standrahmenbasis oder den Standrahmenriser zu entfernen, führen Sie die folgenden Schritte aus: Heben Sie den Schraubegriff auf dem Standrahmen.
- Seite 18 Schieben Sie die Standrahmenbasis vom Standrahmenriser. Standrahmenriser Schraubengriff Unverlierbare Griffschraube Standrahmenbasis...
-
Seite 19: Wiedereinbauen Der Standrahmengruppe
Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Vorgehensweise Befolgen Sie die untenstehenden Schritte zum Austauschen der Standrahmenbasis oder des Standrahmenrisers: Schieben Sie die Standrahmenbasis in die Vertiefung auf dem Standrahmenriser. -
Seite 20: Entfernen Der Hinteren Abdeckung
Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Voraussetzungen Befolgen Sie die Vorgehensweise aus Schritt 1 bis 5 im Abschnitt „Entfernen der Standrahmengruppe“. -
Seite 21: Vorgehensweise
Vorgehensweise Lösen Sie, beginnend im Bereich des optischen Laufwerks, mit einem Kunststoffstift die hintere Abdeckung von der Bildschirmblende ab. Heben Sie die Abdeckung schräg an und entfernen Sie sie vom Computer. Kunststoffstift Bildschirmblende hintere Abdeckung... -
Seite 22: Erneutes Anbringen Der Hinteren Abdeckung
Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Vorgehensweise Schieben Sie die Steckplätze auf der rückseitigen Abdeckung in die Anschlüsse am Computer und richten Sie die Halterungen auf der rückseitigen Abdeckung an den Schlitzen der Bildschirmblende aus. -
Seite 23: Entfernen Des Festplattenlaufwerks
Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. VORSICHT: Festplattenlaufwerke sind äußerst empfindlich. Handhaben Sie das Festplattenlaufwerk mit Vorsicht. VORSICHT: Um Datenverlust zu vermeiden, entfernen Sie das Festplattenlaufwerk nicht, während sich der Computer im... - Seite 24 Trennen Sie das Strom- und Datenkabel des Festplattenlaufwerks und des optischen Laufwerks von der Festplattenbaugruppe. Strom- und Datenkabel des Festplattenbaugruppe Festplattenlaufwerks und des optischen Laufwerks Lasche äußere Abdeckung Ziehen Sie an den Seiten des Festplattenlaufwerkhalterung, um die Stifte zur Befestigung der Festplatte zu lösen.
- Seite 25 Heben Sie das Festplattenlaufwerk von der Festplattenlaufwerkhalterung Festplattenlaufwerk Festplattenhalterung Stifte (4)
-
Seite 26: Wiedereinbauen Der Festplatte
Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. VORSICHT: Festplattenlaufwerke sind äußerst empfindlich. Handhaben Sie das Festplattenlaufwerk mit Vorsicht. Vorgehensweise Ziehen Sie an den Seiten der Festplattenlaufwerkhalterung und schieben Sie die Stifte auf der Halterung der Festplatte in die Löchern auf der... -
Seite 27: Entfernen Des Optischen Laufwerks
Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Voraussetzungen Befolgen Sie die Vorgehensweise aus Schritt 1 bis 5 im Abschnitt „Entfernen der Standrahmengruppe“. -
Seite 28: Vorgehensweise
Vorgehensweise Entfernen Sie die Schraube, mit der die Baugruppe des optischen Laufwerks an der äußeren Abdeckungl befestigt ist. Drücken Sie die Halterung des optischen Laufwerks, um die Baugruppe des optischen Laufwerks zu trennen und schieben Sie die Baugruppe des optischen Laufwerks dann aus dem Laufwerksfach heraus. Baugruppe des optischen Halterung des optischen Laufwerks... - Seite 29 Drehen Sie die Schrauben heraus, mit denen die Halterung des optischen Laufwerks am optischen Laufwerk befestigt ist. Entfernen Sie die Halterung des optischen Laufwerks vom optischen Laufwerk. Blende des optischen Optisches Laufwerk Laufwerks Halterung des optischen Schrauben (2) Laufwerks...
-
Seite 30: Wiedereinbauen Des Optischen Laufwerks
Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Vorgehensweise Richten Sie die Schraubenöffnungen auf der Halterung des optischen Laufwerks an den Schraubenöffnungen auf dem optischen Laufwerk aus. -
Seite 31: Entfernen Von Speichermodulen
Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Voraussetzungen Befolgen Sie die Vorgehensweise aus Schritt 1 bis 5 im Abschnitt „Entfernen der Standrahmengruppe“. -
Seite 32: Vorgehensweise
Vorgehensweise Schieben Sie mithilfe der Zuglasche die Speichermodulabdeckung und nehmen Sie sie von der Systemplatinenabdeckung ab. Zuglasche Speichermodulabdeckung Abdeckung der Systemplatine Drücken Sie die Sicherungsklammern auf beiden Seiten des Speichermodulsteckplatzes vorsichtig mit den Fingerspitzen auseinander, bis das Speichermodul herausspringt. Sicherungsklammern (2) Speichermodulsteckplatz... - Seite 33 Entfernen Sie das Speichermodul aus dem Speichermodulsteckplatz. Speichermodul Speichermodulsteckplatz...
-
Seite 34: Wiedereinbauen Von Speichermodulen
Computers. Nach der Arbeit an Komponenten im Innern des Computers folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. -
Seite 35: Vorgehensweise
Vorgehensweise ANMERKUNG: Wenn Sie nur ein Speichermodul installieren, setzen Sie das Speichermodul in den mit DIMM1 gekennzeichneten Speichermodulsteckplatz. Richten Sie die Kerbe auf dem Speichermodul an der Halterung auf dem Speichermodulsteckplatz aus. Setzen Sie das Speichermodul in den Speichermodulseckplatz, und drücken Sie das Speichermodul vorsichtig nach unten, bis es einrastet. -
Seite 36: Nachbedingungen
Speichermodul Schieben Sie die Laschen auf der Speichermodulabdeckung unter die Laschen auf der Systemplatinenabdeckung, bis die Speichermodulabdeckung vollständig sitzt. Nachbedingungen Bringen Sie die rückseitige Abdeckung wieder an. Befolgen Sie die Vorgehensweise aus Schritt 3 bis 5 im Abschnitt „Wiedereinbauen der Standrahmengruppe“. -
Seite 37: Entfernen Der Kontrolltastenplatine
Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Voraussetzungen Befolgen Sie die Vorgehensweise aus Schritt 1 bis 5 im Abschnitt „Entfernen der Standrahmengruppe“. - Seite 38 Heben Sie die Kontrolltastenplatine von der Bildschirmblende ab. Kontrolltastenplatine Schutzhülle Kunststoffstift Kabel der Kontrolltastenplatine...
-
Seite 39: Wiedereinbauen Der Kontrolltastenplatine
Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Vorgehensweise Verbinden Sie das Kabel der Kontrolltastenplatine mit der Kontrolltastenplatine. Schieben Sie die Kontrolltastenplatine in die Aussparung an der Bildschirmblende und befestigen Sie die Schutzhülle an der... -
Seite 40: Ausbauen Der Umwandlerplatine
Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Voraussetzungen Befolgen Sie die Vorgehensweise aus Schritt 1 bis 5 im Abschnitt „Entfernen der Standrahmengruppe“. - Seite 41 Heben Sie die Umwandlerplatine aus der äußeren Abdeckung. Umwandlerplatinen-Kabel Umwandlerplatine Schrauben (2)
-
Seite 42: Wiedereinbauen Der Umwandlerplatine
Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Vorgehensweise Richten Sie die Schraubenbohrungen auf der Umwandlerplatine an den Schraubenbohrungen auf der äußeren Abdeckung aus. -
Seite 43: Entfernen Der Abdeckung Der Systemplatine
Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Voraussetzungen Befolgen Sie die Vorgehensweise aus Schritt 1 bis 5 im Abschnitt „Entfernen der Standrahmengruppe“. -
Seite 44: Vorgehensweise
Vorgehensweise Entfernen Sie die Schrauben, mit denen die Abdeckung der Systemplatine an der äußeren Abdeckung befestigt ist. Heben Sie die Systemplatine schräg an und entfernen Sie sie aus der äußeren Abdeckung. Abdeckung der Schrauben (2) Systemplatine... -
Seite 45: Wiedereinbauen Der Abdeckung Der Hauptplatine
Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Vorgehensweise Schieben Sie die Steckplätze auf der Systemplatinenabdeckung in die Anschlüsse auf der Systemplatine. -
Seite 46: Entfernen Der Antenne
Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Voraussetzungen Befolgen Sie die Vorgehensweise aus Schritt 1 bis 5 im Abschnitt „Entfernen der Standrahmengruppe“. - Seite 47 Heben Sie die Antennen zusammen mit den Kabeln aus der äußeren Abdeckung. Kamerakabel Kabelführung Wireless-Karte Antennenkabel (2) Antennen (2)
-
Seite 48: Wiedereinbauen Der Antenne
Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Vorgehensweise Richten Sie die Antennen am äußeren Gehäuse aus und befestigen Sie sie daran. -
Seite 49: Entfernen Der Vesa-Halterung
Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Voraussetzungen Befolgen Sie die Vorgehensweise aus Schritt 1 bis 5 im Abschnitt „Entfernen der Standrahmengruppe“. -
Seite 50: Wiederanbringen Der Vesa-Halterung
Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Vorgehensweise Richten Sie die Schraubenbohrungen auf der VESA-Halterung an den Schraubenbohrungen auf dem Gehäuse aus. -
Seite 51: Entfernen Der Lautsprecherabdeckung
Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Voraussetzungen Befolgen Sie die Vorgehensweise aus Schritt 1 bis 5 im Abschnitt „Entfernen der Standrahmengruppe“. -
Seite 52: Vorgehensweise
Vorgehensweise Entfernen Sie die Schrauben, mit denen die Lautsprecherabdeckung an der Bildschirmblende befestigt ist. Heben Sie den Lautsprecher aus der Bildschirmblende. Schrauben (4) Lautsprecherabdeckung Bildschirmblende... -
Seite 53: Wiedereinbauen Der Lautsprecherabdeckung
Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Vorgehensweise Richten Sie die Schraubenbohrungen auf der Lautsprecherabdeckung an den Schraubenbohrungen auf der Bildschirmblende aus. -
Seite 54: Entfernen Des Mikrofons
Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Voraussetzungen ANMERKUNG: Die Anweisungen gelten nur für Touchscreen-Computer. Befolgen Sie die Vorgehensweise aus Schritt 1 bis 5 im Abschnitt „Entfernen der Standrahmengruppe“. - Seite 55 Entfernen Sie das die Halterung des Mikrofonmoduls aus dem Mikrofonmodul. Schrauben (2) Halterung des Mikrofonmoduls Mikrofonkabel Mikrofonmodul...
-
Seite 56: Wiedereinbauen Des Mikrofons
Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Vorgehensweise Richten Sie die Schraubenbohrung auf dem Mikrofonmodul an der Schraubenbohrung auf der Halterung des Mikrofonmoduls aus. -
Seite 57: Entfernen Des Netzadapteranschlusses
Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Voraussetzungen Befolgen Sie die Vorgehensweise aus Schritt 1 bis 5 im Abschnitt „Entfernen der Standrahmengruppe“. - Seite 58 Heben Sie den Netzadapteranschluss zusammen mit dem Kabel aus der äußeren Abdeckung. Netzadapteranschlusskabel Netzadapteranschluss äußere Abdeckung Schraube...
-
Seite 59: Wiedereinbauen Des Netzadapteranschlusses
Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Vorgehensweise Schieben Sie den Netzadapteranschluss in die Halterung auf der äußeren Abdeckung. Richten Sie die Schraubenbohrung auf dem Netzadapteranschluss an der Schraubenbohrung auf der Halterung auf der äußeren Abdeckung aus. -
Seite 60: Entfernen Der Wireless-Karte
Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Voraussetzungen Befolgen Sie die Vorgehensweise aus Schritt 1 bis 5 im Abschnitt „Entfernen der Standrahmengruppe“. - Seite 61 Schieben Sie die Wireless-Karte und entfernen Sie sie aus dem Wireless- Karten-Steckplatz auf der Systemplatine. Antennenkabel (2) Schraube Wireless-Karte Wireless-Karten- Steckplatz...
-
Seite 62: Wiedereinsetzen Der Wireless-Karte
Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Vorgehensweise VORSICHT: Um eine Beschädigung der Wireless-Karte zu vermeiden, legen Sie keine Kabel darunter. - Seite 63 Befolgen Sie die Vorgehensweise aus Schritt 3 bis 5 im Abschnitt „Wiedereinbauen der Standrahmengruppe“.
-
Seite 64: Entfernen Des Kühlkörpers
Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. WARNUNG: Der Kühlkörper kann im normalen Betrieb sehr heiß werden. Lassen Sie den Kühlkörper ausreichend lange abkühlen, bevor Sie ihn berühren. - Seite 65 Heben Sie den Kühlkörper aus der Systemplatine. Schraube Kühlkörper Unverlierbare Schrauben (7) Systemplatine...
-
Seite 66: Wiedereinsetzen Des Kühlkörpers
Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. VORSICHT: Durch eine falsche Ausrichtung des Kühlkörpers können die Systemplatine und der Prozessor beschädigt werden. ANMERKUNG: Die ursprüngliche Wärmeleitpaste kann wiederverwendet werden, wenn die ursprüngliche Systemplatine und der Lüfter... -
Seite 67: Entfernen Der Knopfzellenbatterie
Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. VORSICHT: Durch das Entfernen der Knopfzellenbatterie wird das BIOS auf die Standardeinstellungen zurückgesetzt. Dell empfiehlt, dass Sie sich die BIOS-Einstellungen notieren, bevor Sie die Knopfzellenbatterie entfernen. Voraussetzungen Befolgen Sie die Vorgehensweise aus Schritt 1 bis 5 im Abschnitt „Entfernen der Standrahmengruppe“. - Seite 68 Hebeln Sie die Knopfzellenbatterie mit einem Kunststoffstift vorsichtig aus der Batteriehalterung auf der Systemplatine. Lasche Schutzabdeckung Kunststoffstift Knopfzellenbatterie...
-
Seite 69: Wiedereinsetzen Der Knopfzellenbatterie
Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Vorgehensweise Schieben Sie die neue Knopfzellenbatterie (CR2032) mti dem positiven Pol nach oben in die Batteriehalterung ein, und lassen Sie die Batterie einrasten. -
Seite 70: Entfernen Der Lautsprecher
Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Voraussetzungen Befolgen Sie die Vorgehensweise aus Schritt 1 bis 5 im Abschnitt „Entfernen der Standrahmengruppe“. - Seite 71 Heben Sie die Lautsprecher zusammen mit dem Kabel von der Bildschirmblende ab. Lautsprecherkabel Schrauben (4) Lautsprecher (2) Bildschirmblende...
-
Seite 72: Wiederanbringen Der Lautsprecher
Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Vorgehensweise Richten Sie die Schraubenbohrungen auf den Lautsprechern an den Schraubenbohrungen auf der Bildschirmblende aus. -
Seite 73: Entfernen Des Lüfters
Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Voraussetzungen Befolgen Sie die Vorgehensweise aus Schritt 1 bis 5 im Abschnitt „Entfernen der Standrahmengruppe“. - Seite 74 Heben Sie den Lüfter zusammen mit dem Kabel aus der äußeren Abdeckung. Lüfter Schrauben (2) Lüfterkabel...
-
Seite 75: Wiedereinbauen Des Lüfters
Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Vorgehensweise Richten Sie die Schraubenbohrungen auf dem Lüfter an den Schraubenöffnungen auf der äußeren Abdeckung aus. -
Seite 76: Entfernen Der Systemplatine
Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. ANMERKUNG: Die Service-Tag-Nummer Ihres Computers befindet sich auf der Systemplatine. Sie müssen die Service-Tag-Nummer im System- Setup-Programm eingeben, nachdem Sie die Systemplatine ausgetauscht haben. -
Seite 77: Vorgehensweise
Vorgehensweise Heben Sie die Verriegelungslasche an und trennen Sie das Bildschirmkabel von der Systemplatine. Trennen Sie das Lüfterkabel, das Netzadapteranschlusskabel, das Kabel der Umwandlerplatine, das Stromkabel der Festplatte und des optischen Laufwerks, das Kabel der Kontrolltastenplatine, das Kabel der Touchscreen-Steuerplatine (optional), das Lautsprecherkabel und das Kamerakabel von der Systemplatine. - Seite 78 Netzadapteranschlusskabel Kabel des optischen Laufwerks Kabel der 10 Festplattenlaufwerkkabel Kontrolltastenplatine Kabel der Touchscreen- 12 Lautsprecherkabel Steuerungsplatine (optional) Entfernen Sie die Schrauben, mit denen die Systemplatine an der äußeren Abdeckung befestigt ist. Heben Sie die Systemplatine schräg an und lösen Sie die Anschlüsse auf der Systemplatine von der Lasche auf der äußeren Abdeckung.
-
Seite 79: Wiedereinbauen Der Systemplatine
Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. ANMERKUNG: Die Service-Tag-Nummer Ihres Computers befindet sich auf der Systemplatine. Sie müssen die Service-Tag-Nummer im System- Setup-Programm eingeben, nachdem Sie die Systemplatine ausgetauscht haben. - Seite 80 Setzen Sie das/die Speichermodul(e) wieder ein. Bringen Sie die VESA-Halterung wieder an. Bauen Sie die Blende der Systemplatine wieder ein. Bringen Sie die rückseitige Abdeckung wieder an. Befolgen Sie die Vorgehensweise aus Schritt 3 bis 5 im Abschnitt „Wiedereinbauen der Standrahmengruppe“.
-
Seite 81: Entfernen Der Kamera
Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Voraussetzungen Befolgen Sie die Vorgehensweise aus Schritt 1 bis 5 im Abschnitt „Entfernen der Standrahmengruppe“. - Seite 82 Trennen Sie das Kabel der Umwandlerplatine vom Bildschirm. Kabelführung Kamerakabel Systemplatine Lautsprecherkabel Kabel der Kabel der Kontrolltastenplatine Umwandlerplatine Entfernen Sie die Schrauben, mit denen die äußere Abdeckung an der Bildschirmblende befestigt ist.
- Seite 83 Drücken und lösen Sie alle Halterungen, mit denen der Bildschirm an der Bildschirmblende befestigt ist. Halterungen (3) Schrauben (16) Bildschirmblende äußere Abdeckung Notieren Sie sich die Führung des Kabels der Touchscreen-Steuerplatine (optional) und des Bildschirmkabels. Trennen Sie das Kabel der Touchscreen-Steuerplatine (optional) von der Systemplatine.
- Seite 84 10 Lösen Sie das Kabel der Touchscreen-Steuerplatine (optional) und das Bildschirmkabel durch die Öffnungen auf der äußeren Abdeckung. Bildschirmkabel Arretierungsbügel Kabel der Touchscreen- äußere Abdeckung Steuerungsplatine (optional)
- Seite 85 11 Heben Sie den Bildschirm aus der äußeren Abdeckung, und legen Sie ihn auf eine ebene und saubere Fläche. äußere Abdeckung 12 Entfernen Sie die Schrauben, mit denen die Kamerabaugruppe an der Bildschirmblende befestigt ist.
- Seite 86 13 Heben Sie die Kamerabaugruppe vorsichtig an und drehen Sie sie um. Bildschirmblende Kamerabaugruppe Schrauben (2) 14 Trennen Sie das Kamerakabel von der Kamerabaugruppe. 15 Entfernen Sie die Schraube, mit der die Kamera an der Kamerahalterung befestigt ist. 16 Heben Sie die Kamera schräg an und entfernen Sie sie von unter der Lasche auf der Kamerahalterung.
-
Seite 87: Wiedereinbauen Der Kamera
Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Vorgehensweise Schieben Sie die Kamera unter die Lasche auf der Kamerahalterung und richten Sie die Schraubenbohrung auf der Kamera an der Schraubenbohrung auf der Kamerahalterung aus. -
Seite 88: Nachbedingungen
12 Führen Sie das Lautsprecherkabel durch die Kabelführungen auf der äußeren Abdeckung, und verbinden Sie das Lautsprecherkabel mit der Systemplatine. 13 Führen Sie das Kamerakabel durch die Kabelführungen auf der äußeren Abdeckung, und verbinden Sie das Kamerakabel mit der Systemplatine. 14 Schieben Sie das Tastaturkabel in den Anschluss auf der Systemplatine und drücken Sie den Arretierungsbügel nach unten, um das Kabel zu sichern. -
Seite 89: Aktualisieren Des Bios
Sie müssen evtl. das BIOS aktualisieren, wenn eine Aktualisierung verfügbar ist oder die Systemplatine ausgetauscht wurde. So aktualisieren Sie das BIOS: Schalten Sie den Computer ein. Rufen Sie die Website dell.com/support auf. Wenn Sie die Service-Tag-Nummer Ihres Computers vorliegen haben, geben Sie diese ein und klicken Sie auf Submit (Senden). -
Seite 90: Hilfe Erhalten Und Kontaktaufnahme Mit Dell
Windows 8 Informationen über Microsoft Klicken Sie auf Start , → Alle Windows 7 Programme, → Dell-Hilfe Erfahren Sie mehr über das Siehe Ich und mein Dell unter Betriebssystem, die Einrichtung und dell.com/support/manuals. Verwendung des Computers, Datensicherung, Diagnose und so weiter. -
Seite 91: Kontaktaufnahme Mit Dell
Kontaktaufnahme mit Dell Informationen zur Kontaktaufnahme mit Dell für den Verkauf, den technischen Support und den Kundendienst erhalten Sie unter dell.com/ contactdell. ANMERKUNG: Die Verfügbarkeit ist je nach Land und Produkt unterschiedlich, und bestimmte Dienstleistungen sind in Ihrer Region eventuell nicht verfügbar.
