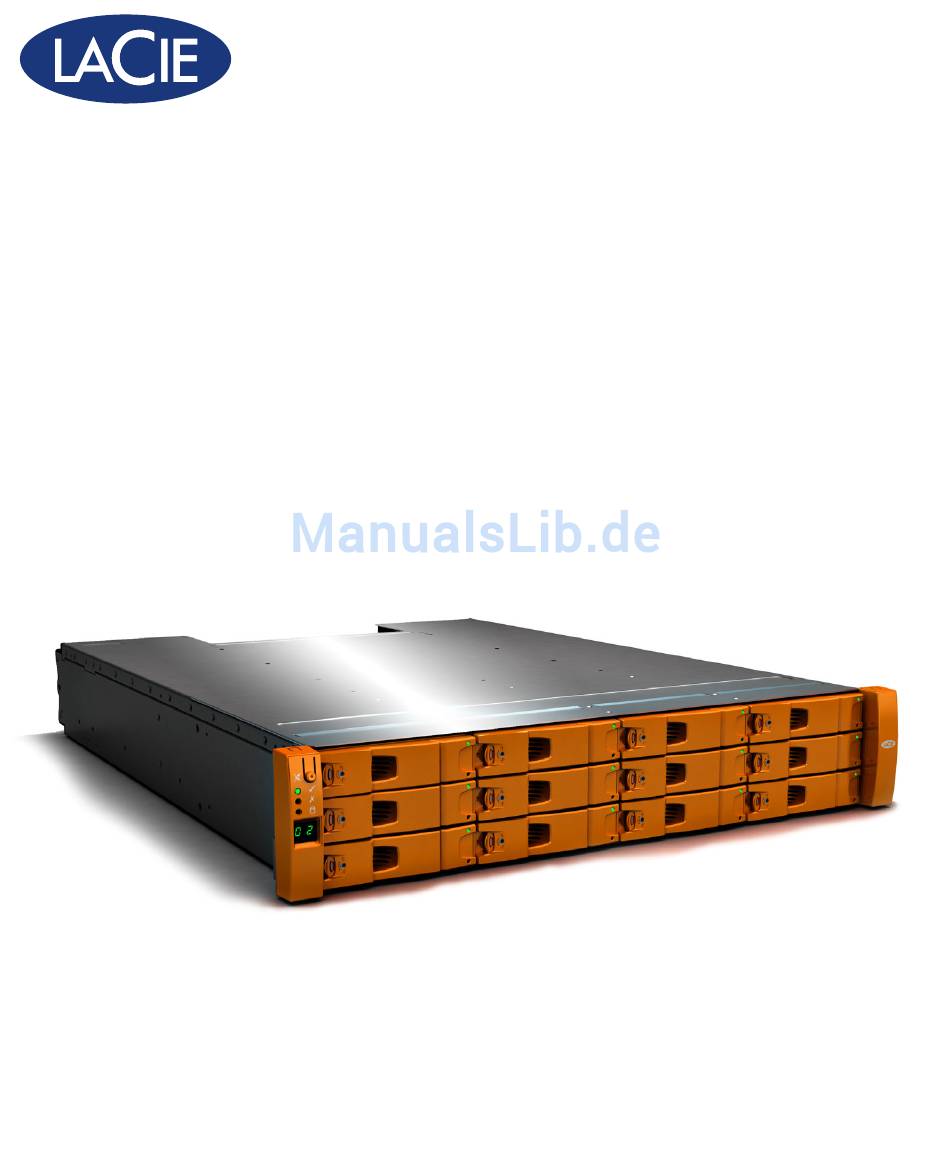

- Seite 1 12big Rack Serial 2 Installationsanleitung...
-
Seite 2: Sichere Handhabung
1.1. Sichere Handhabung ƒ Ein Gehäuse vom Typ LaCie 12big Rack Serial 2 kann bis zu 26 kg wiegen. Versuchen Sie nicht, es selbst hochzuheben. ƒ Heben Sie es nicht an den Griffen der PCMs an. Sie sind nicht darauf ausgelegt, dieses Gewicht zu tragen. -
Seite 3: Vorsichtsmaßnahmen Am Rack-System
Es wird empfohlen, dass Sie ein geeignetes Handgelenk- oder Fußgelenk-Antistatikband anlegen und prüfen und dass Sie alle herkömmlichen Vorsichtsmaßnahmen hinsichtlich elektrostatischer Entladung beachten, wenn Sie mit Anschlussmodulen und Komponenten arbeiten. Vermeiden Sie den Kontakt mit Komponenten der Rückwandplatine sowie mit Modulanschlüssen usw. LaCie Installationsanleitung... -
Seite 4: Vor Beginn
ƒ Mini-SAS-Verbindungskabel zum Host ƒ Netzkabel ƒ Rack-Kit (bei Installation in einem Rack) Eine Liste mit geeignetem Zubehör für den Einsatz mit dem Gehäuse erhalten Sie bei Ihrem Händler. Die Zubehörbox enthält die Netzkabel und sonstiges bestelltes Zubehör. LaCie Installationsanleitung... -
Seite 5: Das Speichersystem Auspacken
1. Untersuchen Sie die Verpackung auf Quetschungen, Schnitte, Wasserschäden oder andere Anzeichen für falsche Hand- habung während des Transports. Falls Schäden vorhanden zu sein scheinen, machen Sie für eine spätere Beweisführung vor dem Öffnen Fotos von der Verpackung. 2. Packen Sie das System aus. Siehe Abbildung 1. Abbildung 1 – Speichersystem auspacken LaCie Installationsanleitung... -
Seite 6: Installation
1. Nehmen Sie das Schienenset für die Rackmontage aus der Zubehörbox und prüfen Sie es auf Beschädigungen. 2. Befestigen Sie die rechten und linken Gehäuseschieber mit den 8 M3x4 Halbrundschrauben an den Gehäuseseiten (siehe Abbildung 2). Abbildung 2 – Gehäuseschieber am Gehäuse befestigen LaCie Installationsanleitung... - Seite 7 5. Befestigen Sie das Gehäuse wie folgt am Rack (siehe Abbildung 4): a. Heben Sie das Gehäuse an und richten es an den Rackschienen aus. b. Führen Sie die Gehäuseschieber vorsichtig in die Rackschienen ein und drücken Sie sie vollständig hinein. LaCie Installationsanleitung...
- Seite 8 Ziehen Sie das Gehäuse bis zum Anschlag heraus (ungefähr 400 mm) und ziehen Sie die Befestigungsschrauben für die vordere Rackhalterung fest. e. Schieben Sie das Gehäuse wieder vollständig hinein. Abbildung 4 – Das System in einem Rack einbauen LaCie Installationsanleitung...
-
Seite 9: Anschließen An Den Host
Bitte warten Sie einige Minuten, bis die Aktualisierung beendet ist und das System neu gestartet wurde. • Bei der Verwendung dieses Produkts als Erweiterungsgehäuse für die LaCie 12big Rack Network muss die Software nach der im LaCie 12big Rack Serial 2-Handbuch genannten Vorgehensweise aktualisiert werden. - Seite 10 Abbildung 6 – Zwei Hosts – Mehrere Gehäuse LaCie Installationsanleitung...
- Seite 11 3.3. Hochfahren Fahren Sie das Speichersystem hoch, indem Sie die Netzkabel an die Stromverteilereinheit (SVE) anschließen, die SVE mit den PCM-Schaltern einschalten, und dann das Hostsystem hochfahren. Abbildung 7 – Netzkabel an die SVE anschließen LaCie Installationsanleitung...
-
Seite 12: Led-Anzeigen
Abbildung 8 – E/A-Modul-LEDs Status E/A-Modul-Fehler E/A-Module OK Host-Schnittstel- (orange) (grün) lenaktivität (grün) E/A-Modul OK E/A-Modul-Fehler Keine Verbindung zur Host-Schnittstelle Verbindung zur Host-Schnittstelle – keine Aktivität Verbindung zur Host-Schnittstelle – Aufblinken Aktivität E/A-Modul – VPD-Fehler Aufblinken X = Ignorieren LaCie Installationsanleitung... -
Seite 13: Pcm-Led-Anzeigen
(orange) (orange) Keine Wechselstromversorgung (eines der PCMs) Keine Wechselstromversorgung (nur dieses PCM) Wechselstrom vorhanden, PCM ein, PCM-Lüfter ausgefallen PCM-Fehler (Übertemperatur, Über- spannung, Überstrom) Standby-Modus Aufblinken PCM-Firmware-Download Aufblinken Aufblinken Aufblinken Abbildung 9 – PCM-LEDs Abbildung 10 – Laufwerks-LEDs LaCie Installationsanleitung... -
Seite 14: Laufwerks-Led-Anzeigen
Blinkt – 1 Sek. ein / 1 Keine Sek. aus Fehlerbit des SES-Geräts eingestellt Logischer Fehler (orange) Fehler der Stromversorgungssteuerung Modulfehler (orange) Festplatten-Array ausgefallen Blinkt – 3 Sek. ein / 1 Logischer Fehler Sek. aus (orange) X = Ignorieren LaCie Installationsanleitung... -
Seite 15: Led-Anzeigen An Der Vorderseite
Einzelner Bedienfeldstrom eingeschaltet (5 Piepton, dann Sek.) – Testzustand doppelter Piepton Netzspannung ein, keine Funkti- onsfehler PCM-Fehler- Fehler bei einem PCM, Lüfter, LEDs, Lüfter- Über- oder Untertemperatur. fehler-LEDs SBB-Modul- Fehler bei einem SBB-Modul LEDs Logischer Fehler – Gehäuse LaCie Installationsanleitung... - Seite 16 I2C-Bus-Fehler (PCM- Kommunikation) Fehlerhaftes Laufwerksausfall, daher keine oder beschä- Verfügbarkeit oder Redundanz digtes Array Blinken Arrays beein- Arrays führen Hintergrundfunk- trächtigt tion aus Blinken Blinken SES-Status S1 Andere Gehäuse-ID-Einstellung als Tagesanfang Blinken Vom SES gesteuerte Gehäuse-ID X = Ignorieren LaCie Installationsanleitung...
- Seite 17 91349 Massy Cedex, Frankreich LaCie Frankreich sales.intl@lacie.com LaCie Spanien 17, rue Ampère support.intl@lacie.com 91349 Massy Cedex C/ Núñez Morgado, 3, 5 info.fr@lacie.com 28036 Madrid info.es@lacie.com Weitere Informationen über LaCie-Produkte finden Sie unter www.lacie.com. Copyright © 2010, LaCie 715254 101021...
