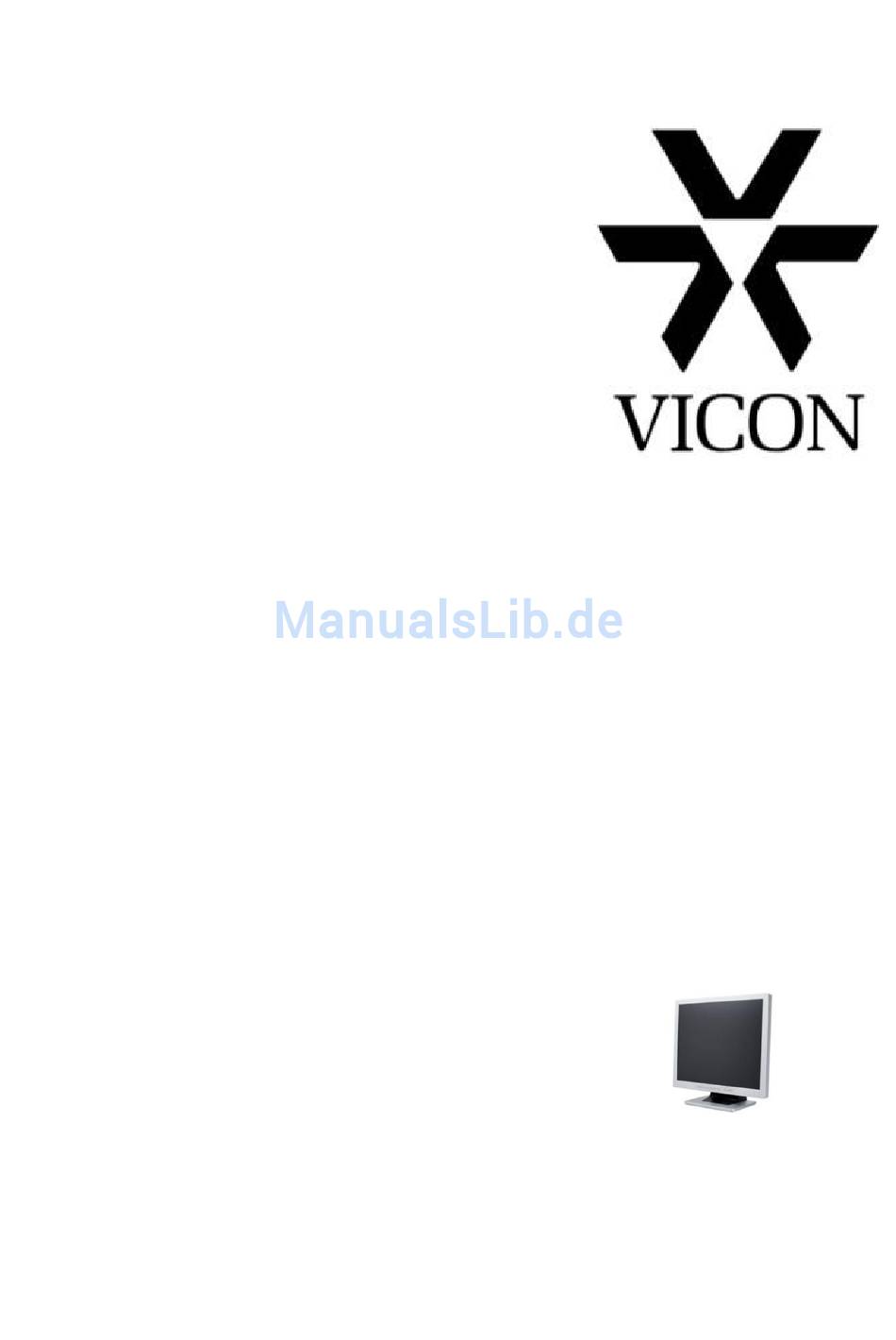

- Seite 1 Montage- und Betriebsanleitung VM-17LCD/PRO VM-19LCD/PRO 05/10...
-
Seite 3: Inhaltsverzeichnis
________________________________________________________________________ Sehr geehrter Kunde! Mit der Wahl für ein Vicon Produkt haben Sie sich für ein professionelles Gerät entschieden, das höchste Qualität und Zuverlässigkeit gewährleistet. Für das entgegengebrachte Vertrauen möchten wir uns an dieser Stelle nochmals bedanken und Sie bitten, die nachfolgenden Hinweise vor Inbetriebnahme genau durchzulesen, damit Sie in den vollen Genuss aller Vorteile dieses Produktes kommen. -
Seite 4: Allgemeine Hinweise
________________________________________________________________________ Allgemeine Hinweise Sicherheitshinweise 1. Lesen Sie diese Gebrauchsanweisung aufmerksam durch, bevor Sie die Komponenten in Betrieb nehmen. Damit werden eventuelle Schäden sowie Funktionsstörungen durch nicht sachgerechten Gebrauch vermieden. 2. Die Installation darf nur durch den Kundendienst oder eine Fachwerkstatt nach den bestehenden VDE-Richtlinien ausgeführt werden. -
Seite 5: Anschlüsse Und Bedienungen
________________________________________________________________________ Anschlüsse und Bedienungen Anschlüsse auf der Unterseite Eingang Beschreibung PC Audio In Audio für VGA Anwendungen YPdPr Komponenteneingang Audio In Audio für YPdPr Eingang DC Out 12V DC Ausgang max. 0,5A Spannungseingang 12V DC / 4A (über mitgeliefertes DC In Netzteil) ________________________________________________________________________ - 5 -... -
Seite 6: Anschlüsse Seitlich
________________________________________________________________________ Anschlüsse seitlich Eingang Beschreibung BNC2 In/Out FBAS Eingang/Durchschleifausgang 2 BNC1 In/Out FBAS Eingang/Durchschleifausgang 1 Y/C In/Out S-Videoein- / Durchschleifausgang Audio2 In/Out Audio Eingang/Durchschleifausgang 2 Audio1 In/Out Audio Eingang/Durchschleifausgang 1 ________________________________________________________________________ - 6 -... -
Seite 7: Bedienteil
________________________________________________________________________ Bedienteil Taste Beschreibung Ein- / Ausschalter Betriebsanzeige; Grün: Ein; Orange: kein Signal; Rot: Sparbetrieb; kein Anzeige: Aus Eingangswahlschalter, beim ersten Betätigen wird der aktive Eingang angezeigt, wird die Taste betätigt bevor die Einblendung erlischt, wird der nächste Eingang gewählt. VGA - Automatische Bildjustierung Taste zur Werterhöhung im Menü... -
Seite 8: Beschreibung
________________________________________________________________________ Beschreibung Die Monitore VM-17LCD/PRO und VM-19LCD/PRO können für PAL und NTSC Anwendungen eingesetzt werden; die Erkennung erfolgt automatisch. Die Monitore haben zwei FBAS Eingänge, zwei Audioeingänge, einen S-Videoeingang, einen Komponenten(YPbPr) und einen VGA Eingang. Für digitale Signale steht ein DVI - Eingang zur Verfügung. -
Seite 9: Anschluss
YPbPr FBAS OSD Menü Die Monitore VM-17LCD/PRO und VM-19LCD/PRO werden über ein OSD Menü eingestellt. In diesem Menü können Einstellungen direkt oder in Untermenüs vorgenommen werden. Die Navigation in dem OSD Menü erfolgt über die Tasten des Bedienteils. Um Einstellungen im Menü vornehmen zu können, gehen Sie wie folgt vor: 1. - Seite 10 ________________________________________________________________________ Hauptmenü VGA IN Menü Erklärung VGA IN Helligkeit Einstellbereich 1 -100 640X480@60Hz Kontrast Einstellbereich 1 -100 ______________________________ Helligkeit H-Position Einstellbereich 1 -100 Kontrast V-Position Einstellbereich 1 -100 H-Position Einstellbereich 1 -100 V-Position Phase Einstellbereich 1 -100 Phase Farb Temp. 9300°K, 6500°K und USER Farb Temp.
- Seite 11 ________________________________________________________________________ Hauptmenü Composite IN Composite IN Menü Erklärung ______________________________ Helligkeit Einstellbereich 1 -100 Kontrast Einstellbereich 1 -100 Helligkeit Steht nur bei NTSC Signalen zur Kontrast Farbton Verfügung Einstellbereich 1 -100 Farbton Farbe Einstellbereich 1 -100 Farbe Farb Temp. User Farb Temp. 9300°K, 6500°K und USER Schärfe Schärfe...
-
Seite 12: Hinweise Im Störungsfall
________________________________________________________________________ Hinweise im Störungsfall Problem Abhilfe - Prüfen Sie die Spannungsversorgung Kein Bild - Schalten Sie das Gerät ein - Prüfen Sie die Signalkabel „No Signal“ Hinweis - Drücken Sie die Eingangswahltaste und wählen den richtigen wird angezeigt Eingang aus - Betätigen Sie die Autojustage Taste Das Bild im PC Mode oder... -
Seite 13: Abmessungen
________________________________________________________________________ Abmessungen VM-19LCD/PRO 404,5 420,6 VM-17LCD/PRO 355,0 375,0 170,0 ________________________________________________________________________ - 13 -... -
Seite 14: Technische Daten
________________________________________________________________________ Technische Daten Modell VM-17LCD/PRO VM-19LCD/PRO Displaygröße (Zoll) Sichtbare Größe (mm) 337,92 x 270,336 376,32 x 301,06 Pixel (H x V mm) 0,264 x 0,264 0,294 x 0,294 Max. Resolution VGA / DVI 1280 x 1024 / 85Hz 1280 x 1024 / 85Hz Max. -
Seite 15: Eigene Notizen
________________________________________________________________________ Eigene Notizen ________________________________________________________________________ - 15 -... - Seite 16 Vicon Industries Inc. Corporate Headquarters 89 Arkay Drive Hauppauge, New York 11788 631-952-CCTV (2288) 800-645-9116 Fax: 631-951-CCTV (2288) Vicon Europe Headquarters Brunel Way Fareham, PO15 5TX United Kingdom +44(0) 1489/566300 Fax: +44(0) 1489/566322 Germany Vicon Deutschland Kornstieg 3 D-24537 Neumünster...
