SK 500E – Handbuch für Frequenzumrichter

3 Anzeige und Bedienung

Im Auslieferzustand, ohne TechnologieBox, sind 2 LEDs (grün/rot) von außen sichtbar. Diese
signalisieren den aktuellen Gerätezustand.
Die grüne LED signalisiert das Anstehen der Netzspannung und im Betrieb, durch einen schneller
werdenden Blinkcode, den Grad der Überlast am Frequenzumrichter-Ausgang.
Die rote LED signalisiert anstehende Fehler, indem sie mit der Häufigkeit blinkt, die dem
Nummerncodes des Fehlers entspricht (siehe Kapitel 6 "Meldungen zum Betriebszustand").
Pos : 107 /Anleitungen/El ektr oni k/FU und Starter/3. Anz eige, Bedienung und Optionen/SK 5xxE/3.1 M odul are Baugruppen [SK 5xxE] @ 0\mod_1327492754652_6.doc x @ 6281 @ 2 @ 1

3.1 Modulare Baugruppen SK 5xxE

Durch den Einsatz verschiedener Module für die Anzeige, Steuerung und Parametrierung kann der
SK 5xxE komfortabel an die verschiedensten Anforderungen angepasst werden.
Zur einfachen Inbetriebnahme können alpha-numerische Anzeige- und Bedienmodule verwendet
werden. Für komplexere Aufgaben kann aus verschiedenen Anbindungen an PC- oder
Automatisierungssystem gewählt werden.
Die Technologiebox (Technology Unit, SK TU3-...) wird von außen auf den Frequenzumrichter
aufgesteckt und ist so komfortabel erreichbar und jederzeit austauschbar.
LED
rot / grün

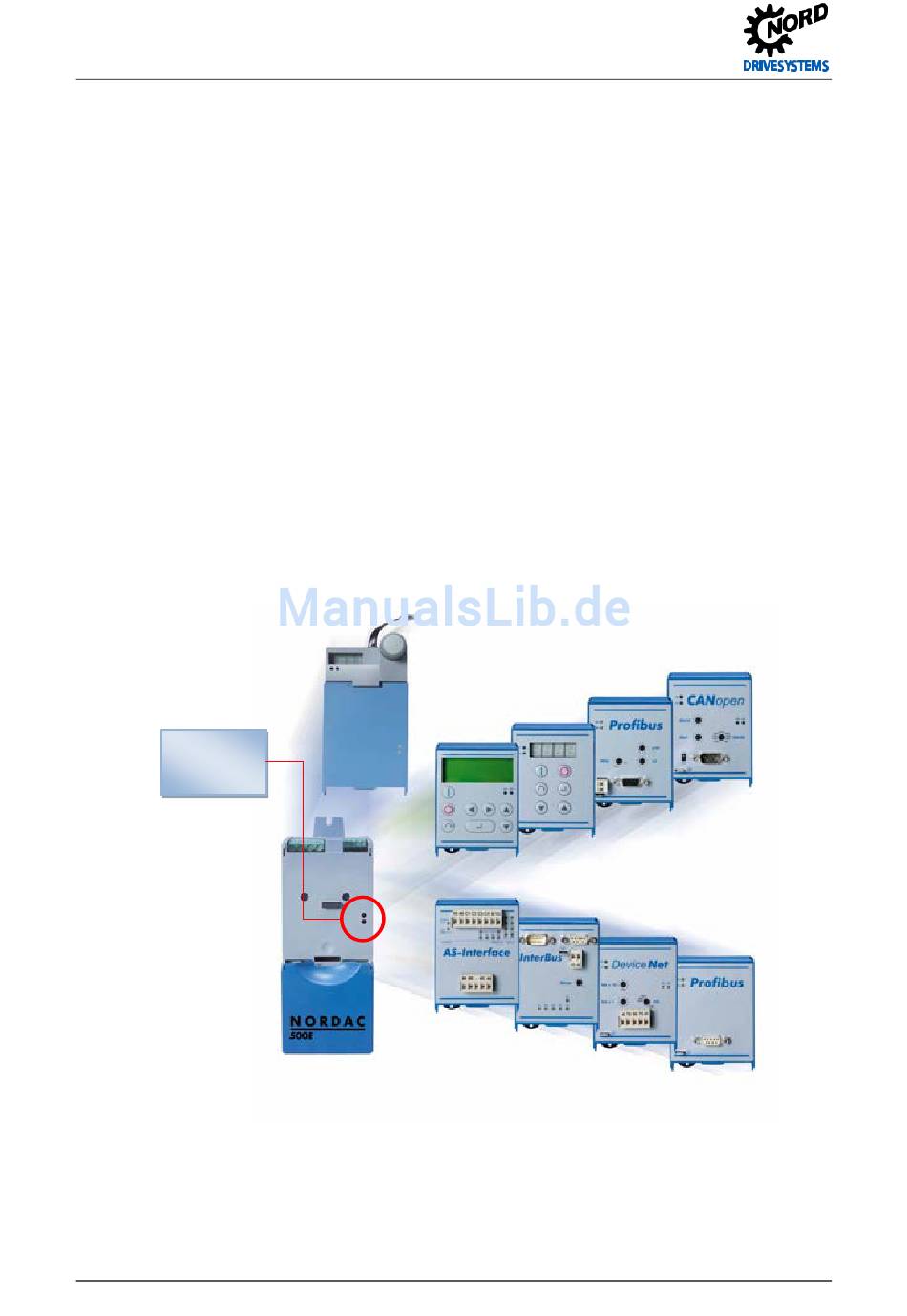

Abbildung 9: Modulare Baugruppen SK 5xxE

Pos : 108 /Anleitungen/El ektr oni k/FU und Starter/3. Anz eige, Bedienung und Optionen/SK 5xxE/3.2 Ü bersicht der T ec hnol ogieboxen -1- @ 0\mod_1327492858354_6.doc x @ 6304 @ 2555 @ 1
70
BU 0500 DE-1516
