Seite 1: Titelseite

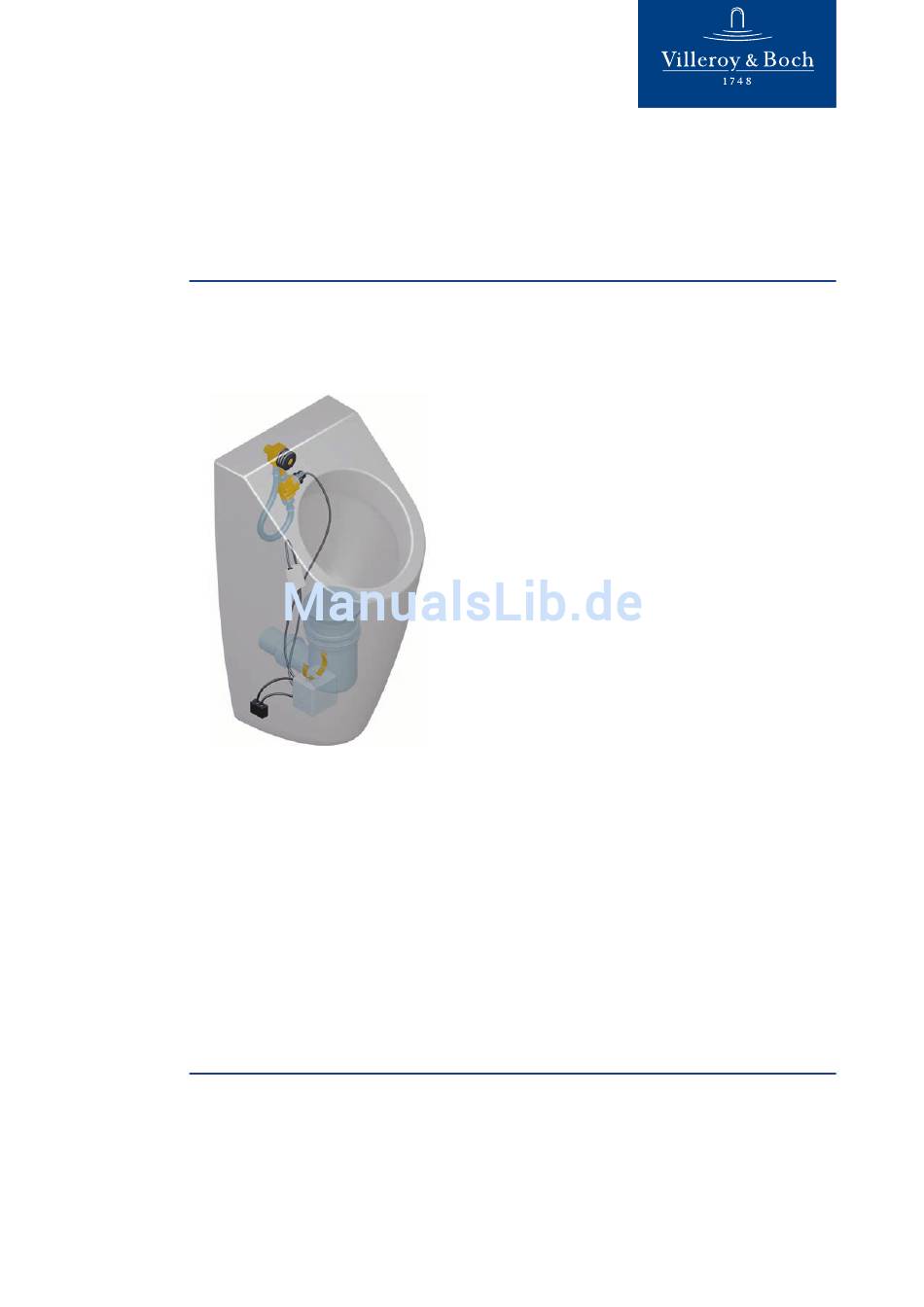

Installationsanleitung Elektronisches Urinalspülsystem ProDetect 2... -
Seite 2: Impressum
Impressum 3 Impressum Villeroy & Boch AG Saaruferstraße 66693 Mettlach Deutschland Telefon: +49 (0) 68 64 / 8 10 E-Mail: information@villeroy-boch.com www.villeroy-boch.com Das Herunterladen und Verwenden von Bildern unserer Seiten ist ohne die schriftliche Zustimmung der Villeroy & Boch AG nicht gestattet. Vorstand Frank Göring (Vorsitzender) Andreas Pfeiffer... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Titelseite......................1 Titelseite......................4 Impressum....................5 Allgemeine Angaben.................. 7 Verwendete Darstellung....................7 Zielgruppen......................7 Gewährleistung......................7 Sicherheit....................8 Bestimmungsgemäßer Gebrauch................8 Vernünftigerweise vorhersehbare Fehlanwendung........... 8 Allgemeine Sicherheitshinweise................9 Technische Daten..................10 Lieferumfang.................... 11 Standard Lieferumfang..................11 Optionale Bauteile....................13 Installation....................14 Passende Urinale....................14 Verschlauchung installieren..................14 Urinal montieren....................16 HF-Sensor installieren.................... -
Seite 4: Allgemeine Angaben
Allgemeine Angaben 4 Allgemeine Angaben 4.1 Verwendete Darstellung Handlungsanweisungen Auszuführende Schritte sind als nummerierte Liste dargestellt. Die Reihenfolge der Schritte ist einzuhalten. Beispiel: 1. Handlungsschritt 2. Handlungsschritt Ergebnisse einer Handlungsanweisung werden wie folgt dargestellt: Pfeil Pfeil Aufzählungen Aufzählungen ohne zwingende Reihenfolge sind als Liste mit Aufzählungspunkten dargestellt. Beispiel: Punkt 1 •... -
Seite 5: Sicherheit
Für Schäden aus nicht bestimmungsgemäßer Verwendung trägt der Betreiber die alleinige Verantwortung und der Hersteller übernimmt keinerlei Haftung. Aufgrund des geringen Bauraums der Urinale ist bei der Installation des ProDetect 2 sorgfältig zu arbeiten. Folgende Hinweise beachten: Kabel dürfen nicht gequetscht werden •... -
Seite 6: Allgemeine Sicherheitshinweise
Sicherheit 5.3 Allgemeine Sicherheitshinweise Warnung! Stromschlag dur ch Berühren stromführender Komponenten! Schwere Verletzungen bis hin zum Tod können die Folge sein. Im Falle einer Netzvariante den Netzanschluss ausschließlich von einer Elektrofachkraft ausführen lassen. Den Netzstecker nicht mit nassen Händen einstecken oder abziehen. Sicherstellen, dass während der Arbeiten die Leitung stromfrei geschaltet und gegen Wie- dereinschalten gesichert ist. -
Seite 7: Technische Daten
Technische Daten 6 Technische Daten Sensorfunktion Erkennen des Urinflusses in der Keramik Sensorprinzip HF Sensor 5,8 GHz Spannungsversorgung (Varian- Schaltnetzteil ten) primär: 100-240V, +/- 10%, 50 - 60 • sekundär: 12V DC, 1A • Batterie 6 x 1,5V Alkali (Typ AA / LR6) Lebensdauer Batterie ca. -
Seite 8: Lieferumfang
Lieferumfang 7 Lieferumfang 7.1 Standard Lieferumfang Lieferumfang vor Ort auf Vollständigkeit und evtl. Schäden prüfen. Urinalspülsy stem mit Netzteil Bauteil Bezeichnung Artikelnummer Stück Gesamtsystem 9190N100 Steuereinheit 91906800 220V Netzteil 91906400 HF-Sensor 91906000 Verschlauchung / Wasserstrecke inkl. Magnetven- 91906600 Abdichtungsgummi 91905500 Terostat Tape Installationsanleitung Bedienungsanleitung... - Seite 9 Lieferumfang Urinalspülsy stem mit Batterie Bauteil Bezeichnung Artikelnummer Stück Gesamtsystem 9190B100 Steuereinheit 91906800 Batteriefach 91906500 HF-Sensor 91906000 Verschlauchung / Wasserstrecke inkl. Magnetven- 91906600 Abdichtungsgummi 91905500 Terostat Tape Installationsanleitung Bedienungsanleitung S. 12...
-
Seite 10: Optionale Bauteile
Lieferumfang 7.2 Optionale Baut eile Bauteil Bezeichnung Artikelnummer Stück Bluetooth-A dapter 91906100 (nur möglic h bei Netzvariante) Bluetooth-Adapter Terostat Tape Adapter für Netzanschluss 91905700 Adapter für Netzanschluss Einbauanleitung S. 13... -
Seite 11: Installation
Bei Urinalen mit senkrechtem Abgang nur die Netzvariante verwenden. Wir empfehlen den optionalen Bluetooth-Adapter zu installieren. Dadurch wird die einfa- che Bedienung des Systems, ohne Demontage des Urinals, sichergestellt. ProDetect 2 nur in Verbindung mit nac hfolgend aufgeführten Urinalen verwenden: Architectura 5586 / 5587 / 5574 •... - Seite 12 Installation 1. Das Gewinde am Anschlussstutzen der Verschlauchung mit Teflonband abdichten und den Anschlussstutzen in den Wasseranschluss eindrehen. 2. Abdichtungsgummi aufstecken. Hinweis Die Verschlauchung muss parallel zur Das Magnetventil darf nicht von der Wand ausgerichtet sein. Wand wegstehen. 3. Beide Kontermuttern am Aufnahmegehäuse des Magnetventils fest anziehen. 4.
-
Seite 13: Urinal Montieren
Installation 8.3 Urinal montier en Für die Montage des Urinals, siehe separate Montageanleitung des verwendeten Urinals. 8.4 HF-Sensor installieren Der HF-Sensor wird über ein steckbares Kabel an die Steuereinheit angeschlossen. Hinweis Die Keramik und das zu befestigende Bauteil müssen im Klebebereich sauber, trocken und staubfrei sein. - Seite 14 Installation Einbaupositionen S. 17...
-
Seite 15: Bluetoothadapter Installieren (Optional)
2. Je nach verwendetem Urinal den HF-Sensor an die markierte Stelle an der Keramik kleben und festdrücken. 8.5 Bluetoothadapt er installieren (optional) Hinweis Netzvariante Der Bluetooth-Adapter kann nur bei Netzbetrieb verwendet werden. ProDetect 2 ist für den Anschluss eines Bluetooth-Adapters vorgerüstet. Der Bluetooth-Adapter ist permanent im Urinal verbaut. S. 18... - Seite 16 Installation Einbauposition Bluetooth-A dapter befestigen Hinweis Die Keramik und das zu befestigende Bauteil müssen im Klebebereich sauber, trocken und staubfrei sein. 1. Das mitgelieferte Terostat-Tape am Bluetooth-Adapter befestigen. Die beschriftete Seite muss sichtbar sein. 2. Den Bluetooth-Adapter an die vorgesehene Stelle an der Keramik kleben und festdrücken. S.
-
Seite 17: Anschluss Netzvariante Vorbereiten
Installation Anschlussschema Steuereinheit Spannungsversorgung Verschlauchung inkl. Magnetventil Bluetooth-Adapter Sensor Bei Anschluss ohne Blu etooth-A dapter Das Netzteil direkt mit der Steuereinheit verbinden (Pfeil). 8.6 Anschluss Netzvariante vorbereiten Hinweis Es darf keine Aufputzdose gesetzt werden und es dürfen keine Abdeckungen über die Wandebene hinaus stehen! S. - Seite 18 Installation Montagemaße für Netzanschluss Montagemaße + Position Stromauslass für Netzvariante Art.-Nr. Collection A [mm] B [mm] C [mm] D [mm] E [mm] F [mm] 5586 Architectura 5587 Architectura 5574 Architectura 7507 O.novo / Omnia 7557 O.novo / Omnia 7527 O.novo / Omnia 7513 Subway Netzanschluss herstellen...
-
Seite 19: Urinalspülsystem Installieren
Installation 8.7 Urinalspülsy stem installieren Vorarbeiten bei Netzvariante Stromanschluss herstellen. Montage des Netzadapters bei Netzvariante S. 22... - Seite 20 Installation Urinale mit w aagerechtem Abgang Typ 5586, 5587 S. 23...
- Seite 21 Installation 1. Klemmbügel auf dem Netzteil und der Steuereinheit montieren. 2. Steuereinheit seitlich an das Siphonrohr klemmen. Bluetooth-Adapter, sofern dieser verwendet wird, und HF- Sensor an die Steuereinheit anschließen. 3. Magnetventilkabel und Spannungsversorgungskabel der Steuereinheit (bzw. Bluetoothkabel bei Verwendung des Bluetooth-Adapters) durch die Revisionsöffnung nach unten führen. Bei Netzvariante: Anschluss an das 220V Netz vornehmen, siehe "Netzanschluss herstellen", Seite Netzteil durch die Revision nach unten führen.
- Seite 22 Installation Urinale mit w aagerechtem Abgang Typ 5574, 7507, 7557, 7527, 7513 S. 25...
- Seite 23 Installation 1. Siphon montieren, ggf. Netzanschluss herstellen (nur bei Netzvariante). 2. Klemmbügel auf dem Netzteil montieren und die Steuereinheit auf dem Netzteil aufrasten. 3. Magnetventilkabel, Sensorkabel und Steuereinheit inkl. Netzteil/Batteriefach durch die Revisionsöffnung nach unten führen. Bei Verwendung eines Bluetooth-Adapters ebenfalls die Anschlusskabel durch die Revisionsöff- nung nach unten führen.
- Seite 24 Installation Urinale mit s enkrechtem Abgang Typ 5574, 7507, 7557, 7527, 7513 Hinweis Urinale mit s enkrechtem Abgang Bei Urinalen mit senkrechtem Abgang nur die Netzvariante verwenden. Wir empfehlen den optionalen Bluetooth-Adapter zu installieren. Dadurch wird die einfa- che Bedienung des Systems, ohne Demontage des Urinals, sichergestellt. S.
- Seite 25 Installation S. 28...
- Seite 26 Installation 1. Rastnasen an der Steuereinheit wegbrechen. Hinweis Die Keramik und das zu befestigende Bauteil müssen im Klebebereich sauber, tro- cken und staubfrei sein. 2. Das mitgelieferte Terostat-Tape an der Gehäuseunterseite der Steuereinheit und des Netzteils anbringen. 3. Steuereinheit und Netzteil an der Keramik anbringen, Positionen siehe "Gehäusepositionen Urinale mit senk- rechtem Abgang", Seite Hinweis...
- Seite 27 Installation Gehäusepositionen Urinale mit s enkrechtem Abgang S. 30...
-
Seite 28: Außerbetriebnahme
Außerbetriebnahme 9 Außerbetriebnahme Vorsicht! Gefahr für die U mwelt durch falsche Handhabung v on umweltgefährdenden Stoffen! Bei falschem Umgang mit umweltgefährdenden Stoffen, insbesondere bei falscher Ent- sorgung, können erhebliche Schäden für die U mwelt entstehen. Elektronikgeräte recyclen oder fachgerecht entsorgen. Elektronikgeräte nie über den Hausmüll entsorgen! Die vor Ort gültigen Vorschriften beachten. -
Seite 29: Ersatzteile
Ersatzteile 10 Ersatzteile Ersatzteil Bezeichnung Artikelnummer Abdichtungsgummi 91905500 Verschlauchung / Wasserstrecke inkl. Magnet- ventil (vormontiert) 91906600 220V Netzteil 91906400 Batteriefach 91906500 Steuereinheit 91906800 HF-Sensor 91906000 Magnetventil 91906700 Rückflussverhinderer (Einsatz in Einlauf stutzen) 91906300 S. 32... - Seite 30 Ersatzteile Ersatzteil Bezeichnung Artikelnummer Korbfilter (Einsatz in Verschlauchung) 91906200 S. 33...
