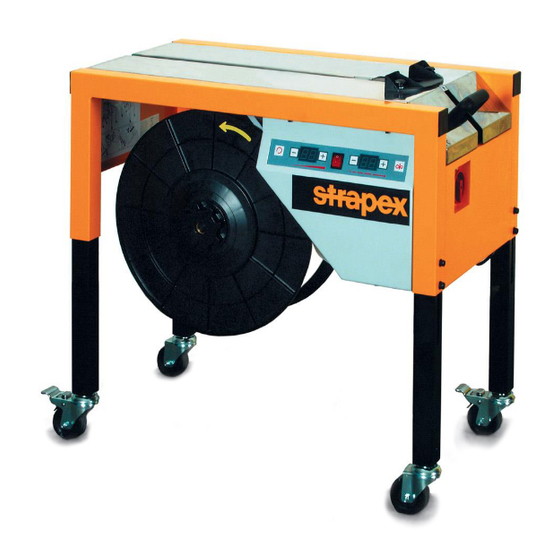

Avant l’utilisation de la machine, consultez soigneusement le mode d’emploi. SMA 20 Art. Nr. 351.400.001 Halbautomatische Maschine zum Umreifen mit Kunststoffband Ab Serie-Nr. 41‘986 Semi-automatic machine for plastic strapping From serie no 41‘986 Machine semi-automatique pour le cerclage par bande plastique A partir du no de série 41‘986...
Telefon +47 7382 06 00 Wir erklären in alleiniger Verantwortung, dass die sales@iwdstrapping.com.au reception.as@kihlberg.no Maschine SMA 20, auf die sich diese Erklärung bezieht, mit den geltenden Bestimmungen der Belgien Österreich Richtlinie des Rates vom 17. Mai 2006 (2006/42/ Strapex Sprl Strapex GmbH EG)„Maschinen-Richtlinie“...
Strapex SMA 20 ALLGEMEINES Diese Betriebsanleitung soll das Kennenlernen der Maschine und den bestimmungsgemässen Einsatz VORSICHT! erleichtern. Die Betriebsanleitung enthält wichtige Hinweise, wie die Maschine sicher, sachgerecht Wird verwendet bei Ge- und wirtschaftlich einzusetzen ist. Das Einhalten der fahren für Leben Hinweise hilft Gefahren vermeiden, Reparaturen und und Gesundheit.
Achtung: Hebezeug verwenden! Bei Packgütern > 25 kg Bestimmungsgemässe Verwendung passendes Hebezeug Mit der Maschine SMA 20 werden Pakete, Sammel- verwenden. sendungen oder empfi ndliche Waren umreift. Die Maschine ist für das Umreifen mit Verpackungs- Kunststoffbändern (Polypropylen) bestimmt. Möglicher Missbrauch Das Umreifen mit Stahlband ist mit diese Maschine nicht möglich.
Strapex SMA 20 BESCHREIBUNG 5.1 AUFBAU Die Maschine besteht aus folgenden Hauptbaugrup- pen (siehe Fig. 2): a Antrieb b Spannheinheit c Verschliesseinheit d Maschinengestell e Elektroteil 5.2 FUNKTIONSBESCHREIBUNG a) Antrieb Der Antrieb besteht aus einem Elektro-Motor, der über einen Antriebsriemen das Schneckengetriebe sowie den Spannriemen antreibt.
Strapex SMA 20 Nachdem der linke Klemmer die Klemmposition er- 5.2.1 ABLAUFBESCHREIBUNG reicht hat, wird über eine Kurvenscheibe das erhitzte Heizelement zwischen die Bänder eingeschwenkt. Die Ablaufbeschreibung bezieht sich auf eine auto- Dabei erhitzen sich die Bänder. Danach wird über matische Umreifung.
Strapex SMA 20 6.3 UMREIFUNG STARTEN Voraussetzungen – Maschine ist an das Versorgungsnetz angeschlos- sen. Anschluss-Spannung gemäss Typenschild. – Beide arretierbaren Laufräder blockiert. – Bandspule ist eingelegt und Band vorgeschoben (siehe Kapitel 6.5). – Hauptschalter auf Stellung „1“ drehen. – Kippschalter (3/6) einschalten.
Strapex SMA 20 6.5 BANDSPULE WECHSELN Siehe auch Schema zum Einlegen des Bandes an der Innenseite des Maschinen- gestells. – Tischblech (6/1) öffnen. Bei offenem Tischblech ist der Motor-Stromkreis unterbrochen. Heisses Heizelement nicht berühren! – Griffmutter (6/2) im Uhrzeigersinn entfernen (Links- gewinde).
Strapex SMA 20 6.6 GRUNDEINSTELLUNG DER BANDSPANNUNG Ist die Bandspannung im unteren Bereich (00) zu tief oder im oberen Bereich (20) zu hoch, kann der ganze Grund-Spannbereich nach oben oder unten verschoben werden (Offset). – Seitlicher Hauptschalter auf Stellung „1“ drehen.
Strapex SMA 20 6.8 MASCHINENHÖHE EINSTELLEN Die Tischhöhe ist einstellbar von 700 bis 830 mm. – Maschine anheben und an einem Bein (10/2) zwei Zylinderschrauben (10/1) lösen. – Bein auf die gewünschte Höhe einstellen und Zylin- derschrauben wieder festziehen. Niemals zwei Beine gleichzeitig lösen (Kippgefahr)! –...
Strapex SMA 20 INSTANDSETZUNG Für alle Instandsetzungsarbeiten Maschine von Versorgungsnetz trennen. 8.1 SCHWEISSTEMPERATUR EINSTELLEN Die Schweisstemperatur kann je nach Band dicke und Bandqualität eingestellt werden: – Für schmale, dünne Bänder = tiefe Temperatur. – Für breite, dicke Bänder = hohe Temperatur.
Strapex SMA 20 8.3 ABSTAND ZWISCHEN SPANNRIEMEN UND BANDKANAL EINSTELLEN – Tischblech öffnen. – Gleitklappe zurückschwenken. – Zylinderschraube (14/1) lösen. – Zylinderschraube (14/4) lösen und Bandkanal (14/3) so einstellen, dass der Abstand zwischen Bandkanal und Spannriemen 0,2 mm beträgt. – Zylinderschraube (14/4) anziehen.
Strapex SMA 20 8.5 SPANNRIEMEN ERSETZEN Ausbau – Tischblech öffnen. – Gleitklappe (16/3) zurückschwenken. – Drehfeder (16/4) auf der Gegenseite der Spann- rolle aushängen. – Eine Zylinderschraube lösen und Bandkanal (16/1) entfernen. – Spannriemen (16/2) entfernen (durch gleichzeitiges Drehen des Zahnrades) und ersetzen.
Strapex SMA 20 8.7 KLEMMER (ABSCHNEIDMESSER) ERSETZEN Ausbau – Hauptschalter auf Stellung „1“ drehen. – Kippschalter (3/5) einschalten und Drucktaste „Reset „ (3/1) betätigen. – Tischblech öffnen. Heisses Heizelement nicht berühren! – Drehfeder mit dem Daumen nach unten drücken und Schieberplatte (18/3) nach hinten aus Ver- schliesseinheit ausfahren.
Strapex SMA 20 F1 = Primär 8.8 BEHEBEN VON STÖRUNGEN F2 = Motor F3 = Heizelement Schweisstrafo Voraussetzungen F4 = Steuertrafo 24 V – Maschine korrekt am Versorgungsnetz angeschlos- sen. Störungen dürfen nur von ausgebildetem – Feinsicherungen im Elektroteil ist nicht defekt.
